有界网格构建器更多...

#include <Display_BoundedGridBuilder.hxx>

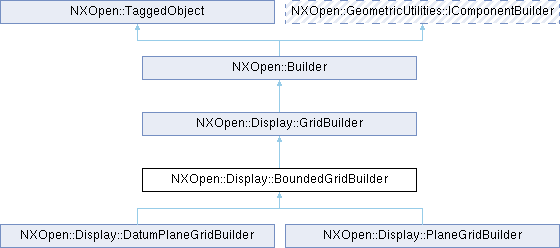

类 NXOpen::Display::BoundedGridBuilder 继承关系图:

Public 类型
enum	LabelReferenceType { LabelReferenceTypeLocal , LabelReferenceTypeWcs , LabelReferenceTypeAbsolute }
enum	ShowLabelType { ShowLabelTypeAlways , ShowLabelTypeParalleltoView , ShowLabelTypeNone }
Public 类型继承自 NXOpen::Display::GridBuilder
enum	LineStyleType { LineStyleTypeSolid , LineStyleTypeDashed , LineStyleTypePhantom , LineStyleTypeCenterline , LineStyleTypeDotted , LineStyleTypeLongdash , LineStyleTypeDotdash , LineStyleTypeEight , LineStyleTypeNine , LineStyleTypeTen , LineStyleTypeEleven }
enum	LineWeightType { LineWeightTypeThin , LineWeightTypeNormal , LineWeightTypeThick , LineWeightTypeOne , LineWeightTypeTwo , LineWeightTypeThree , LineWeightTypeFour , LineWeightTypeFive , LineWeightTypeSix , LineWeightTypeSeven , LineWeightTypeEight , LineWeightTypeNine }

Public 成员函数
bool	Associative ()
bool	GetCornerPoints (NXOpen::Point3d point1, NXOpen::Point3d point2, NXOpen::Point3d point3, NXOpen::Point3d point4)
NXOpen::Display::BoundedGridBuilder::LabelReferenceType	LabelReference ()
NXOpen::Point3d	LocalOrigin ()
void	SaveCurves (const char *groupName)
void	SaveCurves (const NXString &groupName)
NXOpen::Display::SectionCurveSettingsBuilder *	SectionCurveSettings ()
void	SetAssociative (bool associative)
bool	SetCornerPoints (const NXOpen::Point3d &point1, const NXOpen::Point3d &point2, const NXOpen::Point3d &point3, const NXOpen::Point3d &point4)
void	SetLabelReference (NXOpen::Display::BoundedGridBuilder::LabelReferenceType labelReference)
void	SetLocalOrigin (const NXOpen::Point3d &localOrigin)
void	SetShowLabel (NXOpen::Display::BoundedGridBuilder::ShowLabelType showLabelType)
NXOpen::Display::BoundedGridBuilder::ShowLabelType	ShowLabel ()
Public 成员函数继承自 NXOpen::Display::GridBuilder
void	InheritSettings (NXOpen::Display::Grid *grid)
NXOpen::NXColor *	LineColor ()
double	MajorLineSpacing ()
NXOpen::Display::GridBuilder::LineStyleType	MajorLineStyle ()
NXOpen::Display::GridBuilder::LineWeightType	MajorLineWeight ()
int	MinorLinesPerMajor ()
NXOpen::Display::GridBuilder::LineStyleType	MinorLineStyle ()
NXOpen::Display::GridBuilder::LineWeightType	MinorLineWeight ()
void	SetLineColor (NXOpen::NXColor *lineColor)
void	SetMajorLineSpacing (double majorLineSpacing)
void	SetMajorLineStyle (NXOpen::Display::GridBuilder::LineStyleType majorLineStyle)
void	SetMajorLineWeight (NXOpen::Display::GridBuilder::LineWeightType majorLineWeight)
void	SetMinorLinesPerMajor (int minorLinesPerMajor)
void	SetMinorLineStyle (NXOpen::Display::GridBuilder::LineStyleType minorLineStyle)
void	SetMinorLineWeight (NXOpen::Display::GridBuilder::LineWeightType minorLineWeight)
void	SetShow (bool show)
void	SetShowMajorLines (bool showMajorLines)
void	SetShowOnTop (bool showOnTop)
void	SetSnapPointsPerMinor (int snapPointsPerMinor)
void	SetSnapToGrid (bool snapToGrid)
bool	Show ()
bool	ShowMajorLines ()
bool	ShowOnTop ()
int	SnapPointsPerMinor ()
bool	SnapToGrid ()
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_BoundedGridBuilderBuilder

详细描述

有界网格构建器

表示用于创建有界网格 NXOpen::Display::BoundedGrid 的构建器。
这是一个抽象类，不能实例化。
默认值。

属性	值
SectionCurveSettings.ColorOption	Any
SectionCurveSettings.Show	false

创建于NX6.0.0。

成员枚举类型说明

◆ LabelReferenceType

enum NXOpen::Display::BoundedGridBuilder::LabelReferenceType

指定标签参考。

枚举值
LabelReferenceTypeLocal	使用本地网格原点确定网格线偏移标签
LabelReferenceTypeWcs	使用WCS原点在网格平面上的投影确定网格线偏移标签
LabelReferenceTypeAbsolute	使用绝对原点在网格平面上的投影确定网格线偏移标签

◆ ShowLabelType

enum NXOpen::Display::BoundedGridBuilder::ShowLabelType

指定用于网格标签显示的标签选项。

枚举值
ShowLabelTypeAlways	始终显示标签
ShowLabelTypeParalleltoView	当网格方向与视图方向对齐时显示标签
ShowLabelTypeNone	从不显示标签

成员函数说明

◆ Associative()

bool NXOpen::Display::BoundedGridBuilder::Associative ( )

返回关联性
创建于 NX6.0.0.

许可证要求 : 无

◆ GetCornerPoints()

bool NXOpen::Display::BoundedGridBuilder::GetCornerPoints	(	NXOpen::Point3d *	point1,
		NXOpen::Point3d *	point2,
		NXOpen::Point3d *	point3,
		NXOpen::Point3d *	point4 )

获取网格的角点

返回: 指示角点是否有效的标志
创建于 NX6.0.0.

许可证要求 : 无

参数

point1	第一个角点
point2	第二个角点
point3	第三个角点
point4	第四个角点

◆ LabelReference()

NXOpen::Display::BoundedGridBuilder::LabelReferenceType NXOpen::Display::BoundedGridBuilder::LabelReference ( )

返回标签参考
创建于 NX6.0.0.

许可证要求 : 无

◆ LocalOrigin()

NXOpen::Point3d NXOpen::Display::BoundedGridBuilder::LocalOrigin ( )

返回局部原点
创建于 NX6.0.0.

许可证要求 : 无

◆ SaveCurves() [1/2]

void NXOpen::Display::BoundedGridBuilder::SaveCurves ( const char * groupName )

通过将有界网格与网格对象所属部件中的所有体相交来创建曲线。工作视图中可见的体将被相交。曲线会添加到以指定名称创建的组中，该组将显示在部件导航器中。曲线在工作部件中创建。这些曲线与网格无关联，只是可用于建模目的的快照曲线。如果客户默认设置“保存截面曲线时加载实体/片体”已启用，基准平面网格对话框中的“保存截面曲线副本”命令会为截面平面上的任何可见轻量化体将实体/片体加载到内存中。这可能会增加操作的时间和内存使用量，但会确保截面曲线完全准确。
创建于 NX6.0.0.

许可证要求：无

参数

groupName 包含曲线的组的名称。若为 NULL，则使用默认名称。

◆ SaveCurves() [2/2]

void NXOpen::Display::BoundedGridBuilder::SaveCurves ( const NXString & groupName )

通过将有界网格与网格对象所在部件中的所有体相交来创建曲线。工作视图中可见的体将被相交。曲线会添加到指定名称创建的组中，该组会显示在部件导航器中。曲线创建在工作部件中，它们与网格无关联，仅作为可用于建模的快照曲线。如果客户默认值“保存截面曲线时加载实体/片体”已启用，基准平面网格对话框中的保存截面曲线副本命令会将可见的轻量级体加载到内存中，以确保截面曲线的完全准确性，但可能会增加操作时间和内存使用。
创建于 NX6.0.0.

许可证要求 : 无

参数

groupName 包含曲线的组名称。若为 NULL，则使用默认名称。

◆ SectionCurveSettings()

NXOpen::Display::SectionCurveSettingsBuilder * NXOpen::Display::BoundedGridBuilder::SectionCurveSettings ( )

返回曲线设置构建器
创建于 NX6.0.0.

许可证要求 : 无

◆ SetAssociative()

void NXOpen::Display::BoundedGridBuilder::SetAssociative ( bool associative )

设置关联性
创建于 NX6.0.0.

许可证要求 : 无

参数

associative associative

◆ SetCornerPoints()

bool NXOpen::Display::BoundedGridBuilder::SetCornerPoints	(	const NXOpen::Point3d &	point1,
		const NXOpen::Point3d &	point2,
		const NXOpen::Point3d &	point3,
		const NXOpen::Point3d &	point4 )

设置网格的角点

返回: 指示角点是否有效的标志
创建于 NX6.0.0.

许可证要求 : 无

参数

point1	第一个角点
point2	第二个角点
point3	第三个角点
point4	第四个角点

◆ SetLabelReference()

void NXOpen::Display::BoundedGridBuilder::SetLabelReference ( NXOpen::Display::BoundedGridBuilder::LabelReferenceType labelReference )

设置标签参考
创建于 NX6.0.0.

许可证要求 : 无

参数

labelReference labelreference

◆ SetLocalOrigin()

void NXOpen::Display::BoundedGridBuilder::SetLocalOrigin ( const NXOpen::Point3d & localOrigin )

设置局部原点
创建于 NX6.0.0.

许可证要求 : 无

参数

localOrigin 标签原点

◆ SetShowLabel()

void NXOpen::Display::BoundedGridBuilder::SetShowLabel ( NXOpen::Display::BoundedGridBuilder::ShowLabelType showLabelType )

设置显示标签
创建于 NX6.0.0.

许可证要求 : 无

参数

showLabelType showlabeltype

◆ ShowLabel()

NXOpen::Display::BoundedGridBuilder::ShowLabelType NXOpen::Display::BoundedGridBuilder::ShowLabel ( )

返回显示标签
创建于 NX6.0.0.

许可证要求 : 无
