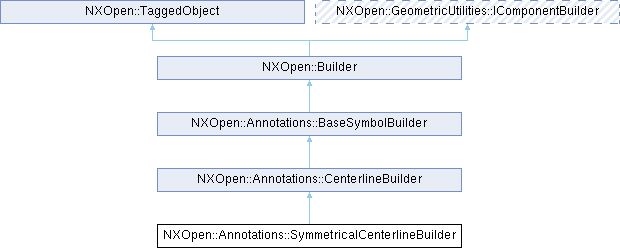

类 NXOpen::Annotations::SymmetricalCenterlineBuilder 继承关系图:

Public 类型
enum	Types { TypesFromFace , TypesStartAndEnd }

Public 成员函数
NXOpen::SelectNXObject *	End ()
NXOpen::SelectNXObject *	Face ()
NXOpen::SelectNXObject *	Inherit ()
NXOpen::Annotations::SymmetricalCenterlineSettingsBuilder *	Settings ()
void	SetType (NXOpen::Annotations::SymmetricalCenterlineBuilder::Types type)
NXOpen::SelectNXObject *	Start ()
NXOpen::Annotations::SymmetricalCenterlineBuilder::Types	Type ()
Public 成员函数继承自 NXOpen::Annotations::CenterlineBuilder
void	AddEndExtensions (double start, double end)
void	AddExtension (int index, double defaultValue)
std::vector< double >	GetAllExtensions ()
std::vector< double >	GetAllIndividualExtensions ()
std::vector< double >	GetEndExtensions ()
void	RemoveEndExtensions ()
void	RemoveExtension (int index)
void	ResetAllExtensions (double defaultValue)
void	SetAllIndividualExtensions (const std::vector< double > &extensionValues)
void	SetEndExtensions (double start, double end)
void	SetIndividualExtensions (int index, double value1, double value2)
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_SymmetricalCenterlineBuilderBuilder

详细描述

对称中心线构建器

对称中心线创建器。用于创建或编辑对称中心线
要创建此类的新实例，请使用 NXOpen::Annotations::CenterlineCollection::CreateSymmetricalCenterlineBuilder
默认值。

属性	值
Settings.Extension	6.35 (毫米部件), 0.25 (英寸部件)
Settings.Gap	1.5875 (毫米部件), 0.0625 (英寸部件)
Settings.IndividualDistance	0
Settings.Size	3.175 (毫米部件), 0.125 (英寸部件)
Settings.Width	细
Type	FromFace

在 NX6.0.0 版本中创建。

成员枚举类型说明

◆ Types

enum NXOpen::Annotations::SymmetricalCenterlineBuilder::Types

对称中心线的有效类型

枚举值
TypesFromFace	来自面的中心线
TypesStartAndEnd	来自起点和终点的中心线

成员函数说明

◆ End()

NXOpen::SelectNXObject * NXOpen::Annotations::SymmetricalCenterlineBuilder::End ( )

获取对称中心线的结束对象
在 NX6.0.0 版本中创建。

许可证要求：无

◆ Face()

NXOpen::SelectNXObject * NXOpen::Annotations::SymmetricalCenterlineBuilder::Face ( )

获取对称中心线的面对象
在 NX6.0.0 版本中创建。

许可证要求：无

◆ Inherit()

NXOpen::SelectNXObject * NXOpen::Annotations::SymmetricalCenterlineBuilder::Inherit ( )

获取继承对象
在 NX6.0.0 版本中创建。

许可证要求：无

◆ Settings()

NXOpen::Annotations::SymmetricalCenterlineSettingsBuilder * NXOpen::Annotations::SymmetricalCenterlineBuilder::Settings ( )

获取对称中心线的设置构建器对象
在 NX6.0.0 版本中创建。

许可证要求：无

◆ SetType()

void NXOpen::Annotations::SymmetricalCenterlineBuilder::SetType ( NXOpen::Annotations::SymmetricalCenterlineBuilder::Types type )

设置对称中心线的类型
在 NX6.0.0 版本中创建。

许可证要求：drafting ("DRAFTING")

参数

type type

◆ Start()

NXOpen::SelectNXObject * NXOpen::Annotations::SymmetricalCenterlineBuilder::Start ( )

获取对称中心线的起始对象
在 NX6.0.0 版本中创建。

许可证要求：无

◆ Type()

NXOpen::Annotations::SymmetricalCenterlineBuilder::Types NXOpen::Annotations::SymmetricalCenterlineBuilder::Type ( )

获取对称中心线的类型
在 NX6.0.0 版本中创建。

许可证要求：无
