NXOpen::Features::ScaleCurveBuilder类 参考

曲线缩放特征构建器类 更多...

#include <Features_ScaleCurveBuilder.hxx>

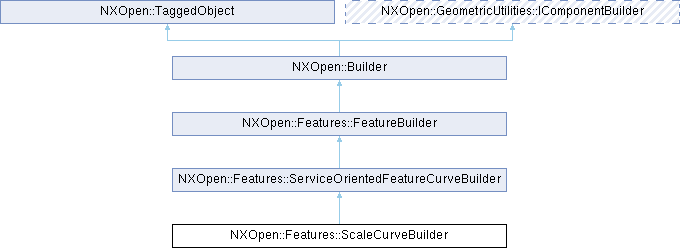

类 NXOpen::Features::ScaleCurveBuilder 继承关系图:

Public 类型
enum	ScaleCurveType { ScaleCurveTypeUniform , ScaleCurveTypeNonUniform }

Public 成员函数
NXOpen::GeometricUtilities::CurveSettings *	CurveSettings ()
NXOpen::Section *	ObjectsToScale ()
NXOpen::CoordinateSystem *	ReferenceCSYS ()
NXOpen::Point *	ReferencePoint ()
NXOpen::Expression *	ScaleAlongXDirection ()
NXOpen::Expression *	ScaleAlongYDirection ()
NXOpen::Expression *	ScaleAlongZDirection ()
NXOpen::Features::ScaleCurveBuilder::ScaleCurveType	ScaleType ()
void	SetCurveSettings (NXOpen::GeometricUtilities::CurveSettings *curveSettingData)
void	SetReferenceCSYS (NXOpen::CoordinateSystem *referenceCSYS)
void	SetReferencePoint (NXOpen::Point *referencePoint)
void	SetScaleType (NXOpen::Features::ScaleCurveBuilder::ScaleCurveType scaleType)
NXOpen::Expression *	UniformScaleFactor ()
Public 成员函数 继承自 NXOpen::Features::FeatureBuilder
NXOpen::Features::Feature *	CommitFeature ()
NXOpen::Features::Feature *	GetFeature ()
void	HideInternalParentFeatureAfterEdit (NXOpen::Features::Feature *parentFeature)
bool	ParentFeatureInternal ()
void	SetParentFeatureInternal (bool isInternal)
void	SetParentFeatureInternal (NXOpen::Features::Feature *parentFeature)
void	ShowInternalParentFeatureForEdit (NXOpen::Features::Feature *parentFeature)
void	UnsetParentFeatureInternal (NXOpen::Features::Feature *parentFeature)
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_ScaleCurveBuilderBuilder

详细描述

曲线缩放特征构建器类

表示一个 Features::ScaleCurveBuilder 构造器
要创建此类的新实例，请使用 NXOpen::Features::CurveFeatureCollection::CreateScaleCurveBuilder
默认值。

属性	值
CurveSettings.CurveFitData.CurveJoinMethod	No
CurveSettings.CurveFitData.Degree	7
CurveSettings.CurveFitData.FitMethod	DegreeAndSegments
CurveSettings.CurveFitData.IsAdvancedFit	0
CurveSettings.CurveFitData.IsAlignShape	0
CurveSettings.CurveFitData.MaximumDegree	7
CurveSettings.CurveFitData.MaximumSegments	1
CurveSettings.CurveFitData.MinimumDegree	5
CurveSettings.CurveFitData.Segments	1
ScaleAlongXDirection.Value	1
ScaleAlongYDirection.Value	1
ScaleAlongZDirection.Value	1
ScaleType	Uniform
UniformScaleFactor.Value	1

创建于NX11.0.0。

成员枚举类型说明

ScaleCurveType

enum NXOpen::Features::ScaleCurveBuilder::ScaleCurveType

缩放类型

枚举值
ScaleCurveTypeUniform	均匀缩放
ScaleCurveTypeNonUniform	非均匀缩放

成员函数说明

CurveSettings()

NXOpen::GeometricUtilities::CurveSettings * NXOpen::Features::ScaleCurveBuilder::CurveSettings

(

)

获取曲线设置数据
创建于NX11.0.0。

许可要求：无

ObjectsToScale()

NXOpen::Section * NXOpen::Features::ScaleCurveBuilder::ObjectsToScale

(

)

获取要缩放的输入曲线和点
创建于NX11.0.0。

许可要求：无

ReferenceCSYS()

NXOpen::CoordinateSystem * NXOpen::Features::ScaleCurveBuilder::ReferenceCSYS

(

)

获取参考坐标系
创建于NX11.0.0。

许可要求：无

ReferencePoint()

NXOpen::Point * NXOpen::Features::ScaleCurveBuilder::ReferencePoint

(

)

获取参考点
创建于NX11.0.0。

许可要求：无

ScaleAlongXDirection()

NXOpen::Expression * NXOpen::Features::ScaleCurveBuilder::ScaleAlongXDirection

(

)

获取沿X方向的缩放因子
创建于NX11.0.0。

许可要求：无

ScaleAlongYDirection()

NXOpen::Expression * NXOpen::Features::ScaleCurveBuilder::ScaleAlongYDirection

(

)

获取沿Y方向的缩放因子
创建于NX11.0.0。

许可要求：无

ScaleAlongZDirection()

NXOpen::Expression * NXOpen::Features::ScaleCurveBuilder::ScaleAlongZDirection

(

)

获取沿Z方向的缩放因子
创建于NX11.0.0。

许可要求：无

ScaleType()

NXOpen::Features::ScaleCurveBuilder::ScaleCurveType NXOpen::Features::ScaleCurveBuilder::ScaleType

(

)

获取缩放类型
创建于NX11.0.0。

许可要求：无

SetCurveSettings()

void NXOpen::Features::ScaleCurveBuilder::SetCurveSettings

(

NXOpen::GeometricUtilities::CurveSettings *

curveSettingData

)

设置曲线设置数据
创建于NX11.0.0。

许可要求：无

参数

curveSettingData

曲线设置数据

SetReferenceCSYS()

void NXOpen::Features::ScaleCurveBuilder::SetReferenceCSYS

(

NXOpen::CoordinateSystem *

referenceCSYS

)

设置参考坐标系
创建于NX11.0.0。

许可要求：solid_modeling ("SOLIDS MODELING")

参数

referenceCSYS

参考坐标系

SetReferencePoint()

void NXOpen::Features::ScaleCurveBuilder::SetReferencePoint

(

NXOpen::Point *

referencePoint

)

设置参考点
创建于NX11.0.0。

许可要求：solid_modeling ("SOLIDS MODELING")

参数

referencePoint

参考点

SetScaleType()

void NXOpen::Features::ScaleCurveBuilder::SetScaleType

(

NXOpen::Features::ScaleCurveBuilder::ScaleCurveType

scaleType

)

设置缩放类型
创建于NX11.0.0。

许可要求：solid_modeling ("SOLIDS MODELING")

参数

scaleType

缩放类型

UniformScaleFactor()

NXOpen::Expression * NXOpen::Features::ScaleCurveBuilder::UniformScaleFactor

(

)

获取均匀缩放因子
创建于NX11.0.0。

许可要求：无
