柔性体构建器更多...

#include <Motion_FlexBodyBuilder.hxx>

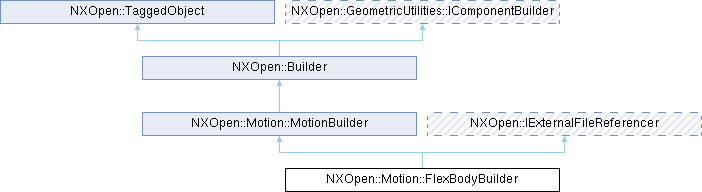

类 NXOpen::Motion::FlexBodyBuilder 继承关系图:

Public 类型
enum	DistributionMethodType { DistributionMethodTypeUseElementData , DistributionMethodTypeEquidistributeLumpedMassToAllNodes }
enum	ExternalFileReferenceId { ExternalFileReferenceIdFEAresult , ExternalFileReferenceIdFEAmodel }
enum	LumpLocationType { LumpLocationTypeClosestNode , LumpLocationTypeNewNodeAtCG }
enum	MassMatrixType { MassMatrixTypeLumpedAtOneNode , MassMatrixTypeDistributeToNodes }
enum	MassSourceType { MassSourceTypeFlexibleModel , MassSourceTypeCustomizedValues , MassSourceTypeCombined }
enum	ModelDefineType { ModelDefineTypeFEAresult , ModelDefineTypeFEAmodel }
enum	Positioning { PositioningAbsoluteOrigin , PositioningComponentPosition , PositioningThreePointMethod , PositioningAtCSys , PositioningMotionBody }
enum	UnitSystemType { UnitSystemTypeInfered , UnitSystemTypeMeterNewton , UnitSystemTypeFootPoundalF , UnitSystemTypeMeterKilogramF , UnitSystemTypeFootPoundal , UnitSystemTypeMillimeterMillinewton , UnitSystemTypeCentimeterCentinewton , UnitSystemTypeInchPoundF , UnitSystemTypeMillimeterKilogramF , UnitSystemTypeMillimeterNewton , UnitSystemTypeCentimeterDyne }

Public 成员函数
void	AddAdditionalModalFile (const char *additionalModalFile)
void	AddAdditionalModalFile (const NXString &additionalModalFile)
bool	AssociativeToLink ()
NXOpen::Point *	CenterOfMass ()
void	ComputeModelMassProperties ()
NXOpen::Motion::MarkerToNodeData *	CreateMarkerToNode (NXOpen::NXObject *marker, int markerPosition, int nodeID)
NXOpen::CoordinateSystem *	CsysOfInertia ()
NXOpen::Expression *	CutoffDamping ()
NXOpen::Expression *	CutoffFrequencyIncrement ()
NXOpen::Expression *	CutoffLowerFrequency ()
NXOpen::Expression *	CutoffUpperFrequency ()
NXOpen::Motion::FlexBodyBuilder::DistributionMethodType	DistributionMethod ()
virtual NXOpen::ExternalFileReferenceAdapter *	EstablishReference (int referenceObjectId, NXOpen::ExternalFileReferenceAdapter::Type referenceType, const char *externalFileSpec)
virtual NXOpen::ExternalFileReferenceAdapter *	EstablishReference (int referenceObjectId, NXOpen::ExternalFileReferenceAdapter::Type referenceType, const NXString &externalFileSpec)
NXOpen::Motion::MarkerToNodeData *	FindMarkerItem (const char *markerName)
NXOpen::Motion::MarkerToNodeData *	FindMarkerItem (const NXString &markerName)
NXOpen::Expression *	FrequencyLowerLimit ()
NXOpen::Expression *	FrequencyUpperLimit ()
NXString	GetAdditionalModalFileName (int fileIndex)
NXOpen::Motion::FlexBodyBuilder::UnitSystemType	GetAdditionalModalFileUnitSystem (int fileIndex)
virtual NXString	GetExternalFileDefinitionKey (NXOpen::ExternalFileReferenceAdapter *adapter)
virtual NXOpen::ExternalFileReferenceAdapter *	GetExternalFileReferenceAdapter (int referenceObjectId)
std::vector< NXOpen::Motion::MarkerToNodeData * >	GetMarkerItems ()
int	GetNumAdditionalModalFiles ()
NXOpen::Matrix3x3	GetOffsetOrientationMatrix ()
std::vector< double >	GetOffsetPoints ()
NXOpen::Expression *	InertiaIxx ()
NXOpen::Expression *	InertiaIxy ()
NXOpen::Expression *	InertiaIxz ()
NXOpen::Expression *	InertiaIyy ()
NXOpen::Expression *	InertiaIyz ()
NXOpen::Expression *	InertiaIzz ()
NXOpen::Motion::ParamOverrideState	ListMarkerOvrCtrl ()
NXOpen::Motion::FlexBodyBuilder::LumpLocationType	LumpLocation ()
NXOpen::Expression *	Mass ()
bool	MassMatrix0 ()
bool	MassMatrix1 ()
bool	MassMatrix2 ()
bool	MassMatrix3 ()
bool	MassMatrix4 ()
NXOpen::Motion::FlexBodyBuilder::MassMatrixType	MassMatrixDistributionType ()
bool	MassScalar0 ()
bool	MassScalar1 ()
bool	MassScalar2 ()
NXOpen::Motion::FlexBodyBuilder::MassSourceType	MassSource ()
bool	MassVector0 ()
bool	MassVector1 ()
bool	MassVector2 ()
bool	MassVector3 ()
bool	MassVector4 ()
NXString	MflxdbFileName ()
NXOpen::Motion::FlexBodyBuilder::ModelDefineType	ModelDefineOption ()
NXString	Name ()
NXOpen::Expression *	NodeTolerance ()
NXOpen::Motion::ParamOverrideState	NodeToleranceOvrCtrl ()
bool	OrthoEnable ()
NXOpen::CoordinateSystem *	PositionCSys ()
NXOpen::Motion::FlexBodyBuilder::Positioning	PositioningType ()
void	RecalculateMarkersPositions ()
void	RemoveAdditionalModalFile (int fileIndex)
NXOpen::Motion::SelectLink *	SelectionLink ()
void	SetAdditionalModalFileUnitSystem (int fileIndex, NXOpen::Motion::FlexBodyBuilder::UnitSystemType unitSystemID)
void	SetAssociativeToLink (bool associativeToLink)
void	SetCenterOfMass (NXOpen::Point *centerOfMass)
void	SetCsysOfInertia (NXOpen::CoordinateSystem *csysOfInertia)
void	SetDistributionMethod (NXOpen::Motion::FlexBodyBuilder::DistributionMethodType distributionMethod)
virtual void	SetExternalFileReferenceAdapter (int referenceObjectId, NXOpen::ExternalFileReferenceAdapter *adapter)
void	SetListMarkerOvrCtrl (NXOpen::Motion::ParamOverrideState overrideState)
void	SetLumpLocation (NXOpen::Motion::FlexBodyBuilder::LumpLocationType lumpLocation)
void	SetMarkerItems (const std::vector< NXOpen::Motion::MarkerToNodeData * > &markerToNodeListItem)
void	SetMassMatrix0 (bool massMatrix0)
void	SetMassMatrix1 (bool massMatrix1)
void	SetMassMatrix2 (bool massMatrix2)
void	SetMassMatrix3 (bool massMatrix3)
void	SetMassMatrix4 (bool massMatrix4)
void	SetMassMatrixDistributionType (NXOpen::Motion::FlexBodyBuilder::MassMatrixType massMarixType)
void	SetMassScalar0 (bool massScalar0)
void	SetMassScalar1 (bool massScalar1)
void	SetMassScalar2 (bool massScalar2)
void	SetMassSource (NXOpen::Motion::FlexBodyBuilder::MassSourceType massSource)
void	SetMassVector0 (bool massVector0)
void	SetMassVector1 (bool massVector1)
void	SetMassVector2 (bool massVector2)
void	SetMassVector3 (bool massVector3)
void	SetMassVector4 (bool massVector4)
void	SetMflxdbFileName (const char *mflxdbFileName)
void	SetMflxdbFileName (const NXString &mflxdbFileName)
void	SetModelDefineOption (NXOpen::Motion::FlexBodyBuilder::ModelDefineType modelDefineOption)
void	SetName (const char *name)
void	SetName (const NXString &name)
void	SetNodeToleranceOvrCtrl (NXOpen::Motion::ParamOverrideState overrideState)
void	SetOffsetOrientationMatrix (const NXOpen::Matrix3x3 &matrix)
void	SetOffsetPoints (const std::vector< double > &offsetPoints)
void	SetOrthoEnable (bool orthoEnable)
void	SetPositionCSys (NXOpen::CoordinateSystem *positionCSys)
void	SetPositioningType (NXOpen::Motion::FlexBodyBuilder::Positioning positioningType)
void	SetSimSolutionName (const char *simSolutionName)
void	SetSimSolutionName (const NXString &simSolutionName)
void	SetTreatAsErfem (bool treatAsErfem)
void	SetTreatAsRigid (bool treatAsRigid)
void	SetUnitSystem (NXOpen::Motion::FlexBodyBuilder::UnitSystemType unitSystemID)
void	SetUseFrequencyFiltering (bool useFrequencyFiltering)
void	SetUseTransientDamping (bool useTransientDamping)
NXString	SimSolutionName ()
NXOpen::Expression *	TransientTime ()
bool	TreatAsErfem ()
bool	TreatAsRigid ()
NXOpen::Motion::FlexBodyBuilder::UnitSystemType	UnitSystem ()
void	UpdateMassPropertiesFromLink ()
bool	UseFrequencyFiltering ()
bool	UseTransientDamping ()
Public 成员函数继承自 NXOpen::Motion::MotionBuilder
double	DisplayScale ()
NXString	GroupName ()
NXOpen::Motion::MotionObject::GroupType	GroupType ()
void	SetDisplayScale (double displayScale)
void	SetGroupName (const char *groupName)
void	SetGroupName (const NXString &groupName)
void	SetGroupType (NXOpen::Motion::MotionObject::GroupType groupType)
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_FlexBodyBuilderBuilder

详细描述

柔性体构建器

表示 NXOpen::Motion::FlexBody 构建器
要创建此类的新实例，请使用 NXOpen::Motion::FlexBodyCollection::CreateFlexBodyBuilder
默认值。

属性	值
PositioningType	AbsoluteOrigin

在 NX7.5.0 中创建。

成员枚举类型说明

◆ DistributionMethodType

enum NXOpen::Motion::FlexBodyBuilder::DistributionMethodType

表示用户输入的柔性体质量矩阵值的分布方法类型

枚举值
DistributionMethodTypeUseElementData	考虑单元数据来分布输入的质量矩阵值
DistributionMethodTypeEquidistributeLumpedMassToAllNodes	均匀分布输入的质量矩阵值

◆ ExternalFileReferenceId

enum NXOpen::Motion::FlexBodyBuilder::ExternalFileReferenceId

表示柔性体的外部文件引用对象标识符

枚举值
ExternalFileReferenceIdFEAresult	FEA结果文件的引用对象标识符
ExternalFileReferenceIdFEAmodel	FEA模型文件的引用对象标识符

◆ LumpLocationType

enum NXOpen::Motion::FlexBodyBuilder::LumpLocationType

表示用户输入的柔性体质量矩阵值的位置

枚举值
LumpLocationTypeClosestNode	质量矩阵输入值放置在最接近重心的节点上
LumpLocationTypeNewNodeAtCG	质量矩阵输入值放置在重心处的新节点上

◆ MassMatrixType

enum NXOpen::Motion::FlexBodyBuilder::MassMatrixType

表示用户输入的柔性体质量矩阵值的分布类型

枚举值
MassMatrixTypeLumpedAtOneNode	质量矩阵仅集中在一个节点上
MassMatrixTypeDistributeToNodes	质量矩阵分布在网格中的所有节点上

◆ MassSourceType

enum NXOpen::Motion::FlexBodyBuilder::MassSourceType

表示柔性体质量矩阵的来源

枚举值
MassSourceTypeFlexibleModel	质量矩阵值来自相关模态文件
MassSourceTypeCustomizedValues	质量矩阵值来自用户输入
MassSourceTypeCombined	质量矩阵值来自相关模态文件与用户输入的组合

◆ ModelDefineType

enum NXOpen::Motion::FlexBodyBuilder::ModelDefineType

表示柔性体的模型定义类型

枚举值
ModelDefineTypeFEAresult	由FEA结果定义
ModelDefineTypeFEAmodel	feamodel

◆ Positioning

enum NXOpen::Motion::FlexBodyBuilder::Positioning

表示柔性体的定位类型

枚举值
PositioningAbsoluteOrigin	绝对原点定位
PositioningComponentPosition	装配中组件位置定位
PositioningThreePointMethod	三点法用户定义位置定位
PositioningAtCSys	坐标系用户定义位置定位
PositioningMotionBody	运动体装配位置定位

◆ UnitSystemType

enum NXOpen::Motion::FlexBodyBuilder::UnitSystemType

表示单位系统

枚举值
UnitSystemTypeInfered	文件的单位系统
UnitSystemTypeMeterNewton	(N)(m)(kg)
UnitSystemTypeFootPoundalF	(lbf)(ft)(slug)
UnitSystemTypeMeterKilogramF	(kgf)(m)(kgf-s^2/m)
UnitSystemTypeFootPoundal	(poundal)(ft)(lbm)
UnitSystemTypeMillimeterMillinewton	(mN)(mm)(kg)
UnitSystemTypeCentimeterCentinewton	(cN)(cm)(kg)
UnitSystemTypeInchPoundF	(lbf)(in)(lbf-s^2/in)
UnitSystemTypeMillimeterKilogramF	(kgf)(mm)(kgf-s^2/mm)
UnitSystemTypeMillimeterNewton	(N)(mm)(tonne)
UnitSystemTypeCentimeterDyne	(Dyne)(cm)(g)

成员函数说明

◆ AddAdditionalModalFile() [1/2]

void NXOpen::Motion::FlexBodyBuilder::AddAdditionalModalFile ( const char * additionalModalFile )

添加额外模态文件
创建于 NX1899.0.0。

许可证要求：mechanisms ("MECHANISMS")

参数

additionalModalFile additionalmodalfile

◆ AddAdditionalModalFile() [2/2]

void NXOpen::Motion::FlexBodyBuilder::AddAdditionalModalFile ( const NXString & additionalModalFile )

添加额外模态文件
创建于 NX1899.0.0。

许可证要求：mechanisms ("MECHANISMS")

参数

additionalModalFile additionalmodalfile

◆ AssociativeToLink()

bool NXOpen::Motion::FlexBodyBuilder::AssociativeToLink ( )

获取与运动体的关联状态
在NX1847.0.0中创建。

许可要求：无

◆ CenterOfMass()

NXOpen::Point * NXOpen::Motion::FlexBodyBuilder::CenterOfMass ( )

获取质心点
在NX1847.0.0中创建。

许可要求：无

◆ ComputeModelMassProperties()

void NXOpen::Motion::FlexBodyBuilder::ComputeModelMassProperties ( )

从相关模态文件计算质量属性
创建于 NX1946.0.0。

许可证要求：mechanisms ("MECHANISMS")

◆ CreateMarkerToNode()

NXOpen::Motion::MarkerToNodeData * NXOpen::Motion::FlexBodyBuilder::CreateMarkerToNode	(	NXOpen::NXObject *	marker,
		int	markerPosition,
		int	nodeID )

创建默认标记

返回: 创建于 NX1847.0.0。

许可证要求 : mechanisms ("MECHANISMS")

参数

marker	标记标签
markerPosition	i或j标记标识
nodeID	节点ID

◆ CsysOfInertia()

NXOpen::CoordinateSystem * NXOpen::Motion::FlexBodyBuilder::CsysOfInertia ( )

获取惯性坐标系
在NX1847.0.0中创建。

许可要求：无

◆ CutoffDamping()

NXOpen::Expression * NXOpen::Motion::FlexBodyBuilder::CutoffDamping ( )

获取阻尼
在NX11.0.0中创建。

许可证要求：无

◆ CutoffFrequencyIncrement()

NXOpen::Expression * NXOpen::Motion::FlexBodyBuilder::CutoffFrequencyIncrement ( )

获取截止频率增量
在NX11.0.0中创建。

许可证要求：无

◆ CutoffLowerFrequency()

NXOpen::Expression * NXOpen::Motion::FlexBodyBuilder::CutoffLowerFrequency ( )

获取截止下限频率
在NX11.0.0中创建。

许可证要求：无

◆ CutoffUpperFrequency()

NXOpen::Expression * NXOpen::Motion::FlexBodyBuilder::CutoffUpperFrequency ( )

获取截止上限频率
在NX11.0.0中创建。

许可证要求：无

◆ DistributionMethod()

NXOpen::Motion::FlexBodyBuilder::DistributionMethodType NXOpen::Motion::FlexBodyBuilder::DistributionMethod ( )

返回分布方法类型
创建于 NX1847.0.0。

许可证要求：无

◆ EstablishReference() [1/2]

virtual NXOpen::ExternalFileReferenceAdapter * NXOpen::Motion::FlexBodyBuilder::EstablishReference	(	int	referenceObjectId,
		NXOpen::ExternalFileReferenceAdapter::Type	referenceType,
		const char *	externalFileSpec )

virtual

建立对给定文件规格的外部引用。

返回: 外部文件引用对象
于 NX1847.0.0 版本创建。

许可证要求：无

参数

referenceObjectId	若引用者有多个外部引用，使用此唯一标识符
referenceType	要建立的引用类型
externalFileSpec	外部文件规格。

实现了 NXOpen::IExternalFileReferencer.

◆ EstablishReference() [2/2]

virtual NXOpen::ExternalFileReferenceAdapter * NXOpen::Motion::FlexBodyBuilder::EstablishReference	(	int	referenceObjectId,
		NXOpen::ExternalFileReferenceAdapter::Type	referenceType,
		const NXString &	externalFileSpec )

virtual

建立与给定文件规范的外部引用。

返回: 外部文件引用对象
创建于 NX1847.0.0。

许可证要求：无

参数

referenceObjectId	如果引用对象有多个外部引用，则使用此唯一标识符
referenceType	要建立的引用类型
externalFileSpec	外部文件规范。

实现了 NXOpen::IExternalFileReferencer.

◆ FindMarkerItem() [1/2]

NXOpen::Motion::MarkerToNodeData * NXOpen::Motion::FlexBodyBuilder::FindMarkerItem ( const char * markerName )

从给定名称查找标记到节点项

返回: 创建于 NX1847.0.0。

许可证要求 : mechanisms ("MECHANISMS")

参数

markerName 标记名称

◆ FindMarkerItem() [2/2]

NXOpen::Motion::MarkerToNodeData * NXOpen::Motion::FlexBodyBuilder::FindMarkerItem ( const NXString & markerName )

从给定名称查找标记到节点项

返回: 创建于 NX1847.0.0。

许可证要求 : mechanisms ("MECHANISMS")

参数

markerName 标记名称

◆ FrequencyLowerLimit()

NXOpen::Expression * NXOpen::Motion::FlexBodyBuilder::FrequencyLowerLimit ( )

获取频率下限
创建于 NX1899.0.0。

许可证要求：无

◆ FrequencyUpperLimit()

NXOpen::Expression * NXOpen::Motion::FlexBodyBuilder::FrequencyUpperLimit ( )

获取频率上限
创建于 NX1899.0.0。

许可证要求：无

◆ GetAdditionalModalFileName()

NXString NXOpen::Motion::FlexBodyBuilder::GetAdditionalModalFileName ( int fileIndex )

获取指定索引的额外模态文件名
创建于 NX1899.0.0。

许可证要求：无

参数

fileIndex 从0开始

◆ GetAdditionalModalFileUnitSystem()

NXOpen::Motion::FlexBodyBuilder::UnitSystemType NXOpen::Motion::FlexBodyBuilder::GetAdditionalModalFileUnitSystem ( int fileIndex )

获取额外模态文件的单位系统
创建于 NX1899.0.0。

许可证要求：无

参数

fileIndex 从0开始

◆ GetExternalFileDefinitionKey()

virtual NXString NXOpen::Motion::FlexBodyBuilder::GetExternalFileDefinitionKey ( NXOpen::ExternalFileReferenceAdapter * adapter )

virtual

获取用于外部文件适配器的文件定义键值
创建于 NX1847.0.0。

许可证要求：无

参数

adapter 外部文件引用对象

实现了 NXOpen::IExternalFileReferencer.

◆ GetExternalFileReferenceAdapter()

virtual NXOpen::ExternalFileReferenceAdapter * NXOpen::Motion::FlexBodyBuilder::GetExternalFileReferenceAdapter ( int referenceObjectId )

virtual

获取外部文件引用对象。如果引用对象有多个外部引用，使用 referenceObjectId 返回正确的外部文件适配器。

返回: 外部文件引用对象
创建于 NX1847.0.0。

许可证要求：无

参数

referenceObjectId 当引用对象有多个外部引用时所需的外部引用唯一标识符

实现了 NXOpen::IExternalFileReferencer.

◆ GetMarkerItems()

std::vector< NXOpen::Motion::MarkerToNodeData * > NXOpen::Motion::FlexBodyBuilder::GetMarkerItems ( )

获取标记到节点列表项
创建于 NX7.5.0。

许可证要求 : mechanisms ("MECHANISMS")

◆ GetNumAdditionalModalFiles()

int NXOpen::Motion::FlexBodyBuilder::GetNumAdditionalModalFiles ( )

获取额外模态文件的数量
创建于 NX1899.0.0。

许可证要求：无

◆ GetOffsetOrientationMatrix()

NXOpen::Matrix3x3 NXOpen::Motion::FlexBodyBuilder::GetOffsetOrientationMatrix ( )

获取偏移定向矩阵
创建于NX1847.0.0。

许可证要求：mechanisms ("MECHANISMS")

◆ GetOffsetPoints()

std::vector< double > NXOpen::Motion::FlexBodyBuilder::GetOffsetPoints ( )

获取偏移点

返回: 创建于NX7.5.0。

许可证要求：mechanisms ("MECHANISMS")

◆ InertiaIxx()

NXOpen::Expression * NXOpen::Motion::FlexBodyBuilder::InertiaIxx ( )

获取xx方向的惯性矩
在NX1847.0.0中创建。

许可要求：无

◆ InertiaIxy()

NXOpen::Expression * NXOpen::Motion::FlexBodyBuilder::InertiaIxy ( )

返回惯性 xy
创建于 NX1847.0.0。

许可证要求：无

◆ InertiaIxz()

NXOpen::Expression * NXOpen::Motion::FlexBodyBuilder::InertiaIxz ( )

返回惯性 xz
创建于 NX1847.0.0。

许可证要求：无

◆ InertiaIyy()

NXOpen::Expression * NXOpen::Motion::FlexBodyBuilder::InertiaIyy ( )

获取yy方向的惯性矩
在NX1847.0.0中创建。

许可要求：无

◆ InertiaIyz()

NXOpen::Expression * NXOpen::Motion::FlexBodyBuilder::InertiaIyz ( )

返回惯性 yz
创建于 NX1847.0.0。

许可证要求：无

◆ InertiaIzz()

NXOpen::Expression * NXOpen::Motion::FlexBodyBuilder::InertiaIzz ( )

返回惯性 zz
创建于 NX1847.0.0。

许可证要求：无

◆ ListMarkerOvrCtrl()

NXOpen::Motion::ParamOverrideState NXOpen::Motion::FlexBodyBuilder::ListMarkerOvrCtrl ( )

获取连接列表的覆盖状态，仅应用于实例
创建于 NX2206.0.0。

许可证要求 : None

◆ LumpLocation()

NXOpen::Motion::FlexBodyBuilder::LumpLocationType NXOpen::Motion::FlexBodyBuilder::LumpLocation ( )

返回集中位置类型
创建于 NX1847.0.0。

许可证要求：无

◆ Mass()

NXOpen::Expression * NXOpen::Motion::FlexBodyBuilder::Mass ( )

获取质量
在NX1847.0.0中创建。

许可要求：无

◆ MassMatrix0()

bool NXOpen::Motion::FlexBodyBuilder::MassMatrix0 ( )

返回质量0阶矩阵选项
创建于NX11.0.0。

许可要求：无

◆ MassMatrix1()

bool NXOpen::Motion::FlexBodyBuilder::MassMatrix1 ( )

返回质量1阶矩阵选项
创建于NX11.0.0。

许可要求：无

◆ MassMatrix2()

bool NXOpen::Motion::FlexBodyBuilder::MassMatrix2 ( )

返回质量2阶矩阵选项
创建于NX11.0.0。

许可要求：无

◆ MassMatrix3()

bool NXOpen::Motion::FlexBodyBuilder::MassMatrix3 ( )

返回质量3阶矩阵选项
创建于NX11.0.0。

许可要求：无

◆ MassMatrix4()

bool NXOpen::Motion::FlexBodyBuilder::MassMatrix4 ( )

获取质量四阶矩阵选项
在NX11.0.0中创建。

许可证要求：无

◆ MassMatrixDistributionType()

NXOpen::Motion::FlexBodyBuilder::MassMatrixType NXOpen::Motion::FlexBodyBuilder::MassMatrixDistributionType ( )

返回质量矩阵类型
创建于 NX1847.0.0。

许可证要求：无

◆ MassScalar0()

bool NXOpen::Motion::FlexBodyBuilder::MassScalar0 ( )

获取质量0阶标量选项
创建于 NX11.0.0。

许可证要求 : None

◆ MassScalar1()

bool NXOpen::Motion::FlexBodyBuilder::MassScalar1 ( )

获取质量1阶标量选项
创建于 NX11.0.0。

许可证要求 : None

◆ MassScalar2()

bool NXOpen::Motion::FlexBodyBuilder::MassScalar2 ( )

获取质量2阶标量选项
创建于 NX11.0.0。

许可证要求 : None

◆ MassSource()

NXOpen::Motion::FlexBodyBuilder::MassSourceType NXOpen::Motion::FlexBodyBuilder::MassSource ( )

获取质量源类型
在NX1847.0.0中创建。

许可要求：无

◆ MassVector0()

bool NXOpen::Motion::FlexBodyBuilder::MassVector0 ( )

获取质量0阶向量选项
创建于 NX11.0.0。

许可证要求 : None

◆ MassVector1()

bool NXOpen::Motion::FlexBodyBuilder::MassVector1 ( )

返回质量1阶向量选项
创建于NX11.0.0。

许可要求：无

◆ MassVector2()

bool NXOpen::Motion::FlexBodyBuilder::MassVector2 ( )

返回质量2阶向量选项
创建于NX11.0.0。

许可要求：无

◆ MassVector3()

bool NXOpen::Motion::FlexBodyBuilder::MassVector3 ( )

返回质量3阶向量选项
创建于NX11.0.0。

许可要求：无

◆ MassVector4()

bool NXOpen::Motion::FlexBodyBuilder::MassVector4 ( )

返回质量4阶向量选项
创建于NX11.0.0。

许可要求：无

◆ MflxdbFileName()

NXString NXOpen::Motion::FlexBodyBuilder::MflxdbFileName ( )

返回本地MFLXDB文件名
创建于NX1899.0.0。

许可证要求：无

◆ ModelDefineOption()

NXOpen::Motion::FlexBodyBuilder::ModelDefineType NXOpen::Motion::FlexBodyBuilder::ModelDefineOption ( )

返回模型定义类型
创建于NX1847.0.0。

许可证要求：无

◆ Name()

NXString NXOpen::Motion::FlexBodyBuilder::Name ( )

返回柔性体对象名称
创建于NX7.5.0。

许可证要求：无

◆ NodeTolerance()

NXOpen::Expression * NXOpen::Motion::FlexBodyBuilder::NodeTolerance ( )

获取标记与节点坐标之间的公差
在NX11.0.0中创建。

许可要求：mechanisms ("MECHANISMS")

◆ NodeToleranceOvrCtrl()

NXOpen::Motion::ParamOverrideState NXOpen::Motion::FlexBodyBuilder::NodeToleranceOvrCtrl ( )

获取节点公差的覆盖状态，该属性仅用于构件实例
在NX2206.0.0中创建。

许可要求：无

◆ OrthoEnable()

bool NXOpen::Motion::FlexBodyBuilder::OrthoEnable ( )

返回正交启用状态
创建于 NX1899.0.0。

许可证要求：无

◆ PositionCSys()

NXOpen::CoordinateSystem * NXOpen::Motion::FlexBodyBuilder::PositionCSys ( )

返回定位坐标系
创建于NX1872.0.0。

许可证要求：无

◆ PositioningType()

NXOpen::Motion::FlexBodyBuilder::Positioning NXOpen::Motion::FlexBodyBuilder::PositioningType ( )

返回定位类型
创建于NX7.5.0。

许可证要求：无

◆ RecalculateMarkersPositions()

void NXOpen::Motion::FlexBodyBuilder::RecalculateMarkersPositions ( )

重新计算柔性体连接列表中标记点的位置
创建于 NX2206.0.0。

许可证要求：mechanisms ("MECHANISMS")

◆ RemoveAdditionalModalFile()

void NXOpen::Motion::FlexBodyBuilder::RemoveAdditionalModalFile ( int fileIndex )

移除额外模态文件
创建于 NX1899.0.0。

许可证要求：mechanisms ("MECHANISMS")

参数

fileIndex 从0开始

◆ SelectionLink()

NXOpen::Motion::SelectLink * NXOpen::Motion::FlexBodyBuilder::SelectionLink ( )

返回选择的运动体
创建于NX7.5.0。

许可证要求：无

◆ SetAdditionalModalFileUnitSystem()

void NXOpen::Motion::FlexBodyBuilder::SetAdditionalModalFileUnitSystem	(	int	fileIndex,
		NXOpen::Motion::FlexBodyBuilder::UnitSystemType	unitSystemID )

设置额外模态文件的单位系统
创建于 NX1899.0.0。

许可证要求：mechanisms ("MECHANISMS")

参数

fileIndex	从0开始
unitSystemID	unitsystemid

◆ SetAssociativeToLink()

void NXOpen::Motion::FlexBodyBuilder::SetAssociativeToLink ( bool associativeToLink )

设置与运动体的关联状态
在NX1847.0.0中创建。

许可要求：mechanisms ("MECHANISMS")

参数

associativeToLink associativetolink

◆ SetCenterOfMass()

void NXOpen::Motion::FlexBodyBuilder::SetCenterOfMass ( NXOpen::Point * centerOfMass )

设置质心点
在NX1847.0.0中创建。

许可要求：mechanisms ("MECHANISMS")

参数

centerOfMass centerofmass

◆ SetCsysOfInertia()

void NXOpen::Motion::FlexBodyBuilder::SetCsysOfInertia ( NXOpen::CoordinateSystem * csysOfInertia )

设置惯性坐标系
在NX1847.0.0中创建。

许可要求：mechanisms ("MECHANISMS")

参数

csysOfInertia csysofinertia

◆ SetDistributionMethod()

void NXOpen::Motion::FlexBodyBuilder::SetDistributionMethod ( NXOpen::Motion::FlexBodyBuilder::DistributionMethodType distributionMethod )

设置分布方法类型
创建于 NX1847.0.0。

许可证要求：mechanisms ("MECHANISMS")

参数

distributionMethod 分布方法类型

◆ SetExternalFileReferenceAdapter()

virtual void NXOpen::Motion::FlexBodyBuilder::SetExternalFileReferenceAdapter	(	int	referenceObjectId,
		NXOpen::ExternalFileReferenceAdapter *	adapter )

virtual

设置外部文件引用对象。如果引用对象有多个外部引用，使用 referenceObjectId 设置正确的引用。
创建于 NX1847.0.0。

许可证要求：无

参数

referenceObjectId	当引用对象有多个外部引用时所需的外部引用唯一标识符
adapter	外部文件引用对象

实现了 NXOpen::IExternalFileReferencer.

◆ SetListMarkerOvrCtrl()

void NXOpen::Motion::FlexBodyBuilder::SetListMarkerOvrCtrl ( NXOpen::Motion::ParamOverrideState overrideState )

设置连接列表的覆盖状态，仅应用于实例
创建于 NX2206.0.0。

许可证要求 : mechanisms ("MECHANISMS")

参数

overrideState 覆盖状态

◆ SetLumpLocation()

void NXOpen::Motion::FlexBodyBuilder::SetLumpLocation ( NXOpen::Motion::FlexBodyBuilder::LumpLocationType lumpLocation )

设置集中位置类型
创建于 NX1847.0.0。

许可证要求：mechanisms ("MECHANISMS")

参数

lumpLocation 集中位置类型

◆ SetMarkerItems()

void NXOpen::Motion::FlexBodyBuilder::SetMarkerItems ( const std::vector< NXOpen::Motion::MarkerToNodeData * > & markerToNodeListItem )

设置标记到节点列表项
创建于 NX7.5.0。

许可证要求 : mechanisms ("MECHANISMS")

参数

markerToNodeListItem 标记到节点列表项

◆ SetMassMatrix0()

void NXOpen::Motion::FlexBodyBuilder::SetMassMatrix0 ( bool massMatrix0 )

设置质量0阶矩阵选项
创建于NX11.0.0。

许可要求：mechanisms ("MECHANISMS")

参数

massMatrix0 massmatrix0

◆ SetMassMatrix1()

void NXOpen::Motion::FlexBodyBuilder::SetMassMatrix1 ( bool massMatrix1 )

设置质量1阶矩阵选项
创建于NX11.0.0。

许可要求：mechanisms ("MECHANISMS")

参数

massMatrix1 massmatrix1

◆ SetMassMatrix2()

void NXOpen::Motion::FlexBodyBuilder::SetMassMatrix2 ( bool massMatrix2 )

设置质量2阶矩阵选项
创建于NX11.0.0。

许可要求：mechanisms ("MECHANISMS")

参数

massMatrix2 massmatrix2

◆ SetMassMatrix3()

void NXOpen::Motion::FlexBodyBuilder::SetMassMatrix3 ( bool massMatrix3 )

设置质量三阶矩阵选项
在NX11.0.0中创建。

许可证要求：mechanisms ("MECHANISMS")

参数

massMatrix3 质量三阶矩阵

◆ SetMassMatrix4()

void NXOpen::Motion::FlexBodyBuilder::SetMassMatrix4 ( bool massMatrix4 )

设置质量四阶矩阵选项
在NX11.0.0中创建。

许可证要求：mechanisms ("MECHANISMS")

参数

massMatrix4 质量四阶矩阵

◆ SetMassMatrixDistributionType()

void NXOpen::Motion::FlexBodyBuilder::SetMassMatrixDistributionType ( NXOpen::Motion::FlexBodyBuilder::MassMatrixType massMarixType )

设置质量矩阵类型
创建于 NX1847.0.0。

许可证要求：mechanisms ("MECHANISMS")

参数

massMarixType 质量矩阵类型

◆ SetMassScalar0()

void NXOpen::Motion::FlexBodyBuilder::SetMassScalar0 ( bool massScalar0 )

设置质量0阶标量选项
创建于 NX11.0.0。

许可证要求 : mechanisms ("MECHANISMS")

参数

massScalar0 质量0阶标量

◆ SetMassScalar1()

void NXOpen::Motion::FlexBodyBuilder::SetMassScalar1 ( bool massScalar1 )

设置质量1阶标量选项
创建于 NX11.0.0。

许可证要求 : mechanisms ("MECHANISMS")

参数

massScalar1 质量1阶标量

◆ SetMassScalar2()

void NXOpen::Motion::FlexBodyBuilder::SetMassScalar2 ( bool massScalar2 )

设置质量2阶标量选项
创建于 NX11.0.0。

许可证要求 : mechanisms ("MECHANISMS")

参数

massScalar2 质量2阶标量

◆ SetMassSource()

void NXOpen::Motion::FlexBodyBuilder::SetMassSource ( NXOpen::Motion::FlexBodyBuilder::MassSourceType massSource )

设置质量源类型
在NX1847.0.0中创建。

许可要求：mechanisms ("MECHANISMS")

参数

massSource masssource

◆ SetMassVector0()

void NXOpen::Motion::FlexBodyBuilder::SetMassVector0 ( bool massVector0 )

设置质量0阶向量选项
创建于NX11.0.0。

许可要求：mechanisms ("MECHANISMS")

参数

massVector0 massvector0

◆ SetMassVector1()

void NXOpen::Motion::FlexBodyBuilder::SetMassVector1 ( bool massVector1 )

设置质量1阶向量选项
创建于NX11.0.0。

许可要求：mechanisms ("MECHANISMS")

参数

massVector1 massvector1

◆ SetMassVector2()

void NXOpen::Motion::FlexBodyBuilder::SetMassVector2 ( bool massVector2 )

设置质量2阶向量选项
创建于NX11.0.0。

许可要求：mechanisms ("MECHANISMS")

参数

massVector2 massvector2

◆ SetMassVector3()

void NXOpen::Motion::FlexBodyBuilder::SetMassVector3 ( bool massVector3 )

设置质量3阶向量选项
创建于NX11.0.0。

许可要求：mechanisms ("MECHANISMS")

参数

massVector3 massvector3

◆ SetMassVector4()

void NXOpen::Motion::FlexBodyBuilder::SetMassVector4 ( bool massVector4 )

设置质量4阶向量选项
创建于NX11.0.0。

许可要求：mechanisms ("MECHANISMS")

参数

massVector4 massvector4

◆ SetMflxdbFileName() [1/2]

void NXOpen::Motion::FlexBodyBuilder::SetMflxdbFileName ( const char * mflxdbFileName )

设置本地MFLXDB文件名
创建于NX1899.0.0。

许可证要求：mechanisms ("MECHANISMS")

参数

mflxdbFileName mflxdbfilename

◆ SetMflxdbFileName() [2/2]

void NXOpen::Motion::FlexBodyBuilder::SetMflxdbFileName ( const NXString & mflxdbFileName )

设置本地MFLXDB文件名
创建于NX1899.0.0。

许可证要求：mechanisms ("MECHANISMS")

参数

mflxdbFileName mflxdbfilename

◆ SetModelDefineOption()

void NXOpen::Motion::FlexBodyBuilder::SetModelDefineOption ( NXOpen::Motion::FlexBodyBuilder::ModelDefineType modelDefineOption )

设置模型定义类型
创建于NX1847.0.0。

许可证要求：mechanisms ("MECHANISMS")

参数

modelDefineOption modeldefineoption

◆ SetName() [1/2]

void NXOpen::Motion::FlexBodyBuilder::SetName ( const char * name )

设置柔性体对象名称
创建于NX7.5.0。

许可证要求：mechanisms ("MECHANISMS")

参数

name name

◆ SetName() [2/2]

void NXOpen::Motion::FlexBodyBuilder::SetName ( const NXString & name )

设置柔性体对象名称
创建于NX7.5.0。

许可证要求：mechanisms ("MECHANISMS")

参数

name name

◆ SetNodeToleranceOvrCtrl()

void NXOpen::Motion::FlexBodyBuilder::SetNodeToleranceOvrCtrl ( NXOpen::Motion::ParamOverrideState overrideState )

设置节点公差的覆盖状态，该属性仅用于构件实例
在NX2206.0.0中创建。

许可要求：mechanisms ("MECHANISMS")

参数

overrideState overridestate

◆ SetOffsetOrientationMatrix()

void NXOpen::Motion::FlexBodyBuilder::SetOffsetOrientationMatrix ( const NXOpen::Matrix3x3 & matrix )

设置偏移方向矩阵
创建于 NX1847.0.0。

许可证要求 : mechanisms ("MECHANISMS")

参数

matrix 矩阵

◆ SetOffsetPoints()

void NXOpen::Motion::FlexBodyBuilder::SetOffsetPoints ( const std::vector< double > & offsetPoints )

设置偏移点
创建于NX7.5.0。

许可证要求：mechanisms ("MECHANISMS")

参数

offsetPoints offsetpoints

◆ SetOrthoEnable()

void NXOpen::Motion::FlexBodyBuilder::SetOrthoEnable ( bool orthoEnable )

设置正交启用状态
创建于 NX1899.0.0。

许可证要求：mechanisms ("MECHANISMS")

参数

orthoEnable 正交启用状态

◆ SetPositionCSys()

void NXOpen::Motion::FlexBodyBuilder::SetPositionCSys ( NXOpen::CoordinateSystem * positionCSys )

设置定位坐标系
创建于NX1872.0.0。

许可证要求：mechanisms ("MECHANISMS")

参数

positionCSys positioncsys

◆ SetPositioningType()

void NXOpen::Motion::FlexBodyBuilder::SetPositioningType ( NXOpen::Motion::FlexBodyBuilder::Positioning positioningType )

设置定位类型
创建于NX7.5.0。

许可证要求：mechanisms ("MECHANISMS")

参数

positioningType positioningtype

◆ SetSimSolutionName() [1/2]

void NXOpen::Motion::FlexBodyBuilder::SetSimSolutionName ( const char * simSolutionName )

设置 sim 文件相关的解名称
创建于 NX1847.0.0。

许可证要求：mechanisms ("MECHANISMS")

参数

simSolutionName 解名称

◆ SetSimSolutionName() [2/2]

void NXOpen::Motion::FlexBodyBuilder::SetSimSolutionName ( const NXString & simSolutionName )

设置 sim 文件相关的解名称
创建于 NX1847.0.0。

许可证要求：mechanisms ("MECHANISMS")

参数

simSolutionName 解名称

◆ SetTreatAsErfem()

void NXOpen::Motion::FlexBodyBuilder::SetTreatAsErfem ( bool treatAsErfem )

设置是否将实体视为ERFEM的选项
在NX1899.0.0中创建。

许可要求：mechanisms ("MECHANISMS")

参数

treatAsErfem treataserfem

◆ SetTreatAsRigid()

void NXOpen::Motion::FlexBodyBuilder::SetTreatAsRigid ( bool treatAsRigid )

设置作为刚体处理选项
在NX11.0.0中创建。

许可证要求：mechanisms ("MECHANISMS")

参数

treatAsRigid 作为刚体处理

◆ SetUnitSystem()

void NXOpen::Motion::FlexBodyBuilder::SetUnitSystem ( NXOpen::Motion::FlexBodyBuilder::UnitSystemType unitSystemID )

设置单位系统ID
在NX11.0.0中创建。

许可证要求：mechanisms ("MECHANISMS")

参数

unitSystemID 单位系统ID

◆ SetUseFrequencyFiltering()

void NXOpen::Motion::FlexBodyBuilder::SetUseFrequencyFiltering ( bool useFrequencyFiltering )

设置使用频率过滤选项
在NX11.0.0中创建。

许可证要求：mechanisms ("MECHANISMS")

参数

useFrequencyFiltering 使用频率过滤

◆ SetUseTransientDamping()

void NXOpen::Motion::FlexBodyBuilder::SetUseTransientDamping ( bool useTransientDamping )

设置使用瞬态阻尼选项
在NX11.0.0中创建。

许可证要求：mechanisms ("MECHANISMS")

参数

useTransientDamping 使用瞬态阻尼

◆ SimSolutionName()

NXString NXOpen::Motion::FlexBodyBuilder::SimSolutionName ( )

返回 sim 文件相关的解名称
创建于 NX1847.0.0。

许可证要求：无

◆ TransientTime()

NXOpen::Expression * NXOpen::Motion::FlexBodyBuilder::TransientTime ( )

获取瞬态时间
在NX11.0.0中创建。

许可证要求：无

◆ TreatAsErfem()

bool NXOpen::Motion::FlexBodyBuilder::TreatAsErfem ( )

获取是否将实体视为ERFEM的选项
在NX1899.0.0中创建。

许可要求：无

◆ TreatAsRigid()

bool NXOpen::Motion::FlexBodyBuilder::TreatAsRigid ( )

获取作为刚体处理选项
在NX11.0.0中创建。

许可证要求：无

◆ UnitSystem()

NXOpen::Motion::FlexBodyBuilder::UnitSystemType NXOpen::Motion::FlexBodyBuilder::UnitSystem ( )

获取单位系统ID
在NX11.0.0中创建。

许可证要求：无

◆ UpdateMassPropertiesFromLink()

void NXOpen::Motion::FlexBodyBuilder::UpdateMassPropertiesFromLink ( )

从链接更新质量特性
创建于 NX1872.0.0。

许可证要求：mechanisms ("MECHANISMS")

◆ UseFrequencyFiltering()

bool NXOpen::Motion::FlexBodyBuilder::UseFrequencyFiltering ( )

获取使用频率过滤选项
在NX11.0.0中创建。

许可证要求：无

◆ UseTransientDamping()

bool NXOpen::Motion::FlexBodyBuilder::UseTransientDamping ( )

获取使用瞬态阻尼选项
在NX11.0.0中创建。

许可证要求：无

Public 类型

Public 成员函数

友元

详细描述

成员枚举类型说明

◆ DistributionMethodType

◆ ExternalFileReferenceId

◆ LumpLocationType

◆ MassMatrixType

◆ MassSourceType

◆ ModelDefineType

◆ Positioning

◆ UnitSystemType

成员函数说明

◆ AddAdditionalModalFile() [1/2]

◆ AddAdditionalModalFile() [2/2]

◆ AssociativeToLink()

◆ CenterOfMass()

◆ ComputeModelMassProperties()

◆ CreateMarkerToNode()

◆ CsysOfInertia()

◆ CutoffDamping()

◆ CutoffFrequencyIncrement()

◆ CutoffLowerFrequency()

◆ CutoffUpperFrequency()

◆ DistributionMethod()

◆ EstablishReference() [1/2]

◆ EstablishReference() [2/2]

◆ FindMarkerItem() [1/2]

◆ FindMarkerItem() [2/2]

◆ FrequencyLowerLimit()

◆ FrequencyUpperLimit()

◆ GetAdditionalModalFileName()

◆ GetAdditionalModalFileUnitSystem()

◆ GetExternalFileDefinitionKey()

◆ GetExternalFileReferenceAdapter()

◆ GetMarkerItems()

◆ GetNumAdditionalModalFiles()

◆ GetOffsetOrientationMatrix()

◆ GetOffsetPoints()

◆ InertiaIxx()

◆ InertiaIxy()

◆ InertiaIxz()

◆ InertiaIyy()

◆ InertiaIyz()

◆ InertiaIzz()

◆ ListMarkerOvrCtrl()

◆ LumpLocation()

◆ Mass()

◆ MassMatrix0()

◆ MassMatrix1()

◆ MassMatrix2()

◆ MassMatrix3()

◆ MassMatrix4()

◆ MassMatrixDistributionType()

◆ MassScalar0()

◆ MassScalar1()

◆ MassScalar2()

◆ MassSource()

◆ MassVector0()

◆ MassVector1()

◆ MassVector2()

◆ MassVector3()

◆ MassVector4()

◆ MflxdbFileName()

◆ ModelDefineOption()

◆ Name()

◆ NodeTolerance()

◆ NodeToleranceOvrCtrl()

◆ OrthoEnable()

◆ PositionCSys()

◆ PositioningType()

◆ RecalculateMarkersPositions()

◆ RemoveAdditionalModalFile()

◆ SelectionLink()

◆ SetAdditionalModalFileUnitSystem()

◆ SetAssociativeToLink()

◆ SetCenterOfMass()

◆ SetCsysOfInertia()

◆ SetDistributionMethod()
