Public 类型 | Public 成员函数 | 友元 | 所有成员列表
NXOpen::Drawings::StandardViewsBuilder类 参考

标准视图构建器 更多...

#include <Drawings_StandardViewsBuilder.hxx>

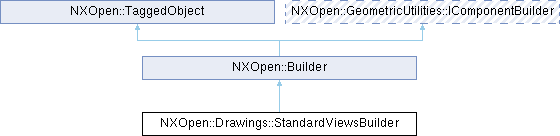

类 NXOpen::Drawings::StandardViewsBuilder 继承关系图:
NXOpen::Builder NXOpen::TaggedObject NXOpen::GeometricUtilities::IComponentBuilder

Public 类型

enum  Placement { PlacementCenter , PlacementCorner }
enum  Type {
  TypeFrontTop , TypeFrontRight , TypeFrontLeft , TypeFrontTopRight ,
  TypeFrontTopLeft , TypeFrontTopRightIso , TypeFrontTopLeftIso
}
enum  View { ViewDrawing , ViewBase }

Public 成员函数

bool Autoscale ()
NXOpen::Drawings::ViewCenterCoordinateBuilder * Coordinate ()
NXOpen::Drawings::HiddenObjectsBuilder * HiddenObjects ()
NXOpen::Drawings::StandardViewsBuilder::Type LayoutType ()
double MarginBetweenViews ()
double MarginToBorder ()
NXOpen::Drawings::MultipleViewPlacementBuilder * MultipleViewPlacement ()
NXOpen::Drawings::HiddenObjectsBuilder * NonSectionedObjects ()
NXOpen::Part * Part ()
NXOpen::Drawings::ViewScaleBuilder * Scale ()
NXOpen::Drawings::DraftingComponentSelectionBuilder * SecondaryComponents ()
void SetAutoscale (bool autoScale)
void SetLayoutType (NXOpen::Drawings::StandardViewsBuilder::Type type)
void SetMarginBetweenViews (double marginBetweenViews)
void SetMarginToBorder (double marginToBorder)
void SetPart (NXOpen::Part *part)
void SetViewType (NXOpen::Drawings::StandardViewsBuilder::View viewType)
NXOpen::Drawings::ViewStyleBuilder * ViewStyle ()
NXOpen::Drawings::StandardViewsBuilder::View ViewType ()
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject * Commit ()
void Destroy ()
std::vector< NXOpen::NXObject * > GetCommittedObjects ()
NXOpen::NXObject * GetObject ()
NXOpen::PreviewBuilder * PreviewBuilder ()
void ShowResults ()
virtual bool Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t Tag () const

友元

class _StandardViewsBuilderBuilder

详细描述

标准视图构建器

此构建器允许用户创建工程视图
要创建此类的新实例，请使用 NXOpen::Drawings::DraftingViewCollection::CreateStandardViewsBuilder
默认值。

属性 值
FirstCorner.AlignmentMethod (已过时) 推断
FirstCorner.AlignmentOption (已过时) 至视图
LayoutType 正-顶-右等轴测
MarginBetweenViews 5（毫米制零件），0.25（英寸制零件）
MarginToBorder 20（毫米制零件），0.75（英寸制零件）
MultipleViewPlacement.OptionType 中心
Scale.Denominator 1.0
Scale.Numerator 1.0
Scale.ScaleType 比例
SecondaryComponents.ObjectType 主几何
ViewStyle.ViewStyleGeneral.AngleSetting.Angle.Value 0
ViewStyle.ViewStyleGeneral.AngleSetting.Associative 0
ViewStyle.ViewStyleGeneral.AngleSetting.EvaluationPlane 工程图纸
ViewStyle.ViewStyleOrientation.HingeLine.ReverseDirection false
ViewStyle.ViewStyleOrientation.HingeLine.VectorOption 推断
ViewStyle.ViewStyleOrientation.Ovt.AssociativeOrientation 0


创建于 NX6.0.1。

成员枚举类型说明

◆ Placement

enum NXOpen::Drawings::StandardViewsBuilder::Placement

视图布局放置类型（已过时）

枚举值
PlacementCenter

居中

PlacementCorner

角落

◆ Type

enum NXOpen::Drawings::StandardViewsBuilder::Type

视图布局类型

枚举值
TypeFrontTop

前、上

TypeFrontRight

前、右

TypeFrontLeft

前、左

TypeFrontTopRight

前、上、右

TypeFrontTopLeft

前、上、左

TypeFrontTopRightIso

前、上、右、等轴测

TypeFrontTopLeftIso

前、上、左、等轴测

◆ View

enum NXOpen::Drawings::StandardViewsBuilder::View

要创建的视图类型

枚举值
ViewDrawing

工程图（2D）视图

ViewBase

基本视图

成员函数说明

◆ Autoscale()

bool NXOpen::Drawings::StandardViewsBuilder::Autoscale ( )

获取基础视图创建的自动缩放模式
于 NX6.0.2 版本创建。

许可证要求：无

◆ Coordinate()

NXOpen::Drawings::ViewCenterCoordinateBuilder * NXOpen::Drawings::StandardViewsBuilder::Coordinate ( )

获取中心坐标
于 NX6.0.1 版本创建。

许可证要求：无

◆ HiddenObjects()

NXOpen::Drawings::HiddenObjectsBuilder * NXOpen::Drawings::StandardViewsBuilder::HiddenObjects ( )

获取视图中不显示的对象列表
于 NX6.0.2 版本创建。

许可证要求：无

◆ LayoutType()

NXOpen::Drawings::StandardViewsBuilder::Type NXOpen::Drawings::StandardViewsBuilder::LayoutType ( )

返回布局类型
创建于 NX6.0.1。

许可证要求：无

◆ MarginBetweenViews()

double NXOpen::Drawings::StandardViewsBuilder::MarginBetweenViews ( )

返回视图之间的边距
创建于 NX6.0.1。

许可证要求：无

◆ MarginToBorder()

double NXOpen::Drawings::StandardViewsBuilder::MarginToBorder ( )

返回放置类型

弃用
于 NX6.0.2 过时。使用多视图放置类型

创建于 NX6.0.1。

许可证要求：无

设置放置类型

弃用
于 NX6.0.2 过时。使用多视图放置类型

创建于 NX6.0.1。

许可证要求：nx_layout ("NX Layout")

设置布局类型。 返回视图边界到图框的边距
创建于 NX6.0.1。

许可证要求：无

◆ MultipleViewPlacement()

NXOpen::Drawings::MultipleViewPlacementBuilder * NXOpen::Drawings::StandardViewsBuilder::MultipleViewPlacement ( )

获取视图放置方式

弃用
在 NX6.0.2 版本中已弃用。 使用 GetMultipleViewPlacement 替代

于 NX6.0.1 版本创建。

许可证要求：无

获取第一个角点视图放置方式

弃用
在 NX6.0.2 版本中已弃用。 使用多视图放置构造器的第一个角点替代

于 NX6.0.1 版本创建。

许可证要求：无

获取第二个角点视图放置方式

弃用
在 NX6.0.2 版本中已弃用。 使用多视图放置构造器的第二个角点替代

于 NX6.0.1 版本创建。

许可证要求：无

获取多视图放置方式
于 NX6.0.2 版本创建。

许可证要求：无

◆ NonSectionedObjects()

NXOpen::Drawings::HiddenObjectsBuilder * NXOpen::Drawings::StandardViewsBuilder::NonSectionedObjects ( )

获取视图中不剖切的对象列表
于 NX6.0.2 版本创建。

许可证要求：无

◆ Part()

NXOpen::Part * NXOpen::Drawings::StandardViewsBuilder::Part ( )

获取用于基础视图的部件
于 NX6.0.2 版本创建。

许可证要求：无

◆ Scale()

NXOpen::Drawings::ViewScaleBuilder * NXOpen::Drawings::StandardViewsBuilder::Scale ( )

获取视图比例
于 NX6.0.1 版本创建。

许可证要求：无

◆ SecondaryComponents()

NXOpen::Drawings::DraftingComponentSelectionBuilder * NXOpen::Drawings::StandardViewsBuilder::SecondaryComponents ( )

获取视图中的次要对象列表
于 NX11.0.0 版本创建。

许可证要求：无

◆ SetAutoscale()

void NXOpen::Drawings::StandardViewsBuilder::SetAutoscale ( bool autoScale)

设置基础视图创建的自动缩放模式
于 NX6.0.2 版本创建。

许可证要求：nx_layout（"NX 布局"）

参数
autoScale设置自动缩放模式。

◆ SetLayoutType()

void NXOpen::Drawings::StandardViewsBuilder::SetLayoutType ( NXOpen::Drawings::StandardViewsBuilder::Type type)

设置布局类型
创建于 NX6.0.1。

许可证要求：nx_layout ("NX Layout")

参数
type设置布局类型。

◆ SetMarginBetweenViews()

void NXOpen::Drawings::StandardViewsBuilder::SetMarginBetweenViews ( double marginBetweenViews)

设置视图间的边距
于 NX6.0.1 版本创建。

许可证要求：nx_layout（"NX 布局"）

参数
marginBetweenViews设置视图间的边距。

◆ SetMarginToBorder()

void NXOpen::Drawings::StandardViewsBuilder::SetMarginToBorder ( double marginToBorder)

设置视图边界到图框的边距
创建于 NX6.0.1。

许可证要求：nx_layout ("NX Layout")

参数
marginToBorder设置视图边界到图框的边距。

◆ SetPart()

void NXOpen::Drawings::StandardViewsBuilder::SetPart ( NXOpen::Part * part)

设置用于基础视图的部件
于 NX6.0.2 版本创建。

许可证要求：nx_layout（"NX 布局"）

参数
part部件

◆ SetViewType()

void NXOpen::Drawings::StandardViewsBuilder::SetViewType ( NXOpen::Drawings::StandardViewsBuilder::View viewType)

设置视图类型
创建于 NX6.0.2。

许可证要求：nx_layout ("NX Layout")

参数
viewType设置视图类型。

◆ ViewStyle()

NXOpen::Drawings::ViewStyleBuilder * NXOpen::Drawings::StandardViewsBuilder::ViewStyle ( )

获取视图样式
于 NX6.0.1 版本创建。

许可证要求：无

◆ ViewType()

NXOpen::Drawings::StandardViewsBuilder::View NXOpen::Drawings::StandardViewsBuilder::ViewType ( )

返回视图类型
创建于 NX6.0.2。

许可证要求：无
