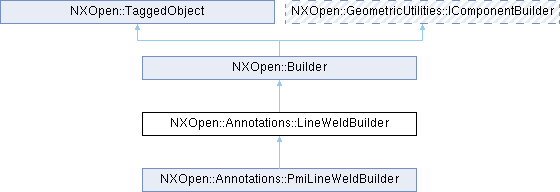

类 NXOpen::Annotations::LineWeldBuilder 继承关系图:

Public 成员函数
NXOpen::Annotations::LineWeldDataBuilder *	ArrowSideWeldData ()
NXOpen::Annotations::LineWeldBuilder::FieldWeldType	FieldWeld ()
bool	FlipDirection ()
bool	FlipHorizontal ()
bool	FlipVertical ()
NXOpen::Annotations::ForeshorteningSymbolBuilder *	ForeshorteningSymbol ()
std::vector< NXString >	GetReference ()
NXOpen::Annotations::LineWeldBuilder::IdLineType	IdLine ()
NXOpen::SelectDisplayableObject *	Inherit ()
void	InheritProperties (NXOpen::Annotations::Weld *annotation)
void	InheritPropertiesFromWeldFeature (NXOpen::DisplayableObject *feature)
NXOpen::Annotations::LeaderBuilder *	Leader ()
NXOpen::Annotations::OriginBuilder *	Origin ()
NXOpen::Annotations::LineWeldDataBuilder *	OtherSideWeldData ()
double	Scale ()
void	SetFieldWeld (NXOpen::Annotations::LineWeldBuilder::FieldWeldType fieldWeld)
void	SetFlipDirection (bool flipDirection)
void	SetFlipHorizontal (bool flipHorizontal)
void	SetFlipVertical (bool flipVertical)
void	SetIdLine (NXOpen::Annotations::LineWeldBuilder::IdLineType idLine)
void	SetReference (const std::vector< NXString > &reference)
void	SetScale (double scale)
void	SetSpaceFactor (double spaceFactor)
void	SetStaggeredWeld (NXOpen::Annotations::LineWeldBuilder::StaggeredWeldType staggeredWeld)
void	SetTail (NXOpen::Annotations::LineWeldBuilder::TailType tail)
void	SetWeldAlongContour (NXOpen::Annotations::LineWeldBuilder::WeldSymbolWeldAlongContourType alongContour)
NXOpen::SelectDisplayableObjectList *	SideSeamObjects ()
double	SpaceFactor ()
NXOpen::Annotations::LineWeldBuilder::StaggeredWeldType	StaggeredWeld ()
NXOpen::Annotations::StyleBuilder *	Style ()
NXOpen::Annotations::LineWeldBuilder::TailType	Tail ()
NXOpen::SelectDisplayableObject *	TopSeamObject ()
NXOpen::Annotations::LineWeldBuilder::WeldSymbolWeldAlongContourType	WeldAlongContour ()
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_LineWeldBuilderBuilder

详细描述

线焊接符号构建器

表示 NXOpen::Annotations::LineWeldBuilder
要创建此类的新实例，请使用 NXOpen::Annotations::WeldCollection::CreateLineWeldBuilder
默认值。

属性	值
ArrowSideWeldData.ContourSymbol	无
ArrowSideWeldData.FinishSymbol	无
ArrowSideWeldData.WeldSizeCode	无
ArrowSideWeldData.WeldSymbol	无
FieldWeld	普通
FlipDirection	假
FlipHorizontal	假
FlipVertical	假
IdLine	普通
Scale	1
StaggeredWeld	无交错符号
Tail	无尾部
WeldAlongContour	无

在 NX6.0.0 中创建。

成员枚举类型说明

◆ FieldWeldType

enum NXOpen::Annotations::LineWeldBuilder::FieldWeldType

表示现场焊接类型

枚举值
FieldWeldTypePlain	普通
FieldWeldTypeTopField	顶部现场
FieldWeldTypeTopFieldSimpleFlag	顶部现场简单标记

◆ IdLineType

enum NXOpen::Annotations::LineWeldBuilder::IdLineType

表示标识线类型

枚举值
IdLineTypePlain	普通
IdLineTypeIdLineAbove	上方标识线
IdLineTypeIdLineBelow	下方标识线
IdLineTypeCenteredSpotWeld	居中点焊
IdLineTypeCenteredSeamWeld	居中缝焊
IdLineTypeCentered	居中

◆ StaggeredWeldType

enum NXOpen::Annotations::LineWeldBuilder::StaggeredWeldType

表示交错焊接类型

枚举值
StaggeredWeldTypeNoStaggeredSymbol	无交错符号
StaggeredWeldTypeStaggeredSymbol	交错符号
StaggeredWeldTypeStaggeredSymbolWeldSide	交错符号焊接侧

◆ TailType

enum NXOpen::Annotations::LineWeldBuilder::TailType

表示尾部类型

枚举值
TailTypeNoTail	无尾部
TailTypeTail	尾部
TailTypeBox	方框

◆ WeldSymbolWeldAlongContourType

enum NXOpen::Annotations::LineWeldBuilder::WeldSymbolWeldAlongContourType

表示焊缝沿轮廓选项

枚举值
WeldSymbolWeldAlongContourTypeNone	无
WeldSymbolWeldAlongContourTypeClosed	封闭
WeldSymbolWeldAlongContourTypeUnclosed	非封闭
WeldSymbolWeldAlongContourTypeTrilateralWeld	三边焊
WeldSymbolWeldAlongContourTypeAllAround	全周

成员函数说明

◆ ArrowSideWeldData()

NXOpen::Annotations::LineWeldDataBuilder * NXOpen::Annotations::LineWeldBuilder::ArrowSideWeldData ( )

返回焊缝符号箭头侧的 NXOpen::Annotations::LineWeldDataBuilder
创建于NX6.0.0。

许可要求：无

◆ FieldWeld()

NXOpen::Annotations::LineWeldBuilder::FieldWeldType NXOpen::Annotations::LineWeldBuilder::FieldWeld ( )

返回指示焊接在现场完成的字段
创建于NX6.0.0.

许可要求：无

◆ FlipDirection()

bool NXOpen::Annotations::LineWeldBuilder::FlipDirection ( )

返回顶部接缝的翻转方向
创建于NX6.0.0。

许可要求：无

◆ FlipHorizontal()

bool NXOpen::Annotations::LineWeldBuilder::FlipHorizontal ( )

返回侧面接缝的水平翻转方向
创建于NX6.0.0。

许可要求：无

◆ FlipVertical()

bool NXOpen::Annotations::LineWeldBuilder::FlipVertical ( )

返回侧面接缝的垂直翻转方向
创建于NX6.0.0。

许可要求：无

◆ ForeshorteningSymbol()

NXOpen::Annotations::ForeshorteningSymbolBuilder * NXOpen::Annotations::LineWeldBuilder::ForeshorteningSymbol ( )

返回缩短符号构建器
创建于NX10.0.0。

许可要求：无

◆ GetReference()

std::vector< NXString > NXOpen::Annotations::LineWeldBuilder::GetReference ( )

返回参考或规范文本
创建于NX6.0.0。

许可要求：无

◆ IdLine()

NXOpen::Annotations::LineWeldBuilder::IdLineType NXOpen::Annotations::LineWeldBuilder::IdLine ( )

返回标识或参考线
创建于NX6.0.0.

许可要求：无

◆ Inherit()

NXOpen::SelectDisplayableObject * NXOpen::Annotations::LineWeldBuilder::Inherit ( )

返回样式属性继承自的焊缝符号
创建于NX6.0.0。

许可要求：无

◆ InheritProperties()

void NXOpen::Annotations::LineWeldBuilder::InheritProperties ( NXOpen::Annotations::Weld * annotation )

从现有焊接符号继承属性
创建于NX8.0.0。

许可要求：drafting ("DRAFTING") 或 geometric_tol ("GDT")

参数

annotation annotation

◆ InheritPropertiesFromWeldFeature()

void NXOpen::Annotations::LineWeldBuilder::InheritPropertiesFromWeldFeature ( NXOpen::DisplayableObject * feature )

从现有焊接特征继承属性
创建于NX8.0.0。

许可要求：drafting ("DRAFTING") 或 geometric_tol ("GDT")

参数

feature feature

◆ Leader()

NXOpen::Annotations::LeaderBuilder * NXOpen::Annotations::LineWeldBuilder::Leader ( )

返回焊接符号的NXOpen::Annotations::LeaderBuilder
创建于NX6.0.0.

许可要求：无

◆ Origin()

NXOpen::Annotations::OriginBuilder * NXOpen::Annotations::LineWeldBuilder::Origin ( )

返回焊接符号的NXOpen::Annotations::OriginBuilder
创建于NX6.0.0.

许可要求：无

◆ OtherSideWeldData()

NXOpen::Annotations::LineWeldDataBuilder * NXOpen::Annotations::LineWeldBuilder::OtherSideWeldData ( )

返回焊接符号另一侧的NXOpen::Annotations::LineWeldDataBuilder
创建于NX6.0.0.

许可要求：无

◆ Scale()

double NXOpen::Annotations::LineWeldBuilder::Scale ( )

返回焊缝符号的缩放因子
创建于NX6.0.0。

许可要求：无

◆ SetFieldWeld()

void NXOpen::Annotations::LineWeldBuilder::SetFieldWeld ( NXOpen::Annotations::LineWeldBuilder::FieldWeldType fieldWeld )

设置指示焊接在现场完成的字段
创建于NX6.0.0.

许可要求：drafting ("DRAFTING") 或 geometric_tol ("GDT")

参数

fieldWeld fieldweld

◆ SetFlipDirection()

void NXOpen::Annotations::LineWeldBuilder::SetFlipDirection ( bool flipDirection )

设置顶部接缝的翻转方向
创建于NX6.0.0。

许可要求：制图 ("DRAFTING") 或几何公差 ("GDT")

参数

flipDirection 翻转方向

◆ SetFlipHorizontal()

void NXOpen::Annotations::LineWeldBuilder::SetFlipHorizontal ( bool flipHorizontal )

设置侧面接缝的水平翻转方向
创建于NX6.0.0。

许可要求：制图 ("DRAFTING") 或几何公差 ("GDT")

参数

flipHorizontal 水平翻转

◆ SetFlipVertical()

void NXOpen::Annotations::LineWeldBuilder::SetFlipVertical ( bool flipVertical )

设置侧面接缝的垂直翻转方向
创建于NX6.0.0。

许可要求：制图 ("DRAFTING") 或几何公差 ("GDT")

参数

flipVertical 垂直翻转

◆ SetIdLine()

void NXOpen::Annotations::LineWeldBuilder::SetIdLine ( NXOpen::Annotations::LineWeldBuilder::IdLineType idLine )

设置标识或参考线
创建于NX6.0.0.

许可要求：drafting ("DRAFTING") 或 geometric_tol ("GDT")

参数

idLine id line

◆ SetReference()

void NXOpen::Annotations::LineWeldBuilder::SetReference ( const std::vector< NXString > & reference )

设置参考或规范文本
创建于NX6.0.0。

许可要求：制图 ("DRAFTING") 或几何公差 ("GDT")

参数

reference 参考

◆ SetScale()

void NXOpen::Annotations::LineWeldBuilder::SetScale ( double scale )

设置焊缝符号的缩放因子
创建于NX6.0.0。

许可要求：制图 ("DRAFTING") 或几何公差 ("GDT")

参数

scale 缩放因子

◆ SetSpaceFactor()

void NXOpen::Annotations::LineWeldBuilder::SetSpaceFactor ( double spaceFactor )

设置焊接符号的间距因子
创建于NX7.0.0。

许可要求：drafting ("DRAFTING") 或 geometric_tol ("GDT")

参数

spaceFactor spacefactor

◆ SetStaggeredWeld()

void NXOpen::Annotations::LineWeldBuilder::SetStaggeredWeld ( NXOpen::Annotations::LineWeldBuilder::StaggeredWeldType staggeredWeld )

设置交错焊接
创建于NX6.0.0.

许可要求：drafting ("DRAFTING") 或 geometric_tol ("GDT")

参数

staggeredWeld staggeredweld

◆ SetTail()

void NXOpen::Annotations::LineWeldBuilder::SetTail ( NXOpen::Annotations::LineWeldBuilder::TailType tail )

设置焊缝尾部
创建于NX6.0.0。

许可要求：制图 ("DRAFTING") 或几何公差 ("GDT")

参数

tail 尾部

◆ SetWeldAlongContour()

void NXOpen::Annotations::LineWeldBuilder::SetWeldAlongContour ( NXOpen::Annotations::LineWeldBuilder::WeldSymbolWeldAlongContourType alongContour )

设置焊缝沿轮廓选项
创建于NX6.0.0。

许可要求：drafting ("DRAFTING") 或 geometric_tol ("GDT")

参数

alongContour alongcontour

◆ SideSeamObjects()

NXOpen::SelectDisplayableObjectList * NXOpen::Annotations::LineWeldBuilder::SideSeamObjects ( )

返回侧面接缝对象
创建于NX6.0.0。

许可要求：无

◆ SpaceFactor()

double NXOpen::Annotations::LineWeldBuilder::SpaceFactor ( )

返回焊接符号的间距因子
创建于NX7.0.0。

许可要求：无

◆ StaggeredWeld()

NXOpen::Annotations::LineWeldBuilder::StaggeredWeldType NXOpen::Annotations::LineWeldBuilder::StaggeredWeld ( )

返回交错焊接
创建于NX6.0.0.

许可要求：无

◆ Style()

NXOpen::Annotations::StyleBuilder * NXOpen::Annotations::LineWeldBuilder::Style ( )

返回焊缝符号的 NXOpen::Annotations::StyleBuilder
创建于NX6.0.0。

许可要求：无

◆ Tail()

NXOpen::Annotations::LineWeldBuilder::TailType NXOpen::Annotations::LineWeldBuilder::Tail ( )

返回焊接尾部
创建于NX6.0.0.

许可要求：无

◆ TopSeamObject()

NXOpen::SelectDisplayableObject * NXOpen::Annotations::LineWeldBuilder::TopSeamObject ( )

返回顶部接缝对象
创建于NX6.0.0。

许可要求：无

◆ WeldAlongContour()

NXOpen::Annotations::LineWeldBuilder::WeldSymbolWeldAlongContourType NXOpen::Annotations::LineWeldBuilder::WeldAlongContour ( )

返回焊缝沿轮廓选项
创建于NX6.0.0。

许可要求：无
