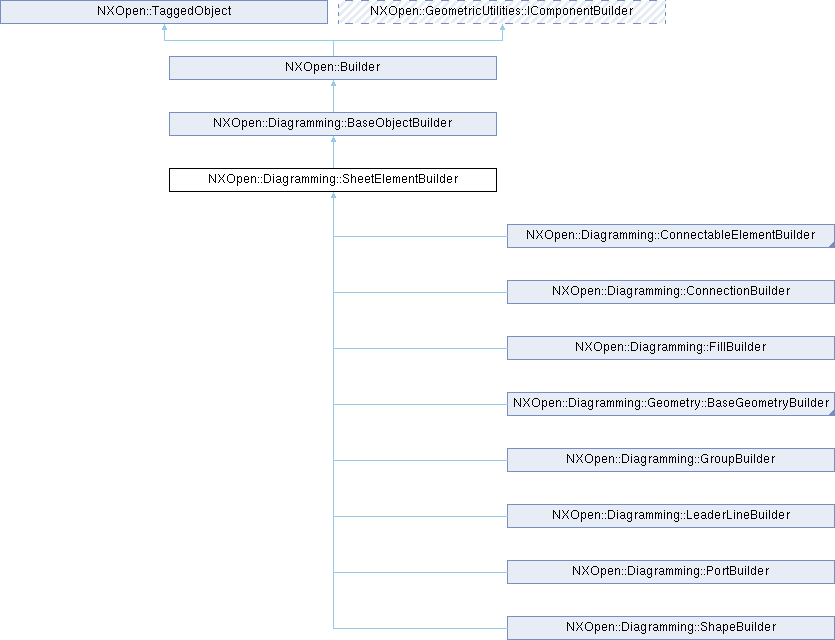

类 NXOpen::Diagramming::SheetElementBuilder 继承关系图:

Public 类型
enum	ResizeOptionType { ResizeOptionTypeAnyDirection , ResizeOptionTypeOnAnchor , ResizeOptionTypeSameRatio , ResizeOptionTypeSameRationOnCorner , ResizeOptionTypeSameRatioOnEdge }

Public 成员函数
void	GetAllowedTransformations (bool isAllowedTranslation, bool isAllowedRotation, bool isAllowedScale, bool isAllowedShear)
void	GetMinNodeSize (std::vector< double > &sizeValues)
double	Height ()
NXOpen::Diagramming::DiagrammingSizingpolicy	HeightPolicy ()
bool	Internal ()
NXOpen::Diagramming::Annotation *	Label ()
NXString	LabelName ()
NXOpen::Diagramming::LocationBuilder *	Location ()
NXOpen::Diagramming::DiagrammingLocationstyle	LocationStyle ()
bool	MirrorX ()
bool	MirrorY ()
NXOpen::Diagramming::SheetElement *	Owner ()
NXOpen::Diagramming::Sheet *	OwningSheet ()
NXOpen::Diagramming::RenderingPropertiesBuilder *	RenderingProperties ()
NXOpen::Diagramming::SheetElementBuilder::ResizeOptionType	ResizeOption ()
double	Rotation ()
void	SetHeight (double height)
void	SetHeightPolicy (NXOpen::Diagramming::DiagrammingSizingpolicy heightPolicy)
void	SetLabelName (const char *labelname)
void	SetLabelName (const NXString &labelname)
void	SetLocationStyle (NXOpen::Diagramming::DiagrammingLocationstyle locationStyle)
void	SetMinNodeSize (const std::vector< double > &sizeValues)
void	SetMirrorX (bool mirrorX)
void	SetMirrorY (bool mirrorY)
void	SetOwner (NXOpen::Diagramming::SheetElement *owner)
void	SetOwningSheet (NXOpen::Diagramming::Sheet *owningSheet)
void	SetResizeOption (NXOpen::Diagramming::SheetElementBuilder::ResizeOptionType resizeOption)
void	SetRotation (double angle)
void	SetWidth (double width)
void	SetWidthPolicy (NXOpen::Diagramming::DiagrammingSizingpolicy widthPolicy)
void	SetX (double x)
void	SetY (double y)
void	SetZDepth (int zDepth)
NXOpen::Diagramming::SheetElement *	SourceElement ()
bool	UpToDate ()
bool	Visible ()
double	Width ()
NXOpen::Diagramming::DiagrammingSizingpolicy	WidthPolicy ()
double	X ()
double	Y ()
int	ZDepth ()
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_SheetElementBuilderBuilder

详细描述

图纸元素构建器

表示一个SheetElementBuilder。
这是一个抽象类，不能直接实例化

于NX10.0.0版本创建。

成员枚举类型说明

◆ ResizeOptionType

enum NXOpen::Diagramming::SheetElementBuilder::ResizeOptionType

表示 NXOpen::Diagramming::SheetElementBuilder 的调整大小选项。
于NX11.0.0版本创建。

枚举值
ResizeOptionTypeAnyDirection	任意方向
ResizeOptionTypeOnAnchor	锚点调整
ResizeOptionTypeSameRatio	等比
ResizeOptionTypeSameRationOnCorner	角点等比
ResizeOptionTypeSameRatioOnEdge	边缘等比

成员函数说明

◆ GetAllowedTransformations()

void NXOpen::Diagramming::SheetElementBuilder::GetAllowedTransformations	(	bool *	isAllowedTranslation,
		bool *	isAllowedRotation,
		bool *	isAllowedScale,
		bool *	isAllowedShear )

获取图纸元素允许的变换类型。
于NX10.0.0中创建。

许可证要求：无

参数

isAllowedTranslation	是否允许平移
isAllowedRotation	是否允许旋转
isAllowedScale	是否允许缩放
isAllowedShear	是否允许剪切

◆ GetMinNodeSize()

void NXOpen::Diagramming::SheetElementBuilder::GetMinNodeSize ( std::vector< double > & sizeValues )

获取最小节点尺寸值
于NX11.0.0中创建。

许可证要求：无

参数

sizeValues 输出的最小节点尺寸值

◆ Height()

double NXOpen::Diagramming::SheetElementBuilder::Height ( )

返回高度。
于NX10.0.0中创建。

许可证要求：无

◆ HeightPolicy()

NXOpen::Diagramming::DiagrammingSizingpolicy NXOpen::Diagramming::SheetElementBuilder::HeightPolicy ( )

获取高度策略。
于NX10.0.0中创建。

许可证要求：无

◆ Internal()

bool NXOpen::Diagramming::SheetElementBuilder::Internal ( )

返回表示图纸元素是否为内部元素的标志。如果为false，则该元素不属于用户数据模型；例如，注释不属于节点和连接的用户模型。
于NX10.0.0中创建。

许可证要求：无

◆ Label()

NXOpen::Diagramming::Annotation * NXOpen::Diagramming::SheetElementBuilder::Label ( )

返回此图纸元素的标签。
于NX10.0.0中创建。

许可证要求：无

◆ LabelName()

NXString NXOpen::Diagramming::SheetElementBuilder::LabelName ( )

返回此图纸元素的标签名称。
创建于 NX10.0.0。

许可证要求：无

◆ Location()

NXOpen::Diagramming::LocationBuilder * NXOpen::Diagramming::SheetElementBuilder::Location ( )

返回图纸元素相对于另一个图纸元素的位置。
于NX10.0.0中创建。

许可证要求：无

◆ LocationStyle()

NXOpen::Diagramming::DiagrammingLocationstyle NXOpen::Diagramming::SheetElementBuilder::LocationStyle ( )

返回定位样式。
于NX10.0.0中创建。

许可证要求：无

◆ MirrorX()

bool NXOpen::Diagramming::SheetElementBuilder::MirrorX ( )

获取是否沿X轴镜像图纸元素。
于NX10.0.0中创建。

许可证要求：无

◆ MirrorY()

bool NXOpen::Diagramming::SheetElementBuilder::MirrorY ( )

获取是否沿Y轴镜像图纸元素。
于NX10.0.0中创建。

许可证要求：无

◆ Owner()

NXOpen::Diagramming::SheetElement * NXOpen::Diagramming::SheetElementBuilder::Owner ( )

返回所属图纸元素。
创建于 NX10.0.0。

许可证要求：无

◆ OwningSheet()

NXOpen::Diagramming::Sheet * NXOpen::Diagramming::SheetElementBuilder::OwningSheet ( )

返回所属图纸。
创建于 NX10.0.0。

许可证要求：无

◆ RenderingProperties()

NXOpen::Diagramming::RenderingPropertiesBuilder * NXOpen::Diagramming::SheetElementBuilder::RenderingProperties ( )

获取图纸元素的渲染属性。
于NX2206.0.0中创建。

许可证要求：无

◆ ResizeOption()

NXOpen::Diagramming::SheetElementBuilder::ResizeOptionType NXOpen::Diagramming::SheetElementBuilder::ResizeOption ( )

获取图纸元素的调整大小选项
于NX11.0.0版本创建。

许可证要求：无

◆ Rotation()

double NXOpen::Diagramming::SheetElementBuilder::Rotation ( )

返回相对于所有者逆时针方向的旋转角度。
创建于 NX10.0.0。

许可证要求：无

◆ SetHeight()

void NXOpen::Diagramming::SheetElementBuilder::SetHeight ( double height )

设置高度。
于NX10.0.0中创建。

许可证要求：无

参数

height 高度

◆ SetHeightPolicy()

void NXOpen::Diagramming::SheetElementBuilder::SetHeightPolicy ( NXOpen::Diagramming::DiagrammingSizingpolicy heightPolicy )

设置高度策略。
于NX10.0.0中创建。

许可证要求：无

参数

heightPolicy 高度策略

◆ SetLabelName() [1/2]

void NXOpen::Diagramming::SheetElementBuilder::SetLabelName ( const char * labelname )

设置此图纸元素的标签名称。
创建于 NX10.0.0。

许可证要求：无

参数

labelname labelname

◆ SetLabelName() [2/2]

void NXOpen::Diagramming::SheetElementBuilder::SetLabelName ( const NXString & labelname )

设置此图纸元素的标签名称。
创建于 NX10.0.0。

许可证要求：无

参数

labelname labelname

◆ SetLocationStyle()

void NXOpen::Diagramming::SheetElementBuilder::SetLocationStyle ( NXOpen::Diagramming::DiagrammingLocationstyle locationStyle )

设置定位样式。
于NX10.0.0中创建。

许可证要求：无

参数

locationStyle 定位样式

◆ SetMinNodeSize()

void NXOpen::Diagramming::SheetElementBuilder::SetMinNodeSize ( const std::vector< double > & sizeValues )

设置最小节点尺寸值
于NX11.0.0中创建。

许可证要求：无

参数

sizeValues 输入的最小节点尺寸值

◆ SetMirrorX()

void NXOpen::Diagramming::SheetElementBuilder::SetMirrorX ( bool mirrorX )

设置是否沿X轴镜像图纸元素。
于NX10.0.0中创建。

许可证要求：无

参数

mirrorX 是否沿X轴镜像

◆ SetMirrorY()

void NXOpen::Diagramming::SheetElementBuilder::SetMirrorY ( bool mirrorY )

设置是否沿Y轴镜像图纸元素。
于NX10.0.0中创建。

许可证要求：无

参数

mirrorY 是否沿Y轴镜像

◆ SetOwner()

void NXOpen::Diagramming::SheetElementBuilder::SetOwner ( NXOpen::Diagramming::SheetElement * owner )

设置所属图纸元素。
创建于 NX10.0.0。

许可证要求：无

参数

owner owner

◆ SetOwningSheet()

void NXOpen::Diagramming::SheetElementBuilder::SetOwningSheet ( NXOpen::Diagramming::Sheet * owningSheet )

在创建图纸元素时设置所属图纸。编辑图纸元素时不允许更改所属图纸。
创建于 NX10.0.0。

许可证要求：无

参数

owningSheet owningsheet

◆ SetResizeOption()

void NXOpen::Diagramming::SheetElementBuilder::SetResizeOption ( NXOpen::Diagramming::SheetElementBuilder::ResizeOptionType resizeOption )

设置图纸元素的调整大小选项
于NX11.0.0中创建。

许可证要求：无

参数

resizeOption 调整大小选项

◆ SetRotation()

void NXOpen::Diagramming::SheetElementBuilder::SetRotation ( double angle )

设置相对于所有者逆时针方向的旋转角度。
创建于 NX10.0.0。

许可证要求：无

参数

angle angle

◆ SetWidth()

void NXOpen::Diagramming::SheetElementBuilder::SetWidth ( double width )

设置宽度。
创建于 NX10.0.0。

许可证要求：无

参数

width width

◆ SetWidthPolicy()

void NXOpen::Diagramming::SheetElementBuilder::SetWidthPolicy ( NXOpen::Diagramming::DiagrammingSizingpolicy widthPolicy )

设置宽度策略。
于NX10.0.0中创建。

许可证要求：无

参数

widthPolicy 宽度策略

◆ SetX()

void NXOpen::Diagramming::SheetElementBuilder::SetX ( double x )

设置绝对X坐标。
于NX10.0.0中创建。

许可证要求：无

参数

x X坐标

◆ SetY()

void NXOpen::Diagramming::SheetElementBuilder::SetY ( double y )

设置绝对Y坐标。
于NX10.0.0中创建。

许可证要求：无

参数

y Y坐标

◆ SetZDepth()

void NXOpen::Diagramming::SheetElementBuilder::SetZDepth ( int zDepth )

设置 Z 深度。Z 深度值越高，表示对象渲染在值较低的对象之上。
创建于 NX10.0.0。

许可证要求：无

参数

zDepth zdepth

◆ SourceElement()

NXOpen::Diagramming::SheetElement * NXOpen::Diagramming::SheetElementBuilder::SourceElement ( )

返回记录其为哪个图纸元素副本的源元素。
创建于 NX10.0.0。

许可证要求：无

◆ UpToDate()

bool NXOpen::Diagramming::SheetElementBuilder::UpToDate ( )

返回指示图纸元素是否最新的标志。
创建于 NX10.0.0。

许可证要求：无

◆ Visible()

bool NXOpen::Diagramming::SheetElementBuilder::Visible ( )

返回指示图纸元素是否可见的标志。如果为 true，则可见。
创建于 NX10.0.0。

许可证要求：无

◆ Width()

double NXOpen::Diagramming::SheetElementBuilder::Width ( )

返回宽度。
创建于 NX10.0.0。

许可证要求：无

◆ WidthPolicy()

NXOpen::Diagramming::DiagrammingSizingpolicy NXOpen::Diagramming::SheetElementBuilder::WidthPolicy ( )

获取宽度策略。
于NX10.0.0中创建。

许可证要求：无

◆ X()

double NXOpen::Diagramming::SheetElementBuilder::X ( )

返回绝对X坐标。
于NX10.0.0中创建。

许可证要求：无

◆ Y()

double NXOpen::Diagramming::SheetElementBuilder::Y ( )

返回绝对Y坐标。
于NX10.0.0中创建。

许可证要求：无

◆ ZDepth()

int NXOpen::Diagramming::SheetElementBuilder::ZDepth ( )

返回 Z 深度。Z 深度值越高，表示对象渲染在值较低的对象之上。
创建于 NX10.0.0。

许可证要求：无
