NXOpen::Implicit::CylindricalPatternBuilder类 参考

圆柱阵列隐式表示构建器 更多...

#include <Implicit_CylindricalPatternBuilder.hxx>

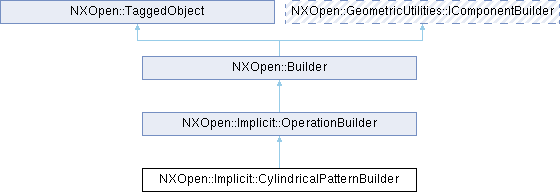

类 NXOpen::Implicit::CylindricalPatternBuilder 继承关系图:

Public 成员函数
NXOpen::CartesianCoordinateSystem *	CenterAndOrientation ()
NXOpen::Expression *	Diameter ()
NXOpen::Expression *	Height ()
int	NumberOfCellsAroundCircumference ()
NXOpen::Expression *	NumberOfCellsAroundCircumferenceExp ()
int	NumberOfRadialLayers ()
NXOpen::Expression *	NumberOfRadialLayersExp ()
void	SetCenterAndOrientation (NXOpen::CartesianCoordinateSystem *csys)
void	SetNumberOfCellsAroundCircumference (int numCellsAroundCircumference)
void	SetNumberOfRadialLayers (int numRadialLayers)
NXOpen::ScCollector *	UnitCellBody ()
Public 成员函数 继承自 NXOpen::Implicit::OperationBuilder
bool	DisplayVoxel ()
	NX_DEPRECATED ("在NX1980.0.0中过时。请改用NXOpen::Implicit::OperationBuilder::VoxelSizePercent。") bool UpdateDefaultVoxelSizeBasedOnFirstOperation()
	NX_DEPRECATED ("在NX1980.0.0中过时。请改用NXOpen::Implicit::OperationBuilder::VoxelSizePercent。") void SetUpdateDefaultVoxelSizeBasedOnFirstOperation(bool updateVoxelSize)
void	SetDisplayVoxel (bool displayVoxelFlag)
void	SetSmoothness (double smoothness)
double	Smoothness ()
NXOpen::Expression *	VoxelSizeAbsolute ()
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_CylindricalPatternBuilderBuilder

详细描述

圆柱阵列隐式表示构建器

表示一个Implicit.CylindricalPatternBuilder。
单位单元将沿圆柱圆周在单位单元x方向进行阵列，
沿圆柱轴线在单位单元y方向进行阵列，
并在单位单元z方向以指定的层数径向堆叠。
 <br> 要创建此类的新实例，请使用 @link NXOpen::Implicit::ImplicitOperationCollection::CreateCylindricalPatternBuilder1  NXOpen::Implicit::ImplicitOperationCollection::CreateCylindricalPatternBuilder1 @endlink  <br>

默认值。

属性	值
Diameter.Value	50（毫米零件），2（英寸零件）
Height.Value	100（毫米零件），4（英寸零件）
NumberOfCellsAroundCircumferenceExp.Value	10
NumberOfRadialLayersExp.Value	1

在NX2007.0.0中创建。

成员函数说明

CenterAndOrientation()

NXOpen::CartesianCoordinateSystem * NXOpen::Implicit::CylindricalPatternBuilder::CenterAndOrientation

(

)

返回指定的点 允许您定位和定向圆柱。
在NX2007.0.0中创建。

许可证要求：无

Diameter()

NXOpen::Expression * NXOpen::Implicit::CylindricalPatternBuilder::Diameter

(

)

返回圆柱直径
在NX2007.0.0中创建。

许可证要求：无

Height()

NXOpen::Expression * NXOpen::Implicit::CylindricalPatternBuilder::Height

(

)

返回圆柱高度
在NX2007.0.0中创建。

许可证要求：无

NumberOfCellsAroundCircumference()

int NXOpen::Implicit::CylindricalPatternBuilder::NumberOfCellsAroundCircumference

(

)

返回圆周方向的单元数量 指定内圆柱圆周方向的单元数量。
在NX2007.0.0中创建。

许可证要求：无

NumberOfCellsAroundCircumferenceExp()

NXOpen::Expression * NXOpen::Implicit::CylindricalPatternBuilder::NumberOfCellsAroundCircumferenceExp

(

)

以表达式形式返回圆周方向的单元数量 指定内圆柱圆周方向的单元数量。
在NX2206.0.0中创建。

许可证要求：无

NumberOfRadialLayers()

int NXOpen::Implicit::CylindricalPatternBuilder::NumberOfRadialLayers

(

)

返回径向层数 在指定内圆柱外侧堆叠的层数。
在NX2007.0.0中创建。

许可证要求：无

NumberOfRadialLayersExp()

NXOpen::Expression * NXOpen::Implicit::CylindricalPatternBuilder::NumberOfRadialLayersExp

(

)

以表达式形式返回径向层数 在指定内圆柱外侧堆叠的层数。
在NX2206.0.0中创建。

许可证要求：无

SetCenterAndOrientation()

void NXOpen::Implicit::CylindricalPatternBuilder::SetCenterAndOrientation

(

NXOpen::CartesianCoordinateSystem *

csys

)

设置指定的点 允许您定位和定向圆柱。
在NX2007.0.0中创建。

许可证要求：nx_implicit（"NX Implicit Modeling"）

参数

csys

坐标系

SetNumberOfCellsAroundCircumference()

void NXOpen::Implicit::CylindricalPatternBuilder::SetNumberOfCellsAroundCircumference

(

int

numCellsAroundCircumference

)

设置圆周方向的单元数量 指定内圆柱圆周方向的单元数量。
在NX2007.0.0中创建。

许可证要求：nx_implicit（"NX Implicit Modeling"）

参数

numCellsAroundCircumference

圆周方向单元数量

SetNumberOfRadialLayers()

void NXOpen::Implicit::CylindricalPatternBuilder::SetNumberOfRadialLayers

(

int

numRadialLayers

)

设置径向层数 在指定内圆柱外侧堆叠的层数。
在NX2007.0.0中创建。

许可证要求：nx_implicit（"NX Implicit Modeling"）

参数

numRadialLayers

径向层数

UnitCellBody()

NXOpen::ScCollector * NXOpen::Implicit::CylindricalPatternBuilder::UnitCellBody

(

)

返回单位单元体。 单位单元体将进行均匀缩放，以便单元尺寸约为圆周除以单元数量。
在NX2007.0.0中创建。

许可证要求：无
