类 | Public 类型 | Public 成员函数 | 友元 | 所有成员列表
NXOpen::Preferences::FpcdPreferencesBuilder类 参考

展平图样组件细节首选项构建器 更多...

#include <Preferences_FpcdPreferencesBuilder.hxx>

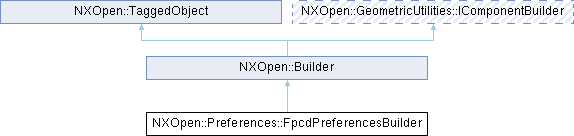

类 NXOpen::Preferences::FpcdPreferencesBuilder 继承关系图:
NXOpen::Builder NXOpen::TaggedObject NXOpen::GeometricUtilities::IComponentBuilder

类

struct  FlatPatternCalloutTypeDisplay
struct  FlatPatternObjectTypeDisplay
struct  PlanarSegmentCurvesDisplayData

Public 类型

enum  FlatPatternCalloutOrientationTypes { FlatPatternCalloutOrientationTypesLeadered , FlatPatternCalloutOrientationTypesAligned }
enum  FlatPatternObjectTypes {
  FlatPatternObjectTypesBendUpCenterLine , FlatPatternObjectTypesBendDownCenterLine , FlatPatternObjectTypesBendTangentLine , FlatPatternObjectTypesOuterMoldLine ,
  FlatPatternObjectTypesInnerMoldLine , FlatPatternObjectTypesExteriorCurves , FlatPatternObjectTypesInteriorCutoutCurves , FlatPatternObjectTypesInteriorFeatureCurves ,
  FlatPatternObjectTypesLighteningHoleCenter , FlatPatternObjectTypesJoggleLine , FlatPatternObjectTypesAddedTopGeometry , FlatPatternObjectTypesAddedBottomGeometry ,
  FlatPatternObjectTypesToolMarker , FlatPatternObjectTypesHole , FlatPatternObjectTypesCenterMark
}
enum  FlexibleCableContactFaceOptions { FlexibleCableContactFaceOptionsTopFace , FlexibleCableContactFaceOptionsBottomFace }
enum  ParameterEntryTypes { ParameterEntryTypesValue , ParameterEntryTypesMaterialTable }
enum  PlanarSegmentCurveTypes { PlanarSegmentCurveTypesBendCenterLine , PlanarSegmentCurveTypesBendTangentLine }

Public 成员函数

NXOpen::Expression * BendRadius ()
NXOpen::Expression * BendReliefDepth ()
NXOpen::Expression * BendReliefWidth ()
NXOpen::NXColor * BottomFaceColor ()
double DeviationalTolerance ()
NXOpen::Expression * FlatPatternHoleTreatmentDiameter ()
NXOpen::Expression * FlatPatternInsideCornerTreatmentValue ()
NXOpen::Expression * FlatPatternOutsideCornerTreatmentValue ()
int FlatSolidColor ()
int FlatSolidLayer ()
NXOpen::Expression * FlexibleCableConductorSpacing ()
NXOpen::Expression * FlexibleCableConductorWidth ()
NXOpen::Preferences::FpcdPreferencesBuilder::FlexibleCableContactFaceOptions FlexibleCableContactFace ()
NXOpen::Expression * FlexibleCableStrippingLength ()
void GetFlatPatternAllCalloutTypeDisplay (std::vector< NXOpen::Preferences::FpcdPreferencesBuilder::FlatPatternCalloutTypeDisplay > &displayData)
void GetFlatPatternAllObjectTypeDisplay (std::vector< NXOpen::Preferences::FpcdPreferencesBuilder::FlatPatternObjectTypeDisplay > &displayData)
NXOpen::Preferences::FpcdPreferencesBuilder::FlatPatternCalloutOrientationTypes GetFlatPatternCalloutOrientationType ()
std::vector< NXString > GetFlatPatternCalloutTypeContents (const char *calloutType)
std::vector< NXString > GetFlatPatternCalloutTypeContents (const NXString &calloutType)
NXOpen::Preferences::FpcdPreferencesBuilder::FlatPatternCalloutTypeDisplay GetFlatPatternCalloutTypeDisplay (const char *calloutType)
NXOpen::Preferences::FpcdPreferencesBuilder::FlatPatternCalloutTypeDisplay GetFlatPatternCalloutTypeDisplay (const NXString &calloutType)
NXOpen::Preferences::FpcdPreferencesBuilder::FlatPatternObjectTypeDisplay GetFlatPatternObjectTypeDisplay (NXOpen::Preferences::FpcdPreferencesBuilder::FlatPatternObjectTypes objectType)
NXString GetMaterialName ()
std::vector< NXString > GetMaterialNames ()
std::vector< NXString > GetMaterialProperties (const char *materialName, std::vector< NXString > &propertyNames)
std::vector< NXString > GetMaterialProperties (const NXString &materialName, std::vector< NXString > &propertyNames)
NXString GetMultiThicknessLayerScheme ()
NXOpen::Preferences::FpcdPreferencesBuilder::PlanarSegmentCurvesDisplayData GetPlanarSegmentCurveDisplayData (NXOpen::Preferences::FpcdPreferencesBuilder::PlanarSegmentCurveTypes curveType)
NXOpen::Features::SheetMetal::FeatureProperty HoleTreatmentType ()
NXOpen::Features::SheetMetal::FeatureProperty InsideCornerTreatmentType ()
bool IntegratePhysicalMaterialLibrary ()
bool MaintainCircularShapeForHoles ()
NXOpen::Expression * MaterialThickness ()
double MinimumArcTolerance ()
NXOpen::Expression * NeutralFactor ()
NXOpen::Features::SheetMetal::FeatureProperty OutsideCornerTreatmentType ()
NXOpen::Preferences::FpcdPreferencesBuilder::ParameterEntryTypes ParameterEntryType ()
bool RemoveBendReliefs ()
void SetBottomFaceColor (NXOpen::NXColor *bottomFaceColor)
void SetDeviationalTolerance (double deviationalTolerance)
void SetFlatPatternCalloutOrientationType (NXOpen::Preferences::FpcdPreferencesBuilder::FlatPatternCalloutOrientationTypes orientation)
void SetFlatPatternCalloutTypeContents (const char *calloutType, std::vector< NXString > &contents)
void SetFlatPatternCalloutTypeContents (const NXString &calloutType, std::vector< NXString > &contents)
void SetFlatPatternCalloutTypeDisplay (const char *calloutType, const NXOpen::Preferences::FpcdPreferencesBuilder::FlatPatternCalloutTypeDisplay &displayData)
void SetFlatPatternCalloutTypeDisplay (const NXString &calloutType, const NXOpen::Preferences::FpcdPreferencesBuilder::FlatPatternCalloutTypeDisplay &displayData)
void SetFlatPatternObjectTypeDisplay (NXOpen::Preferences::FpcdPreferencesBuilder::FlatPatternObjectTypes objectType, const NXOpen::Preferences::FpcdPreferencesBuilder::FlatPatternObjectTypeDisplay &displayData)
void SetFlatSolidColor (int flatSolidColor)
void SetFlatSolidLayer (int flatSolidLayer)
void SetFlexibleCableContactFace (NXOpen::Preferences::FpcdPreferencesBuilder::FlexibleCableContactFaceOptions faceOption)
void SetHoleTreatmentType (NXOpen::Features::SheetMetal::FeatureProperty holeTreatmentType)
void SetInsideCornerTreatmentType (NXOpen::Features::SheetMetal::FeatureProperty insideCornerTreatmentType)
void SetIntegratePhysicalMaterialLibrary (bool integratePhysicalMaterialLibrary)
void SetMaintainCircularShapeForHoles (bool maintainCircularShapeForHoles)
void SetMaterial (const char *materialName)
void SetMaterial (const NXString &materialName)
void SetMinimumArcTolerance (double minimumArcTolerance)
void SetMultiThicknessLayerScheme (const char *multiHeightLayerScheme)
void SetMultiThicknessLayerScheme (const NXString &multiHeightLayerScheme)
void SetOutsideCornerTreatmentType (NXOpen::Features::SheetMetal::FeatureProperty outsideCornerTreatmentType)
void SetParameterEntryType (NXOpen::Preferences::FpcdPreferencesBuilder::ParameterEntryTypes parameterEntryType)
void SetPlanarSegmentCurveDisplayData (NXOpen::Preferences::FpcdPreferencesBuilder::PlanarSegmentCurveTypes curveType, const NXOpen::Preferences::FpcdPreferencesBuilder::PlanarSegmentCurvesDisplayData &displayData)
void SetRemoveBendReliefs (bool removeBendReliefs)
void SetSimplifyBSplines (bool simplifyBSplines)
void SetTopFaceColor (NXOpen::NXColor *topFaceColor)
bool SimplifyBSplines ()
NXOpen::NXColor * TopFaceColor ()
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject * Commit ()
void Destroy ()
std::vector< NXOpen::NXObject * > GetCommittedObjects ()
NXOpen::NXObject * GetObject ()
NXOpen::PreviewBuilder * PreviewBuilder ()
void ShowResults ()
virtual bool Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t Tag () const

友元

class _FpcdPreferencesBuilderBuilder

详细描述

展平图样组件细节首选项构建器

表示Preferences::FpcdPreferencesBuilder 构建器
要创建此类的新实例，请使用NXOpen::Preferences::FpcdPreferencesManager::CreateFpcdPreferencesBuilder

于NX2312.0.0版本创建。

成员枚举类型说明

◆ FlatPatternCalloutOrientationTypes

enum NXOpen::Preferences::FpcdPreferencesBuilder::FlatPatternCalloutOrientationTypes

此枚举表示展平图样标注的方向类型

枚举值
FlatPatternCalloutOrientationTypesLeadered

带引出线

FlatPatternCalloutOrientationTypesAligned

对齐

◆ FlatPatternObjectTypes

enum NXOpen::Preferences::FpcdPreferencesBuilder::FlatPatternObjectTypes

以下枚举成员用于向展平图样API标识对象类型。这些不是常规的 NX对象类型；它们是展平图样特征可识别的普通NX对象，用于定义折弯区域、 扭曲区域或减轻孔的轮廓类型。

枚举值
FlatPatternObjectTypesBendUpCenterLine

向上折弯中心线

FlatPatternObjectTypesBendDownCenterLine

向下折弯中心线

FlatPatternObjectTypesBendTangentLine

折弯切线

FlatPatternObjectTypesOuterMoldLine

外模线

FlatPatternObjectTypesInnerMoldLine

内模线

FlatPatternObjectTypesExteriorCurves

外部曲线

FlatPatternObjectTypesInteriorCutoutCurves

内部切口曲线

FlatPatternObjectTypesInteriorFeatureCurves

内部特征曲线

FlatPatternObjectTypesLighteningHoleCenter

减轻孔中心

FlatPatternObjectTypesJoggleLine

扭曲线

FlatPatternObjectTypesAddedTopGeometry

添加的顶部几何

FlatPatternObjectTypesAddedBottomGeometry

添加的底部几何

FlatPatternObjectTypesToolMarker

刀具标记

FlatPatternObjectTypesHole

孔

FlatPatternObjectTypesCenterMark

中心标记

◆ FlexibleCableContactFaceOptions

enum NXOpen::Preferences::FpcdPreferencesBuilder::FlexibleCableContactFaceOptions

此枚举表示柔性电缆的接触面

枚举值
FlexibleCableContactFaceOptionsTopFace

顶面

FlexibleCableContactFaceOptionsBottomFace

底面

◆ ParameterEntryTypes

enum NXOpen::Preferences::FpcdPreferencesBuilder::ParameterEntryTypes

此枚举表示首选项中的参数输入类型
用于指定向NX提供参数的方式。 可选择使用值输入、材料表输入或刀具ID表输入。

于NX2312.0.0版本创建。

枚举值
ParameterEntryTypesValue

手动值输入方式

ParameterEntryTypesMaterialTable

材料表输入方式

◆ PlanarSegmentCurveTypes

enum NXOpen::Preferences::FpcdPreferencesBuilder::PlanarSegmentCurveTypes

以下成员用于识别平面段特征的曲线类型。

枚举值
PlanarSegmentCurveTypesBendCenterLine

折弯中心线

PlanarSegmentCurveTypesBendTangentLine

折弯切线

成员函数说明

◆ BendRadius()

NXOpen::Expression * NXOpen::Preferences::FpcdPreferencesBuilder::BendRadius ( )

获取折弯半径
版本：NX2312.0.0

许可要求：无

◆ BendReliefDepth()

NXOpen::Expression * NXOpen::Preferences::FpcdPreferencesBuilder::BendReliefDepth ( )

获取折弯让位深度
版本：NX2312.0.0

许可要求：无

◆ BendReliefWidth()

NXOpen::Expression * NXOpen::Preferences::FpcdPreferencesBuilder::BendReliefWidth ( )

获取折弯让位宽度
版本：NX2312.0.0

许可要求：无

◆ BottomFaceColor()

NXOpen::NXColor * NXOpen::Preferences::FpcdPreferencesBuilder::BottomFaceColor ( )

返回底面颜色。
创建于NX2312.0.0。

许可要求: 无

◆ DeviationalTolerance()

double NXOpen::Preferences::FpcdPreferencesBuilder::DeviationalTolerance ( )

获取展平图样偏差公差。仅当简化B样条曲线设为true时需要此参数。
版本：NX2312.0.0

许可要求：无

◆ FlatPatternHoleTreatmentDiameter()

NXOpen::Expression * NXOpen::Preferences::FpcdPreferencesBuilder::FlatPatternHoleTreatmentDiameter ( )

获取展平图样孔处理直径
版本：NX2312.0.0

许可要求：无

◆ FlatPatternInsideCornerTreatmentValue()

NXOpen::Expression * NXOpen::Preferences::FpcdPreferencesBuilder::FlatPatternInsideCornerTreatmentValue ( )

获取展平图样内角处理值
版本：NX2312.0.0

许可要求：无

◆ FlatPatternOutsideCornerTreatmentValue()

NXOpen::Expression * NXOpen::Preferences::FpcdPreferencesBuilder::FlatPatternOutsideCornerTreatmentValue ( )

获取展平图样外角处理值
版本：NX2312.0.0

许可要求：无

◆ FlatSolidColor()

int NXOpen::Preferences::FpcdPreferencesBuilder::FlatSolidColor ( )

获取平面实体颜色
版本：NX2312.0.0

许可要求：无

◆ FlatSolidLayer()

int NXOpen::Preferences::FpcdPreferencesBuilder::FlatSolidLayer ( )

获取平面实体图层
版本：NX2312.0.0

许可要求：无

◆ FlexibleCableConductorSpacing()

NXOpen::Expression * NXOpen::Preferences::FpcdPreferencesBuilder::FlexibleCableConductorSpacing ( )

返回导体间距表达式。
创建于NX2312.0.0。

许可要求: 无

◆ FlexibleCableConductorWidth()

NXOpen::Expression * NXOpen::Preferences::FpcdPreferencesBuilder::FlexibleCableConductorWidth ( )

返回导体宽度表达式。
创建于NX2312.0.0。

许可要求: 无

◆ FlexibleCableContactFace()

NXOpen::Preferences::FpcdPreferencesBuilder::FlexibleCableContactFaceOptions NXOpen::Preferences::FpcdPreferencesBuilder::FlexibleCableContactFace ( )

返回接触面。
创建于NX2312.0.0。

许可要求: 无

◆ FlexibleCableStrippingLength()

NXOpen::Expression * NXOpen::Preferences::FpcdPreferencesBuilder::FlexibleCableStrippingLength ( )

返回剥线长度表达式
创建于NX2312.0.0。

许可要求: 无

◆ GetFlatPatternAllCalloutTypeDisplay()

void NXOpen::Preferences::FpcdPreferencesBuilder::GetFlatPatternAllCalloutTypeDisplay ( std::vector< NXOpen::Preferences::FpcdPreferencesBuilder::FlatPatternCalloutTypeDisplay > & displayData)

获取所有可用标注类型的对话框名称、标识符和启用状态。
版本：NX2312.0.0。

许可要求：无

参数
displayData包含对象类型显示数据的结构数组。

◆ GetFlatPatternAllObjectTypeDisplay()

void NXOpen::Preferences::FpcdPreferencesBuilder::GetFlatPatternAllObjectTypeDisplay ( std::vector< NXOpen::Preferences::FpcdPreferencesBuilder::FlatPatternObjectTypeDisplay > & displayData)

获取所有可用展平图样显示对象类型的类型、颜色、线型、线宽和启用状态。
创建于NX2312.0.0。

许可证要求: 无

参数
displayData包含对象类型显示数据的结构体数组。

◆ GetFlatPatternCalloutOrientationType()

NXOpen::Preferences::FpcdPreferencesBuilder::FlatPatternCalloutOrientationTypes NXOpen::Preferences::FpcdPreferencesBuilder::GetFlatPatternCalloutOrientationType ( )

获取展平图样标注的方向类型。

返回
展平图样标注的方向类型。
版本：NX2312.0.0。

许可要求：无

◆ GetFlatPatternCalloutTypeContents() [1/2]

std::vector< NXString > NXOpen::Preferences::FpcdPreferencesBuilder::GetFlatPatternCalloutTypeContents ( const char * calloutType)

获取指定标注类型的内容。

返回
标注类型的内容。
创建于NX2312.0.0。

许可证要求: 无
参数
calloutType要获取其内容的标注类型名称。

◆ GetFlatPatternCalloutTypeContents() [2/2]

std::vector< NXString > NXOpen::Preferences::FpcdPreferencesBuilder::GetFlatPatternCalloutTypeContents ( const NXString & calloutType)

获取指定标注类型的内容。

返回
标注类型的内容。
创建于NX2312.0.0。

许可证要求: 无
参数
calloutType要获取其内容的标注类型名称。

◆ GetFlatPatternCalloutTypeDisplay() [1/2]

NXOpen::Preferences::FpcdPreferencesBuilder::FlatPatternCalloutTypeDisplay NXOpen::Preferences::FpcdPreferencesBuilder::GetFlatPatternCalloutTypeDisplay ( const char * calloutType)

获取指定标注类型的显示数据。NXOpen::Preferences::FpcdPreferencesBuilder::FlatPatternCalloutTypeDisplay 的名称成员与传入的calloutType字符串是单独分配的。 在某些情况下，新字符串将包含传入标注类型的扩展形式，该形式应直接用于后续的JA调用，不得修改。

返回
标注类型的显示数据。
创建于NX2312.0.0。

许可证要求: 无
参数
calloutType要获取其显示数据的标注类型名称。

◆ GetFlatPatternCalloutTypeDisplay() [2/2]

NXOpen::Preferences::FpcdPreferencesBuilder::FlatPatternCalloutTypeDisplay NXOpen::Preferences::FpcdPreferencesBuilder::GetFlatPatternCalloutTypeDisplay ( const NXString & calloutType)

获取指定标注类型的显示数据。NXOpen::Preferences::FpcdPreferencesBuilder::FlatPatternCalloutTypeDisplay 的名称成员与传入的calloutType字符串是单独分配的。 在某些情况下，新字符串将包含传入标注类型的扩展形式，该形式应直接用于后续的JA调用，不得修改。

返回
标注类型的显示数据。
创建于NX2312.0.0。

许可证要求: 无
参数
calloutType要获取其显示数据的标注类型名称。

◆ GetFlatPatternObjectTypeDisplay()

NXOpen::Preferences::FpcdPreferencesBuilder::FlatPatternObjectTypeDisplay NXOpen::Preferences::FpcdPreferencesBuilder::GetFlatPatternObjectTypeDisplay ( NXOpen::Preferences::FpcdPreferencesBuilder::FlatPatternObjectTypes objectType)

获取指定展平图样对象类型的显示数据

返回
展平图样对象类型的显示数据。
创建于NX2312.0.0。

许可证要求: 无
参数
objectType要返回其显示数据的对象类型。

◆ GetMaterialName()

NXString NXOpen::Preferences::FpcdPreferencesBuilder::GetMaterialName ( )

获取与零件一起保存的材料名称
版本：NX2312.0.0

许可要求：无

◆ GetMaterialNames()

std::vector< NXString > NXOpen::Preferences::FpcdPreferencesBuilder::GetMaterialNames ( )

返回材料标准表中定义的材料名称
创建于NX2312.0.0。

许可要求: 无

◆ GetMaterialProperties() [1/2]

std::vector< NXString > NXOpen::Preferences::FpcdPreferencesBuilder::GetMaterialProperties ( const char * materialName,
std::vector< NXString > & propertyNames )

返回指定材料的属性

返回
属性值
创建于NX2312.0.0。

许可要求: 无
参数
materialName材料名称
propertyNames属性名称

◆ GetMaterialProperties() [2/2]

std::vector< NXString > NXOpen::Preferences::FpcdPreferencesBuilder::GetMaterialProperties ( const NXString & materialName,
std::vector< NXString > & propertyNames )

返回指定材料的属性

返回
属性值
创建于NX2312.0.0。

许可要求: 无
参数
materialName材料名称
propertyNames属性名称

◆ GetMultiThicknessLayerScheme()

NXString NXOpen::Preferences::FpcdPreferencesBuilder::GetMultiThicknessLayerScheme ( )

获取多层厚度的层方案。

返回
层方案名称
创建于NX2312.0.0。

许可要求: 无

◆ GetPlanarSegmentCurveDisplayData()

NXOpen::Preferences::FpcdPreferencesBuilder::PlanarSegmentCurvesDisplayData NXOpen::Preferences::FpcdPreferencesBuilder::GetPlanarSegmentCurveDisplayData ( NXOpen::Preferences::FpcdPreferencesBuilder::PlanarSegmentCurveTypes curveType)

获取指定平面段曲线类型的显示数据。

返回
弯边曲线的显示数据。
版本：NX2312.0.0。

许可要求：无
参数
curveType弯边曲线类型。

◆ HoleTreatmentType()

NXOpen::Features::SheetMetal::FeatureProperty NXOpen::Preferences::FpcdPreferencesBuilder::HoleTreatmentType ( )

获取展平图样孔处理类型
版本：NX2312.0.0

许可要求：无

◆ InsideCornerTreatmentType()

NXOpen::Features::SheetMetal::FeatureProperty NXOpen::Preferences::FpcdPreferencesBuilder::InsideCornerTreatmentType ( )

获取展平图样内角处理类型
版本：NX2312.0.0

许可要求：无

◆ IntegratePhysicalMaterialLibrary()

bool NXOpen::Preferences::FpcdPreferencesBuilder::IntegratePhysicalMaterialLibrary ( )

获取是否集成物理材料库
版本：NX2312.0.0

许可要求：无

◆ MaintainCircularShapeForHoles()

bool NXOpen::Preferences::FpcdPreferencesBuilder::MaintainCircularShapeForHoles ( )

获取是否保持展平图样中孔的圆形形状。
创建于NX2312.0.0。

许可证要求: 无

◆ MaterialThickness()

NXOpen::Expression * NXOpen::Preferences::FpcdPreferencesBuilder::MaterialThickness ( )

获取材料厚度
版本：NX2312.0.0

许可要求：无

◆ MinimumArcTolerance()

double NXOpen::Preferences::FpcdPreferencesBuilder::MinimumArcTolerance ( )

获取展平图样最小圆弧公差。仅当简化B样条曲线设为true时需要此参数。
版本：NX2312.0.0

许可要求：无

◆ NeutralFactor()

NXOpen::Expression * NXOpen::Preferences::FpcdPreferencesBuilder::NeutralFactor ( )

获取中性因子
版本：NX2312.0.0

许可要求：无

◆ OutsideCornerTreatmentType()

NXOpen::Features::SheetMetal::FeatureProperty NXOpen::Preferences::FpcdPreferencesBuilder::OutsideCornerTreatmentType ( )

获取展平图样外角处理类型
版本：NX2312.0.0

许可要求：无

◆ ParameterEntryType()

NXOpen::Preferences::FpcdPreferencesBuilder::ParameterEntryTypes NXOpen::Preferences::FpcdPreferencesBuilder::ParameterEntryType ( )

获取参数输入类型
版本：NX2312.0.0

许可要求：无

◆ RemoveBendReliefs()

bool NXOpen::Preferences::FpcdPreferencesBuilder::RemoveBendReliefs ( )

获取是否移除展平图样中的折弯让位槽
版本：NX2312.0.0

许可要求：无

◆ SetBottomFaceColor()

void NXOpen::Preferences::FpcdPreferencesBuilder::SetBottomFaceColor ( NXOpen::NXColor * bottomFaceColor)

设置底面颜色。
创建于NX2312.0.0。

许可要求: nx_flexible_pcb ("NX柔性印刷电路板")

参数
bottomFaceColor底面颜色。

◆ SetDeviationalTolerance()

void NXOpen::Preferences::FpcdPreferencesBuilder::SetDeviationalTolerance ( double deviationalTolerance)

设置展平图样偏差公差。仅当简化B样条曲线设为true时需要此参数。
版本：NX2312.0.0

许可要求：nx_flexible_pcb ("NX柔性印刷电路板")

参数
deviationalTolerance偏差公差

◆ SetFlatPatternCalloutOrientationType()

void NXOpen::Preferences::FpcdPreferencesBuilder::SetFlatPatternCalloutOrientationType ( NXOpen::Preferences::FpcdPreferencesBuilder::FlatPatternCalloutOrientationTypes orientation)

设置展平图样标注的方向类型。
版本：NX2312.0.0。

许可要求：nx_flexible_pcb ("NX柔性印刷电路板")

参数
orientation方向

◆ SetFlatPatternCalloutTypeContents() [1/2]

void NXOpen::Preferences::FpcdPreferencesBuilder::SetFlatPatternCalloutTypeContents ( const char * calloutType,
std::vector< NXString > & contents )

设置标注类型的内容。
版本：NX2312.0.0。

许可要求：nx_flexible_pcb ("NX柔性印刷电路板")

参数
calloutType要获取内容的标注类型名称。
contents标注类型的内容。

◆ SetFlatPatternCalloutTypeContents() [2/2]

void NXOpen::Preferences::FpcdPreferencesBuilder::SetFlatPatternCalloutTypeContents ( const NXString & calloutType,
std::vector< NXString > & contents )

设置指定标注类型的内容。
创建于NX2312.0.0。

许可证要求: nx_flexible_pcb ("NX柔性印刷电路板")

参数
calloutType要设置其内容的标注类型名称。
contents标注类型的内容。

◆ SetFlatPatternCalloutTypeDisplay() [1/2]

void NXOpen::Preferences::FpcdPreferencesBuilder::SetFlatPatternCalloutTypeDisplay ( const char * calloutType,
const NXOpen::Preferences::FpcdPreferencesBuilder::FlatPatternCalloutTypeDisplay & displayData )

设置指定标注类型的显示数据。
创建于NX2312.0.0。

许可证要求: nx_flexible_pcb ("NX柔性印刷电路板")

参数
calloutType要设置其显示数据的标注类型名称。
displayData标注类型的显示数据。

◆ SetFlatPatternCalloutTypeDisplay() [2/2]

void NXOpen::Preferences::FpcdPreferencesBuilder::SetFlatPatternCalloutTypeDisplay ( const NXString & calloutType,
const NXOpen::Preferences::FpcdPreferencesBuilder::FlatPatternCalloutTypeDisplay & displayData )

设置指定标注类型的显示数据。
创建于NX2312.0.0。

许可证要求: nx_flexible_pcb ("NX柔性印刷电路板")

参数
calloutType要设置其显示数据的标注类型名称。
displayData标注类型的显示数据。

◆ SetFlatPatternObjectTypeDisplay()

void NXOpen::Preferences::FpcdPreferencesBuilder::SetFlatPatternObjectTypeDisplay ( NXOpen::Preferences::FpcdPreferencesBuilder::FlatPatternObjectTypes objectType,
const NXOpen::Preferences::FpcdPreferencesBuilder::FlatPatternObjectTypeDisplay & displayData )

设置指定展平图样对象类型的显示数据
创建于NX2312.0.0。

许可证要求: nx_flexible_pcb ("NX柔性印刷电路板")

参数
objectType要设置其显示数据的对象类型。
displayData展平图样对象类型的显示数据。

◆ SetFlatSolidColor()

void NXOpen::Preferences::FpcdPreferencesBuilder::SetFlatSolidColor ( int flatSolidColor)

设置平面实体颜色
版本：NX2312.0.0

许可要求：nx_flexible_pcb ("NX柔性印刷电路板")

参数
flatSolidColor平面实体颜色

◆ SetFlatSolidLayer()

void NXOpen::Preferences::FpcdPreferencesBuilder::SetFlatSolidLayer ( int flatSolidLayer)

设置平面实体图层
版本：NX2312.0.0

许可要求：nx_flexible_pcb ("NX柔性印刷电路板")

参数
flatSolidLayer平面实体图层

◆ SetFlexibleCableContactFace()

void NXOpen::Preferences::FpcdPreferencesBuilder::SetFlexibleCableContactFace ( NXOpen::Preferences::FpcdPreferencesBuilder::FlexibleCableContactFaceOptions faceOption)

设置接触面。
创建于NX2312.0.0。

许可要求: nx_flexible_pcb ("NX柔性印刷电路板")

参数
faceOption接触面选项

◆ SetHoleTreatmentType()

void NXOpen::Preferences::FpcdPreferencesBuilder::SetHoleTreatmentType ( NXOpen::Features::SheetMetal::FeatureProperty holeTreatmentType)

设置展平图样孔处理类型
版本：NX2312.0.0

许可要求：nx_flexible_pcb ("NX柔性印刷电路板")

参数
holeTreatmentType孔处理类型

◆ SetInsideCornerTreatmentType()

void NXOpen::Preferences::FpcdPreferencesBuilder::SetInsideCornerTreatmentType ( NXOpen::Features::SheetMetal::FeatureProperty insideCornerTreatmentType)

设置展平图样内角处理类型
版本：NX2312.0.0

许可要求：nx_flexible_pcb ("NX柔性印刷电路板")

参数
insideCornerTreatmentType内角处理类型

◆ SetIntegratePhysicalMaterialLibrary()

void NXOpen::Preferences::FpcdPreferencesBuilder::SetIntegratePhysicalMaterialLibrary ( bool integratePhysicalMaterialLibrary)

设置是否集成物理材料库
版本：NX2312.0.0

许可要求：nx_flexible_pcb ("NX柔性印刷电路板")

参数
integratePhysicalMaterialLibrary是否集成物理材料库

◆ SetMaintainCircularShapeForHoles()

void NXOpen::Preferences::FpcdPreferencesBuilder::SetMaintainCircularShapeForHoles ( bool maintainCircularShapeForHoles)

设置是否保持展平图样中孔的圆形形状。
创建于NX2312.0.0。

许可证要求: nx_flexible_pcb ("NX柔性印刷电路板")

参数
maintainCircularShapeForHoles是否保持孔的圆形形状

◆ SetMaterial() [1/2]

void NXOpen::Preferences::FpcdPreferencesBuilder::SetMaterial ( const char * materialName)

为部件设置材料
创建于NX2312.0.0。

许可要求: nx_flexible_pcb ("NX柔性印刷电路板")

参数
materialName材料名称

◆ SetMaterial() [2/2]

void NXOpen::Preferences::FpcdPreferencesBuilder::SetMaterial ( const NXString & materialName)

为零件设置材料
版本：NX2312.0.0

许可要求：nx_flexible_pcb ("NX柔性印刷电路板")

参数
materialName材料名称

◆ SetMinimumArcTolerance()

void NXOpen::Preferences::FpcdPreferencesBuilder::SetMinimumArcTolerance ( double minimumArcTolerance)

设置展平图样最小圆弧公差。仅当简化B样条曲线设为true时需要此参数。
版本：NX2312.0.0

许可要求：nx_flexible_pcb ("NX柔性印刷电路板")

参数
minimumArcTolerance最小圆弧公差

◆ SetMultiThicknessLayerScheme() [1/2]

void NXOpen::Preferences::FpcdPreferencesBuilder::SetMultiThicknessLayerScheme ( const char * multiHeightLayerScheme)

设置多层厚度的层方案。
创建于NX2312.0.0。

许可要求: nx_flexible_pcb ("NX柔性印刷电路板")

参数
multiHeightLayerScheme层方案名称

◆ SetMultiThicknessLayerScheme() [2/2]

void NXOpen::Preferences::FpcdPreferencesBuilder::SetMultiThicknessLayerScheme ( const NXString & multiHeightLayerScheme)

设置多层厚度的层方案。
创建于NX2312.0.0。

许可要求: nx_flexible_pcb ("NX柔性印刷电路板")

参数
multiHeightLayerScheme层方案名称

◆ SetOutsideCornerTreatmentType()

void NXOpen::Preferences::FpcdPreferencesBuilder::SetOutsideCornerTreatmentType ( NXOpen::Features::SheetMetal::FeatureProperty outsideCornerTreatmentType)

设置展平图样外角处理类型
版本：NX2312.0.0

许可要求：nx_flexible_pcb ("NX柔性印刷电路板")

参数
outsideCornerTreatmentType外角处理类型

◆ SetParameterEntryType()

void NXOpen::Preferences::FpcdPreferencesBuilder::SetParameterEntryType ( NXOpen::Preferences::FpcdPreferencesBuilder::ParameterEntryTypes parameterEntryType)

设置参数输入类型
版本：NX2312.0.0

许可要求：nx_flexible_pcb ("NX柔性印刷电路板")

参数
parameterEntryType接触面选项

◆ SetPlanarSegmentCurveDisplayData()

void NXOpen::Preferences::FpcdPreferencesBuilder::SetPlanarSegmentCurveDisplayData ( NXOpen::Preferences::FpcdPreferencesBuilder::PlanarSegmentCurveTypes curveType,
const NXOpen::Preferences::FpcdPreferencesBuilder::PlanarSegmentCurvesDisplayData & displayData )

设置指定平面段曲线类型的显示数据。
版本：NX2312.0.0。

许可要求：nx_flexible_pcb ("NX柔性印刷电路板")

参数
curveType要返回显示数据的曲线类型。
displayData弯边曲线的显示数据。

◆ SetRemoveBendReliefs()

void NXOpen::Preferences::FpcdPreferencesBuilder::SetRemoveBendReliefs ( bool removeBendReliefs)

设置是否移除展平图样中的折弯让位槽。
创建于NX2312.0.0。

许可证要求: nx_flexible_pcb ("NX柔性印刷电路板")

参数
removeBendReliefs是否移除折弯让位槽

◆ SetSimplifyBSplines()

void NXOpen::Preferences::FpcdPreferencesBuilder::SetSimplifyBSplines ( bool simplifyBSplines)

设置是否简化展平图样中的B样条曲线
版本：NX2312.0.0

许可要求：nx_flexible_pcb ("NX柔性印刷电路板")

参数
simplifyBSplines是否简化B样条曲线

◆ SetTopFaceColor()

void NXOpen::Preferences::FpcdPreferencesBuilder::SetTopFaceColor ( NXOpen::NXColor * topFaceColor)

设置顶面颜色。
创建于NX2312.0.0。

许可要求: nx_flexible_pcb ("NX柔性印刷电路板")

参数
topFaceColor顶面颜色。

◆ SimplifyBSplines()

bool NXOpen::Preferences::FpcdPreferencesBuilder::SimplifyBSplines ( )

获取是否简化展平图样中的B样条曲线
版本：NX2312.0.0

许可要求：无

◆ TopFaceColor()

NXOpen::NXColor * NXOpen::Preferences::FpcdPreferencesBuilder::TopFaceColor ( )

返回顶面颜色。
创建于NX7.5.0。

许可要求: 无
