图像基类构建器更多...

#include <Display_ImageBaseBuilder.hxx>

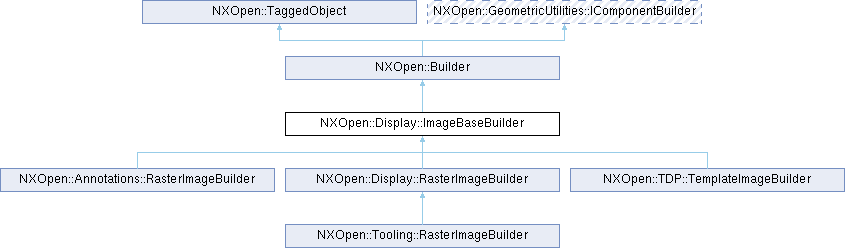

类 NXOpen::Display::ImageBaseBuilder 继承关系图:

Public 类型
enum	BasePointChoices { BasePointChoicesBottomLeft , BasePointChoicesBottomCenter , BasePointChoicesBottomRight , BasePointChoicesMiddleLeft , BasePointChoicesMiddleCenter , BasePointChoicesMiddleRight , BasePointChoicesTopLeft , BasePointChoicesTopCenter , BasePointChoicesTopRight , BasePointChoicesUserDefined }
enum	ImageColorModes { ImageColorModesRgb , ImageColorModesGreyscale , ImageColorModesMonochrome }
enum	InsertionPoint { InsertionPointDefault , InsertionPointUserDefined }
enum	ReferenceDirection { ReferenceDirectionHorizontal , ReferenceDirectionVertical }
enum	SizeOptions { SizeOptionsUserDefined , SizeOptionsImageSize , SizeOptionsReferenceScaling }
enum	TransparencyColorFrom { TransparencyColorFromNone , TransparencyColorFromFromImage , TransparencyColorFromPixelColor }

Public 成员函数
void	AlignImageToReferenceDirection ()
NXOpen::Display::ImageBaseBuilder::BasePointChoices	BasePointChoice ()
NXOpen::Display::ImageBaseBuilder::ImageColorModes	ColorMode ()
void	FlipHorizontal ()
void	FlipVertical ()
std::vector< double >	GetBackgroundColor ()
	获取图像的背景色（RGB值）。仅当 NXOpen::Display::ImageBaseBuilder::ColorMode 设置为 NXOpen::Display::ImageBaseBuilder::ImageColorModesGreyscale 时有效。输出数组的长度始终为3。双精度数组中的每个颜色值范围为0.0至1.0。
void	GetCornerPoints (NXOpen::Point3d point1, NXOpen::Point3d point2, NXOpen::Point3d point3, NXOpen::Point3d point4)
std::vector< double >	GetForegroundColor ()
	获取图像的前景色（RGB值）。仅当 NXOpen::Display::ImageBaseBuilder::ColorMode 设置为 NXOpen::Display::ImageBaseBuilder::ImageColorModesGreyscale 时有效。输出数组的长度始终为3。双精度数组中的每个颜色值范围为0.0至1.0。
std::vector< NXString >	GetImagesInPart ()
std::vector< double >	GetTransparentPixelColor ()
	获取图像的透明色（RGB值）。仅当 NXOpen::Display::ImageBaseBuilder::TransparencyColorOption 设置为 NXOpen::Display::ImageBaseBuilder::TransparencyColorFromPixelColor 时有效。输出数组的长度始终为3。双精度数组中的每个颜色值范围为0.0至1.0。
NXOpen::Expression *	Height ()
NXString	ImageFile ()
NXOpen::Point *	ImageReferencePoint1 ()
NXOpen::Point *	ImageReferencePoint2 ()
NXOpen::Point *	ImageReferencePoint3 ()
	获取图像参考点3。仅当 NXOpen::Display::ImageBaseBuilder::SizeOption 设置为 NXOpen::Display::ImageBaseBuilder::SizeOptionsReferenceScaling 且 NXOpen::Display::ImageBaseBuilder::LockAspectRatio 为 False 时有效。参考缩放通过定义图像参考点并将其与对应的模型参考点匹配来调整图像大小。创建于 NX9.0.0。许可证要求：无
NXOpen::Point3d	InsertionPointLocation ()
NXOpen::Display::ImageBaseBuilder::InsertionPoint	InsertionPointOption ()
bool	LockAspectRatio ()
NXOpen::Point *	ModelReferencePoint1 ()
NXOpen::Point *	ModelReferencePoint2 ()
	获取模型参考点2。仅当 NXOpen::Display::ImageBaseBuilder::SizeOption 设置为 NXOpen::Display::ImageBaseBuilder::SizeOptionsReferenceScaling 时有效。参考缩放通过定义图像参考点并将其与对应的模型参考点匹配来调整图像大小。创建于 NX9.0.0。许可证要求：无
NXOpen::Point *	ModelReferencePoint3 ()
	获取模型参考点3。仅当 NXOpen::Display::ImageBaseBuilder::SizeOption 设置为 NXOpen::Display::ImageBaseBuilder::SizeOptionsReferenceScaling 且 NXOpen::Display::ImageBaseBuilder::LockAspectRatio 为 False 时有效。参考缩放通过定义图像参考点并将其与对应的模型参考点匹配来调整图像大小。创建于 NX9.0.0。许可证要求：无
void	OrientViewToImage ()
int	OverallTranslucency ()
int	PixelColorTolerance ()
NXOpen::Display::ImageBaseBuilder::ReferenceDirection	ReferenceDirectionOption ()
void	ResetImageSize ()
NXOpen::Expression *	RotateAngleOfReferenceVector ()
void	RotateLeft ()
void	RotateRight ()
void	SetBackgroundColor (const std::vector< double > &backgroundColor)
	设置图像的背景色（RGB值）。仅当 NXOpen::Display::ImageBaseBuilder::ColorMode 设置为 NXOpen::Display::ImageBaseBuilder::ImageColorModesGreyscale 时有效。输入数组的长度应始终为3。双精度数组中的每个颜色值必须在0.0至1.0范围内。于NX9.0.0中创建。许可证要求：无
void	SetBasePointChoice (NXOpen::Display::ImageBaseBuilder::BasePointChoices basePoint)
void	SetColorMode (NXOpen::Display::ImageBaseBuilder::ImageColorModes colorMode)
void	SetCornerPoints (const NXOpen::Point3d &point1, const NXOpen::Point3d &point2, const NXOpen::Point3d &point3, const NXOpen::Point3d &point4)
void	SetForegroundColor (const std::vector< double > &foregroundColor)
	设置图像的前景色（RGB值）。仅当 NXOpen::Display::ImageBaseBuilder::ColorMode 设置为 NXOpen::Display::ImageBaseBuilder::ImageColorModesGreyscale 时有效。输入数组的长度应始终为3。双精度数组中的每个颜色值必须在0.0至1.0范围内。于NX9.0.0中创建。许可证要求：无
void	SetImageFile (const char *filename)
void	SetImageFile (const NXString &filename)
void	SetImageFromPart (const char *imageName)
void	SetImageFromPart (const NXString &imageName)
void	SetImageReferencePoint1 (NXOpen::Point *imageReferencePoint1)
void	SetImageReferencePoint2 (NXOpen::Point *imageReferencePoint2)
void	SetImageReferencePoint3 (NXOpen::Point *imageReferencePoint3)
	设置图像参考点3。仅当 NXOpen::Display::ImageBaseBuilder::SizeOption 设置为 NXOpen::Display::ImageBaseBuilder::SizeOptionsReferenceScaling 且 NXOpen::Display::ImageBaseBuilder::LockAspectRatio 为 False 时有效。参考缩放通过定义图像参考点并将其与对应的模型参考点匹配来调整图像大小。创建于 NX9.0.0。许可证要求：无
void	SetInsertionPointLocation (const NXOpen::Point3d &insertPoint)
void	SetInsertionPointOption (NXOpen::Display::ImageBaseBuilder::InsertionPoint insertPoint)
void	SetLockAspectRatio (bool lockAspectRatio)
void	SetModelReferencePoint1 (NXOpen::Point *modelReferencePoint1)
void	SetModelReferencePoint2 (NXOpen::Point *modelReferencePoint2)
	设置模型参考点2。仅当 NXOpen::Display::ImageBaseBuilder::SizeOption 设置为 NXOpen::Display::ImageBaseBuilder::SizeOptionsReferenceScaling 时有效。参考缩放通过定义图像参考点并将其与对应的模型参考点匹配来调整图像大小。创建于 NX9.0.0。许可证要求：无
void	SetModelReferencePoint3 (NXOpen::Point *modelReferencePoint3)
	设置模型参考点3。仅当 NXOpen::Display::ImageBaseBuilder::SizeOption 设置为 NXOpen::Display::ImageBaseBuilder::SizeOptionsReferenceScaling 且 NXOpen::Display::ImageBaseBuilder::LockAspectRatio 为 False 时有效。参考缩放通过定义图像参考点并将其与对应的模型参考点匹配来调整图像大小。创建于 NX9.0.0。许可证要求：无
void	SetOverallTranslucency (int overallTranslucency)
void	SetPixelColorTolerance (int colorTolerence)
void	SetReferenceDirectionOption (NXOpen::Display::ImageBaseBuilder::ReferenceDirection referenceDirection)
void	SetSizeOption (NXOpen::Display::ImageBaseBuilder::SizeOptions sizeOption)
void	SetTransparencyColorOption (NXOpen::Display::ImageBaseBuilder::TransparencyColorFrom transparencyColorOption)
void	SetTransparentPixelColor (const std::vector< double > &transparencyColor)
	设置图像的透明色（RGB值）。仅当 NXOpen::Display::ImageBaseBuilder::TransparencyColorOption 设置为 NXOpen::Display::ImageBaseBuilder::TransparencyColorFromPixelColor 时有效。输入数组的长度应始终为3。双精度数组中的每个颜色值必须在0.0至1.0范围内。于NX9.0.0中创建。许可证要求：无
void	SetUserBasePoint (NXOpen::Point *basePoint)
void	SetUserInsertionPoint (NXOpen::Point *insertPoint)
void	SetUserReferenceDirection (NXOpen::Direction *userDirection)
NXOpen::Display::ImageBaseBuilder::SizeOptions	SizeOption ()
NXOpen::Display::ImageBaseBuilder::TransparencyColorFrom	TransparencyColorOption ()
NXOpen::Point *	UserBasePoint ()
NXOpen::Point *	UserInsertionPoint ()
NXOpen::Direction *	UserReferenceDirection ()
NXOpen::Expression *	Width ()
	获取图像宽度作为 NXOpen::Expression。返回的 NXOpen::Expression 与此对象不关联。当 NXOpen::Display::ImageBaseBuilder::SizeOption 设置为 NXOpen::Display::ImageBaseBuilder::SizeOptionsUserDefined 时，使用 NXOpen::Display::ImageBaseBuilder::SetCornerPoints 设置图像大小。创建于 NX9.0.0。许可证要求：无
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_ImageBaseBuilderBuilder

详细描述

图像基类构建器

表示 NXOpen::Display::ImageBaseBuilder 。用作所有 NXOpen::Display::ImageBase 构建器的基类。 NXOpen::Display::ImageBase 基类提供基于图像的对象的定义、定向、尺寸设置和显示设置控件。
这是一个抽象类，无法实例化。

于 NX9.0.0 版本创建。

成员枚举类型说明

◆ BasePointChoices

enum NXOpen::Display::ImageBaseBuilder::BasePointChoices

指定图像参考基点选择。

枚举值
BasePointChoicesBottomLeft	左下
BasePointChoicesBottomCenter	底部中心
BasePointChoicesBottomRight	左下
BasePointChoicesMiddleLeft	左中
BasePointChoicesMiddleCenter	中心
BasePointChoicesMiddleRight	右中
BasePointChoicesTopLeft	左上
BasePointChoicesTopCenter	顶部中心
BasePointChoicesTopRight	右上
BasePointChoicesUserDefined	用户定义

◆ ImageColorModes

enum NXOpen::Display::ImageBaseBuilder::ImageColorModes

描述图像颜色模式。

枚举值
ImageColorModesRgb	RGB颜色模式
ImageColorModesGreyscale	灰度颜色模式
ImageColorModesMonochrome	单色颜色模式

◆ InsertionPoint

enum NXOpen::Display::ImageBaseBuilder::InsertionPoint

描述插入点类型。

枚举值
InsertionPointDefault	默认插入点类型
InsertionPointUserDefined	用户定义插入点类型

◆ ReferenceDirection

enum NXOpen::Display::ImageBaseBuilder::ReferenceDirection

指定图像对齐参考方向类型。

枚举值
ReferenceDirectionHorizontal	水平参考方向
ReferenceDirectionVertical	垂直参考方向

◆ SizeOptions

enum NXOpen::Display::ImageBaseBuilder::SizeOptions

描述尺寸选项。

枚举值
SizeOptionsUserDefined	用户定义选项
SizeOptionsImageSize	图像尺寸选项
SizeOptionsReferenceScaling	参考缩放选项

◆ TransparencyColorFrom

enum NXOpen::Display::ImageBaseBuilder::TransparencyColorFrom

透明色来源

枚举值
TransparencyColorFromNone	无透明色
TransparencyColorFromFromImage	图像透明色
TransparencyColorFromPixelColor	像素颜色

成员函数说明

◆ AlignImageToReferenceDirection()

void NXOpen::Display::ImageBaseBuilder::AlignImageToReferenceDirection ( )

将图像对齐到参考方向
创建于NX9.0.0。

许可证要求：无

◆ BasePointChoice()

NXOpen::Display::ImageBaseBuilder::BasePointChoices NXOpen::Display::ImageBaseBuilder::BasePointChoice ( )

获取图像参考基准点选项。若选择 NXOpen::Display::ImageBaseBuilder::BasePointChoicesUserDefined , 使用 NXOpen::Display::ImageBaseBuilder::SetUserBasePoint 设置一个点作为用户定义点。
创建于NX9.0.0.

许可要求: 无

◆ ColorMode()

NXOpen::Display::ImageBaseBuilder::ImageColorModes NXOpen::Display::ImageBaseBuilder::ColorMode ( )

获取图像的显示颜色模式。
于NX9.0.0版本创建。

许可证要求：无

◆ FlipHorizontal()

void NXOpen::Display::ImageBaseBuilder::FlipHorizontal ( )

水平翻转图像。
创建于NX9.0.0。

许可证要求：无

◆ FlipVertical()

void NXOpen::Display::ImageBaseBuilder::FlipVertical ( )

垂直翻转图像。
创建于NX9.0.0。

许可证要求：无

◆ GetBackgroundColor()

std::vector< double > NXOpen::Display::ImageBaseBuilder::GetBackgroundColor ( )

获取图像的背景色（RGB值）。仅当 NXOpen::Display::ImageBaseBuilder::ColorMode 设置为 NXOpen::Display::ImageBaseBuilder::ImageColorModesGreyscale 时有效。输出数组的长度始终为3。双精度数组中的每个颜色值范围为0.0至1.0。

返回: RGB颜色数组
于NX9.0.0中创建。

许可证要求：无

◆ GetCornerPoints()

void NXOpen::Display::ImageBaseBuilder::GetCornerPoints	(	NXOpen::Point3d *	point1,
		NXOpen::Point3d *	point2,
		NXOpen::Point3d *	point3,
		NXOpen::Point3d *	point4 )

获取图像角点。这些点定义一个矩形区域，并按逆时针顺序排列。
创建于NX9.0.0。

许可证要求：无

参数

point1	图像的第一个角点
point2	图像的第二个角点
point3	图像的第三个角点
point4	图像的第四个角点

◆ GetForegroundColor()

std::vector< double > NXOpen::Display::ImageBaseBuilder::GetForegroundColor ( )

获取图像的前景色（RGB值）。仅当 NXOpen::Display::ImageBaseBuilder::ColorMode 设置为 NXOpen::Display::ImageBaseBuilder::ImageColorModesGreyscale 时有效。输出数组的长度始终为3。双精度数组中的每个颜色值范围为0.0至1.0。

返回: RGB颜色数组
于NX9.0.0中创建。

许可证要求：无

◆ GetImagesInPart()

std::vector< NXString > NXOpen::Display::ImageBaseBuilder::GetImagesInPart ( )

提供当前部件文件中保存的NXOpen::Display::ImageData 对象的名称列表。

返回: NXOpen::Display::ImageData 名称数组
创建于NX9.0.0。

许可证要求：无

◆ GetTransparentPixelColor()

std::vector< double > NXOpen::Display::ImageBaseBuilder::GetTransparentPixelColor ( )

获取图像的透明色（RGB值）。仅当 NXOpen::Display::ImageBaseBuilder::TransparencyColorOption 设置为 NXOpen::Display::ImageBaseBuilder::TransparencyColorFromPixelColor 时有效。输出数组的长度始终为3。双精度数组中的每个颜色值范围为0.0至1.0。

返回: RGB颜色数组
于NX9.0.0中创建。

许可证要求：无

◆ Height()

NXOpen::Expression * NXOpen::Display::ImageBaseBuilder::Height ( )

获取图像高度，返回一个NXOpen::Expression 对象。返回的NXOpen::Expression 与该对象无关联。当NXOpen::Display::ImageBaseBuilder::SizeOption 设置为NXOpen::Display::ImageBaseBuilder::SizeOptionsUserDefined 时，使用NXOpen::Display::ImageBaseBuilder::SetCornerPoints 设置图像尺寸。
于NX9.0.0版本创建。

许可证要求：无

◆ ImageFile()

NXString NXOpen::Display::ImageBaseBuilder::ImageFile ( )

返回图像文件
创建于NX9.0.0。

许可证要求：无

◆ ImageReferencePoint1()

NXOpen::Point * NXOpen::Display::ImageBaseBuilder::ImageReferencePoint1 ( )

返回图像参考点1。仅当 NXOpen::Display::ImageBaseBuilder::SizeOption 设为 NXOpen::Display::ImageBaseBuilder::SizeOptionsReferenceScaling 时有效。参考缩放通过定义图像参考点并将其与对应的模型参考点匹配来调整图像尺寸。
于NX9.0.0版本创建。

许可证要求：无

◆ ImageReferencePoint2()

NXOpen::Point * NXOpen::Display::ImageBaseBuilder::ImageReferencePoint2 ( )

返回图像参考点2。仅当 NXOpen::Display::ImageBaseBuilder::SizeOption 设为 NXOpen::Display::ImageBaseBuilder::SizeOptionsReferenceScaling 时有效。参考缩放通过定义图像参考点并将其与对应的模型参考点匹配来调整图像尺寸。
于NX9.0.0版本创建。

许可证要求：无

◆ InsertionPointLocation()

NXOpen::Point3d NXOpen::Display::ImageBaseBuilder::InsertionPointLocation ( )

获取图像的插入点。
于NX1847.0.0版本创建。

许可证要求：无

◆ InsertionPointOption()

NXOpen::Display::ImageBaseBuilder::InsertionPoint NXOpen::Display::ImageBaseBuilder::InsertionPointOption ( )

获取图像插入点类型
创建于NX9.0.0.

许可要求: 无

◆ LockAspectRatio()

bool NXOpen::Display::ImageBaseBuilder::LockAspectRatio ( )

返回锁定宽高比
于NX9.0.0版本创建。

许可证要求：无

◆ ModelReferencePoint1()

NXOpen::Point * NXOpen::Display::ImageBaseBuilder::ModelReferencePoint1 ( )

返回模型参考点1。仅当 NXOpen::Display::ImageBaseBuilder::SizeOption 设为 NXOpen::Display::ImageBaseBuilder::SizeOptionsReferenceScaling 时有效。参考缩放通过定义图像参考点并将其与对应的模型参考点匹配来调整图像尺寸。
于NX9.0.0版本创建。

许可证要求：无

◆ OrientViewToImage()

void NXOpen::Display::ImageBaseBuilder::OrientViewToImage ( )

定向并调整工作视图的观察方向，使其沿图像的反向法线方向
创建于NX9.0.0。

许可证要求：无

◆ OverallTranslucency()

int NXOpen::Display::ImageBaseBuilder::OverallTranslucency ( )

获取整体透明度。取值范围为0到100。
于NX9.0.0版本创建。

许可证要求：无

◆ PixelColorTolerance()

int NXOpen::Display::ImageBaseBuilder::PixelColorTolerance ( )

获取透明像素颜色容差。取值范围为0到255。
于NX9.0.0版本创建。

许可证要求：无

◆ ReferenceDirectionOption()

NXOpen::Display::ImageBaseBuilder::ReferenceDirection NXOpen::Display::ImageBaseBuilder::ReferenceDirectionOption ( )

获取图像对齐参考方向类型。 NXOpen::Display::ImageBaseBuilder::ReferenceDirectionHorizontal 表示旋转图像使其水平方向与用户指定的参考方向（如果已定义）对齐。
创建于NX9.0.0.

许可要求: 无

◆ ResetImageSize()

void NXOpen::Display::ImageBaseBuilder::ResetImageSize ( )

将图像重置为原始尺寸。
于NX9.0.0版本创建。

许可证要求：无

◆ RotateAngleOfReferenceVector()

NXOpen::Expression * NXOpen::Display::ImageBaseBuilder::RotateAngleOfReferenceVector ( )

返回图像从对齐参考方向的当前旋转角度
创建于NX9.0.0。

许可证要求：无

◆ RotateLeft()

void NXOpen::Display::ImageBaseBuilder::RotateLeft ( )

将图像逆时针旋转90度。
创建于NX9.0.0。

许可证要求：无

◆ RotateRight()

void NXOpen::Display::ImageBaseBuilder::RotateRight ( )

将图像顺时针旋转90度。
创建于NX9.0.0。

许可证要求：无

◆ SetBackgroundColor()

void NXOpen::Display::ImageBaseBuilder::SetBackgroundColor ( const std::vector< double > & backgroundColor )

设置图像的背景色（RGB值）。仅当 NXOpen::Display::ImageBaseBuilder::ColorMode 设置为 NXOpen::Display::ImageBaseBuilder::ImageColorModesGreyscale 时有效。输入数组的长度应始终为3。双精度数组中的每个颜色值必须在0.0至1.0范围内。
于NX9.0.0中创建。

许可证要求：无

参数

backgroundColor RGB颜色数组

◆ SetBasePointChoice()

void NXOpen::Display::ImageBaseBuilder::SetBasePointChoice ( NXOpen::Display::ImageBaseBuilder::BasePointChoices basePoint )

设置图像参考基准点选项。若选择 NXOpen::Display::ImageBaseBuilder::BasePointChoicesUserDefined , 使用 NXOpen::Display::ImageBaseBuilder::SetUserBasePoint 设置一个点作为用户定义点。
创建于NX9.0.0.

许可要求: 无

参数

basePoint 基准点

◆ SetColorMode()

void NXOpen::Display::ImageBaseBuilder::SetColorMode ( NXOpen::Display::ImageBaseBuilder::ImageColorModes colorMode )

设置图像的显示颜色模式。
于NX9.0.0版本创建。

许可证要求：无

参数

colorMode colormode

◆ SetCornerPoints()

void NXOpen::Display::ImageBaseBuilder::SetCornerPoints	(	const NXOpen::Point3d &	point1,
		const NXOpen::Point3d &	point2,
		const NXOpen::Point3d &	point3,
		const NXOpen::Point3d &	point4 )

设置图像角点。这些点必须定义一个矩形区域，并按逆时针顺序排列。
于NX9.0.0中创建。

许可证要求：无

参数

point1	图像的第一个角点
point2	图像的第二个角点
point3	图像的第三个角点
point4	图像的第四个角点

◆ SetForegroundColor()

void NXOpen::Display::ImageBaseBuilder::SetForegroundColor ( const std::vector< double > & foregroundColor )

设置图像的前景色（RGB值）。仅当 NXOpen::Display::ImageBaseBuilder::ColorMode 设置为 NXOpen::Display::ImageBaseBuilder::ImageColorModesGreyscale 时有效。输入数组的长度应始终为3。双精度数组中的每个颜色值必须在0.0至1.0范围内。
于NX9.0.0中创建。

许可证要求：无

参数

foregroundColor RGB颜色数组

◆ SetImageFile() [1/2]

void NXOpen::Display::ImageBaseBuilder::SetImageFile ( const char * filename )

设置图像文件
创建于NX9.0.0。

许可证要求：无

参数

filename 文件名

◆ SetImageFile() [2/2]

void NXOpen::Display::ImageBaseBuilder::SetImageFile ( const NXString & filename )

设置图像文件
创建于NX9.0.0。

许可证要求：无

参数

filename 文件名

◆ SetImageFromPart() [1/2]

void NXOpen::Display::ImageBaseBuilder::SetImageFromPart ( const char * imageName )

将当前存储在部件中的NXOpen::Display::ImageData 对象设置为构建器使用的图像。
创建于NX9.0.0。

许可证要求：无

参数

imageName NXOpen::Display::ImageData 对象的名称

◆ SetImageFromPart() [2/2]

void NXOpen::Display::ImageBaseBuilder::SetImageFromPart ( const NXString & imageName )

将当前存储在部件中的NXOpen::Display::ImageData 对象设置为构建器使用的图像。
创建于NX9.0.0。

许可证要求：无

参数

imageName NXOpen::Display::ImageData 对象的名称

◆ SetImageReferencePoint1()

void NXOpen::Display::ImageBaseBuilder::SetImageReferencePoint1 ( NXOpen::Point * imageReferencePoint1 )

设置图像参考点1。仅当 NXOpen::Display::ImageBaseBuilder::SizeOption 设为 NXOpen::Display::ImageBaseBuilder::SizeOptionsReferenceScaling 时有效。参考缩放通过定义图像参考点并将其与对应的模型参考点匹配来调整图像尺寸。
于NX9.0.0版本创建。

许可证要求：无

参数

imageReferencePoint1 图像参考点1

◆ SetImageReferencePoint2()

void NXOpen::Display::ImageBaseBuilder::SetImageReferencePoint2 ( NXOpen::Point * imageReferencePoint2 )

设置图像参考点2。仅当 NXOpen::Display::ImageBaseBuilder::SizeOption 设为 NXOpen::Display::ImageBaseBuilder::SizeOptionsReferenceScaling 时有效。参考缩放通过定义图像参考点并将其与对应的模型参考点匹配来调整图像尺寸。
于NX9.0.0版本创建。

许可证要求：无

参数

imageReferencePoint2 图像参考点2

◆ SetImageReferencePoint3()

void NXOpen::Display::ImageBaseBuilder::SetImageReferencePoint3 ( NXOpen::Point * imageReferencePoint3 )

设置图像参考点3。仅当 NXOpen::Display::ImageBaseBuilder::SizeOption 设置为 NXOpen::Display::ImageBaseBuilder::SizeOptionsReferenceScaling 且 NXOpen::Display::ImageBaseBuilder::LockAspectRatio 为 False 时有效。参考缩放通过定义图像参考点并将其与对应的模型参考点匹配来调整图像大小。
创建于 NX9.0.0。

许可证要求：无

参数

imageReferencePoint3 imagereferencepoint3

◆ SetInsertionPointLocation()

void NXOpen::Display::ImageBaseBuilder::SetInsertionPointLocation ( const NXOpen::Point3d & insertPoint )

设置图像的插入点。
于NX1847.0.0版本创建。

许可证要求：无

参数

insertPoint insertpoint

◆ SetInsertionPointOption()

void NXOpen::Display::ImageBaseBuilder::SetInsertionPointOption ( NXOpen::Display::ImageBaseBuilder::InsertionPoint insertPoint )

设置图像插入点类型
创建于NX9.0.0.

许可要求: 无

参数

insertPoint 插入点

◆ SetLockAspectRatio()

void NXOpen::Display::ImageBaseBuilder::SetLockAspectRatio ( bool lockAspectRatio )

设置锁定宽高比
于NX9.0.0版本创建。

许可证要求：无

参数

lockAspectRatio 锁定宽高比

◆ SetModelReferencePoint1()

void NXOpen::Display::ImageBaseBuilder::SetModelReferencePoint1 ( NXOpen::Point * modelReferencePoint1 )

设置模型参考点1。仅当 NXOpen::Display::ImageBaseBuilder::SizeOption 设为 NXOpen::Display::ImageBaseBuilder::SizeOptionsReferenceScaling 时有效。参考缩放通过定义图像参考点并将其与对应的模型参考点匹配来调整图像尺寸。
于NX9.0.0版本创建。

许可证要求：无

参数

modelReferencePoint1 模型参考点1

◆ SetModelReferencePoint2()

void NXOpen::Display::ImageBaseBuilder::SetModelReferencePoint2 ( NXOpen::Point * modelReferencePoint2 )

设置模型参考点2。仅当 NXOpen::Display::ImageBaseBuilder::SizeOption 设置为 NXOpen::Display::ImageBaseBuilder::SizeOptionsReferenceScaling 时有效。参考缩放通过定义图像参考点并将其与对应的模型参考点匹配来调整图像大小。
创建于 NX9.0.0。

许可证要求：无

参数

modelReferencePoint2 modelreferencepoint2

◆ SetModelReferencePoint3()

void NXOpen::Display::ImageBaseBuilder::SetModelReferencePoint3 ( NXOpen::Point * modelReferencePoint3 )

设置模型参考点3。仅当 NXOpen::Display::ImageBaseBuilder::SizeOption 设置为 NXOpen::Display::ImageBaseBuilder::SizeOptionsReferenceScaling 且 NXOpen::Display::ImageBaseBuilder::LockAspectRatio 为 False 时有效。参考缩放通过定义图像参考点并将其与对应的模型参考点匹配来调整图像大小。
创建于 NX9.0.0。

许可证要求：无

参数

modelReferencePoint3 modelreferencepoint3

◆ SetOverallTranslucency()

void NXOpen::Display::ImageBaseBuilder::SetOverallTranslucency ( int overallTranslucency )

设置整体透明度。取值范围为0到100。
于NX9.0.0版本创建。

许可证要求：无

参数

overallTranslucency overalltranslucency

◆ SetPixelColorTolerance()

void NXOpen::Display::ImageBaseBuilder::SetPixelColorTolerance ( int colorTolerence )

设置透明像素颜色容差。取值范围为0到255。
于NX9.0.0版本创建。

许可证要求：无

参数

colorTolerence colortolerence

◆ SetReferenceDirectionOption()

void NXOpen::Display::ImageBaseBuilder::SetReferenceDirectionOption ( NXOpen::Display::ImageBaseBuilder::ReferenceDirection referenceDirection )

设置图像对齐参考方向类型。 NXOpen::Display::ImageBaseBuilder::ReferenceDirectionHorizontal 表示旋转图像使其水平方向与用户指定的参考方向（如果已定义）对齐。
创建于NX9.0.0.

许可要求: 无

参数

referenceDirection 参考方向

◆ SetSizeOption()

void NXOpen::Display::ImageBaseBuilder::SetSizeOption ( NXOpen::Display::ImageBaseBuilder::SizeOptions sizeOption )

设置尺寸选项
于NX9.0.0版本创建。

许可证要求：无

参数

sizeOption 尺寸选项

◆ SetTransparencyColorOption()

void NXOpen::Display::ImageBaseBuilder::SetTransparencyColorOption ( NXOpen::Display::ImageBaseBuilder::TransparencyColorFrom transparencyColorOption )

设置透明色选项
于NX9.0.0中创建。

许可证要求：无

参数

transparencyColorOption 透明色选项

◆ SetTransparentPixelColor()

void NXOpen::Display::ImageBaseBuilder::SetTransparentPixelColor ( const std::vector< double > & transparencyColor )

设置图像的透明色（RGB值）。仅当 NXOpen::Display::ImageBaseBuilder::TransparencyColorOption 设置为 NXOpen::Display::ImageBaseBuilder::TransparencyColorFromPixelColor 时有效。输入数组的长度应始终为3。双精度数组中的每个颜色值必须在0.0至1.0范围内。
于NX9.0.0中创建。

许可证要求：无

参数

transparencyColor RGB颜色数组

◆ SetUserBasePoint()

void NXOpen::Display::ImageBaseBuilder::SetUserBasePoint ( NXOpen::Point * basePoint )

设置用户定义的基准点。仅当 NXOpen::Display::ImageBaseBuilder::BasePointChoice 设置为 NXOpen::Display::ImageBaseBuilder::BasePointChoicesUserDefined 时有效。
创建于NX9.0.0.

许可要求: 无

参数

basePoint 基准点

◆ SetUserInsertionPoint()

void NXOpen::Display::ImageBaseBuilder::SetUserInsertionPoint ( NXOpen::Point * insertPoint )

设置用户定义的插入点
创建于NX9.0.0.

许可要求: 无

参数

insertPoint 插入点

◆ SetUserReferenceDirection()

void NXOpen::Display::ImageBaseBuilder::SetUserReferenceDirection ( NXOpen::Direction * userDirection )

设置用户定义的参考方向矢量。垂直于图像平面的方向无效。
创建于NX9.0.0。

许可证要求：无

参数

userDirection 用户方向

◆ SizeOption()

NXOpen::Display::ImageBaseBuilder::SizeOptions NXOpen::Display::ImageBaseBuilder::SizeOption ( )

返回尺寸选项
于NX9.0.0版本创建。

许可证要求：无

◆ TransparencyColorOption()

NXOpen::Display::ImageBaseBuilder::TransparencyColorFrom NXOpen::Display::ImageBaseBuilder::TransparencyColorOption ( )

获取透明色选项
于NX9.0.0中创建。

许可证要求：无

◆ UserBasePoint()

NXOpen::Point * NXOpen::Display::ImageBaseBuilder::UserBasePoint ( )

获取用户定义的基准点。仅当 NXOpen::Display::ImageBaseBuilder::BasePointChoice 设置为 NXOpen::Display::ImageBaseBuilder::BasePointChoicesUserDefined 时有效。
创建于NX9.0.0.

许可要求: 无

◆ UserInsertionPoint()

NXOpen::Point * NXOpen::Display::ImageBaseBuilder::UserInsertionPoint ( )

获取用户定义的插入点
创建于NX9.0.0.

许可要求: 无

◆ UserReferenceDirection()

NXOpen::Direction * NXOpen::Display::ImageBaseBuilder::UserReferenceDirection ( )

获取用户定义的参考方向矢量。垂直于图像平面的方向无效。
创建于NX9.0.0.

许可要求: 无

Public 类型

Public 成员函数

友元

详细描述

成员枚举类型说明

◆ BasePointChoices

◆ ImageColorModes

◆ InsertionPoint

◆ ReferenceDirection

◆ SizeOptions

◆ TransparencyColorFrom

成员函数说明

◆ AlignImageToReferenceDirection()

◆ BasePointChoice()

◆ ColorMode()

◆ FlipHorizontal()

◆ FlipVertical()

◆ GetBackgroundColor()

◆ GetCornerPoints()

◆ GetForegroundColor()

◆ GetImagesInPart()

◆ GetTransparentPixelColor()

◆ Height()

◆ ImageFile()

◆ ImageReferencePoint1()

◆ ImageReferencePoint2()

◆ InsertionPointLocation()

◆ InsertionPointOption()

◆ LockAspectRatio()

◆ ModelReferencePoint1()

◆ OrientViewToImage()

◆ OverallTranslucency()

◆ PixelColorTolerance()

◆ ReferenceDirectionOption()

◆ ResetImageSize()

◆ RotateAngleOfReferenceVector()

◆ RotateLeft()

◆ RotateRight()

◆ SetBackgroundColor()

◆ SetBasePointChoice()

◆ SetColorMode()

◆ SetCornerPoints()

◆ SetForegroundColor()

◆ SetImageFile() [1/2]

◆ SetImageFile() [2/2]

◆ SetImageFromPart() [1/2]

◆ SetImageFromPart() [2/2]

◆ SetImageReferencePoint1()

◆ SetImageReferencePoint2()

◆ SetImageReferencePoint3()

◆ SetInsertionPointLocation()

◆ SetInsertionPointOption()

◆ SetLockAspectRatio()

◆ SetModelReferencePoint1()

◆ SetModelReferencePoint2()

◆ SetModelReferencePoint3()

◆ SetOverallTranslucency()

◆ SetPixelColorTolerance()

◆ SetReferenceDirectionOption()

◆ SetSizeOption()

◆ SetTransparencyColorOption()

◆ SetTransparentPixelColor()

◆ SetUserBasePoint()

◆ SetUserInsertionPoint()

◆ SetUserReferenceDirection()

◆ SizeOption()

◆ TransparencyColorOption()

◆ UserBasePoint()

◆ UserInsertionPoint()

◆ UserReferenceDirection()
