NXOpen::SketchEllipseBuilder类 参考

草图椭圆构建器 更多...

#include <SketchEllipseBuilder.hxx>

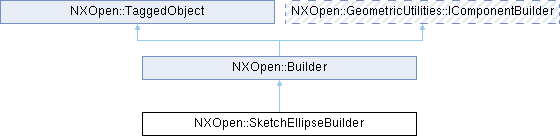

类 NXOpen::SketchEllipseBuilder 继承关系图:

Public 成员函数
NXOpen::Point *	CenterPoint ()
bool	Closed ()
NXOpen::Expression *	EndAngle ()
void	HandleComplement ()
NXOpen::Point *	MajorPoint ()
NXOpen::Expression *	MajorRadius ()
NXOpen::Point *	MinorPoint ()
NXOpen::Expression *	MinorRadius ()
NXOpen::Expression *	RotationAngle ()
void	SetCenterPoint (NXOpen::Point *centerPoint)
void	SetClosed (bool closed)
void	SetMajorPoint (NXOpen::Point *majorPoint)
void	SetMinorPoint (NXOpen::Point *minorPoint)
NXOpen::Expression *	StartAngle ()
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_SketchEllipseBuilderBuilder

详细描述

草图椭圆构建器

表示 NXOpen::SketchEllipseBuilder 构建器
要创建此类的新实例，请使用 NXOpen::SketchCollection::CreateSketchEllipseBuilder
默认值。

属性	值
闭合	true
结束角度.值	360
长轴半径.值	50 (毫米单位), 2 (英寸单位)
短轴半径.值	25 (毫米单位), 1 (英寸单位)
旋转角度.值	0
起始角度.值	0

创建于 NX6.0.0。

成员函数说明

CenterPoint()

NXOpen::Point * NXOpen::SketchEllipseBuilder::CenterPoint

(

)

返回中心点
创建于 NX6.0.0。

许可要求：无

Closed()

bool NXOpen::SketchEllipseBuilder::Closed

(

)

返回闭合标志
创建于 NX6.0.0。

许可要求：无

EndAngle()

NXOpen::Expression * NXOpen::SketchEllipseBuilder::EndAngle

(

)

返回结束角度
创建于 NX6.0.0。

许可要求：无

HandleComplement()

void NXOpen::SketchEllipseBuilder::HandleComplement

(

)

当需要补充椭圆时，调整椭圆顶点上的约束和尺寸
创建于 NX10.0.0。

许可要求：无

MajorPoint()

NXOpen::Point * NXOpen::SketchEllipseBuilder::MajorPoint

(

)

返回长轴上用于计算长轴半径的点
创建于 NX6.0.0。

许可要求：无

MajorRadius()

NXOpen::Expression * NXOpen::SketchEllipseBuilder::MajorRadius

(

)

返回长轴半径
创建于 NX6.0.0。

许可要求：无

MinorPoint()

NXOpen::Point * NXOpen::SketchEllipseBuilder::MinorPoint

(

)

返回短轴上用于计算短轴半径的点
创建于 NX6.0.0。

许可要求：无

MinorRadius()

NXOpen::Expression * NXOpen::SketchEllipseBuilder::MinorRadius

(

)

返回短轴半径
创建于 NX6.0.0。

许可要求：无

RotationAngle()

NXOpen::Expression * NXOpen::SketchEllipseBuilder::RotationAngle

(

)

返回旋转角度
创建于 NX6.0.0。

许可要求：无

SetCenterPoint()

void NXOpen::SketchEllipseBuilder::SetCenterPoint

(

NXOpen::Point *

centerPoint

)

设置中心点
创建于 NX6.0.0。

许可要求：无

参数

centerPoint

中心点

SetClosed()

void NXOpen::SketchEllipseBuilder::SetClosed

(

bool

closed

)

设置闭合标志
创建于 NX6.0.0。

许可要求：无

参数

closed

闭合

SetMajorPoint()

void NXOpen::SketchEllipseBuilder::SetMajorPoint

(

NXOpen::Point *

majorPoint

)

设置长轴上用于计算长轴半径的点
创建于 NX6.0.0。

许可要求：无

参数

majorPoint

长轴点

SetMinorPoint()

void NXOpen::SketchEllipseBuilder::SetMinorPoint

(

NXOpen::Point *

minorPoint

)

设置短轴上用于计算短轴半径的点
创建于 NX6.0.0。

许可要求：无

参数

minorPoint

短轴点

StartAngle()

NXOpen::Expression * NXOpen::SketchEllipseBuilder::StartAngle

(

)

返回起始角度
创建于 NX6.0.0。

许可要求：无
