NXOpen::GeometricAnalysis::GeometricProperties类 参考

几何属性分析类 更多...

#include <GeometricAnalysis_GeometricProperties.hxx>

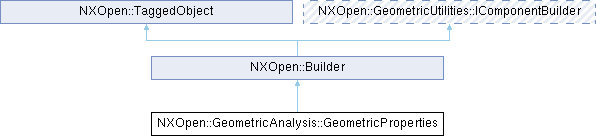

类 NXOpen::GeometricAnalysis::GeometricProperties 继承关系图:

类
struct	CaeCurve
struct	CaeFace
struct	Edge
struct	Face

Public 类型
enum	Entity { EntityFace , EntityEdge , EntityCaeFace , EntityCaeCurve }
enum	OutputType { OutputTypeDynamic , OutputTypeStatic }
enum	Status { StatusSuccess , StatusInvalidInput , StatusFailed }

Public 成员函数
NXOpen::GeometricAnalysis::GeometricProperties::Status	GetCaeCurveProperties (NXOpen::NXObject *entityTag, const NXOpen::Point3d &absPoint, NXOpen::GeometricAnalysis::GeometricProperties::CaeCurve *caeCurve)
NXOpen::GeometricAnalysis::GeometricProperties::Status	GetCaeFaceProperties (NXOpen::NXObject *entityTag, const NXOpen::Point3d &absPoint, NXOpen::GeometricAnalysis::GeometricProperties::CaeFace *caeFace)
NXOpen::GeometricAnalysis::GeometricProperties::Status	GetEdgeProperties (NXOpen::NXObject *entityTag, const NXOpen::Point3d &absPoint, NXOpen::GeometricAnalysis::GeometricProperties::Edge *edge)
NXOpen::GeometricAnalysis::GeometricProperties::Status	GetFaceProperties (NXOpen::NXObject *entityTag, const NXOpen::Point3d &absPoint, NXOpen::GeometricAnalysis::GeometricProperties::Face *face)
NXOpen::GeometricAnalysis::GeometricProperties::Status	ListProperties (const NXOpen::Point3d &absPoint)
NXOpen::GeometricAnalysis::GeometricProperties::Status	ListProperties (NXOpen::NXObject *entityTag, const NXOpen::Point3d &absPoint)
NXOpen::SelectObjectList *	ObjectsForAnalysis ()
NXOpen::GeometricAnalysis::GeometricProperties::OutputType	OutputMethod ()
void	Reset ()
void	SetOutputMethod (NXOpen::GeometricAnalysis::GeometricProperties::OutputType outputMethod)
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_GeometricPropertiesBuilder

详细描述

几何属性分析类

表示几何属性类。此类可用于在给定点查找面、边、曲线、CAE面和CAE边/曲线的局部几何属性。
要创建此类的新实例，请使用 NXOpen::GeometricAnalysis::AnalysisManager::CreateGeometricPropertiesObject

创建于NX5.0.0。

成员枚举类型说明

Entity

enum NXOpen::GeometricAnalysis::GeometricProperties::Entity

几何属性的输入实体类型。

枚举值
EntityFace	面
EntityEdge	建模边或曲线
EntityCaeFace	CAE面
EntityCaeCurve	CAE曲线

OutputType

enum NXOpen::GeometricAnalysis::GeometricProperties::OutputType

表示几何属性的输出方式。 GeometricAnalysis::GeometricProperties::OutputTypeDynamic 在NX交互运行时显示光标下实体的属性。

枚举值
OutputTypeDynamic	实体属性在鼠标悬停时首先显示在对话框本身上。选择点后，这些属性会列在信息窗口中。
OutputTypeStatic	所选实体的属性显示在信息窗口中。

Status

enum NXOpen::GeometricAnalysis::GeometricProperties::Status

几何属性计算的状态。

枚举值
StatusSuccess	成功
StatusInvalidInput	指定的输入无效
StatusFailed	未能找到所有几何属性

成员函数说明

GetCaeCurveProperties()

NXOpen::GeometricAnalysis::GeometricProperties::Status NXOpen::GeometricAnalysis::GeometricProperties::GetCaeCurveProperties	(	NXOpen::NXObject *	entityTag,
		const NXOpen::Point3d &	absPoint,
		NXOpen::GeometricAnalysis::GeometricProperties::CaeCurve *	caeCurve )

获取指定点处的CAE曲线局部属性

返回

返回状态
创建于NX5.0.0。

许可证要求：无

参数

entityTag	用于获取属性的NXObject
absPoint	用于计算属性的参考点的绝对坐标
caeCurve	CAE边/曲线属性

GetCaeFaceProperties()

NXOpen::GeometricAnalysis::GeometricProperties::Status NXOpen::GeometricAnalysis::GeometricProperties::GetCaeFaceProperties	(	NXOpen::NXObject *	entityTag,
		const NXOpen::Point3d &	absPoint,
		NXOpen::GeometricAnalysis::GeometricProperties::CaeFace *	caeFace )

获取指定点处的CAE面局部属性

返回

返回状态
创建于NX5.0.0。

许可证要求：无

参数

entityTag	用于获取属性的NXObject
absPoint	用于计算属性的参考点的绝对坐标
caeFace	CAE面属性

GetEdgeProperties()

NXOpen::GeometricAnalysis::GeometricProperties::Status NXOpen::GeometricAnalysis::GeometricProperties::GetEdgeProperties	(	NXOpen::NXObject *	entityTag,
		const NXOpen::Point3d &	absPoint,
		NXOpen::GeometricAnalysis::GeometricProperties::Edge *	edge )

获取指定点处的边/曲线局部属性

返回

返回状态
创建于NX5.0.0。

许可证要求：无

参数

entityTag	用于获取属性的NXObject
absPoint	用于计算属性的参考点的绝对坐标
edge	边/曲线属性

GetFaceProperties()

NXOpen::GeometricAnalysis::GeometricProperties::Status NXOpen::GeometricAnalysis::GeometricProperties::GetFaceProperties	(	NXOpen::NXObject *	entityTag,
		const NXOpen::Point3d &	absPoint,
		NXOpen::GeometricAnalysis::GeometricProperties::Face *	face )

获取指定点处的面局部属性

返回

返回状态
创建于NX5.0.0。

许可证要求：无

参数

entityTag	用于获取属性的NXObject
absPoint	用于计算属性的参考点的绝对坐标
face	面属性

ListProperties() [1/2]

NXOpen::GeometricAnalysis::GeometricProperties::Status NXOpen::GeometricAnalysis::GeometricProperties::ListProperties

(

const NXOpen::Point3d &

absPoint

)

在信息窗口中显示ObjectsForAnalysis在给定点的局部属性。

返回

返回状态
创建于NX5.0.0。

许可证要求：无

参数

absPoint

用于计算属性的参考点的绝对坐标

ListProperties() [2/2]

NXOpen::GeometricAnalysis::GeometricProperties::Status NXOpen::GeometricAnalysis::GeometricProperties::ListProperties	(	NXOpen::NXObject *	entityTag,
		const NXOpen::Point3d &	absPoint )

在信息窗口中显示指定对象在给定点的局部属性

返回

返回状态
创建于NX5.0.0。

许可证要求：无

参数

entityTag	用于获取属性的NXObject
absPoint	用于计算属性的参考点的绝对坐标

ObjectsForAnalysis()

NXOpen::SelectObjectList * NXOpen::GeometricAnalysis::GeometricProperties::ObjectsForAnalysis

(

)

返回待分析的对象
于NX5.0.0中创建。
许可证要求：无

OutputMethod()

NXOpen::GeometricAnalysis::GeometricProperties::OutputType NXOpen::GeometricAnalysis::GeometricProperties::OutputMethod

(

)

返回输出方法
于NX5.0.0中创建。
许可证要求：无

Reset()

void NXOpen::GeometricAnalysis::GeometricProperties::Reset

(

)

清除图形窗口中显示局部几何属性的所有标记
创建于NX5.0.0。

许可证要求：无

SetOutputMethod()

void NXOpen::GeometricAnalysis::GeometricProperties::SetOutputMethod

(

NXOpen::GeometricAnalysis::GeometricProperties::OutputType

outputMethod

)

设置输出方法
于NX5.0.0中创建。
许可证要求：无

参数

outputMethod

输出方法
