NXOpen::Annotations::AutomaticCenterlineBuilder类 参考

自动中心线构建器 更多...

#include <Annotations_AutomaticCenterlineBuilder.hxx>

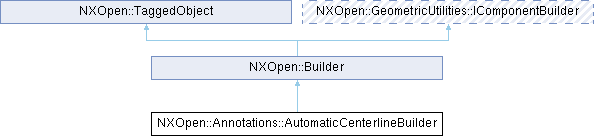

类 NXOpen::Annotations::AutomaticCenterlineBuilder 继承关系图:

Public 类型
enum	CenterlineThickness {   CenterlineThicknessThin , CenterlineThicknessNormal , CenterlineThicknessThick , CenterlineThicknessOne = 6 ,   CenterlineThicknessTwo , CenterlineThicknessThree , CenterlineThicknessFour , CenterlineThicknessFive ,   CenterlineThicknessSix , CenterlineThicknessSeven , CenterlineThicknessEight , CenterlineThicknessNine }

Public 成员函数
NXOpen::NXColor *	Color ()
double	CylindricalExtension ()
bool	InheritAngle ()
void	SetColor (NXOpen::NXColor *color)
void	SetCylindricalExtension (double cylindricalExtension)
void	SetInheritAngle (bool inheritAngle)
void	SetWidth (NXOpen::Annotations::AutomaticCenterlineBuilder::CenterlineThickness width)
NXOpen::Drawings::SelectDraftingViewList *	Views ()
NXOpen::Annotations::AutomaticCenterlineBuilder::CenterlineThickness	Width ()
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_AutomaticCenterlineBuilderBuilder

详细描述

自动中心线构建器

用于创建自动中心线的构建器
要创建此类的新实例，请使用 NXOpen::Annotations::CenterlineCollection::CreateAutomaticCenterlineBuilder
默认值。

属性	值
圆柱延伸量	1.5 (毫米部件), 0.0625 (英寸部件)
继承角度	1
宽度	细

在 NX6.0.0 版本中创建。

成员枚举类型说明

CenterlineThickness

enum NXOpen::Annotations::AutomaticCenterlineBuilder::CenterlineThickness

中心线粗细类型

枚举值
CenterlineThicknessThin	细
CenterlineThicknessNormal	正常
CenterlineThicknessThick	粗
CenterlineThicknessOne	宽度一
CenterlineThicknessTwo	宽度二
CenterlineThicknessThree	宽度三
CenterlineThicknessFour	宽度四
CenterlineThicknessFive	宽度五
CenterlineThicknessSix	宽度六
CenterlineThicknessSeven	宽度七
CenterlineThicknessEight	宽度八
CenterlineThicknessNine	宽度九

成员函数说明

Color()

NXOpen::NXColor * NXOpen::Annotations::AutomaticCenterlineBuilder::Color

(

)

返回 颜色
在 NX6.0.0 版本中创建。

许可要求：无

CylindricalExtension()

double NXOpen::Annotations::AutomaticCenterlineBuilder::CylindricalExtension

(

)

返回 圆柱延伸量
在 NX6.0.0 版本中创建。

许可要求：无

InheritAngle()

bool NXOpen::Annotations::AutomaticCenterlineBuilder::InheritAngle

(

)

返回 继承角度
在 NX6.0.0 版本中创建。

许可要求：无

SetColor()

void NXOpen::Annotations::AutomaticCenterlineBuilder::SetColor

(

NXOpen::NXColor *

color

)

设置 颜色
在 NX6.0.0 版本中创建。

许可要求：drafting ("DRAFTING")

参数

color

color

SetCylindricalExtension()

void NXOpen::Annotations::AutomaticCenterlineBuilder::SetCylindricalExtension

(

double

cylindricalExtension

)

设置 圆柱延伸量
在 NX6.0.0 版本中创建。

许可要求：drafting ("DRAFTING")

参数

cylindricalExtension

cylindricalextension

SetInheritAngle()

void NXOpen::Annotations::AutomaticCenterlineBuilder::SetInheritAngle

(

bool

inheritAngle

)

设置 继承角度
在 NX6.0.0 版本中创建。

许可要求：drafting ("DRAFTING")

参数

inheritAngle

inheritangle

SetWidth()

void NXOpen::Annotations::AutomaticCenterlineBuilder::SetWidth

(

NXOpen::Annotations::AutomaticCenterlineBuilder::CenterlineThickness

width

)

设置 宽度
在 NX6.0.0 版本中创建。

许可要求：drafting ("DRAFTING")

参数

width

width

Views()

NXOpen::Drawings::SelectDraftingViewList * NXOpen::Annotations::AutomaticCenterlineBuilder::Views

(

)

返回 选定的视图
在 NX6.0.0 版本中创建。

许可要求：无

Width()

NXOpen::Annotations::AutomaticCenterlineBuilder::CenterlineThickness NXOpen::Annotations::AutomaticCenterlineBuilder::Width

(

)

返回 宽度
在 NX6.0.0 版本中创建。

许可要求：无
