NXOpen::Assemblies::ConstraintDisplayBuilder类 参考

约束显示构建器 更多...

#include <Assemblies_ConstraintDisplayBuilder.hxx>

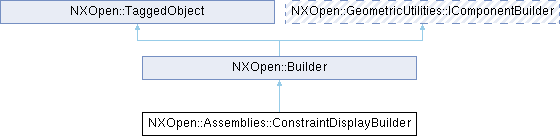

类 NXOpen::Assemblies::ConstraintDisplayBuilder 继承关系图:

Public 类型
enum	VisibleConstraintsRuleOptions { VisibleConstraintsRuleOptionsBetweenComponents , VisibleConstraintsRuleOptionsConnectedToComponents }

Public 成员函数
bool	ChangeComponentVisibility ()
bool	FilterNavigator ()
NXOpen::SelectDisplayableObjectList *	ObjectSelection ()
void	SetChangeComponentVisibility (bool changeComponentVisibility)
void	SetFilterNavigator (bool filterNavigator)
void	SetVisibleConstraintsRule (NXOpen::Assemblies::ConstraintDisplayBuilder::VisibleConstraintsRuleOptions visibleConstraintsRule)
NXOpen::Assemblies::ConstraintDisplayBuilder::VisibleConstraintsRuleOptions	VisibleConstraintsRule ()
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_ConstraintDisplayBuilderBuilder

详细描述

约束显示构建器

NXOpen::Assemblies::ConstraintDisplayBuilder 用于控制约束及可选组件的可见性。 所有选定的约束将显示，任何引用选定组件中几何体的约束也将显示（受 VisibleConstraintsRule 设置的影响）。 所有其他约束将被隐藏。
如果 ChangeComponentVisibility 为开启状态，则选定的组件以及由选定约束定位的组件将显示，所有其他组件将隐藏。 如果 ChangeComponentVisibility 为关闭状态，则组件可见性不受影响。

此构建器操作显示的约束。一个显示的约束代表给定装配中的单个装配约束，且不必与其所代表的装配约束位于同一部件中。 一个装配可能包含针对同一装配约束的多个显示约束。

要创建此类的新实例，请使用 NXOpen::Assemblies::AssemblyManager::CreateConstraintDisplayBuilder
默认值。

属性	值
ChangeComponentVisibility	1
FilterNavigator	0
VisibleConstraintsRule	BetweenComponents

在 NX6.0.0 中创建。

成员枚举类型说明

VisibleConstraintsRuleOptions

enum NXOpen::Assemblies::ConstraintDisplayBuilder::VisibleConstraintsRuleOptions

此枚举用于控制哪些约束被视为与选定组件相连接。

枚举值
VisibleConstraintsRuleOptionsBetweenComponents	仅显示完全引用选定组件的约束
VisibleConstraintsRuleOptionsConnectedToComponents	仅显示至少引用一次选定组件的约束

成员函数说明

ChangeComponentVisibility()

bool NXOpen::Assemblies::ConstraintDisplayBuilder::ChangeComponentVisibility

(

)

返回 指示是否应对相连组件执行"仅显示"操作的标志。
在 NX6.0.0 中创建。

许可要求：无

FilterNavigator()

bool NXOpen::Assemblies::ConstraintDisplayBuilder::FilterNavigator

(

)

返回 指示装配导航器是否应过滤隐藏约束的标志。
在 NX6.0.0 中创建。

许可要求：无

ObjectSelection()

NXOpen::SelectDisplayableObjectList * NXOpen::Assemblies::ConstraintDisplayBuilder::ObjectSelection

(

)

返回 选定的约束和组件。当构建器提交时，所有选定的约束和组件将显示，与之相连的约束和组件也将显示。
在 NX6.0.0 中创建。

许可要求：无

SetChangeComponentVisibility()

void NXOpen::Assemblies::ConstraintDisplayBuilder::SetChangeComponentVisibility

(

bool

changeComponentVisibility

)

设置 指示是否应对相连组件执行"仅显示"操作的标志。
在 NX6.0.0 中创建。

许可要求：assemblies ("ASSEMBLIES MODULE")

参数

changeComponentVisibility

changecomponentvisibility

SetFilterNavigator()

void NXOpen::Assemblies::ConstraintDisplayBuilder::SetFilterNavigator

(

bool

filterNavigator

)

设置 指示装配导航器是否应过滤隐藏约束的标志。
在 NX6.0.0 中创建。

许可要求：assemblies ("ASSEMBLIES MODULE")

参数

filterNavigator

filternavigator

SetVisibleConstraintsRule()

void NXOpen::Assemblies::ConstraintDisplayBuilder::SetVisibleConstraintsRule

(

NXOpen::Assemblies::ConstraintDisplayBuilder::VisibleConstraintsRuleOptions

visibleConstraintsRule

)

设置 决定哪些约束被视为与选定组件相连接的规则。
在 NX6.0.0 中创建。

许可要求：assemblies ("ASSEMBLIES MODULE")

参数

visibleConstraintsRule

visibleconstraintsrule

VisibleConstraintsRule()

NXOpen::Assemblies::ConstraintDisplayBuilder::VisibleConstraintsRuleOptions NXOpen::Assemblies::ConstraintDisplayBuilder::VisibleConstraintsRule

(

)

返回 决定哪些约束被视为与选定组件相连接的规则。
在 NX6.0.0 中创建。

许可要求：无
