NXOpen::Drawings::BrokenViewBuilder类 参考

断裂视图构建器 更多...

#include <Drawings_BrokenViewBuilder.hxx>

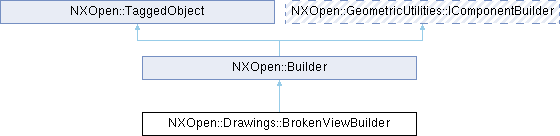

类 NXOpen::Drawings::BrokenViewBuilder 继承关系图:
NXOpen::Builder NXOpen::TaggedObject NXOpen::GeometricUtilities::IComponentBuilder

Public 类型

enum  BreakLineStyle {
  BreakLineStyleSimple , BreakLineStyleStraight , BreakLineStyleSawtooth , BreakLineStyleLongBreak ,
  BreakLineStyleTubular , BreakLineStyleSolidTubular , BreakLineStyleSolidRod , BreakLineStyleJigsaw ,
  BreakLineStyleWood , BreakLineStyleCopyCurve , BreakLineStyleTemplateCurve
}
enum  HorizontalBreakSide { HorizontalBreakSideLeftEnd , HorizontalBreakSideRightEnd }
enum  LineWidth {
  LineWidthThin , LineWidthMedium , LineWidthThick , LineWidthWidthOne = 5 ,
  LineWidthWidthTwo , LineWidthWidthThree , LineWidthWidthFour , LineWidthWidthFive ,
  LineWidthWidthSix , LineWidthWidthSeven , LineWidthWidthEight , LineWidthWidthNine
}
enum  TypeBreak { TypeBreakRegular , TypeBreakSingleSided }
enum  TypeDirection { TypeDirectionParallel , TypeDirectionPerpendicular , TypeDirectionVector }
enum  VerticalBreakSide { VerticalBreakSideTopEnd , VerticalBreakSideBottomEnd }

Public 成员函数

NXOpen::Expression * Amplitude ()
NXOpen::Point * BreakLine1Anchor ()
NXOpen::Point * BreakLine1ModelAnchor ()
NXOpen::Expression * BreakLine1Offset ()
NXOpen::Point * BreakLine2Anchor ()
NXOpen::Point * BreakLine2ModelAnchor ()
NXOpen::Expression * BreakLine2Offset ()
NXOpen::Drawings::BrokenViewBuilder::BreakLineStyle BreakLineType ()
NXOpen::Drawings::BrokenViewBuilder::TypeBreak BreakType ()
bool BreakVisibility ()
NXOpen::NXColor * Color ()
NXOpen::Annotations::HatchFillSettingsBuilder * CrossHatch ()
NXOpen::Drawings::BrokenViewBuilder::TypeDirection DirectionType ()
NXOpen::Direction * DirectionVector ()
NXOpen::ScCollector * ExistingCurve ()
NXOpen::Expression * Extension1 ()
NXOpen::Expression * Extension2 ()
NXOpen::Expression * Gap ()
bool IsBreakLine1Associative ()
bool IsBreakLine2Associative ()
NXOpen::Drawings::SelectDraftingView * MasterView ()
int Repetition ()
void SetBreakLine1Anchor (NXOpen::Point *anchor1)
void SetBreakLine1Associative (bool isBreakLine1Associative)
void SetBreakLine1ModelAnchor (NXOpen::Point *anchor1)
void SetBreakLine2Anchor (NXOpen::Point *anchor2)
void SetBreakLine2Associative (bool isBreakLine2Associative)
void SetBreakLine2ModelAnchor (NXOpen::Point *anchor2)
void SetBreakLineType (NXOpen::Drawings::BrokenViewBuilder::BreakLineStyle lineType)
void SetBreakType (NXOpen::Drawings::BrokenViewBuilder::TypeBreak breakType)
void SetBreakVisibility (bool visibilitity)
void SetColor (NXOpen::NXColor *color)
void SetDirectionType (NXOpen::Drawings::BrokenViewBuilder::TypeDirection directionType)
void SetDirectionVector (NXOpen::Direction *directionVector)
void SetRepetition (int repetition)
void SetSuppress (bool suppress)
void SetWidth (NXOpen::Drawings::BrokenViewBuilder::LineWidth width)
bool Suppress ()
NXOpen::Drawings::BrokenViewBuilder::LineWidth Width ()
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject * Commit ()
void Destroy ()
std::vector< NXOpen::NXObject * > GetCommittedObjects ()
NXOpen::NXObject * GetObject ()
NXOpen::PreviewBuilder * PreviewBuilder ()
void ShowResults ()
virtual bool Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t Tag () const

友元

class _BrokenViewBuilderBuilder

详细描述

断裂视图构建器

此类用于构建断裂视图Builder
要创建此类的新实例，请使用 NXOpen::Drawings::DraftingViewCollection::CreateBrokenViewBuilder
默认值。

属性 值
Amplitude.Value 5（毫米零件），0.25（英寸零件）
BreakLine1Offset.Value 0（毫米零件），0（英寸零件）
BreakLine2Offset.Value 0（毫米零件），0（英寸零件）
BreakLineType 简单
BreakType 常规
DirectionType 矢量
Extension1.Value 0（毫米零件），0（英寸零件）
Extension2.Value 0（毫米零件），0（英寸零件）
Gap.Value 10（毫米零件），0.25（英寸零件）
IsBreakLine1Associative 1
IsBreakLine2Associative 1
Repetition 1
Width 中等


创建于NX7.5.0。

成员枚举类型说明

◆ BreakLineStyle

enum NXOpen::Drawings::BrokenViewBuilder::BreakLineStyle

断裂线类型

枚举值
BreakLineStyleSimple

简单

BreakLineStyleStraight

直线

BreakLineStyleSawtooth

锯齿

BreakLineStyleLongBreak

长断裂

BreakLineStyleTubular

管状

BreakLineStyleSolidTubular

实心管状

BreakLineStyleSolidRod

实心杆

BreakLineStyleJigsaw

拼图

BreakLineStyleWood

木纹

BreakLineStyleCopyCurve

现有曲线的副本

BreakLineStyleTemplateCurve

基于现有曲线的模板

◆ HorizontalBreakSide

enum NXOpen::Drawings::BrokenViewBuilder::HorizontalBreakSide

垂直单侧断裂时要移除的一侧。

枚举值
HorizontalBreakSideLeftEnd

隐藏左侧

HorizontalBreakSideRightEnd

隐藏右侧

◆ LineWidth

enum NXOpen::Drawings::BrokenViewBuilder::LineWidth

线宽

枚举值
LineWidthThin

细

LineWidthMedium

中

LineWidthThick

粗

LineWidthWidthOne

宽度一

LineWidthWidthTwo

宽度二

LineWidthWidthThree

宽度三

LineWidthWidthFour

宽度四

LineWidthWidthFive

宽度五

LineWidthWidthSix

宽度六

LineWidthWidthSeven

宽度七

LineWidthWidthEight

宽度八

LineWidthWidthNine

宽度九

◆ TypeBreak

enum NXOpen::Drawings::BrokenViewBuilder::TypeBreak

指定断裂是双侧（常规）还是单侧的。

枚举值
TypeBreakRegular

常规断裂

TypeBreakSingleSided

单侧断裂

◆ TypeDirection

enum NXOpen::Drawings::BrokenViewBuilder::TypeDirection

方向枚举

枚举值
TypeDirectionParallel

平行

TypeDirectionPerpendicular

垂直

TypeDirectionVector

矢量指定

◆ VerticalBreakSide

enum NXOpen::Drawings::BrokenViewBuilder::VerticalBreakSide

水平单侧断裂时要移除的一侧。

枚举值
VerticalBreakSideTopEnd

隐藏顶部

VerticalBreakSideBottomEnd

隐藏底部

成员函数说明

◆ Amplitude()

NXOpen::Expression * NXOpen::Drawings::BrokenViewBuilder::Amplitude ( )

返回断裂线振幅
于NX7.5.0创建。

许可证要求：无

◆ BreakLine1Anchor()

NXOpen::Point * NXOpen::Drawings::BrokenViewBuilder::BreakLine1Anchor ( )

返回指定第一条断裂线位置的对象
于NX7.5.0创建。

许可证要求：无

◆ BreakLine1ModelAnchor()

NXOpen::Point * NXOpen::Drawings::BrokenViewBuilder::BreakLine1ModelAnchor ( )

返回指定第一条断裂线位置的对象
于NX7.5.0创建。

许可证要求：无

◆ BreakLine1Offset()

NXOpen::Expression * NXOpen::Drawings::BrokenViewBuilder::BreakLine1Offset ( )

返回第一条断裂线定位对象的偏移量
于NX7.5.0创建。

许可证要求：无

◆ BreakLine2Anchor()

NXOpen::Point * NXOpen::Drawings::BrokenViewBuilder::BreakLine2Anchor ( )

返回指定第二条断裂线位置的对象。仅适用于Drawings::BrokenViewBuilder::TypeBreakRegular
于NX7.5.0创建。

许可证要求：无

◆ BreakLine2ModelAnchor()

NXOpen::Point * NXOpen::Drawings::BrokenViewBuilder::BreakLine2ModelAnchor ( )

返回指定第二条断裂线位置的对象。仅适用于Drawings::BrokenViewBuilder::TypeBreakRegular
于NX7.5.0创建。

许可证要求：无

◆ BreakLine2Offset()

NXOpen::Expression * NXOpen::Drawings::BrokenViewBuilder::BreakLine2Offset ( )

返回第二条断裂线定位对象的偏移量。仅适用于Drawings::BrokenViewBuilder::TypeBreakRegular
于NX7.5.0创建。

许可证要求：无

◆ BreakLineType()

NXOpen::Drawings::BrokenViewBuilder::BreakLineStyle NXOpen::Drawings::BrokenViewBuilder::BreakLineType ( )

返回断裂线类型
于NX7.5.0创建。

许可证要求：无

◆ BreakType()

NXOpen::Drawings::BrokenViewBuilder::TypeBreak NXOpen::Drawings::BrokenViewBuilder::BreakType ( )

返回断裂类型
创建于NX7.5.0.

许可要求 : 无

◆ BreakVisibility()

bool NXOpen::Drawings::BrokenViewBuilder::BreakVisibility ( )

返回视图断裂的可见性
于NX8.0.0版本创建。

许可证要求：无

◆ Color()

NXOpen::NXColor * NXOpen::Drawings::BrokenViewBuilder::Color ( )

返回断裂线的颜色
于NX7.5.0版本创建。

许可证要求：无

◆ CrossHatch()

NXOpen::Annotations::HatchFillSettingsBuilder * NXOpen::Drawings::BrokenViewBuilder::CrossHatch ( )

返回剖面线填充设置
于NX7.5.0版本创建。

许可证要求：无

◆ DirectionType()

NXOpen::Drawings::BrokenViewBuilder::TypeDirection NXOpen::Drawings::BrokenViewBuilder::DirectionType ( )

返回方向类型
创建于NX7.5.0.

许可要求 : 无

◆ DirectionVector()

NXOpen::Direction * NXOpen::Drawings::BrokenViewBuilder::DirectionVector ( )

返回方向矢量。用于Drawings::BrokenViewBuilder::TypeDirectionVector 。
创建于NX7.5.0.

许可要求 : 无

◆ ExistingCurve()

NXOpen::ScCollector * NXOpen::Drawings::BrokenViewBuilder::ExistingCurve ( )

返回用作现有曲线的曲线
于NX7.5.0创建。

许可证要求：无

◆ Extension1()

NXOpen::Expression * NXOpen::Drawings::BrokenViewBuilder::Extension1 ( )

返回断裂线（顶部/右侧）超出几何图形的延伸量
于NX7.5.0版本创建。

许可证要求：无

◆ Extension2()

NXOpen::Expression * NXOpen::Drawings::BrokenViewBuilder::Extension2 ( )

返回断裂线（底部/左侧）超出几何图形的延伸量
于NX7.5.0版本创建。

许可证要求：无

◆ Gap()

NXOpen::Expression * NXOpen::Drawings::BrokenViewBuilder::Gap ( )

返回图纸上两条断裂线之间的间隙
创建于NX7.5.0.

许可要求 : 无

◆ IsBreakLine1Associative()

bool NXOpen::Drawings::BrokenViewBuilder::IsBreakLine1Associative ( )

返回第一条断裂线的关联定位
创建于NX7.5.0.

许可要求 : 无

◆ IsBreakLine2Associative()

bool NXOpen::Drawings::BrokenViewBuilder::IsBreakLine2Associative ( )

返回第二条断裂线的关联定位。仅适用于 Drawings::BrokenViewBuilder::TypeBreakRegular
于NX7.5.0创建。

许可证要求：无

◆ MasterView()

NXOpen::Drawings::SelectDraftingView * NXOpen::Drawings::BrokenViewBuilder::MasterView ( )

返回主视图
创建于NX7.5.0.

许可要求 : 无

◆ Repetition()

int NXOpen::Drawings::BrokenViewBuilder::Repetition ( )

返回断裂线图案的重复次数
于NX7.5.0版本创建。

许可证要求：无

◆ SetBreakLine1Anchor()

void NXOpen::Drawings::BrokenViewBuilder::SetBreakLine1Anchor ( NXOpen::Point * anchor1)

设置指定第一条断裂线位置的对象
于NX7.5.0创建。

许可证要求：无

参数
anchor1anchor1

◆ SetBreakLine1Associative()

void NXOpen::Drawings::BrokenViewBuilder::SetBreakLine1Associative ( bool isBreakLine1Associative)

设置第一条断裂线的关联定位
创建于NX7.5.0.

许可要求 : 无

参数
isBreakLine1Associative第一条断裂线是否关联

◆ SetBreakLine1ModelAnchor()

void NXOpen::Drawings::BrokenViewBuilder::SetBreakLine1ModelAnchor ( NXOpen::Point * anchor1)

设置指定第一条断裂线位置的对象
于NX7.5.0创建。

许可证要求：无

参数
anchor1anchor1

◆ SetBreakLine2Anchor()

void NXOpen::Drawings::BrokenViewBuilder::SetBreakLine2Anchor ( NXOpen::Point * anchor2)

设置指定第二条断裂线位置的对象。仅适用于Drawings::BrokenViewBuilder::TypeBreakRegular
于NX7.5.0创建。

许可证要求：无

参数
anchor2anchor2

◆ SetBreakLine2Associative()

void NXOpen::Drawings::BrokenViewBuilder::SetBreakLine2Associative ( bool isBreakLine2Associative)

设置第二条断裂线的关联定位。仅适用于 Drawings::BrokenViewBuilder::TypeBreakRegular
于NX7.5.0创建。

许可证要求：无

参数
isBreakLine2Associativeisbreakline2associative

◆ SetBreakLine2ModelAnchor()

void NXOpen::Drawings::BrokenViewBuilder::SetBreakLine2ModelAnchor ( NXOpen::Point * anchor2)

设置指定第二条断裂线位置的对象。仅适用于Drawings::BrokenViewBuilder::TypeBreakRegular
于NX7.5.0创建。

许可证要求：无

参数
anchor2anchor2

◆ SetBreakLineType()

void NXOpen::Drawings::BrokenViewBuilder::SetBreakLineType ( NXOpen::Drawings::BrokenViewBuilder::BreakLineStyle lineType)

设置断裂线类型
于NX7.5.0创建。

许可证要求：无

参数
lineTypelinetype

◆ SetBreakType()

void NXOpen::Drawings::BrokenViewBuilder::SetBreakType ( NXOpen::Drawings::BrokenViewBuilder::TypeBreak breakType)

设置断裂类型
创建于NX7.5.0.

许可要求 : 无

参数
breakType断裂类型

◆ SetBreakVisibility()

void NXOpen::Drawings::BrokenViewBuilder::SetBreakVisibility ( bool visibilitity)

设置视图断裂的可见性
于NX8.0.0版本创建。

许可证要求：无

参数
visibilitityvisibilitity

◆ SetColor()

void NXOpen::Drawings::BrokenViewBuilder::SetColor ( NXOpen::NXColor * color)

设置断裂线的颜色
于NX7.5.0版本创建。

许可证要求：无

参数
colorcolor

◆ SetDirectionType()

void NXOpen::Drawings::BrokenViewBuilder::SetDirectionType ( NXOpen::Drawings::BrokenViewBuilder::TypeDirection directionType)

设置方向类型
创建于NX7.5.0.

许可要求 : 无

参数
directionType方向类型

◆ SetDirectionVector()

void NXOpen::Drawings::BrokenViewBuilder::SetDirectionVector ( NXOpen::Direction * directionVector)

设置方向矢量。用于Drawings::BrokenViewBuilder::TypeDirectionVector 。
创建于NX7.5.0.

许可要求 : 无

参数
directionVector方向矢量

◆ SetRepetition()

void NXOpen::Drawings::BrokenViewBuilder::SetRepetition ( int repetition)

设置断裂线图案的重复次数
于NX7.5.0版本创建。

许可证要求：无

参数
repetitionrepetition

◆ SetSuppress()

void NXOpen::Drawings::BrokenViewBuilder::SetSuppress ( bool suppress)

设置视图断裂的抑制状态
于NX7.5.0版本创建。

许可证要求：无

参数
suppresssuppress

◆ SetWidth()

void NXOpen::Drawings::BrokenViewBuilder::SetWidth ( NXOpen::Drawings::BrokenViewBuilder::LineWidth width)

设置断裂线的曲线宽度
于NX7.5.0版本创建。

许可证要求：无

参数
widthwidth

◆ Suppress()

bool NXOpen::Drawings::BrokenViewBuilder::Suppress ( )

返回视图断裂的抑制状态
于NX8.0.0版本创建。

许可证要求：无

◆ Width()

NXOpen::Drawings::BrokenViewBuilder::LineWidth NXOpen::Drawings::BrokenViewBuilder::Width ( )

返回断裂线的曲线宽度
于NX7.5.0版本创建。

许可证要求：无
