表示 NXOpen::Mechatronics::FlexibleCable 构建器。
要创建此类的新实例，请使用 NXOpen::Mechatronics::FlexibleCableCollection::CreateFlexibleCableBuilder

于NX2212.0.0中创建。
更多...

#include <Mechatronics_FlexibleCableBuilder.hxx>

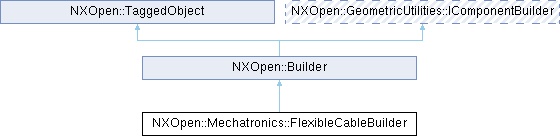

类 NXOpen::Mechatronics::FlexibleCableBuilder 继承关系图:

Public 类型
enum	GeometryTypes { GeometryTypesCurve , GeometryTypesBody , GeometryTypesParameter }
	柔性线缆创建的几何类型。更多...
enum	SectionTypes { SectionTypesCircle , SectionTypesRectangle }
	柔性线缆创建的截面类型。更多...

Public 成员函数
NXOpen::Mechatronics::FlexibleCableAttachmentBuilderList *	AttachmentList ()
bool	AttachmentsReversed ()
NXOpen::SelectNXObject *	Body ()
NXOpen::SelectNXObjectList *	Collisions ()
NXOpen::SelectNXObjectList *	Curves ()
NXOpen::SelectNXObject *	Cutter ()
NXOpen::Expression *	Diameter ()
bool	FastSolving ()
NXOpen::Mechatronics::FlexibleCableBuilder::GeometryTypes	GeometryType ()
NXOpen::Expression *	Length ()
NXOpen::Mechatronics::FlexibleMaterial *	Material ()
NXString	Name ()
void	RunFastSolvingToCalculateWindingCurve (bool isStartRoller, std::vector< NXOpen::Point3d > &points, std::vector< NXOpen::Vector3d > &widthDirections)
NXOpen::Mechatronics::FlexibleCableBuilder::SectionTypes	SectionType ()
	截面类型。于NX2212.0.0中创建。许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")
void	SetAttachmentsReversed (bool attachmentsReversed)
void	SetFastSolving (bool fastSolving)
void	SetGeometryType (NXOpen::Mechatronics::FlexibleCableBuilder::GeometryTypes geometryType)
void	SetMaterial (NXOpen::Mechatronics::FlexibleMaterial *material)
void	SetName (const char *name)
void	SetName (const NXString &name)
void	SetSectionType (NXOpen::Mechatronics::FlexibleCableBuilder::SectionTypes sectionType)
	截面类型。于NX2212.0.0中创建。许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")
NXOpen::Expression *	Thickness ()
void	UpdateAttachmentData (bool curveOrBodyUpdated)
void	UpdatePreviewedCableFacet (const std::vector< NXOpen::Point3d > &points, const std::vector< NXOpen::Vector3d > &widthDirections, double radius, double width, double thickness)
NXOpen::Expression *	Width ()
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_FlexibleCableBuilderBuilder

详细描述

表示 NXOpen::Mechatronics::FlexibleCable 构建器。
要创建此类的新实例，请使用 NXOpen::Mechatronics::FlexibleCableCollection::CreateFlexibleCableBuilder

于NX2212.0.0中创建。

柔性电缆构建器

成员枚举类型说明

◆ GeometryTypes

enum NXOpen::Mechatronics::FlexibleCableBuilder::GeometryTypes

柔性线缆创建的几何类型。

枚举值
GeometryTypesCurve	使用曲线创建
GeometryTypesBody	使用体创建
GeometryTypesParameter	使用参数创建

◆ SectionTypes

enum NXOpen::Mechatronics::FlexibleCableBuilder::SectionTypes

柔性线缆创建的截面类型。

枚举值
SectionTypesCircle	圆形截面
SectionTypesRectangle	矩形截面

成员函数说明

◆ AttachmentList()

NXOpen::Mechatronics::FlexibleCableAttachmentBuilderList * NXOpen::Mechatronics::FlexibleCableBuilder::AttachmentList ( )

获取包含已定义附件的列表。
于NX2212.0.0版本创建。

许可证要求 : nx_mcd_core ("机电概念设计器")

◆ AttachmentsReversed()

bool NXOpen::Mechatronics::FlexibleCableBuilder::AttachmentsReversed ( )

获取附件是否已反转的标志。
于NX2212.0.0版本创建。

许可证要求 : nx_mcd_core ("机电概念设计器")

◆ Body()

NXOpen::SelectNXObject * NXOpen::Mechatronics::FlexibleCableBuilder::Body ( )

获取体。
于NX2212.0.0版本创建。

许可证要求 : nx_mcd_core ("机电概念设计器")

◆ Collisions()

NXOpen::SelectNXObjectList * NXOpen::Mechatronics::FlexibleCableBuilder::Collisions ( )

返回碰撞体。
创建于 NX2212.0.0.

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

◆ Curves()

NXOpen::SelectNXObjectList * NXOpen::Mechatronics::FlexibleCableBuilder::Curves ( )

获取曲线。
于NX2212.0.0版本创建。

许可证要求 : nx_mcd_core ("机电概念设计器")

◆ Cutter()

NXOpen::SelectNXObject * NXOpen::Mechatronics::FlexibleCableBuilder::Cutter ( )

返回刀具。
创建于 NX2312.0.0.

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

◆ Diameter()

NXOpen::Expression * NXOpen::Mechatronics::FlexibleCableBuilder::Diameter ( )

获取圆形截面的直径。
于NX2212.0.0版本创建。

许可证要求 : nx_mcd_core ("机电概念设计器")

◆ FastSolving()

bool NXOpen::Mechatronics::FlexibleCableBuilder::FastSolving ( )

获取快速求解标志，该标志决定是否使用快速求解方法解决长皮带滚动问题。
于NX2312.0.0版本创建。

许可证要求 : nx_mcd_core ("机电概念设计器")

◆ GeometryType()

NXOpen::Mechatronics::FlexibleCableBuilder::GeometryTypes NXOpen::Mechatronics::FlexibleCableBuilder::GeometryType ( )

获取几何类型。
于NX2212.0.0版本创建。

许可证要求 : nx_mcd_core ("机电概念设计器")

◆ Length()

NXOpen::Expression * NXOpen::Mechatronics::FlexibleCableBuilder::Length ( )

获取长度。
于NX2212.0.0版本创建。

许可证要求 : nx_mcd_core ("机电概念设计器")

◆ Material()

NXOpen::Mechatronics::FlexibleMaterial * NXOpen::Mechatronics::FlexibleCableBuilder::Material ( )

返回材料。可以是 NXOpen::Mechatronics::FlexibleMaterial 类型。
创建于 NX2212.0.0.

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

◆ Name()

NXString NXOpen::Mechatronics::FlexibleCableBuilder::Name ( )

返回名称。
创建于 NX2212.0.0.

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

◆ RunFastSolvingToCalculateWindingCurve()

void NXOpen::Mechatronics::FlexibleCableBuilder::RunFastSolvingToCalculateWindingCurve	(	bool	isStartRoller,
		std::vector< NXOpen::Point3d > &	points,
		std::vector< NXOpen::Vector3d > &	widthDirections )

运行快速求解以计算辊上的缠绕曲线。
创建于 NX2312.0.0.

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

isStartRoller	是否为起始辊
points	点
widthDirections	宽度方向

◆ SectionType()

NXOpen::Mechatronics::FlexibleCableBuilder::SectionTypes NXOpen::Mechatronics::FlexibleCableBuilder::SectionType ( )

截面类型。
于NX2212.0.0中创建。

许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")

返回

◆ SetAttachmentsReversed()

void NXOpen::Mechatronics::FlexibleCableBuilder::SetAttachmentsReversed ( bool attachmentsReversed )

设置附件是否已反转的标志。
于NX2212.0.0版本创建。

许可证要求 : nx_mcd_core ("机电概念设计器")

参数

attachmentsReversed 附件是否已反转

◆ SetFastSolving()

void NXOpen::Mechatronics::FlexibleCableBuilder::SetFastSolving ( bool fastSolving )

设置快速求解标志，用于确定是否使用快速求解方法解决长带轧制问题。
创建于 NX2312.0.0.

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

fastSolving 快速求解

◆ SetGeometryType()

void NXOpen::Mechatronics::FlexibleCableBuilder::SetGeometryType ( NXOpen::Mechatronics::FlexibleCableBuilder::GeometryTypes geometryType )

设置几何类型。
于NX2212.0.0版本创建。

许可证要求 : nx_mcd_core ("机电概念设计器")

参数

geometryType 几何类型

◆ SetMaterial()

void NXOpen::Mechatronics::FlexibleCableBuilder::SetMaterial ( NXOpen::Mechatronics::FlexibleMaterial * material )

设置材料。可以是 NXOpen::Mechatronics::FlexibleMaterial 类型。
创建于 NX2212.0.0.

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

material 材料

◆ SetName() [1/2]

void NXOpen::Mechatronics::FlexibleCableBuilder::SetName ( const char * name )

设置名称。
创建于 NX2212.0.0.

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

name 名称

◆ SetName() [2/2]

void NXOpen::Mechatronics::FlexibleCableBuilder::SetName ( const NXString & name )

设置名称。
创建于 NX2212.0.0.

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

name 名称

◆ SetSectionType()

void NXOpen::Mechatronics::FlexibleCableBuilder::SetSectionType ( NXOpen::Mechatronics::FlexibleCableBuilder::SectionTypes sectionType )

截面类型。
于NX2212.0.0中创建。

许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")

设置

参数

sectionType 截面类型

◆ Thickness()

NXOpen::Expression * NXOpen::Mechatronics::FlexibleCableBuilder::Thickness ( )

获取矩形截面的厚度。
于NX2212.0.0版本创建。

许可证要求 : nx_mcd_core ("机电概念设计器")

◆ UpdateAttachmentData()

void NXOpen::Mechatronics::FlexibleCableBuilder::UpdateAttachmentData ( bool curveOrBodyUpdated )

若曲线或体发生更改，则更新所有附件数据。
于NX2212.0.0版本创建。

许可证要求 : nx_mcd_core ("机电概念设计器")

参数

curveOrBodyUpdated 曲线或体是否已更新

◆ UpdatePreviewedCableFacet()

void NXOpen::Mechatronics::FlexibleCableBuilder::UpdatePreviewedCableFacet	(	const std::vector< NXOpen::Point3d > &	points,
		const std::vector< NXOpen::Vector3d > &	widthDirections,
		double	radius,
		double	width,
		double	thickness )

更新预览的线缆面体面。
创建于 NX2212.0.0.

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

points	点
widthDirections	宽度方向
radius	半径
width	宽度
thickness	厚度

◆ Width()

NXOpen::Expression * NXOpen::Mechatronics::FlexibleCableBuilder::Width ( )

获取矩形截面的宽度。
于NX2212.0.0版本创建。

许可证要求 : nx_mcd_core ("机电概念设计器")
