基准通用构建器更多...

#include <Weld_DatumCommonBuilder.hxx>

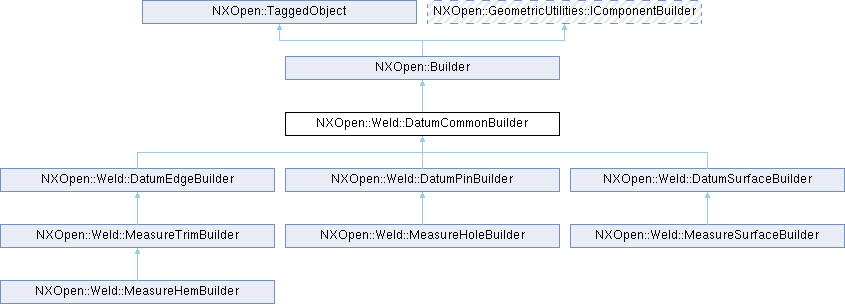

类 NXOpen::Weld::DatumCommonBuilder 继承关系图:

Public 类型
enum	ControlMethodTypes { ControlMethodTypesPrincipalAxis , ControlMethodTypesUseSectionPlane }
enum	CreationDirectionMethods { CreationDirectionMethodsDefault , CreationDirectionMethodsOpposite }
enum	CustomTypes { CustomTypesDefault , CustomTypesCustom1 , CustomTypesCustom2 , CustomTypesCustom3 , CustomTypesCustom4 , CustomTypesCustom5 , CustomTypesCustom6 , CustomTypesCustom7 }
enum	PlaneMethodTypes { PlaneMethodTypesInferPlanes , PlaneMethodTypesParallelXCPlanes , PlaneMethodTypesParallelYCPlanes , PlaneMethodTypesParallelZCPlanes , PlaneMethodTypesSelectPlanes , PlaneMethodTypesUnknown }
enum	SizeMethodTypes { SizeMethodTypesAutomatic , SizeMethodTypesManual }
enum	SolidTypes { SolidTypesSphere , SolidTypesCylinder , SolidTypesCone , SolidTypesCuboid , SolidTypesHollow , SolidTypesArrow , SolidTypesNone , SolidTypesHourglass }

Public 成员函数
NXOpen::Assemblies::SelectComponentList *	AdditionalReferences ()
bool	Associative ()
NXOpen::Weld::CharacteristicsBuilder *	Characteristics ()
NXOpen::Weld::DatumCommonBuilder::ControlMethodTypes	ControlMethod ()
bool	CreateDirectionVector ()
bool	CreatePlane ()
bool	CreatePoint ()
NXOpen::Weld::DatumCommonBuilder::CreationDirectionMethods	CreationDirection ()
double	CustomAboveLength ()
double	CustomRadius ()
double	CustomTotalLength ()
NXOpen::Weld::DatumCommonBuilder::CustomTypes	CustomType ()
NXString	CustomTypeName ()
bool	Derived ()
NXString	DerivedParentID ()
NXOpen::Axis *	DirectionAxis ()
double	DirectionLength ()
double	HoleDiameter ()
double	ModelingTolerance ()
double	PlaneHeight ()
NXOpen::Weld::DatumCommonBuilder::PlaneMethodTypes	PlaneMethod ()
double	PlaneWidth ()
bool	PrincipalAxisX ()
bool	PrincipalAxisY ()
bool	PrincipalAxisZ ()
bool	ProjectAlongDirection ()
NXOpen::Expression *	RadiusExp ()
NXOpen::Expression *	RotationAngle ()
NXOpen::Direction *	SectionPlaneNormal ()
void	SetAssociative (bool associative)
void	SetControlMethod (NXOpen::Weld::DatumCommonBuilder::ControlMethodTypes controlMethod)
void	SetCreateDirectionVector (bool createDirectionVector)
void	SetCreatePlane (bool createPlane)
void	SetCreatePoint (bool createPoint)
void	SetCreationDirection (NXOpen::Weld::DatumCommonBuilder::CreationDirectionMethods creationDirection)
void	SetCustomAboveLength (double directionLength)
void	SetCustomRadius (double customRadius)
void	SetCustomTotalLength (double customTotalLength)
void	SetCustomType (NXOpen::Weld::DatumCommonBuilder::CustomTypes customType)
void	SetCustomTypeName (const char *customTypeName)
void	SetCustomTypeName (const NXString &customTypeName)
void	SetDerived (bool derived)
void	SetDerivedParentID (const char *parentDatumID)
void	SetDerivedParentID (const NXString &parentDatumID)
void	SetDirectionAxis (NXOpen::Axis *directionAxis)
void	SetDirectionLength (double directionLength)
void	SetHoleDiameter (double holeDiameter)
void	SetModelingTolerance (double modelingTolerance)
void	SetPlaneHeight (double planeHeight)
void	SetPlaneMethod (NXOpen::Weld::DatumCommonBuilder::PlaneMethodTypes planeMethod)
void	SetPlaneWidth (double planeWidth)
void	SetPrincipalAxisX (bool principalAxisX)
void	SetPrincipalAxisY (bool principalAxisY)
void	SetPrincipalAxisZ (bool principalAxisZ)
void	SetProjectAlongDirection (bool projectAlongDirection)
void	SetSectionPlaneNormal (NXOpen::Direction *sectionPlaneNormal)
void	SetSizeMethodType (NXOpen::Weld::DatumCommonBuilder::SizeMethodTypes sizeMethodType)
void	SetSlotLength (double slotLength)
void	SetSlotWidth (double slotWidth)
void	SetSolidType (NXOpen::Weld::DatumCommonBuilder::SolidTypes solidType)
void	SetXTolerance (double xTolerance)
void	SetYTolerance (double xTolerance)
void	SetZTolerance (double xTolerance)
NXOpen::Weld::DatumCommonBuilder::SizeMethodTypes	SizeMethodType ()
double	SlotLength ()
double	SlotWidth ()
NXOpen::Weld::DatumCommonBuilder::SolidTypes	SolidType ()
void	UpdateWithDerivedDatum ()
NXOpen::SelectNXObjectList *	UserPlane ()
double	XTolerance ()
double	YTolerance ()
double	ZTolerance ()
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_DatumCommonBuilderBuilder

详细描述

基准通用构建器

用于创建或编辑 NXOpen::Weld::DatumSurface 或 NXOpen::Weld::DatumPin 特征。
这是一个抽象类，无法直接实例化

于NX8.5.0中创建。

成员枚举类型说明

◆ ControlMethodTypes

enum NXOpen::Weld::DatumCommonBuilder::ControlMethodTypes

用于定义控制方向的方法的设置。

枚举值
ControlMethodTypesPrincipalAxis	主轴。绝对X、Y或Z
ControlMethodTypesUseSectionPlane	非主轴，使用截面平面

◆ CreationDirectionMethods

enum NXOpen::Weld::DatumCommonBuilder::CreationDirectionMethods

用于定义创建方向的设置。

枚举值
CreationDirectionMethodsDefault	使用默认构造方法
CreationDirectionMethodsOpposite	反转构造方向

◆ CustomTypes

enum NXOpen::Weld::DatumCommonBuilder::CustomTypes

用于创建的基准的自定义类型。

枚举值
CustomTypesDefault	客户默认值中通过默认类型指定的基准面或基准销。
CustomTypesCustom1	客户默认值中通过Custom1类型指定的基准面或基准销。
CustomTypesCustom2	客户默认值中通过Custom2类型指定的基准面或基准销。
CustomTypesCustom3	客户默认值中通过Custom3类型指定的基准面或基准销。
CustomTypesCustom4	客户默认值中通过Custom4类型指定的基准面或基准销。
CustomTypesCustom5	客户默认值中通过Custom5类型指定的基准面或基准销。
CustomTypesCustom6	客户默认值中通过Custom6类型指定的基准面或基准销。
CustomTypesCustom7	客户默认值中通过Custom7类型指定的基准面或基准销。

◆ PlaneMethodTypes

enum NXOpen::Weld::DatumCommonBuilder::PlaneMethodTypes

用于确定基准位置的截面切割平面。

枚举值
PlaneMethodTypesInferPlanes	确定最佳的XC、YC或ZC相交平面。
PlaneMethodTypesParallelXCPlanes	基准位于XC平面上。
PlaneMethodTypesParallelYCPlanes	基准位于YC平面上。
PlaneMethodTypesParallelZCPlanes	基准位于ZC平面上。
PlaneMethodTypesSelectPlanes	基准位于用户选择的平面上。
PlaneMethodTypesUnknown	当平面方法未知时使用。与连接面查找器配合使用

◆ SizeMethodTypes

enum NXOpen::Weld::DatumCommonBuilder::SizeMethodTypes

用于指定孔或槽尺寸是自动确定的还是用户手动输入值的类型。

枚举值
SizeMethodTypesAutomatic	孔或槽尺寸已自动计算。
SizeMethodTypesManual	用户手动输入了孔或槽尺寸。

◆ SolidTypes

enum NXOpen::Weld::DatumCommonBuilder::SolidTypes

用于定义为基准对象创建的实体类型的设置。

枚举值
SolidTypesSphere	基准实体将为球体
SolidTypesCylinder	基准实体将为圆柱体
SolidTypesCone	基准实体将为圆锥体
SolidTypesCuboid	基准实体将为长方体（仅适用于基准面）
SolidTypesHollow	基准实体将为空心圆柱体（仅适用于基准面）
SolidTypesArrow	测量实体将为默认实体 - 箭头形状
SolidTypesNone	既不为基准也不为测量创建实体
SolidTypesHourglass	测量实体将为沙漏（双圆锥）形状

成员函数说明

◆ AdditionalReferences()

NXOpen::Assemblies::SelectComponentList * NXOpen::Weld::DatumCommonBuilder::AdditionalReferences ( )

返回附加参考。用于定义基准连接的附加零件。
于 NX8.5.0 中创建。

许可要求:无

◆ Associative()

bool NXOpen::Weld::DatumCommonBuilder::Associative ( )

获取关联标志。指示输入参考移动时结果对象是否应随之移动。
创建于NX2212.0.0。

许可证要求：无

◆ Characteristics()

NXOpen::Weld::CharacteristicsBuilder * NXOpen::Weld::DatumCommonBuilder::Characteristics ( )

获取特性。用于指定额外属性。
创建于NX8.5.0。

许可证要求：无

◆ ControlMethod()

NXOpen::Weld::DatumCommonBuilder::ControlMethodTypes NXOpen::Weld::DatumCommonBuilder::ControlMethod ( )

返回控制方法。用于固定基准方向的方法。
于 NX8.5.0 中创建。

许可要求:无

◆ CreateDirectionVector()

bool NXOpen::Weld::DatumCommonBuilder::CreateDirectionVector ( )

返回控制是否应随该特征输出参考基准轴的选项。
创建于 NX8.5.0。

许可要求：无

◆ CreatePlane()

bool NXOpen::Weld::DatumCommonBuilder::CreatePlane ( )

返回控制是否应随该特征输出参考基准平面的选项。
创建于 NX8.5.0。

许可要求：无

◆ CreatePoint()

bool NXOpen::Weld::DatumCommonBuilder::CreatePoint ( )

返回控制是否应随该特征输出参考点的选项。
创建于 NX8.5.0。

许可要求：无

◆ CreationDirection()

NXOpen::Weld::DatumCommonBuilder::CreationDirectionMethods NXOpen::Weld::DatumCommonBuilder::CreationDirection ( )

返回创建方向。
于NX8.5.0版本创建。

许可证要求：无

◆ CustomAboveLength()

double NXOpen::Weld::DatumCommonBuilder::CustomAboveLength ( )

返回基准参考点上方的长度。如果创建圆柱体、圆锥体或长方体（仅表面定位器），则使用此长度。
于NX8.5.0版本创建。

许可证要求：无

◆ CustomRadius()

double NXOpen::Weld::DatumCommonBuilder::CustomRadius ( )

返回创建的实心球体、圆柱体或圆锥体的半径。
于NX8.5.0版本创建。

许可证要求：无

◆ CustomTotalLength()

double NXOpen::Weld::DatumCommonBuilder::CustomTotalLength ( )

返回圆柱、圆锥或长方体（仅限曲面定位器）沿方向轴的总长度。
创建于 NX8.5.0。

许可要求：无

◆ CustomType()

NXOpen::Weld::DatumCommonBuilder::CustomTypes NXOpen::Weld::DatumCommonBuilder::CustomType ( )

返回自定义基准类型。这对应于客户默认设置中的一个条目。
于NX9.0.0版本创建。

许可要求：无

◆ CustomTypeName()

NXString NXOpen::Weld::DatumCommonBuilder::CustomTypeName ( )

返回用于创建基准的自定义名称。
于 NX8.5.0 中创建。

许可要求:无

◆ Derived()

bool NXOpen::Weld::DatumCommonBuilder::Derived ( )

返回此基准是否应标记为从另一个基准派生的指示器。
于 NX8.5.0 中创建。

许可要求:无

◆ DerivedParentID()

NXString NXOpen::Weld::DatumCommonBuilder::DerivedParentID ( )

返回从参考定位器创建的定位器的派生父ID
于NX2306.0.0版本创建。

许可要求：无

◆ DirectionAxis()

NXOpen::Axis * NXOpen::Weld::DatumCommonBuilder::DirectionAxis ( )

返回方向轴。此轴定义基准原点和指定的轴。
于 NX8.5.0 中创建。

许可要求:无

◆ DirectionLength()

double NXOpen::Weld::DatumCommonBuilder::DirectionLength ( )

返回创建的基准轴矢量的长度。
于NX8.5.0版本创建。

许可证要求：无

◆ HoleDiameter()

double NXOpen::Weld::DatumCommonBuilder::HoleDiameter ( )

返回孔直径。
创建于 NX2306.0.0。

许可要求：无

◆ ModelingTolerance()

double NXOpen::Weld::DatumCommonBuilder::ModelingTolerance ( )

获取建模距离公差。
创建于NX8.5.0。

许可证要求：无

◆ PlaneHeight()

double NXOpen::Weld::DatumCommonBuilder::PlaneHeight ( )

返回沿方向轴的平面高度。控制基准平面的边界。
于NX8.5.0版本创建。

许可证要求：无

◆ PlaneMethod()

NXOpen::Weld::DatumCommonBuilder::PlaneMethodTypes NXOpen::Weld::DatumCommonBuilder::PlaneMethod ( )

返回基准边位置的平面方法
于NX2312.0.0版本创建。

许可要求：无

◆ PlaneWidth()

double NXOpen::Weld::DatumCommonBuilder::PlaneWidth ( )

返回垂直于方向轴的平面宽度。控制基准平面的边界。
于NX8.5.0版本创建。

许可证要求：无

◆ PrincipalAxisX()

bool NXOpen::Weld::DatumCommonBuilder::PrincipalAxisX ( )

获取主坐标轴X。用于指定控制X轴的基准。
创建于NX8.5.0。

许可证要求：无

◆ PrincipalAxisY()

bool NXOpen::Weld::DatumCommonBuilder::PrincipalAxisY ( )

获取主坐标轴Y。用于指定控制Y轴的基准。
创建于NX8.5.0。

许可证要求：无

◆ PrincipalAxisZ()

bool NXOpen::Weld::DatumCommonBuilder::PrincipalAxisZ ( )

获取主坐标轴Z。用于指定控制Z轴的基准。
创建于NX8.5.0。

许可证要求：无

◆ ProjectAlongDirection()

bool NXOpen::Weld::DatumCommonBuilder::ProjectAlongDirection ( )

返回是否沿方向投影。可指定两个坐标，第三个坐标通过投影获取。
于 NX8.5.0 中创建。

许可要求:无

◆ RadiusExp()

NXOpen::Expression * NXOpen::Weld::DatumCommonBuilder::RadiusExp ( )

返回用于基准销的半径表达式。
于NX2212.0.0版本创建。

许可证要求：无

◆ RotationAngle()

NXOpen::Expression * NXOpen::Weld::DatumCommonBuilder::RotationAngle ( )

返回长方体实体绕法线轴的旋转角度。
于NX2212.0.0版本创建。

许可证要求：无

◆ SectionPlaneNormal()

NXOpen::Direction * NXOpen::Weld::DatumCommonBuilder::SectionPlaneNormal ( )

返回截面平面法线。有时也称为夹紧平面。
于 NX8.5.0 中创建。

许可要求:无

◆ SetAssociative()

void NXOpen::Weld::DatumCommonBuilder::SetAssociative ( bool associative )

设置关联标志。指示输入参考移动时结果对象是否应随之移动。
创建于NX2212.0.0。

许可证要求：tooling_locators ("Tooling Locators")

参数

associative associative

◆ SetControlMethod()

void NXOpen::Weld::DatumCommonBuilder::SetControlMethod ( NXOpen::Weld::DatumCommonBuilder::ControlMethodTypes controlMethod )

设置控制方法。用于固定基准方向的方法。
于 NX8.5.0 中创建。

许可要求:tooling_locators ("Tooling Locators")

参数

controlMethod controlmethod

◆ SetCreateDirectionVector()

void NXOpen::Weld::DatumCommonBuilder::SetCreateDirectionVector ( bool createDirectionVector )

设置控制是否应随该特征输出参考基准轴的选项。
创建于 NX8.5.0。

许可要求：tooling_locators（"Tooling Locators"）

参数

createDirectionVector 创建方向矢量

◆ SetCreatePlane()

void NXOpen::Weld::DatumCommonBuilder::SetCreatePlane ( bool createPlane )

设置控制是否应随该特征输出参考基准平面的选项。
创建于 NX8.5.0。

许可要求：tooling_locators（"Tooling Locators"）

参数

createPlane 创建平面

◆ SetCreatePoint()

void NXOpen::Weld::DatumCommonBuilder::SetCreatePoint ( bool createPoint )

设置控制是否应随该特征输出参考点的选项。
创建于 NX8.5.0。

许可要求：tooling_locators（"Tooling Locators"）

参数

createPoint 创建点

◆ SetCreationDirection()

void NXOpen::Weld::DatumCommonBuilder::SetCreationDirection ( NXOpen::Weld::DatumCommonBuilder::CreationDirectionMethods creationDirection )

设置创建方向。
于NX8.5.0版本创建。

许可证要求：tooling_locators ("Tooling Locators")

参数

creationDirection 创建方向

◆ SetCustomAboveLength()

void NXOpen::Weld::DatumCommonBuilder::SetCustomAboveLength ( double directionLength )

设置基准参考点上方的长度。当创建圆柱、圆锥或长方体（仅限曲面定位器）时使用此参数。
创建于 NX8.5.0。

许可要求：tooling_locators（"Tooling Locators"）

参数

directionLength 方向长度

◆ SetCustomRadius()

void NXOpen::Weld::DatumCommonBuilder::SetCustomRadius ( double customRadius )

设置创建的实心球体、圆柱体或圆锥体的半径。
于NX8.5.0版本创建。

许可证要求：tooling_locators ("Tooling Locators")

参数

customRadius 自定义半径

◆ SetCustomTotalLength()

void NXOpen::Weld::DatumCommonBuilder::SetCustomTotalLength ( double customTotalLength )

设置圆柱、圆锥或长方体（仅限曲面定位器）沿方向轴的总长度。
创建于 NX8.5.0。

许可要求：tooling_locators（"Tooling Locators"）

参数

customTotalLength 自定义总长度

◆ SetCustomType()

void NXOpen::Weld::DatumCommonBuilder::SetCustomType ( NXOpen::Weld::DatumCommonBuilder::CustomTypes customType )

设置自定义基准类型。这对应于客户默认设置中的一个条目。
于NX9.0.0版本创建。

许可要求：tooling_locators（"Tooling Locators"）

参数

customType customtype

◆ SetCustomTypeName() [1/2]

void NXOpen::Weld::DatumCommonBuilder::SetCustomTypeName ( const char * customTypeName )

设置用于创建基准的自定义名称。
于 NX8.5.0 中创建。

许可要求:tooling_locators ("Tooling Locators")

参数

customTypeName 要使用的来自客户默认值的自定义基准类型

◆ SetCustomTypeName() [2/2]

void NXOpen::Weld::DatumCommonBuilder::SetCustomTypeName ( const NXString & customTypeName )

设置用于创建基准的自定义名称。
于 NX8.5.0 中创建。

许可要求:tooling_locators ("Tooling Locators")

参数

customTypeName 要使用的来自客户默认值的自定义基准类型

◆ SetDerived()

void NXOpen::Weld::DatumCommonBuilder::SetDerived ( bool derived )

设置此基准是否应标记为从另一个基准派生的指示器。
于 NX8.5.0 中创建。

许可要求:tooling_locators ("Tooling Locators")

参数

derived derived

◆ SetDerivedParentID() [1/2]

void NXOpen::Weld::DatumCommonBuilder::SetDerivedParentID ( const char * parentDatumID )

设置从参考定位器创建的定位器的派生父ID
于NX2306.0.0版本创建。

许可要求：tooling_locators（"Tooling Locators"）

参数

parentDatumID 参考定位器ID属性的字符串值

◆ SetDerivedParentID() [2/2]

void NXOpen::Weld::DatumCommonBuilder::SetDerivedParentID ( const NXString & parentDatumID )

设置从参考定位器创建的定位器的派生父ID
于NX2306.0.0版本创建。

许可要求：tooling_locators（"Tooling Locators"）

参数

parentDatumID 参考定位器ID属性的字符串值

◆ SetDirectionAxis()

void NXOpen::Weld::DatumCommonBuilder::SetDirectionAxis ( NXOpen::Axis * directionAxis )

设置方向轴。此轴定义基准原点和指定的轴。
于 NX8.5.0 中创建。

许可要求:tooling_locators ("Tooling Locators")

参数

directionAxis directionaxis

◆ SetDirectionLength()

void NXOpen::Weld::DatumCommonBuilder::SetDirectionLength ( double directionLength )

设置创建的基准轴矢量的长度。
于NX8.5.0版本创建。

许可证要求：tooling_locators ("Tooling Locators")

参数

directionLength 方向长度

◆ SetHoleDiameter()

void NXOpen::Weld::DatumCommonBuilder::SetHoleDiameter ( double holeDiameter )

设置孔直径。
创建于 NX2306.0.0。

许可要求：tooling_locators（"Tooling Locators"）

参数

holeDiameter 孔直径

◆ SetModelingTolerance()

void NXOpen::Weld::DatumCommonBuilder::SetModelingTolerance ( double modelingTolerance )

设置建模距离公差。
于NX8.5.0版本创建。

许可证要求：tooling_locators ("Tooling Locators")

参数

modelingTolerance 建模公差

◆ SetPlaneHeight()

void NXOpen::Weld::DatumCommonBuilder::SetPlaneHeight ( double planeHeight )

设置沿方向轴的平面高度。控制基准平面的边界。
于NX8.5.0版本创建。

许可证要求：tooling_locators ("Tooling Locators")

参数

planeHeight 平面高度

◆ SetPlaneMethod()

void NXOpen::Weld::DatumCommonBuilder::SetPlaneMethod ( NXOpen::Weld::DatumCommonBuilder::PlaneMethodTypes planeMethod )

设置基准边位置的平面方法
于NX2312.0.0版本创建。

许可要求：tooling_locators（"Tooling Locators"）

参数

planeMethod planemethod

◆ SetPlaneWidth()

void NXOpen::Weld::DatumCommonBuilder::SetPlaneWidth ( double planeWidth )

设置垂直于方向轴的平面宽度。控制基准平面的边界。
于NX8.5.0版本创建。

许可证要求：tooling_locators ("Tooling Locators")

参数

planeWidth 平面宽度

◆ SetPrincipalAxisX()

void NXOpen::Weld::DatumCommonBuilder::SetPrincipalAxisX ( bool principalAxisX )

设置主坐标轴X。用于指定控制X轴的基准。
创建于NX8.5.0。

许可证要求：tooling_locators ("Tooling Locators")

参数

principalAxisX principalaxisx

◆ SetPrincipalAxisY()

void NXOpen::Weld::DatumCommonBuilder::SetPrincipalAxisY ( bool principalAxisY )

设置主坐标轴Y。用于指定控制Y轴的基准。
创建于NX8.5.0。

许可证要求：tooling_locators ("Tooling Locators")

参数

principalAxisY principalaxisy

◆ SetPrincipalAxisZ()

void NXOpen::Weld::DatumCommonBuilder::SetPrincipalAxisZ ( bool principalAxisZ )

设置主坐标轴Z。用于指定控制Z轴的基准。
创建于NX8.5.0。

许可证要求：tooling_locators ("Tooling Locators")

参数

principalAxisZ principalaxisz

◆ SetProjectAlongDirection()

void NXOpen::Weld::DatumCommonBuilder::SetProjectAlongDirection ( bool projectAlongDirection )

设置是否沿方向投影。可指定两个坐标，第三个坐标通过投影获取。
于 NX8.5.0 中创建。

许可要求:tooling_locators ("Tooling Locators")

参数

projectAlongDirection projectalongdirection

◆ SetSectionPlaneNormal()

void NXOpen::Weld::DatumCommonBuilder::SetSectionPlaneNormal ( NXOpen::Direction * sectionPlaneNormal )

设置截面平面法线。有时也称为夹紧平面。
于 NX8.5.0 中创建。

许可要求:tooling_locators ("Tooling Locators")

参数

sectionPlaneNormal sectionplanenormal

◆ SetSizeMethodType()

void NXOpen::Weld::DatumCommonBuilder::SetSizeMethodType ( NXOpen::Weld::DatumCommonBuilder::SizeMethodTypes sizeMethodType )

设置设置孔或槽尺寸的方法。
于NX2306.0.0版本创建。

许可证要求：tooling_locators ("Tooling Locators")

参数

sizeMethodType 尺寸方法类型

◆ SetSlotLength()

void NXOpen::Weld::DatumCommonBuilder::SetSlotLength ( double slotLength )

设置槽长度。
创建于 NX2306.0.0。

许可要求：tooling_locators（"Tooling Locators"）

参数

slotLength 槽长度

◆ SetSlotWidth()

void NXOpen::Weld::DatumCommonBuilder::SetSlotWidth ( double slotWidth )

设置槽宽度。
创建于 NX2306.0.0。

许可要求：tooling_locators（"Tooling Locators"）

参数

slotWidth 槽宽度

◆ SetSolidType()

void NXOpen::Weld::DatumCommonBuilder::SetSolidType ( NXOpen::Weld::DatumCommonBuilder::SolidTypes solidType )

设置指定的实体类型。
于 NX8.5.0 中创建。

许可要求:tooling_locators ("Tooling Locators")

参数

solidType solidtype

◆ SetXTolerance()

void NXOpen::Weld::DatumCommonBuilder::SetXTolerance ( double xTolerance )

设置X轴测量公差。
创建于NX2306.0.0。

许可证要求：tooling_locators ("Tooling Locators")

参数

xTolerance xtolerance

◆ SetYTolerance()

void NXOpen::Weld::DatumCommonBuilder::SetYTolerance ( double xTolerance )

设置Y轴测量公差。
创建于NX2306.0.0。

许可证要求：tooling_locators ("Tooling Locators")

参数

xTolerance xtolerance

◆ SetZTolerance()

void NXOpen::Weld::DatumCommonBuilder::SetZTolerance ( double xTolerance )

设置Z轴测量公差。
创建于NX2306.0.0。

许可证要求：tooling_locators ("Tooling Locators")

参数

xTolerance xtolerance

◆ SizeMethodType()

NXOpen::Weld::DatumCommonBuilder::SizeMethodTypes NXOpen::Weld::DatumCommonBuilder::SizeMethodType ( )

返回设置孔或槽尺寸的方法。
于NX2306.0.0版本创建。

许可证要求：无

◆ SlotLength()

double NXOpen::Weld::DatumCommonBuilder::SlotLength ( )

返回槽长度。
创建于 NX2306.0.0。

许可要求：无

◆ SlotWidth()

double NXOpen::Weld::DatumCommonBuilder::SlotWidth ( )

返回槽宽度。
创建于 NX2306.0.0。

许可要求：无

◆ SolidType()

NXOpen::Weld::DatumCommonBuilder::SolidTypes NXOpen::Weld::DatumCommonBuilder::SolidType ( )

返回指定的实体类型。
于 NX8.5.0 中创建。

许可要求:无

◆ UpdateWithDerivedDatum()

void NXOpen::Weld::DatumCommonBuilder::UpdateWithDerivedDatum ( )

使用现有基准的输入初始化构建器。构建器类型和派生基准类型必须相同。
创建于 NX8.5.0。

许可要求：tooling_locators（"Tooling Locators"）

◆ UserPlane()

NXOpen::SelectNXObjectList * NXOpen::Weld::DatumCommonBuilder::UserPlane ( )

返回用户选择的基准边相交平面
于NX2312.0.0版本创建。

许可要求：无

◆ XTolerance()

double NXOpen::Weld::DatumCommonBuilder::XTolerance ( )

获取X轴测量公差。
创建于NX2306.0.0。

许可证要求：无

◆ YTolerance()

double NXOpen::Weld::DatumCommonBuilder::YTolerance ( )

获取Y轴测量公差。
创建于NX2306.0.0。

许可证要求：无

◆ ZTolerance()

double NXOpen::Weld::DatumCommonBuilder::ZTolerance ( )

获取Z轴测量公差。
创建于NX2306.0.0。

许可证要求：无

Public 类型

Public 成员函数

友元

详细描述

成员枚举类型说明

◆ ControlMethodTypes

◆ CreationDirectionMethods

◆ CustomTypes

◆ PlaneMethodTypes

◆ SizeMethodTypes

◆ SolidTypes

成员函数说明

◆ AdditionalReferences()

◆ Associative()

◆ Characteristics()

◆ ControlMethod()

◆ CreateDirectionVector()

◆ CreatePlane()

◆ CreatePoint()

◆ CreationDirection()

◆ CustomAboveLength()

◆ CustomRadius()

◆ CustomTotalLength()

◆ CustomType()

◆ CustomTypeName()

◆ Derived()

◆ DerivedParentID()

◆ DirectionAxis()

◆ DirectionLength()

◆ HoleDiameter()

◆ ModelingTolerance()

◆ PlaneHeight()

◆ PlaneMethod()

◆ PlaneWidth()

◆ PrincipalAxisX()

◆ PrincipalAxisY()

◆ PrincipalAxisZ()

◆ ProjectAlongDirection()

◆ RadiusExp()

◆ RotationAngle()

◆ SectionPlaneNormal()

◆ SetAssociative()

◆ SetControlMethod()

◆ SetCreateDirectionVector()

◆ SetCreatePlane()

◆ SetCreatePoint()

◆ SetCreationDirection()

◆ SetCustomAboveLength()

◆ SetCustomRadius()

◆ SetCustomTotalLength()

◆ SetCustomType()

◆ SetCustomTypeName() [1/2]

◆ SetCustomTypeName() [2/2]

◆ SetDerived()

◆ SetDerivedParentID() [1/2]

◆ SetDerivedParentID() [2/2]

◆ SetDirectionAxis()

◆ SetDirectionLength()

◆ SetHoleDiameter()

◆ SetModelingTolerance()

◆ SetPlaneHeight()

◆ SetPlaneMethod()

◆ SetPlaneWidth()

◆ SetPrincipalAxisX()

◆ SetPrincipalAxisY()

◆ SetPrincipalAxisZ()

◆ SetProjectAlongDirection()

◆ SetSectionPlaneNormal()

◆ SetSizeMethodType()

◆ SetSlotLength()

◆ SetSlotWidth()

◆ SetSolidType()

◆ SetXTolerance()

◆ SetYTolerance()

◆ SetZTolerance()

◆ SizeMethodType()

◆ SlotLength()

◆ SlotWidth()

◆ SolidType()

◆ UpdateWithDerivedDatum()
