CATIA V5文件导入器更多...

#include <Catiav5Importer.hxx>

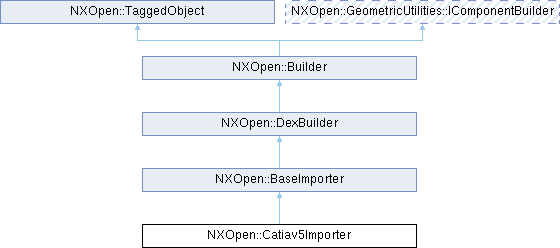

类 NXOpen::Catiav5Importer 继承关系图:

Public 类型
enum	ImportToOption { ImportToOptionWorkPart , ImportToOptionNewPart }
Public 类型继承自 NXOpen::BaseImporter
enum	Mode { ModeNativeFileSystem , ModeTeamcenter }

Public 成员函数
bool	EnableFeatureTree ()
bool	FileOpenFlag ()
NXOpen::Catiav5Importer::ImportToOption	ImportTo ()
bool	ImportToTeamcenter ()
bool	IncludeCSYS ()
bool	IncludeIndWireFrame ()
bool	IncludeNoShowEntity ()
bool	IncludeRefGeom ()
bool	Optimize ()
void	SaveSettings (const char *filename)
void	SaveSettings (const NXString &filename)
NXString	SearchDirectoryList ()
void	SetEnableFeatureTree (bool enableFeatureTree)
void	SetFileOpenFlag (bool doingFileOpen)
void	SetImportTo (NXOpen::Catiav5Importer::ImportToOption importTo)
void	SetImportToTeamcenter (bool importToTeamcenter)
void	SetIncludeCSYS (bool includeCSYS)
void	SetIncludeIndWireFrame (bool includeIndWireFrame)
void	SetIncludeNoShowEntity (bool includeNoShowEntity)
void	SetIncludeRefGeom (bool includeRefGeom)
void	SetOptimize (bool optimize)
void	SetSearchDirectoryList (const char *searchDirectoryList)
void	SetSearchDirectoryList (const NXString &searchDirectoryList)
void	SetSettingsFile (const char *filename)
void	SetSettingsFile (const NXString &filename)
void	SetSimplifyFacesandEdges (bool simplifyFacesandEdges)
NXString	SettingsFile ()
void	SetTotalSearchDirectories (int totalSearchDir)
bool	SimplifyFacesandEdges ()
int	TotalSearchDirectories ()
Public 成员函数继承自 NXOpen::BaseImporter
NXOpen::BaseImporter::Mode	GetMode ()
NXString	InputFile ()
NXString	OutputFile ()
void	SetInputFile (const char *filename)
void	SetInputFile (const NXString &filename)
void	SetMode (NXOpen::BaseImporter::Mode mode)
void	SetOutputFile (const char *filename)
void	SetOutputFile (const NXString &filename)
Public 成员函数继承自 NXOpen::DexBuilder
bool	ProcessHoldFlag ()
void	SetProcessHoldFlag (bool doingFileSave)
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_Catiav5ImporterBuilder

详细描述

CATIA V5文件导入器

表示用于导入CATIA V5数据的NXOpen::Catiav5Importer 此类通过NXOpen::DexManager 创建。 Commit()将返回空对象
要创建此类的新实例，请使用NXOpen::DexManager::CreateCatiav5Importer
默认值。

属性	值
EnableFeatureTree	0
ImportTo	WorkPart
ImportToTeamcenter	0
IncludeCSYS	0
IncludeIndWireFrame	1
IncludeNoShowEntity	0
IncludeRefGeom	0
Optimize	1
SimplifyFacesandEdges	0
TotalSearchDirectories	0

创建于NX6.0.0版本。

成员枚举类型说明

◆ ImportToOption

enum NXOpen::Catiav5Importer::ImportToOption

导入目标选项

枚举值
ImportToOptionWorkPart	将Catia V5文件导入到工作部件
ImportToOptionNewPart	将Catia V5文件导入到新部件

成员函数说明

◆ EnableFeatureTree()

bool NXOpen::Catiav5Importer::EnableFeatureTree ( )

获取是否启用特征树行为 - 如果设为true，将从Catia V5导入特征和特征组信息到NX
创建于NX1847.0.0。

许可要求：无

◆ FileOpenFlag()

bool NXOpen::Catiav5Importer::FileOpenFlag ( )

获取文件打开标志 - 执行文件导入时应设置为false
创建于NX6.0.0。

许可要求：无

◆ ImportTo()

NXOpen::Catiav5Importer::ImportToOption NXOpen::Catiav5Importer::ImportTo ( )

获取导入目标。此选项将确定导入的V5文件的目标，可以是新部件或工作部件。
创建于NX11.0.1。

许可要求：无

◆ ImportToTeamcenter()

bool NXOpen::Catiav5Importer::ImportToTeamcenter ( )

获取导入到Teamcenter - 如果设置为true，则导入的数据可添加到Teamcenter
创建于NX11.0.1。

许可要求：无

◆ IncludeCSYS()

bool NXOpen::Catiav5Importer::IncludeCSYS ( )

获取是否包含坐标系 - 如果设为true，将从Catia V5导入坐标系到NX
创建于NX9.0.1。

许可要求：无

◆ IncludeIndWireFrame()

bool NXOpen::Catiav5Importer::IncludeIndWireFrame ( )

获取是否包含独立线框 - 如果设为true，将从Catia V5导入独立线框对象到NX
创建于NX6.0.0。

许可要求：无

◆ IncludeNoShowEntity()

bool NXOpen::Catiav5Importer::IncludeNoShowEntity ( )

获取是否包含不显示实体 - 如果设为true，将从Catia V5文件导入不显示实体到NX
创建于NX6.0.0。

许可要求：无

◆ IncludeRefGeom()

bool NXOpen::Catiav5Importer::IncludeRefGeom ( )

获取是否包含参考几何体 - 如果设为true，将从Catia V5导入参考几何体到NX
创建于NX1872.0.0。

许可要求：无

◆ Optimize()

bool NXOpen::Catiav5Importer::Optimize ( )

获取优化 - 此选项允许优化拓扑
创建于NX6.0.0。

许可要求：无

◆ SaveSettings() [1/2]

void NXOpen::Catiav5Importer::SaveSettings ( const char * filename )

保存设置 - 将设置保存到指定文件
创建于NX6.0.0。

许可要求：无

参数

filename 文件名

◆ SaveSettings() [2/2]

void NXOpen::Catiav5Importer::SaveSettings ( const NXString & filename )

保存设置 - 将设置保存到指定文件
创建于NX6.0.0。

许可要求：无

参数

filename 文件名

◆ SearchDirectoryList()

NXString NXOpen::Catiav5Importer::SearchDirectoryList ( )

获取搜索目录列表 - 此选项允许指定以分号分隔的目录列表，转换器可在其中查找装配的组件。转换器将搜索给定目录下的所有子目录。
创建于NX6.0.0。

许可要求：无

◆ SetEnableFeatureTree()

void NXOpen::Catiav5Importer::SetEnableFeatureTree ( bool enableFeatureTree )

设置是否启用特征树行为 - 如果设为true，将从Catia V5导入特征和特征组信息到NX
创建于NX1847.0.0。

许可要求：无

参数

enableFeatureTree 是否启用特征树

◆ SetFileOpenFlag()

void NXOpen::Catiav5Importer::SetFileOpenFlag ( bool doingFileOpen )

设置文件打开标志 - 执行文件导入时应设置为false
创建于NX6.0.0。

许可要求：无

参数

doingFileOpen 文件打开标志

◆ SetImportTo()

void NXOpen::Catiav5Importer::SetImportTo ( NXOpen::Catiav5Importer::ImportToOption importTo )

设置导入目标。此选项将确定导入的V5文件的目标，可以是新部件或工作部件。
创建于NX11.0.1。

许可要求：无

参数

importTo 导入目标

◆ SetImportToTeamcenter()

void NXOpen::Catiav5Importer::SetImportToTeamcenter ( bool importToTeamcenter )

设置导入到Teamcenter - 如果设置为true，则导入的数据可添加到Teamcenter
创建于NX11.0.1。

许可要求：无

参数

importToTeamcenter 导入到Teamcenter

◆ SetIncludeCSYS()

void NXOpen::Catiav5Importer::SetIncludeCSYS ( bool includeCSYS )

设置是否包含坐标系 - 如果设为true，将从Catia V5导入坐标系到NX
创建于NX9.0.1。

许可要求：无

参数

includeCSYS 是否包含坐标系

◆ SetIncludeIndWireFrame()

void NXOpen::Catiav5Importer::SetIncludeIndWireFrame ( bool includeIndWireFrame )

设置是否包含独立线框 - 如果设为true，将从Catia V5导入独立线框对象到NX
创建于NX6.0.0。

许可要求：无

参数

includeIndWireFrame 是否包含独立线框

◆ SetIncludeNoShowEntity()

void NXOpen::Catiav5Importer::SetIncludeNoShowEntity ( bool includeNoShowEntity )

设置是否包含不显示实体 - 如果设为true，将从Catia V5文件导入不显示实体到NX
创建于NX6.0.0。

许可要求：无

参数

includeNoShowEntity 是否包含不显示实体

◆ SetIncludeRefGeom()

void NXOpen::Catiav5Importer::SetIncludeRefGeom ( bool includeRefGeom )

设置是否包含参考几何体 - 如果设为true，将从Catia V5导入参考几何体到NX
创建于NX1872.0.0。

许可要求：无

参数

includeRefGeom 是否包含参考几何体

◆ SetOptimize()

void NXOpen::Catiav5Importer::SetOptimize ( bool optimize )

设置优化 - 此选项允许优化拓扑
创建于NX6.0.0。

许可要求：无

参数

optimize 优化

◆ SetSearchDirectoryList() [1/2]

void NXOpen::Catiav5Importer::SetSearchDirectoryList ( const char * searchDirectoryList )

设置搜索目录列表 - 此选项允许指定以分号分隔的目录列表，转换器可在其中查找装配的组件。转换器将搜索给定目录下的所有子目录。
创建于NX6.0.0。

许可要求：无

参数

searchDirectoryList 搜索目录列表

◆ SetSearchDirectoryList() [2/2]

void NXOpen::Catiav5Importer::SetSearchDirectoryList ( const NXString & searchDirectoryList )

设置搜索目录列表 - 此选项允许指定以分号分隔的目录列表，转换器可在其中查找装配的组件。转换器将搜索给定目录下的所有子目录。
创建于NX6.0.0。

许可要求：无

参数

searchDirectoryList 搜索目录列表

◆ SetSettingsFile() [1/2]

void NXOpen::Catiav5Importer::SetSettingsFile ( const char * filename )

设置设置文件 - 默认选项的定义文件
创建于NX6.0.0。

许可要求：无

参数

filename 文件名

◆ SetSettingsFile() [2/2]

void NXOpen::Catiav5Importer::SetSettingsFile ( const NXString & filename )

设置设置文件 - 默认选项的定义文件
创建于NX6.0.0。

许可要求：无

参数

filename 文件名

◆ SetSimplifyFacesandEdges()

void NXOpen::Catiav5Importer::SetSimplifyFacesandEdges ( bool simplifyFacesandEdges )

设置简化面和边 - 此选项允许将近似解析的面和边简化为解析面和边
创建于NX6.0.0。

许可要求：无

参数

simplifyFacesandEdges 简化面和边

◆ SettingsFile()

NXString NXOpen::Catiav5Importer::SettingsFile ( )

获取设置文件 - 默认选项的定义文件
创建于NX6.0.0。

许可要求：无

◆ SetTotalSearchDirectories()

void NXOpen::Catiav5Importer::SetTotalSearchDirectories ( int totalSearchDir )

设置搜索目录数量 - 此选项允许指定搜索目录的总数
创建于NX6.0.0。

许可要求：无

参数

totalSearchDir 搜索目录总数

◆ SimplifyFacesandEdges()

bool NXOpen::Catiav5Importer::SimplifyFacesandEdges ( )

获取简化面和边 - 此选项允许将近似解析的面和边简化为解析面和边
创建于NX6.0.0。

许可要求：无

◆ TotalSearchDirectories()

int NXOpen::Catiav5Importer::TotalSearchDirectories ( )

获取搜索目录数量 - 此选项允许指定搜索目录的总数
创建于NX6.0.0。

许可要求：无
