NXOpen::Appearance::AppearanceEditTexture类 参考

外观纹理编辑器 更多...

#include <Appearance_AppearanceEditTexture.hxx>

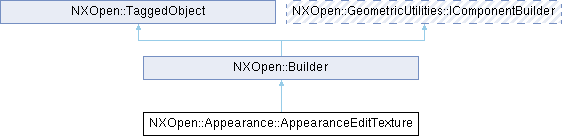

类 NXOpen::Appearance::AppearanceEditTexture 继承关系图:

Public 类型
enum	AnchorTypes {   AnchorTypesTopLeft , AnchorTypesCenter , AnchorTypesBottomLeft , AnchorTypesTopMiddle ,   AnchorTypesTopRight , AnchorTypesLeftMiddle , AnchorTypesRightMiddle , AnchorTypesBottomMiddle ,   AnchorTypesBottomRight }
enum	DecalProjectionsType { DecalProjectionsTypePlanar , DecalProjectionsTypeCylindrical , DecalProjectionsTypeSpherical , DecalProjectionsTypeUv }
enum	MaterialProjectionsType {   MaterialProjectionsTypeUv , MaterialProjectionsTypePlanar , MaterialProjectionsTypeBox , MaterialProjectionsTypeSpherical ,   MaterialProjectionsTypeCylindrical }
enum	Scaling { ScalingToFace , ScalingToImageSize , ScalingToUniformScale , ScalingToNonUniformScale }

Public 成员函数
NXOpen::Appearance::AppearanceEditTexture::AnchorTypes	AnchorType ()
double	AspectRatio ()
int	MappingProjection ()
double	Scale ()
void	SetAnchorType (NXOpen::Appearance::AppearanceEditTexture::AnchorTypes anchorType)
void	SetAspectRatio (double aspectRatio)
void	SetMappingProjection (int mappingProjection)
void	SetScale (double scale)
void	SetStudioMaterialName (const char *studioMaterialName)
void	SetStudioMaterialName (const NXString &studioMaterialName)
void	SetTextureNormalVector (NXOpen::Direction *textureNormalVector)
void	SetTextureOrigin (NXOpen::Point *textureOrigin)
void	SetTextureUpVector (NXOpen::Direction *textureUpVector)
NXString	StudioMaterialName ()
NXOpen::Direction *	TextureNormalVector ()
NXOpen::Point *	TextureOrigin ()
NXOpen::Direction *	TextureUpVector ()
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_AppearanceEditTextureBuilder

详细描述

外观纹理编辑器

表示一个 NXOpen::Appearance::AppearanceEditTexture 用于操作外观指示符的外观材质纹理空间的工具。
要创建此类的新实例，请使用 NXOpen::Appearance::AppearanceManager::CreateAppearanceEditTextureBuilder

创建于 NX1926.0.0.

成员枚举类型说明

AnchorTypes

enum NXOpen::Appearance::AppearanceEditTexture::AnchorTypes

锚点类型

枚举值
AnchorTypesTopLeft	左上
AnchorTypesCenter	中心
AnchorTypesBottomLeft	左下
AnchorTypesTopMiddle	上中
AnchorTypesTopRight	右上
AnchorTypesLeftMiddle	左中
AnchorTypesRightMiddle	右中
AnchorTypesBottomMiddle	下中
AnchorTypesBottomRight	右下

DecalProjectionsType

enum NXOpen::Appearance::AppearanceEditTexture::DecalProjectionsType

贴花映射投影类型

枚举值
DecalProjectionsTypePlanar	planar
DecalProjectionsTypeCylindrical	cylindrical
DecalProjectionsTypeSpherical	spherical
DecalProjectionsTypeUv	uv

MaterialProjectionsType

enum NXOpen::Appearance::AppearanceEditTexture::MaterialProjectionsType

基础材质映射投影类型

枚举值
MaterialProjectionsTypeUv	uv
MaterialProjectionsTypePlanar	planar
MaterialProjectionsTypeBox	box
MaterialProjectionsTypeSpherical	spherical
MaterialProjectionsTypeCylindrical	cylindrical

Scaling

enum NXOpen::Appearance::AppearanceEditTexture::Scaling

缩放类型

枚举值
ScalingToFace	适配到面
ScalingToImageSize	适配到图像尺寸
ScalingToUniformScale	均匀缩放
ScalingToNonUniformScale	非均匀缩放

成员函数说明

AnchorType()

NXOpen::Appearance::AppearanceEditTexture::AnchorTypes NXOpen::Appearance::AppearanceEditTexture::AnchorType

(

)

获取锚点类型
创建于NX1926.0.0。

许可要求：appearance_mgmt（"原生模式的外观管理作者"）或 appearance_mgmt_mgd（"托管模式的外观管理作者"）

AspectRatio()

double NXOpen::Appearance::AppearanceEditTexture::AspectRatio

(

)

获取贴花纵横比
创建于NX1926.0.0。

许可要求：appearance_mgmt（"原生模式的外观管理作者"）或 appearance_mgmt_mgd（"托管模式的外观管理作者"）

MappingProjection()

int NXOpen::Appearance::AppearanceEditTexture::MappingProjection

(

)

获取映射投影
创建于NX1926.0.0。

许可要求：appearance_mgmt（"原生模式的外观管理作者"）或 appearance_mgmt_mgd（"托管模式的外观管理作者"）

Scale()

double NXOpen::Appearance::AppearanceEditTexture::Scale

(

)

获取贴花比例
创建于NX1926.0.0。

许可要求：appearance_mgmt（"原生模式的外观管理作者"）或 appearance_mgmt_mgd（"托管模式的外观管理作者"）

SetAnchorType()

void NXOpen::Appearance::AppearanceEditTexture::SetAnchorType

(

NXOpen::Appearance::AppearanceEditTexture::AnchorTypes

anchorType

)

设置锚点类型
创建于NX1926.0.0。

许可要求：appearance_mgmt（"原生模式的外观管理作者"）或 appearance_mgmt_mgd（"托管模式的外观管理作者"）

参数

anchorType

anchortype

SetAspectRatio()

void NXOpen::Appearance::AppearanceEditTexture::SetAspectRatio

(

double

aspectRatio

)

设置贴花纵横比
创建于NX1926.0.0。

许可要求：appearance_mgmt（"原生模式的外观管理作者"）或 appearance_mgmt_mgd（"托管模式的外观管理作者"）

参数

aspectRatio

aspect ratio

SetMappingProjection()

void NXOpen::Appearance::AppearanceEditTexture::SetMappingProjection

(

int

mappingProjection

)

设置映射投影
创建于NX1926.0.0。

许可要求：appearance_mgmt（"原生模式的外观管理作者"）或 appearance_mgmt_mgd（"托管模式的外观管理作者"）

参数

mappingProjection

mappingprojection

SetScale()

void NXOpen::Appearance::AppearanceEditTexture::SetScale

(

double

scale

)

设置贴花比例
创建于NX1926.0.0.

许可要求：appearance_mgmt ("原生模式的外观管理作者") 或 appearance_mgmt_mgd ("托管模式的外观管理作者")

参数

scale

scale

SetStudioMaterialName() [1/2]

void NXOpen::Appearance::AppearanceEditTexture::SetStudioMaterialName

(

const char *

studioMaterialName

)

设置Studio材质名称
创建于NX1926.0.0。

许可要求：appearance_mgmt（"原生模式的外观管理作者"）或 appearance_mgmt_mgd（"托管模式的外观管理作者"）

参数

studioMaterialName

studiomaterialname

SetStudioMaterialName() [2/2]

void NXOpen::Appearance::AppearanceEditTexture::SetStudioMaterialName

(

const NXString &

studioMaterialName

)

设置Studio材质名称
创建于NX1926.0.0。

许可要求：appearance_mgmt（"原生模式的外观管理作者"）或 appearance_mgmt_mgd（"托管模式的外观管理作者"）

参数

studioMaterialName

studiomaterialname

SetTextureNormalVector()

void NXOpen::Appearance::AppearanceEditTexture::SetTextureNormalVector

(

NXOpen::Direction *

textureNormalVector

)

设置纹理法向矢量
创建于NX1926.0.0。

许可要求：appearance_mgmt（"原生模式的外观管理作者"）或 appearance_mgmt_mgd（"托管模式的外观管理作者"）

参数

textureNormalVector

texturenormalvector

SetTextureOrigin()

void NXOpen::Appearance::AppearanceEditTexture::SetTextureOrigin

(

NXOpen::Point *

textureOrigin

)

设置纹理原点
创建于NX1926.0.0。

许可要求：appearance_mgmt（"原生模式的外观管理作者"）或 appearance_mgmt_mgd（"托管模式的外观管理作者"）

参数

textureOrigin

textureorigin

SetTextureUpVector()

void NXOpen::Appearance::AppearanceEditTexture::SetTextureUpVector

(

NXOpen::Direction *

textureUpVector

)

设置纹理向上矢量
创建于NX1926.0.0。

许可要求：appearance_mgmt（"原生模式的外观管理作者"）或 appearance_mgmt_mgd（"托管模式的外观管理作者"）

参数

textureUpVector

textureupvector

StudioMaterialName()

NXString NXOpen::Appearance::AppearanceEditTexture::StudioMaterialName

(

)

获取Studio材质名称
创建于NX1926.0.0。

许可要求：appearance_mgmt（"原生模式的外观管理作者"）或 appearance_mgmt_mgd（"托管模式的外观管理作者"）

TextureNormalVector()

NXOpen::Direction * NXOpen::Appearance::AppearanceEditTexture::TextureNormalVector

(

)

获取纹理法向矢量
创建于NX1926.0.0。

许可要求：appearance_mgmt（"原生模式的外观管理作者"）或 appearance_mgmt_mgd（"托管模式的外观管理作者"）

TextureOrigin()

NXOpen::Point * NXOpen::Appearance::AppearanceEditTexture::TextureOrigin

(

)

获取纹理原点
创建于NX1926.0.0。

许可要求：appearance_mgmt（"原生模式的外观管理作者"）或 appearance_mgmt_mgd（"托管模式的外观管理作者"）

TextureUpVector()

NXOpen::Direction * NXOpen::Appearance::AppearanceEditTexture::TextureUpVector

(

)

获取纹理向上矢量
创建于NX1926.0.0。

许可要求：appearance_mgmt（"原生模式的外观管理作者"）或 appearance_mgmt_mgd（"托管模式的外观管理作者"）
