NXOpen::Display::Wall类 参考

墙对象 更多...

#include <Display_Wall.hxx>

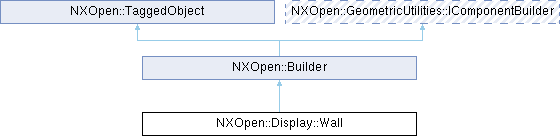

类 NXOpen::Display::Wall 继承关系图:

Public 类型
enum	MaterialTextureType { MaterialTextureTypeShadowCatcher , MaterialTextureTypeImageFile , MaterialTextureTypeInvisible }

Public 成员函数
NXOpen::Display::Image *	Image ()
NXString	ImageFilename ()
	NX_DEPRECATED ("在NX10.0.0中已废弃。此功能已移至NXOpen::Display::Image。") double PatternRepeatFactor()
	NX_DEPRECATED ("在NX10.0.0中已废弃。此功能已移至NXOpen::Display::Image。") void SetPatternRepeatFactor(double patternRepeatFactor)
enum	NX_DEPRECATED ("在NX10.0.0中已废弃。请使用NXOpen::Display::Wall::MaterialTextureType替代。") MaterialType
double	Reflectivity ()
void	SetImage (NXOpen::Display::Image *imageBuilder)
void	SetImageFilename (const char *newImageFileName)
void	SetImageFilename (const NXString &newImageFileName)
void	SetReflectivity (double reflectivity)
void	SetWallMaterialTextureType (NXOpen::Display::Wall::MaterialTextureType wallMaterialType)
NXOpen::Display::Wall::MaterialTextureType	WallMaterialTextureType ()
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_WallBuilder

详细描述

墙对象

表示 NXOpen::Display::Wall
此类仅允许从交互式NX会话中运行的程序调用。若从非交互式会话运行，将返回NULL。

要创建此类的新实例，请使用 NXOpen::ViewCollection::CreateWall

创建于NX5.0.0。

成员枚举类型说明

MaterialTextureType

enum NXOpen::Display::Wall::MaterialTextureType

新的墙壁材质纹理类型

枚举值
MaterialTextureTypeShadowCatcher	墙壁透明，用于显示阴影。使用此选项可将阴影投射到环境的"虚拟"背景图像上。
MaterialTextureTypeImageFile	墙壁使用图像平铺。例如，在"底部"墙壁上使用此选项可显示平铺的闪亮地板。
MaterialTextureTypeInvisible	墙壁不显示。例如，若只需显示地板，可对除"底部"以外的所有墙壁使用此选项。

成员函数说明

Image()

NXOpen::Display::Image * NXOpen::Display::Wall::Image

(

)

返回墙壁的图像构建器
创建于NX5.0.0。

许可要求 : 无

ImageFilename()

NXString NXOpen::Display::Wall::ImageFilename

(

)

返回舞台墙的图像文件名
创建于NX5.0.0。

许可要求 : 无

NX_DEPRECATED() [1/3]

NXOpen::Display::Wall::NX_DEPRECATED

(

"在NX10.0.0中已废弃。此功能已移至NXOpen::Display::Image。"

)

返回图案重复因子 - 图像重复的次数

弃用

在NX10.0.0中已废弃。此功能已移至 NXOpen::Display::Image 。

创建于NX5.0.0。

许可要求 : 无

NX_DEPRECATED() [2/3]

NXOpen::Display::Wall::NX_DEPRECATED

(

"在NX10.0.0中已废弃。此功能已移至NXOpen::Display::Image。"

)

设置图案重复因子 - 图像重复的次数

弃用

在NX10.0.0中已废弃。此功能已移至 NXOpen::Display::Image 。

创建于NX5.0.0。

许可要求 : 无

图案重复因子

NX_DEPRECATED() [3/3]

enum NXOpen::Display::Wall::NX_DEPRECATED ( "在NX10.0.0中已废弃。请使用NXOpen::Display::Wall::MaterialTextureType替代。" )

inline

定义舞台墙的材质特性。

弃用

在NX10.0.0中已废弃。请使用 NXOpen::Display::Wall::MaterialTextureType 替代。

墙壁透明，用于显示阴影。使用此选项可将阴影投射到环境的"虚拟"背景图像上。

墙壁具有反射性。例如，在"底部"墙壁上使用此选项可显示闪亮的地板。

墙壁不显示。例如，若只需显示地板，可对除"底部"以外的所有墙壁使用此选项。

Reflectivity()

double NXOpen::Display::Wall::Reflectivity

(

)

返回墙壁的反射率 - 墙壁反射环境的百分比
创建于NX5.0.0。

许可要求 : 无

SetImage()

void NXOpen::Display::Wall::SetImage

(

NXOpen::Display::Image *

imageBuilder

)

设置墙壁的图像构建器
创建于NX5.0.0。

许可要求 : 无

参数

imageBuilder

图像构建器

SetImageFilename() [1/2]

void NXOpen::Display::Wall::SetImageFilename

(

const char *

newImageFileName

)

设置舞台墙的图像文件名
创建于NX5.0.0。

许可要求 : 无

参数

newImageFileName

新图像文件名

SetImageFilename() [2/2]

void NXOpen::Display::Wall::SetImageFilename

(

const NXString &

newImageFileName

)

设置舞台墙的图像文件名
创建于NX5.0.0。

许可要求 : 无

参数

newImageFileName

新图像文件名

SetReflectivity()

void NXOpen::Display::Wall::SetReflectivity

(

double

reflectivity

)

设置墙壁的反射率 - 墙壁反射环境的百分比
创建于NX5.0.0。

许可要求 : 无

参数

reflectivity

反射率

SetWallMaterialTextureType()

void NXOpen::Display::Wall::SetWallMaterialTextureType

(

NXOpen::Display::Wall::MaterialTextureType

wallMaterialType

)

设置墙壁材质纹理类型 - 可以是shadow_catcher、image file或invisible
创建于NX10.0.0。

许可要求 : 无

参数

wallMaterialType

墙壁材质类型

WallMaterialTextureType()

NXOpen::Display::Wall::MaterialTextureType NXOpen::Display::Wall::WallMaterialTextureType

(

)

返回墙壁材质类型 - 可以是shadow_catcher、reflective或invisible

弃用

在NX10.0.0中已废弃。请使用 NXOpen::Display::Wall::WallMaterialTextureType 替代。

创建于NX5.0.0。

许可要求 : 无

设置墙壁材质类型 - 可以是shadow_catcher、reflective或invisible

弃用

在NX10.0.0中已废弃。请使用 NXOpen::Display::Wall::SetWallMaterialTextureType 替代。

创建于NX5.0.0。

许可要求 : 无

墙壁材质类型 返回墙壁材质纹理类型 - 可以是shadow_catcher、image file或invisible
创建于NX10.0.0。

许可要求 : 无
