NXOpen::MeasureBuilder类 参考

测量构建器基类 更多...

#include <MeasureBuilder.hxx>

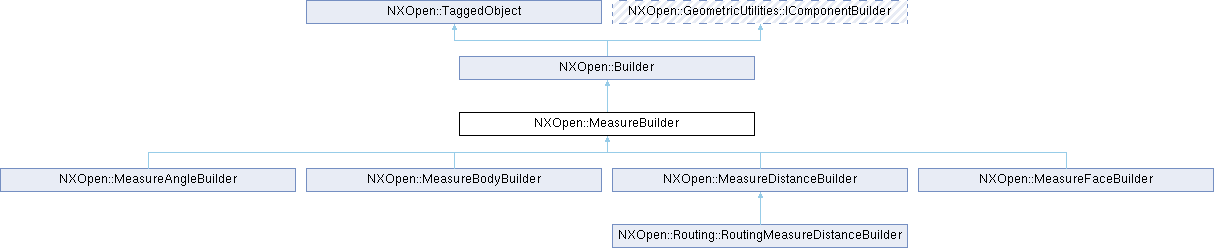

类 NXOpen::MeasureBuilder 继承关系图:

Public 类型
enum	AnnotationType { AnnotationTypeNone , AnnotationTypeShowDimension , AnnotationTypeCreateLine , AnnotationTypeCreateCsys }
enum	RequirementType { RequirementTypeNone , RequirementTypeNew , RequirementTypeExisting }

Public 成员函数
NXOpen::MeasureBuilder::AnnotationType	AnnotationMode ()
bool	InfoWindow ()
NXOpen::MeasureBuilder::RequirementType	RequirementMode ()
void	SetAnnotationMode (NXOpen::MeasureBuilder::AnnotationType atype)
void	SetInfoWindow (bool infoWindow)
void	SetRequirementMode (NXOpen::MeasureBuilder::RequirementType rtype)
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_MeasureBuilderBuilder

详细描述

测量构建器基类

表示一个 NXOpen::MeasureBuilder
这是一个抽象类，无法实例化。

创建于NX5.0.0版本。

成员枚举类型说明

AnnotationType

enum NXOpen::MeasureBuilder::AnnotationType

表示注释类型。

枚举值
AnnotationTypeNone	无
AnnotationTypeShowDimension	显示尺寸
AnnotationTypeCreateLine	创建直线
AnnotationTypeCreateCsys	创建坐标系

RequirementType

enum NXOpen::MeasureBuilder::RequirementType

表示要求类型。

枚举值
RequirementTypeNone	无
RequirementTypeNew	新建
RequirementTypeExisting	已存在

成员函数说明

AnnotationMode()

NXOpen::MeasureBuilder::AnnotationType NXOpen::MeasureBuilder::AnnotationMode

(

)

返回注释模式
创建于NX5.0.0版本。

许可要求：无

InfoWindow()

bool NXOpen::MeasureBuilder::InfoWindow

(

)

返回信息窗口状态
创建于NX5.0.0版本。

许可要求：无

RequirementMode()

NXOpen::MeasureBuilder::RequirementType NXOpen::MeasureBuilder::RequirementMode

(

)

返回要求模式
创建于NX5.0.0版本。

许可要求：无

SetAnnotationMode()

void NXOpen::MeasureBuilder::SetAnnotationMode

(

NXOpen::MeasureBuilder::AnnotationType

atype

)

设置注释模式
创建于NX5.0.0版本。

许可要求：solid_modeling（"实体建模"）

参数

atype

注释类型

SetInfoWindow()

void NXOpen::MeasureBuilder::SetInfoWindow

(

bool

infoWindow

)

设置信息窗口状态
创建于NX5.0.0版本。

许可要求：solid_modeling（"实体建模"）

参数

infoWindow

信息窗口

SetRequirementMode()

void NXOpen::MeasureBuilder::SetRequirementMode

(

NXOpen::MeasureBuilder::RequirementType

rtype

)

设置要求模式
创建于NX5.0.0版本。

许可要求：solid_modeling（"实体建模"）

参数

rtype

要求类型
