样条路径构建器更多...

#include <Routing_SplinePathBuilder.hxx>

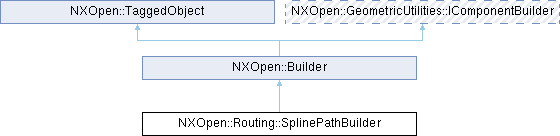

类 NXOpen::Routing::SplinePathBuilder 继承关系图:

Public 类型
enum	DefiningPointMethod { DefiningPointMethodCreatePoint , DefiningPointMethodUseExisting }
enum	DefiningTypes { DefiningTypesUnsupported , DefiningTypesInterpolation , DefiningTypesParametric , DefiningTypesBezier , DefiningTypesBezierSlack , DefiningTypesBezierMaxCurvature , DefiningTypesBezierMaxCurvatureSlacked }
enum	DragMode { DragModeActive , DragModeInactive }
enum	SplinePathAttributeOptions { SplinePathAttributeOptionsRadius , SplinePathAttributeOptionsRatioToDiameter }
enum	SplinePathRadiusSource { SplinePathRadiusSourceExpression , SplinePathRadiusSourceRatioToDiameter , SplinePathRadiusSourceAttribute }
enum	SplinePathSlackType { SplinePathSlackTypePercentLength , SplinePathSlackTypeAdditionalLength , SplinePathSlackTypeLockLength , SplinePathSlackTypeTotalPercentage , SplinePathSlackTypeTotalAdditional , SplinePathSlackTypeUndefined }

Public 成员函数
void	AddDefiningPointAtAbsoluteCoords (const NXOpen::Point3d &point)
int	AddDefiningPointToSpline (NXOpen::Point *point, bool createNewPoint)
void	AddSlackToSpline (NXOpen::Routing::SplinePathBuilder::SplinePathSlackType slackType, NXOpen::Expression slackValue, NXOpen::Direction slackDirection)
void	AskDefiningData (std::vector< NXOpen::Point * > &points)
void	AssignExtension (int pointIndex, NXOpen::Direction direction, NXOpen::Expression forwardLength, NXOpen::Expression *backwardLength)
void	AssignExtension (int pointIndex, NXOpen::Direction direction, NXOpen::Expression forwardLength, NXOpen::Expression *backwardLength, bool forceDeleteOnZeroExpression)
void	AssignHealPathExtension (int pointIndex, NXOpen::Direction direction, NXOpen::Expression forwardLength, NXOpen::Expression *backwardLength)
void	AssignTangentExtensionForPointAtIndex (int index, NXOpen::Expression forwardLength, NXOpen::Expression backwardLength, NXOpen::Vector3d tangent, NXOpen::Vector3d normal, NXOpen::Direction **extensionDir)
bool	BoundedCurvature ()
NXOpen::Expression *	BoundedCurvatureRadius ()
NXOpen::Expression *	BoundedCurvatureRatio ()
void	CommitDrag (NXOpen::Point *definingPoint)
NXOpen::Routing::AssignTangencyBuilder *	CreateAssignTangencyBuilder ()
void	CreateHealPathConstraints (NXOpen::NXObject startObject, NXOpen::NXObject endObject)
NXOpen::Routing::SplinePathBuilder::DefiningTypes	DefiningType ()
void	DeleteDefiningPointAtIndex (int index)
void	DetachPoint (int index)
NXOpen::Routing::AssignTangencyBuilder *	GetAssignTangencyBuilder ()
void	GetDefiningPointPositions (std::vector< double > &pointPositions)
void	GetDefiningPointPositionsAsPoints (std::vector< NXOpen::Point3d > &pointPositions)
void	GetExtensionDataForPointAtIndex (int index, NXOpen::Expression forwardLength, NXOpen::Expression backwardLength, NXOpen::Vector3d *extDirection)
NXOpen::Routing::Stock *	GetLargestDiameterStock ()
double	GetLockedSplineMinimumLength ()
void	GetOffsetData (int index, int method, NXOpen::Point basePoint, NXOpen::Direction offDir, NXString exp)
NXOpen::Curve *	GetRouteSegment ()
double	GetSplineLength ()
double	GetSplineLengthNoShaping ()
NXOpen::Routing::ControlPoint *	GetStartAndEndRcp (NXOpen::Routing::ControlPoint **startRcp)
void	InitializeDrag (int index)
void	IsLengthLocked (NXOpen::Expression *length, bool isLocked, NXOpen::Direction **slackDirection)
void	IsSplineSlacked (bool slacked, NXOpen::Routing::SplinePathBuilder::SplinePathSlackType slackType, NXOpen::Expression slackValue, NXOpen::Direction downDir)
void	LockSplineLengthNoShaping (NXOpen::Expression *length)
void	LockSplineLengthWithShaping (NXOpen::Expression length, NXOpen::Direction slackDirection)
void	LockSplineLengthWithShapingFixedPoints (NXOpen::Expression length, NXOpen::Direction slackDirection)
NXOpen::Expression *	MinimumCheckingAllowableRatio ()
NXOpen::Expression *	MinimumCheckingAllowableValue ()
NXOpen::Routing::SplinePathBuilder::SplinePathAttributeOptions	MinimumCheckingMethod ()
double	MinimumRadius ()
NXOpen::Routing::SplinePathBuilder::SplinePathRadiusSource	RadiusSource ()
void	RemoveAllShaping ()
void	RemoveLengthConstraint ()
void	SetAddPointsOnSubdivideFlag (bool addPoints)
void	SetBoundedCurvature (bool useBoundedCurvature)
void	SetCreateTangencyFlag (bool createTangency)
void	SetDefaultPortExtensionLength (double value)
void	SetDefiningType (NXOpen::Routing::SplinePathBuilder::DefiningTypes definingType)
void	SetLockToSelectedFlag (bool lockSelected)
void	SetMinimumCheckingMethod (NXOpen::Routing::SplinePathBuilder::SplinePathAttributeOptions routeCheckingMethod)
void	SetRadiusSource (NXOpen::Routing::SplinePathBuilder::SplinePathRadiusSource source)
void	SetShowSplineMinimumRadius (bool allowDisplay)
void	SetSplineLength (NXOpen::Expression *length)
void	SetStockBoundedDiameter (double value)
void	SetUseMinimumCheckingValue (bool useMinRadius)
void	ShapeByAdditionalLengthMovingPoints (NXOpen::Expression length, NXOpen::Routing::SplinePathBuilder::SplinePathSlackType slackType, NXOpen::Direction slackDirection)
bool	ShowSplineMinimumRadius ()
void	UpdateDefiningPoint (int index, NXOpen::Point *point, bool inDrag, const NXOpen::Vector3d &translation)
void	UpdateDefiningPointPositionAtIndex (int index, NXOpen::Point *point, bool inDrag)
void	UpdateExtensionDirectionAtIndex (int index, const NXOpen::Vector3d &direction)
void	UpdateExtensionDirectionForPointAtIndex (int index, const NXOpen::Vector3d &deltaTrans, const NXOpen::Matrix3x3 &orientation, bool inDrag)
bool	UseMinimumCheckingValue ()
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_SplinePathBuilderBuilder

详细描述

样条路径构建器

代表一个 NXOpen::Routing::SplinePathBuilder 对象。该构建器支持创建和编辑D-Cubed约束样条曲线，包括添加延伸段、添加管筒偏移点、添加管筒、锁定长度、添加松弛量以及锁定到其他D-Cubed约束对象。
要创建此类的新实例，请使用 NXOpen::Routing::RouteManager::CreateSplinePathBuilder

创建于NX6.0.0版本。

成员枚举类型说明

◆ DefiningPointMethod

enum NXOpen::Routing::SplinePathBuilder::DefiningPointMethod

指定向样条添加点时是否创建新点。

枚举值
DefiningPointMethodCreatePoint	创建新点
DefiningPointMethodUseExisting	使用现有点

◆ DefiningTypes

enum NXOpen::Routing::SplinePathBuilder::DefiningTypes

指定样条点定义样条形状的方式。

枚举值
DefiningTypesUnsupported	不支持的定义类型。
DefiningTypesInterpolation	定义类型为C1连续的插值样条。
DefiningTypesParametric	定义类型为G1连续的参数化曲线。
DefiningTypesBezier	定义类型为G1连续的分段三次贝塞尔曲线。
DefiningTypesBezierSlack	定义类型为带伪重力松弛的G1连续分段三次贝塞尔曲线。
DefiningTypesBezierMaxCurvature	定义类型为带最大曲率约束的G1连续分段三次贝塞尔曲线。
DefiningTypesBezierMaxCurvatureSlacked	定义类型为带最大曲率约束和伪重力松弛的G1连续分段三次贝塞尔曲线。

◆ DragMode

enum NXOpen::Routing::SplinePathBuilder::DragMode

指定更新定义点位置时是否启用拖拽网络。

枚举值
DragModeActive	拖拽网络处于激活状态
DragModeInactive	拖拽网络处于未激活状态

◆ SplinePathAttributeOptions

enum NXOpen::Routing::SplinePathBuilder::SplinePathAttributeOptions

描述用户属性方法选项。这些值用于设置最小检查方式。如果检查方式为与直径的比值，则允许的半径将通过比值×管筒直径计算得出。

枚举值
SplinePathAttributeOptionsRadius	样条用户属性的半径方式选项
SplinePathAttributeOptionsRatioToDiameter	样条用户属性的与直径比值方式选项。

◆ SplinePathRadiusSource

enum NXOpen::Routing::SplinePathBuilder::SplinePathRadiusSource

描述约束曲率样条的定义方式。

枚举值
SplinePathRadiusSourceExpression	通过数值指定半径。
SplinePathRadiusSourceRatioToDiameter	通过与管筒的比值指定半径。
SplinePathRadiusSourceAttribute	通过属性指定半径。

◆ SplinePathSlackType

enum NXOpen::Routing::SplinePathBuilder::SplinePathSlackType

描述应用于样条的松弛类型。

枚举值
SplinePathSlackTypePercentLength	样条长度增加原长度的指定百分比。
SplinePathSlackTypeAdditionalLength	样条长度增加指定的额外长度。
SplinePathSlackTypeLockLength	样条松弛到指定的锁定长度。
SplinePathSlackTypeTotalPercentage	松弛值为额外长度的比例，非端点定义点向下松弛
SplinePathSlackTypeTotalAdditional	松弛值为额外长度，非端点定义点向下松弛
SplinePathSlackTypeUndefined	松弛长度未定义。

成员函数说明

◆ AddDefiningPointAtAbsoluteCoords()

void NXOpen::Routing::SplinePathBuilder::AddDefiningPointAtAbsoluteCoords ( const NXOpen::Point3d & point )

向样条添加点。该点将成为样条的新端点。
创建于NX6.0.0。

许可证要求: routing_base ("Routing Basic")

参数

point 要添加的点。

◆ AddDefiningPointToSpline()

int NXOpen::Routing::SplinePathBuilder::AddDefiningPointToSpline	(	NXOpen::Point *	point,
		bool	createNewPoint )

向当前样条添加定义点，或为新样条创建第一个点。

返回: 返回点在样条上的添加索引。例如，若样条上已有3个点，新点添加在点0和点1之间，则此变量将设为1。
创建于NX6.0.0。

许可证要求: routing_base ("Routing Basic")

参数

point	要添加的点。
createNewPoint	是否基于提供的点创建新点？

◆ AddSlackToSpline()

void NXOpen::Routing::SplinePathBuilder::AddSlackToSpline	(	NXOpen::Routing::SplinePathBuilder::SplinePathSlackType	slackType,
		NXOpen::Expression *	slackValue,
		NXOpen::Direction *	slackDirection )

版本：NX6.0.0

许可要求：routing_base ("Routing Basic")

参数

slackType	要添加的松弛类型。
slackValue	要添加的松弛量。
slackDirection	应用松弛的方向。

◆ AskDefiningData()

void NXOpen::Routing::SplinePathBuilder::AskDefiningData ( std::vector< NXOpen::Point * > & points )

当选择样条进行编辑时，构建器将分析样条并收集所有定义数据。对话框将调用此函数从构建器中检索定义数据，以填充其字段。
版本：NX6.0.0

许可要求：routing_base ("Routing Basic")

参数

points 样条的定义点

◆ AssignExtension() [1/2]

void NXOpen::Routing::SplinePathBuilder::AssignExtension	(	int	pointIndex,
		NXOpen::Direction *	direction,
		NXOpen::Expression *	forwardLength,
		NXOpen::Expression *	backwardLength )

为指定索引的点分配延伸。
版本：NX6.0.0

许可要求：routing_base ("Routing Basic")

参数

pointIndex	要分配延伸的点的索引。
direction	延伸方向。
forwardLength	延伸的正向长度。
backwardLength	延伸的反向长度。

◆ AssignExtension() [2/2]

void NXOpen::Routing::SplinePathBuilder::AssignExtension	(	int	pointIndex,
		NXOpen::Direction *	direction,
		NXOpen::Expression *	forwardLength,
		NXOpen::Expression *	backwardLength,
		bool	forceDeleteOnZeroExpression )

为指定索引的点分配延伸。
创建于NX11.0.1。

许可证要求: routing_base ("Routing Basic")

参数

pointIndex	要分配延伸的点的索引。
direction	延伸方向。
forwardLength	延伸的正向长度。
backwardLength	延伸的反向长度。
forceDeleteOnZeroExpression	表达式为零时是否强制删除

◆ AssignHealPathExtension()

void NXOpen::Routing::SplinePathBuilder::AssignHealPathExtension	(	int	pointIndex,
		NXOpen::Direction *	direction,
		NXOpen::Expression *	forwardLength,
		NXOpen::Expression *	backwardLength )

为修复路径（Heal Path）的指定索引点分配延伸。
版本：NX6.0.1

许可要求：routing_base ("Routing Basic")

参数

pointIndex	要分配延伸的点的索引。
direction	延伸方向。
forwardLength	正向延伸长度。
backwardLength	反向延伸长度。

◆ AssignTangentExtensionForPointAtIndex()

void NXOpen::Routing::SplinePathBuilder::AssignTangentExtensionForPointAtIndex	(	int	index,
		NXOpen::Expression *	forwardLength,
		NXOpen::Expression *	backwardLength,
		NXOpen::Vector3d *	tangent,
		NXOpen::Vector3d *	normal,
		NXOpen::Direction **	extensionDir )

为指定索引点处的样条路径分配延伸方向和相切表达式。
创建于NX11.0.1。

许可证要求: routing_base ("Routing Basic")

参数

index	要使用的点的索引。
forwardLength	正向延伸长度。
backwardLength	反向延伸长度。
tangent	延伸方向。
normal	曲线法向。
extensionDir	方向对象。

◆ BoundedCurvature()

bool NXOpen::Routing::SplinePathBuilder::BoundedCurvature ( )

返回是否应使用样条的最大有界半径值。
创建于NX12.0.0。

许可要求：routing_advanced（"Routing Advanced"）

◆ BoundedCurvatureRadius()

NXOpen::Expression * NXOpen::Routing::SplinePathBuilder::BoundedCurvatureRadius ( )

返回此样条允许的最小半径。
创建于NX12.0.0。

许可证要求: routing_advanced ("Routing Advanced")

◆ BoundedCurvatureRatio()

NXOpen::Expression * NXOpen::Routing::SplinePathBuilder::BoundedCurvatureRatio ( )

返回样条允许的最小半径（与直径的比值）。
创建于NX12.0.0。

许可要求：routing_advanced（"Routing Advanced"）

◆ CommitDrag()

void NXOpen::Routing::SplinePathBuilder::CommitDrag ( NXOpen::Point * definingPoint )

清除当前拖拽网络。
版本：NX6.0.0

许可要求：routing_base ("Routing Basic")

参数

definingPoint 可选的UI点，用于定义样条点的位置。

◆ CreateAssignTangencyBuilder()

NXOpen::Routing::AssignTangencyBuilder * NXOpen::Routing::SplinePathBuilder::CreateAssignTangencyBuilder ( )

创建一个 NXOpen::Routing::AssignTangencyBuilder 对象。
创建于NX12.0.0。

许可要求：routing_base（"Routing Basic"）

◆ CreateHealPathConstraints()

void NXOpen::Routing::SplinePathBuilder::CreateHealPathConstraints	(	NXOpen::NXObject *	startObject,
		NXOpen::NXObject *	endObject )

在传入样条的起始对象和终止对象之间创建约束。这些约束可包括与RCP接触/对齐，以及与样条延伸方向平行。
版本：NX12.0.2

许可要求：routing_base ("Routing Basic")

参数

startObject	路径起始处选择的对象
endObject	路径终止处选择的对象

◆ DefiningType()

NXOpen::Routing::SplinePathBuilder::DefiningTypes NXOpen::Routing::SplinePathBuilder::DefiningType ( )

返回指定样条形状的类型。请参考 NXOpen::Routing::SplinePathBuilder::DefiningTypes 获取有效选项
创建于NX12.0.0。

许可要求：routing_base（"Routing Basic"）

◆ DeleteDefiningPointAtIndex()

void NXOpen::Routing::SplinePathBuilder::DeleteDefiningPointAtIndex ( int index )

从样条中删除一个定义点。
创建于NX6.0.0。

许可证要求: routing_base ("Routing Basic")

参数

index 要删除的点的索引。

◆ DetachPoint()

void NXOpen::Routing::SplinePathBuilder::DetachPoint ( int index )

将指定索引处的点从所有通过接触约束附着的对象上分离。
版本：NX6.0.0

许可要求：routing_base ("Routing Basic")

参数

index 要分离的点的索引

◆ GetAssignTangencyBuilder()

NXOpen::Routing::AssignTangencyBuilder * NXOpen::Routing::SplinePathBuilder::GetAssignTangencyBuilder ( )

获取一个 NXOpen::Routing::AssignTangencyBuilder 对象。
创建于NX12.0.0。

许可要求：routing_base（"Routing Basic"）

◆ GetDefiningPointPositions()

void NXOpen::Routing::SplinePathBuilder::GetDefiningPointPositions ( std::vector< double > & pointPositions )

获取定义点的位置，以双精度数组形式返回。每个点的XYZ坐标由三个双精度值表示，格式为：X1, Y1, Z1, X2, Y2, Z2, X3, Y3, Z3,...
版本：NX6.0.0

许可要求：routing_base ("Routing Basic")

参数

pointPositions 表示定义点的双精度数组

◆ GetDefiningPointPositionsAsPoints()

void NXOpen::Routing::SplinePathBuilder::GetDefiningPointPositionsAsPoints ( std::vector< NXOpen::Point3d > & pointPositions )

获取定义点的位置，以Point3d坐标数组形式返回。
版本：NX11.0.2

许可要求：routing_base ("Routing Basic")

参数

pointPositions 表示定义点的点数组

◆ GetExtensionDataForPointAtIndex()

void NXOpen::Routing::SplinePathBuilder::GetExtensionDataForPointAtIndex	(	int	index,
		NXOpen::Expression **	forwardLength,
		NXOpen::Expression **	backwardLength,
		NXOpen::Vector3d *	extDirection )

获取指定索引处的延伸表达式。
版本：NX6.0.0

许可要求：routing_base ("Routing Basic")

参数

index	要查询的定义点的索引
forwardLength	正向延伸长度
backwardLength	反向延伸长度
extDirection	延伸方向

◆ GetLargestDiameterStock()

NXOpen::Routing::Stock * NXOpen::Routing::SplinePathBuilder::GetLargestDiameterStock ( )

返回当前线段上直径最大的管料。

返回: 直径最大的管料
版本：NX12.0.0

许可要求：routing_base ("Routing Basic")

◆ GetLockedSplineMinimumLength()

double NXOpen::Routing::SplinePathBuilder::GetLockedSplineMinimumLength ( )

返回样条的最小长度。最小长度是所有定义点（包括延伸部分）之间的直线距离总和。

返回: 样条的最小长度
版本：NX7.5.4

许可要求：routing_base ("Routing Basic")

◆ GetOffsetData()

void NXOpen::Routing::SplinePathBuilder::GetOffsetData	(	int	index,
		int *	method,
		NXOpen::Point **	basePoint,
		NXOpen::Direction **	offDir,
		NXString *	exp )

返回给定点关联的管料偏移数据。如果关联点不是管料偏移点，输出可为NULL。
版本：NX6.0.1

许可要求：routing_base ("Routing Basic")

参数

index	要查询的点的索引
method	偏移对象的类型： 0 = 无偏移, 1 = 管料偏移点, 2 = 管料偏移面
basePoint	偏移对象的基点
offDir	偏移方向
exp	定义偏移距离的表达式

◆ GetRouteSegment()

NXOpen::Curve * NXOpen::Routing::SplinePathBuilder::GetRouteSegment ( )

获取构建器管理的布线线段（如果存在）。

返回: 可见的布线B样条线段
版本：NX6.0.0

许可要求：routing_base ("Routing Basic")

◆ GetSplineLength()

double NXOpen::Routing::SplinePathBuilder::GetSplineLength ( )

获取当前样条的长度。

返回: 当前样条的长度。
创建于NX6.0.0。

许可证要求: routing_base ("Routing Basic")

◆ GetSplineLengthNoShaping()

double NXOpen::Routing::SplinePathBuilder::GetSplineLengthNoShaping ( )

获取未应用形状调整的当前样条长度。

返回: 未应用形状调整的当前样条长度。
创建于NX6.0.0。

许可证要求: routing_base ("Routing Basic")

◆ GetStartAndEndRcp()

NXOpen::Routing::ControlPoint * NXOpen::Routing::SplinePathBuilder::GetStartAndEndRcp ( NXOpen::Routing::ControlPoint ** startRcp )

获取构建器管理的RCP（如果存在）。

返回: 目标控制点
版本：NX6.0.0

许可要求：routing_base ("Routing Basic")

参数

startRcp 源控制点

◆ InitializeDrag()

void NXOpen::Routing::SplinePathBuilder::InitializeDrag ( int index )

初始化指定索引点的D-Cubed拖拽功能。
版本：NX6.0.0

许可要求：routing_base ("Routing Basic")

参数

index 要拖拽的点的索引。

◆ IsLengthLocked()

void NXOpen::Routing::SplinePathBuilder::IsLengthLocked	(	NXOpen::Expression **	length,
		bool *	isLocked,
		NXOpen::Direction **	slackDirection )

样条长度是否已锁定？
版本：NX6.0.0

许可要求：routing_base ("Routing Basic")

参数

length	样条的锁定长度。
isLocked	样条长度是否已锁定？
slackDirection	应用松弛的方向。

◆ IsSplineSlacked()

void NXOpen::Routing::SplinePathBuilder::IsSplineSlacked	(	bool *	slacked,
		NXOpen::Routing::SplinePathBuilder::SplinePathSlackType *	slackType,
		NXOpen::Expression **	slackValue,
		NXOpen::Direction **	downDir )

版本：NX6.0.0

许可要求：routing_base ("Routing Basic")

参数

slacked	样条是否已应用松弛？
slackType	松弛类型。
slackValue	添加的松弛量。
downDir	松弛方向。

◆ LockSplineLengthNoShaping()

void NXOpen::Routing::SplinePathBuilder::LockSplineLengthNoShaping ( NXOpen::Expression * length )

锁定当前样条的长度。
版本：NX6.0.0

许可要求：routing_base ("Routing Basic")

参数

length 要锁定的样条长度。

◆ LockSplineLengthWithShaping()

void NXOpen::Routing::SplinePathBuilder::LockSplineLengthWithShaping	(	NXOpen::Expression *	length,
		NXOpen::Direction *	slackDirection )

锁定当前样条的长度（应用形状调整）。
创建于NX6.0.0。

许可证要求: routing_base ("Routing Basic")

参数

length	要锁定的样条长度。
slackDirection	应用松弛的方向。

◆ LockSplineLengthWithShapingFixedPoints()

void NXOpen::Routing::SplinePathBuilder::LockSplineLengthWithShapingFixedPoints	(	NXOpen::Expression *	length,
		NXOpen::Direction *	slackDirection )

锁定当前样条的长度并固定样条的内部点。
版本：NX1847.0.0

许可要求：routing_base ("Routing Basic")

参数

length	要锁定的样条长度。
slackDirection	应用松弛的方向。

◆ MinimumCheckingAllowableRatio()

NXOpen::Expression * NXOpen::Routing::SplinePathBuilder::MinimumCheckingAllowableRatio ( )

返回此样条允许的最小半径比率。
创建于NX9.0.1。

许可证要求: routing_base ("Routing Basic")

◆ MinimumCheckingAllowableValue()

NXOpen::Expression * NXOpen::Routing::SplinePathBuilder::MinimumCheckingAllowableValue ( )

返回此样条允许的最小半径。
创建于NX9.0.1。

许可证要求: routing_base ("Routing Basic")

◆ MinimumCheckingMethod()

NXOpen::Routing::SplinePathBuilder::SplinePathAttributeOptions NXOpen::Routing::SplinePathBuilder::MinimumCheckingMethod ( )

返回此样条的最小检查方法。有效选项请参考NXOpen::Routing::SplinePathBuilder::SplinePathAttributeOptions
创建于NX9.0.1。

许可证要求: routing_base ("Routing Basic")

◆ MinimumRadius()

double NXOpen::Routing::SplinePathBuilder::MinimumRadius ( )

返回曲线自身的实际最小半径。
创建于NX2212.8000.0。

许可证要求: routing_base ("Routing Basic")

◆ RadiusSource()

NXOpen::Routing::SplinePathBuilder::SplinePathRadiusSource NXOpen::Routing::SplinePathBuilder::RadiusSource ( )

返回有界半径的驱动表达式、数值或属性。
创建于NX12.0.0。

许可要求：routing_advanced（"Routing Advanced"）

◆ RemoveAllShaping()

void NXOpen::Routing::SplinePathBuilder::RemoveAllShaping ( )

移除应用于样条的所有塑形操作（锁定长度、松弛）。
版本：NX6.0.0

许可要求：routing_base ("Routing Basic")

◆ RemoveLengthConstraint()

void NXOpen::Routing::SplinePathBuilder::RemoveLengthConstraint ( )

移除使样条成为锁定长度样条的长度约束。
版本：NX1847.0.0

许可要求：routing_base ("Routing Basic")

◆ SetAddPointsOnSubdivideFlag()

void NXOpen::Routing::SplinePathBuilder::SetAddPointsOnSubdivideFlag ( bool addPoints )

设置是否在细分操作生成的样条上添加额外的点。设为true时，将添加新点以保持与原始曲线相似的形状。
创建于NX6.0.0。

许可证要求: routing_base ("Routing Basic")

参数

addPoints 设为true则向细分后的样条添加点。

◆ SetBoundedCurvature()

void NXOpen::Routing::SplinePathBuilder::SetBoundedCurvature ( bool useBoundedCurvature )

设置是否应使用样条的最大有界半径值。
创建于NX12.0.0。

许可要求：routing_advanced（"Routing Advanced"）

参数

useBoundedCurvature 是否使用有界曲率

◆ SetCreateTangencyFlag()

void NXOpen::Routing::SplinePathBuilder::SetCreateTangencyFlag ( bool createTangency )

设置新创建的样条是否与相连的样条相切。
创建于NX6.0.0。

许可证要求: routing_base ("Routing Basic")

参数

createTangency 设为true则添加相切约束。

◆ SetDefaultPortExtensionLength()

void NXOpen::Routing::SplinePathBuilder::SetDefaultPortExtensionLength ( double value )

设置在端口位置创建或编辑无延伸的点时使用的默认端口延伸长度。
创建于NX12.0.0。

许可要求：routing_advanced（"Routing Advanced"）

参数

value 长度值

◆ SetDefiningType()

void NXOpen::Routing::SplinePathBuilder::SetDefiningType ( NXOpen::Routing::SplinePathBuilder::DefiningTypes definingType )

设置指定样条形状的类型。请参考 NXOpen::Routing::SplinePathBuilder::DefiningTypes 获取有效选项
创建于NX12.0.0。

许可要求：routing_base（"Routing Basic"）

参数

definingType 样条定义类型

◆ SetLockToSelectedFlag()

void NXOpen::Routing::SplinePathBuilder::SetLockToSelectedFlag ( bool lockSelected )

设置样条是否尝试将点锁定到所选对象。仅当通过传入智能点来派生新的非关联样条点，从而向样条添加点时，才会检查此标志。如果智能点派生自端口、控制点或其他布线对象，新的样条定义点将锁定到该对象。在提交操作期间也会检查此标志，此时会应用端点关联性。
创建于NX6.0.0。

许可证要求: routing_base ("Routing Basic")

参数

lockSelected 设为true则锁定到所选对象。

◆ SetMinimumCheckingMethod()

void NXOpen::Routing::SplinePathBuilder::SetMinimumCheckingMethod ( NXOpen::Routing::SplinePathBuilder::SplinePathAttributeOptions routeCheckingMethod )

设置此样条的最小检查方法。有效选项请参考NXOpen::Routing::SplinePathBuilder::SplinePathAttributeOptions
创建于NX9.0.1。

许可证要求: routing_base ("Routing Basic")

参数

routeCheckingMethod 布线检查方法

◆ SetRadiusSource()

void NXOpen::Routing::SplinePathBuilder::SetRadiusSource ( NXOpen::Routing::SplinePathBuilder::SplinePathRadiusSource source )

设置有界半径的驱动表达式、数值或属性。
创建于NX12.0.0。

许可要求：routing_advanced（"Routing Advanced"）

参数

source 有界曲率类型

◆ SetShowSplineMinimumRadius()

void NXOpen::Routing::SplinePathBuilder::SetShowSplineMinimumRadius ( bool allowDisplay )

设置是否显示样条的最小半径值。
创建于NX9.0.1。

许可证要求: routing_base ("Routing Basic")

参数

allowDisplay 是否允许显示

◆ SetSplineLength()

void NXOpen::Routing::SplinePathBuilder::SetSplineLength ( NXOpen::Expression * length )

设置当前样条的长度，但不将样条永久锁定为该长度。
版本：NX2007.0.0

许可要求：routing_base ("Routing Basic")

参数

length 样条长度。

◆ SetStockBoundedDiameter()

void NXOpen::Routing::SplinePathBuilder::SetStockBoundedDiameter ( double value )

为基于直径比值的有界曲率设置当前管料的驱动直径。
创建于NX12.0.0。

许可要求：routing_advanced（"Routing Advanced"）

参数

value 直径值

◆ SetUseMinimumCheckingValue()

void NXOpen::Routing::SplinePathBuilder::SetUseMinimumCheckingValue ( bool useMinRadius )

设置是否检查此样条的最小半径值。
创建于NX9.0.1。

许可证要求: routing_base ("Routing Basic")

参数

useMinRadius 是否启用最小半径检查

◆ ShapeByAdditionalLengthMovingPoints()

void NXOpen::Routing::SplinePathBuilder::ShapeByAdditionalLengthMovingPoints	(	NXOpen::Expression *	length,
		NXOpen::Routing::SplinePathBuilder::SplinePathSlackType	slackType,
		NXOpen::Direction *	slackDirection )

为样条添加松弛但不锁定长度。这会将样条的内部定义点沿松弛方向移动，直到达到指定长度。
版本：NX12.0.2

许可要求：routing_base ("Routing Basic")

参数

length	样条长度。
slackType	松弛类型。
slackDirection	应用松弛的方向。

◆ ShowSplineMinimumRadius()

bool NXOpen::Routing::SplinePathBuilder::ShowSplineMinimumRadius ( )

返回是否显示样条的最小半径值。
创建于NX9.0.1。

许可证要求: routing_base ("Routing Basic")

◆ UpdateDefiningPoint()

void NXOpen::Routing::SplinePathBuilder::UpdateDefiningPoint	(	int	index,
		NXOpen::Point *	point,
		bool	inDrag,
		const NXOpen::Vector3d &	translation )

更新样条上某点的位置。
创建于NX12.0.0。

许可证要求: routing_base ("Routing Basic")

参数

index	要更新位置的点的索引。
point	代表新位置的点。
inDrag	该点当前是否正在被拖动？
translation	用于重新定义点的平移向量。

◆ UpdateDefiningPointPositionAtIndex()

void NXOpen::Routing::SplinePathBuilder::UpdateDefiningPointPositionAtIndex	(	int	index,
		NXOpen::Point *	point,
		bool	inDrag )

更新样条上某点的位置。
创建于NX6.0.0。

许可证要求: routing_base ("Routing Basic")

参数

index	要更新位置的点的索引。
point	代表新位置的点。
inDrag	该点当前是否正在被拖动？

◆ UpdateExtensionDirectionAtIndex()

void NXOpen::Routing::SplinePathBuilder::UpdateExtensionDirectionAtIndex	(	int	index,
		const NXOpen::Vector3d &	direction )

更新指定索引点处的延伸方向。
创建于NX12.0.0。

许可证要求: routing_base ("Routing Basic")

参数

index	要分析的点的索引。
direction	要设置的延伸方向。

◆ UpdateExtensionDirectionForPointAtIndex()

void NXOpen::Routing::SplinePathBuilder::UpdateExtensionDirectionForPointAtIndex	(	int	index,
		const NXOpen::Vector3d &	deltaTrans,
		const NXOpen::Matrix3x3 &	orientation,
		bool	inDrag )

更新指定索引点处的延伸方向。
创建于NX11.0.1。

许可证要求: routing_base ("Routing Basic")

参数

index	要分析的点的索引。
deltaTrans	平移变换向量。
orientation	旋转变换矩阵。
inDrag	几何图形当前是否正在被拖动？

◆ UseMinimumCheckingValue()

bool NXOpen::Routing::SplinePathBuilder::UseMinimumCheckingValue ( )

返回是否应对此样条检查最小半径值。
版本：NX9.0.1

许可要求：routing_base ("Routing Basic")

Public 类型

Public 成员函数

友元

详细描述

成员枚举类型说明

◆ DefiningPointMethod

◆ DefiningTypes

◆ DragMode

◆ SplinePathAttributeOptions

◆ SplinePathRadiusSource

◆ SplinePathSlackType

成员函数说明

◆ AddDefiningPointAtAbsoluteCoords()

◆ AddDefiningPointToSpline()

◆ AddSlackToSpline()

◆ AskDefiningData()

◆ AssignExtension() [1/2]

◆ AssignExtension() [2/2]

◆ AssignHealPathExtension()

◆ AssignTangentExtensionForPointAtIndex()

◆ BoundedCurvature()

◆ BoundedCurvatureRadius()

◆ BoundedCurvatureRatio()

◆ CommitDrag()

◆ CreateAssignTangencyBuilder()

◆ CreateHealPathConstraints()

◆ DefiningType()

◆ DeleteDefiningPointAtIndex()

◆ DetachPoint()

◆ GetAssignTangencyBuilder()

◆ GetDefiningPointPositions()

◆ GetDefiningPointPositionsAsPoints()

◆ GetExtensionDataForPointAtIndex()

◆ GetLargestDiameterStock()

◆ GetLockedSplineMinimumLength()

◆ GetOffsetData()

◆ GetRouteSegment()

◆ GetSplineLength()

◆ GetSplineLengthNoShaping()

◆ GetStartAndEndRcp()

◆ InitializeDrag()

◆ IsLengthLocked()

◆ IsSplineSlacked()

◆ LockSplineLengthNoShaping()

◆ LockSplineLengthWithShaping()

◆ LockSplineLengthWithShapingFixedPoints()

◆ MinimumCheckingAllowableRatio()

◆ MinimumCheckingAllowableValue()

◆ MinimumCheckingMethod()

◆ MinimumRadius()

◆ RadiusSource()

◆ RemoveAllShaping()

◆ RemoveLengthConstraint()

◆ SetAddPointsOnSubdivideFlag()

◆ SetBoundedCurvature()

◆ SetCreateTangencyFlag()

◆ SetDefaultPortExtensionLength()

◆ SetDefiningType()

◆ SetLockToSelectedFlag()

◆ SetMinimumCheckingMethod()

◆ SetRadiusSource()

◆ SetShowSplineMinimumRadius()

◆ SetSplineLength()

◆ SetStockBoundedDiameter()

◆ SetUseMinimumCheckingValue()

◆ ShapeByAdditionalLengthMovingPoints()

◆ ShowSplineMinimumRadius()

◆ UpdateDefiningPoint()

◆ UpdateDefiningPointPositionAtIndex()

◆ UpdateExtensionDirectionAtIndex()

◆ UpdateExtensionDirectionForPointAtIndex()

◆ UseMinimumCheckingValue()
