STEP 214导入器接口更多...

#include <Step214Importer.hxx>

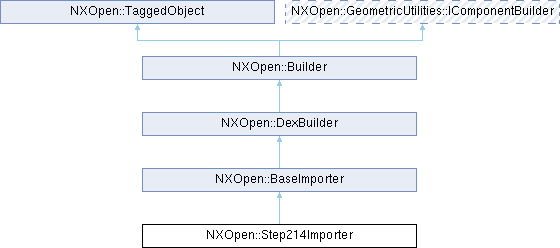

类 NXOpen::Step214Importer 继承关系图:

Public 类型
enum	ImportToOption { ImportToOptionWorkPart , ImportToOptionNewPart }
Public 类型继承自 NXOpen::BaseImporter
enum	Mode { ModeNativeFileSystem , ModeTeamcenter }

Public 成员函数
bool	FileOpenFlag ()
bool	FlattenAssembly ()
NXOpen::Step214Importer::ImportToOption	ImportTo ()
bool	ImportToTeamcenter ()
int	LayerDefault ()
NXOpen::ObjectTypeSelector *	ObjectTypes ()
bool	Optimize ()
void	SaveSettings (const char *filename)
void	SaveSettings (const NXString &filename)
void	SetFileOpenFlag (bool doingFileOpen)
void	SetFlattenAssembly (bool flattenAssembly)
void	SetImportTo (NXOpen::Step214Importer::ImportToOption importTo)
void	SetImportToTeamcenter (bool importToTeamcenter)
void	SetLayerDefault (int layerDefault)
void	SetOptimize (bool optimize)
void	SetSettingsFile (const char *filename)
void	SetSettingsFile (const NXString &filename)
void	SetSewSurfaces (bool sewSurfaces)
void	SetSimplifyGeometry (bool simplifyGeometry)
void	SetSmoothBSurfaces (bool smoothBSurfaces)
NXString	SettingsFile ()
bool	SewSurfaces ()
bool	SimplifyGeometry ()
bool	SmoothBSurfaces ()
Public 成员函数继承自 NXOpen::BaseImporter
NXOpen::BaseImporter::Mode	GetMode ()
NXString	InputFile ()
NXString	OutputFile ()
void	SetInputFile (const char *filename)
void	SetInputFile (const NXString &filename)
void	SetMode (NXOpen::BaseImporter::Mode mode)
void	SetOutputFile (const char *filename)
void	SetOutputFile (const NXString &filename)
Public 成员函数继承自 NXOpen::DexBuilder
bool	ProcessHoldFlag ()
void	SetProcessHoldFlag (bool doingFileSave)
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_Step214ImporterBuilder

详细描述

STEP 214导入器接口

Represents a NXOpen::Step214Importer to be used when importing the STEP214 Data This class is created using NXOpen::DexManager. NULL object will be returned from Commit() To create a new instance of this class, use NXOpen::DexManager::CreateStep214Importer Default values.

Property	Value
FlattenAssembly	0
ImportTo	WorkPart
ImportToTeamcenter	0
LayerDefault	0
Optimize	0
ProcessHoldFlag	0
SewSurfaces	0
SimplifyGeometry	0
SmoothBSurfaces	1

Created in NX6.0.0.

成员枚举类型说明

◆ ImportToOption

enum NXOpen::Step214Importer::ImportToOption

Create the builder

枚举值
ImportToOptionWorkPart	import iges file to work part
ImportToOptionNewPart	import iges file to new part

成员函数说明

◆ FileOpenFlag()

bool NXOpen::Step214Importer::FileOpenFlag ( )

返回文件打开标志 - 如果进行文件导入，将此设为 false
创建于 NX6.0.0。

许可要求：无

◆ FlattenAssembly()

bool NXOpen::Step214Importer::FlattenAssembly ( )

返回展平装配 - 如果设为 true，则不保留装配结构
创建于 NX7.5.0。

许可要求：无

◆ ImportTo()

NXOpen::Step214Importer::ImportToOption NXOpen::Step214Importer::ImportTo ( )

返回导入目标 - 此选项确定导入的 IGES 文件的目标位置，可以是新部件或工作部件。
创建于 NX6.0.0。

许可要求：无

◆ ImportToTeamcenter()

bool NXOpen::Step214Importer::ImportToTeamcenter ( )

返回导入到 Teamcenter 命令 - 如果设置为 true，装配将导入到 Teamcenter
创建于 NX7.0.0。

许可要求：无

◆ LayerDefault()

int NXOpen::Step214Importer::LayerDefault ( )

返回第 0 层的层默认值
创建于 NX6.0.0。

许可要求：无

◆ ObjectTypes()

NXOpen::ObjectTypeSelector * NXOpen::Step214Importer::ObjectTypes ( )

返回对象类型 - 用于设置对象类型过滤器的子组件。用于根据类型过滤对象
创建于 NX6.0.0。

许可要求：无

◆ Optimize()

bool NXOpen::Step214Importer::Optimize ( )

返回优化 - 如果设置为 true，优化几何
创建于 NX6.0.0。

许可要求：无

◆ SaveSettings() [1/2]

void NXOpen::Step214Importer::SaveSettings ( const char * filename )

保存保存设置 - 将设置保存到指定文件
创建于 NX6.0.0。

许可要求：无

参数

filename filename

◆ SaveSettings() [2/2]

void NXOpen::Step214Importer::SaveSettings ( const NXString & filename )

保存保存设置 - 将设置保存到指定文件
创建于 NX6.0.0。

许可要求：无

参数

filename filename

◆ SetFileOpenFlag()

void NXOpen::Step214Importer::SetFileOpenFlag ( bool doingFileOpen )

设置文件打开标志 - 如果进行文件导入，将此设为 false
创建于 NX6.0.0。

许可要求：无

参数

doingFileOpen doingfileopen

◆ SetFlattenAssembly()

void NXOpen::Step214Importer::SetFlattenAssembly ( bool flattenAssembly )

设置展平装配 - 如果设为 true，则不保留装配结构
创建于 NX7.5.0。

许可要求：无

参数

flattenAssembly flattenassembly

◆ SetImportTo()

void NXOpen::Step214Importer::SetImportTo ( NXOpen::Step214Importer::ImportToOption importTo )

设置导入目标 - 此选项确定导入的 IGES 文件的目标位置，可以是新部件或工作部件。
创建于 NX6.0.0。

许可要求：无

参数

importTo importto

◆ SetImportToTeamcenter()

void NXOpen::Step214Importer::SetImportToTeamcenter ( bool importToTeamcenter )

设置导入到 Teamcenter 命令 - 如果设置为 true，装配将导入到 Teamcenter
创建于 NX7.0.0。

许可要求：无

参数

importToTeamcenter importtoteamcenter

◆ SetLayerDefault()

void NXOpen::Step214Importer::SetLayerDefault ( int layerDefault )

设置第 0 层的层默认值
创建于 NX6.0.0。

许可要求：无

参数

layerDefault layerdefault

◆ SetOptimize()

void NXOpen::Step214Importer::SetOptimize ( bool optimize )

设置优化 - 如果设为 true，将优化几何
创建于 NX6.0.0。

许可要求：无

参数

optimize 优化

◆ SetSettingsFile() [1/2]

void NXOpen::Step214Importer::SetSettingsFile ( const char * filename )

设置设置文件 - 默认选项的定义文件
创建于 NX6.0.0。

许可要求：无

参数

filename filename

◆ SetSettingsFile() [2/2]

void NXOpen::Step214Importer::SetSettingsFile ( const NXString & filename )

设置设置文件 - 默认选项的定义文件
创建于 NX6.0.0。

许可要求：无

参数

filename filename

◆ SetSewSurfaces()

void NXOpen::Step214Importer::SetSewSurfaces ( bool sewSurfaces )

设置缝合曲面 - 如果设置为 true，曲面将自动缝合
创建于 NX6.0.0。

许可要求：无

参数

sewSurfaces sewsurfaces

◆ SetSimplifyGeometry()

void NXOpen::Step214Importer::SetSimplifyGeometry ( bool simplifyGeometry )

设置简化几何 - 如果设置为 true，几何将自动简化
创建于 NX6.0.0。

许可要求：无

参数

simplifyGeometry simplifygeometry

◆ SetSmoothBSurfaces()

void NXOpen::Step214Importer::SetSmoothBSurfaces ( bool smoothBSurfaces )

设置平滑 B 曲面 - 如果设为 true，将平滑 B 曲面
创建于 NX6.0.0。

许可要求：无

参数

smoothBSurfaces smoothbsurfaces

◆ SettingsFile()

NXString NXOpen::Step214Importer::SettingsFile ( )

返回设置文件 - 默认选项的定义文件
创建于 NX6.0.0。

许可要求：无

◆ SewSurfaces()

bool NXOpen::Step214Importer::SewSurfaces ( )

返回缝合曲面 - 如果设置为 true，曲面将自动缝合
创建于 NX6.0.0。

许可要求：无

◆ SimplifyGeometry()

bool NXOpen::Step214Importer::SimplifyGeometry ( )

返回简化几何 - 如果设置为 true，几何将自动简化
创建于 NX6.0.0。

许可要求：无

◆ SmoothBSurfaces()

bool NXOpen::Step214Importer::SmoothBSurfaces ( )

返回平滑 B 曲面 - 如果设为 true，将平滑 B 曲面
创建于 NX6.0.0。

许可要求：无
