制造几何体构建器 更多...
#include <Tooling_ManufacturingGeometryBuilder.hxx>
Public 成员函数 | |
| void | CreateNewSubNode (int selNode) |
| NXOpen::ScCollector * | Face () |
| int | GetFaceColor () |
| void | InitializeContent (int initializeWay) |
| void | InitializeGeometry () |
| void | SetFaceColor (int faceColor) |
| void | SetTranslucency (int translucency) |
| int | Translucency () |

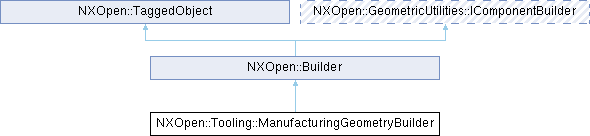

| Public 成员函数 继承自 NXOpen::Builder | |
| NXOpen::NXObject * | Commit () |
| void | Destroy () |
| std::vector< NXOpen::NXObject * > | GetCommittedObjects () |
| NXOpen::NXObject * | GetObject () |
| NXOpen::PreviewBuilder * | PreviewBuilder () |
| void | ShowResults () |
| virtual bool | Validate () |
| Public 成员函数 继承自 NXOpen::TaggedObject | |
| tag_t | Tag () const |
友元 | |
| class | _ManufacturingGeometryBuilderBuilder |
详细描述
制造几何体构建器
用于创建制造几何的构建器。
要创建此类的新实例，请使用 NXOpen::Tooling::ManufacturingGeometryCollection::CreateBuilder
默认值。
| 属性 | 值 |
|---|---|
| 半透明性 | 0 |
创建于 NX8.0.0。
成员函数说明
◆ CreateNewSubNode()
| void NXOpen::Tooling::ManufacturingGeometryBuilder::CreateNewSubNode | ( | int | selNode | ) |
创建新的子节点。
创建于 NX8.0.0。
许可要求：ug_mold_design ("UG MOLD") 或 prog_die_wizard ("UG/Progressive Die Wizard") 或 die_engineering ("DIE ENGINEERING") 或 ug_die_design ("Die Design") 或 nx_electrode_wizard ("NX Electrode Wizard") 或 nx_engineering_die_wizard ("NX Engineering Die Wizard")
- 参数
-
selNode 新创建的树子节点
◆ Face()
| NXOpen::ScCollector * NXOpen::Tooling::ManufacturingGeometryBuilder::Face | ( | ) |
返回用于几何组区域面的面。
创建于 NX8.0.0。
许可要求：ug_mold_design ("UG MOLD") 或 prog_die_wizard ("UG/Progressive Die Wizard") 或 die_engineering ("DIE ENGINEERING") 或 ug_die_design ("Die Design") 或 nx_electrode_wizard ("NX Electrode Wizard") 或 nx_engineering_die_wizard ("NX Engineering Die Wizard")
◆ GetFaceColor()
| int NXOpen::Tooling::ManufacturingGeometryBuilder::GetFaceColor | ( | ) |
返回面颜色。
- 返回
创建于 NX8.0.0。
许可要求：ug_mold_design ("UG MOLD") 或 prog_die_wizard ("UG/Progressive Die Wizard") 或 die_engineering ("DIE ENGINEERING") 或 ug_die_design ("Die Design") 或 nx_electrode_wizard ("NX Electrode Wizard") 或 nx_engineering_die_wizard ("NX Engineering Die Wizard")
◆ InitializeContent()
| void NXOpen::Tooling::ManufacturingGeometryBuilder::InitializeContent | ( | int | initializeWay | ) |
设置初始化内容。 参数 initialize_way 指示不同的调用入口 initialize_way == 0 : 从电极设计向导运行 initialize_way == 1 : 从渐进式模具向导运行 initialize_way == 2 : 从模具向导运行 initialize_way == 3 : 从模具设计运行 initialize_way == 4 : 从工程模具向导运行。
创建于 NX8.0.0。
许可要求：ug_mold_design ("UG MOLD") 或 prog_die_wizard ("UG/Progressive Die Wizard") 或 die_engineering ("DIE ENGINEERING") 或 ug_die_design ("Die Design") 或 nx_electrode_wizard ("NX Electrode Wizard") 或 nx_engineering_die_wizard ("NX Engineering Die Wizard")
- 参数
-
initializeWay 初始化方式
◆ InitializeGeometry()
| void NXOpen::Tooling::ManufacturingGeometryBuilder::InitializeGeometry | ( | ) |
设置初始化几何。
创建于 NX8.0.0。
许可要求：ug_mold_design ("UG MOLD") 或 prog_die_wizard ("UG/Progressive Die Wizard") 或 die_engineering ("DIE ENGINEERING") 或 ug_die_design ("Die Design") 或 nx_electrode_wizard ("NX Electrode Wizard") 或 nx_engineering_die_wizard ("NX Engineering Die Wizard")
◆ SetFaceColor()
| void NXOpen::Tooling::ManufacturingGeometryBuilder::SetFaceColor | ( | int | faceColor | ) |
设置面颜色。
创建于 NX8.0.0。
许可要求：ug_mold_design ("UG MOLD") 或 prog_die_wizard ("UG/Progressive Die Wizard") 或 die_engineering ("DIE ENGINEERING") 或 ug_die_design ("Die Design") 或 nx_electrode_wizard ("NX Electrode Wizard") 或 nx_engineering_die_wizard ("NX Engineering Die Wizard")
- 参数
-
faceColor 面颜色
◆ SetTranslucency()
| void NXOpen::Tooling::ManufacturingGeometryBuilder::SetTranslucency | ( | int | translucency | ) |
设置用于指定组面显示的半透明性。
创建于 NX8.0.0。
许可要求：ug_mold_design ("UG MOLD") 或 prog_die_wizard ("UG/Progressive Die Wizard") 或 die_engineering ("DIE ENGINEERING") 或 ug_die_design ("Die Design") 或 nx_electrode_wizard ("NX Electrode Wizard") 或 nx_engineering_die_wizard ("NX Engineering Die Wizard")
- 参数
-
translucency 半透明性
◆ Translucency()
| int NXOpen::Tooling::ManufacturingGeometryBuilder::Translucency | ( | ) |
返回用于指定组面显示的半透明性。
创建于 NX8.0.0。
许可要求：ug_mold_design ("UG MOLD") 或 prog_die_wizard ("UG/Progressive Die Wizard") 或 die_engineering ("DIE ENGINEERING") 或 ug_die_design ("Die Design") 或 nx_electrode_wizard ("NX Electrode Wizard") 或 nx_engineering_die_wizard ("NX Engineering Die Wizard")
