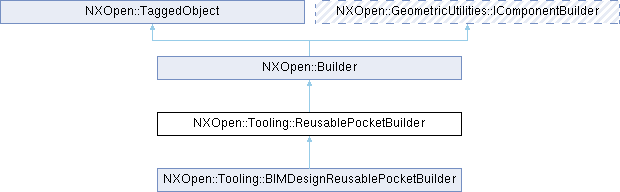

类 NXOpen::Tooling::ReusablePocketBuilder 继承关系图:

Public 类型
enum	Hole { HoleSeries , HoleSubtract , HoleNone }

Public 成员函数
void	AddTargetBody (NXOpen::NXObject component, NXOpen::NXObject targetBody)
void	AddToolComponent (NXOpen::NXObject *component)
bool	AutoTarget ()
void	BreakLink (NXOpen::NXObject *component)
void	CreatePocket (NXOpen::NXObject *component)
void	DeletePocket (NXOpen::NXObject *component)
void	RecreateHoleSeries (NXOpen::NXObject component, NXOpen::NXObject feature)
void	RemoveTargetBody (NXOpen::NXObject component, NXOpen::NXObject targetBody)
void	RemoveToolComponent (NXOpen::NXObject *component)
void	SetAutoTarget (bool autoTarget)
void	SetCounterboreDiameter (NXOpen::NXObject *component, double counterboreDiameter)
void	SetCountersunkDiameter (NXOpen::NXObject *component, double countersunkDiameter)
void	SetDiameter (NXOpen::NXObject *component, double diameter)
void	SetFit (NXOpen::NXObject component, const char fit)
void	SetFit (NXOpen::NXObject *component, const NXString &fit)
void	SetForm (NXOpen::NXObject component, const char form)
void	SetForm (NXOpen::NXObject *component, const NXString &form)
void	SetHoleType (NXOpen::NXObject *component, NXOpen::Tooling::ReusablePocketBuilder::Hole holeType)
void	SetReference (NXOpen::NXObject component, const char reference)
void	SetReference (NXOpen::NXObject *component, const NXString &reference)
void	SetScrewType (NXOpen::NXObject component, const char screwType)
void	SetScrewType (NXOpen::NXObject *component, const NXString &screwType)
void	SetStandard (NXOpen::NXObject component, const char standard)
void	SetStandard (NXOpen::NXObject *component, const NXString &standard)
void	SetThreadHole (bool threadHole)
bool	ThreadHole ()
void	VerifyHoleSeries (NXOpen::NXObject *component)
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_ReusablePocketBuilderBuilder

详细描述

可重用型腔构建器

可重用型腔构造器。
要创建此类的新实例，请使用 NXOpen::Tooling::ReusablePocketCollection::CreateReusablePocketBuilder
默认值。

属性	值
AutoTarget	true
ThreadHole	false

创建于NX7.5.0。

成员枚举类型说明

◆ Hole

enum NXOpen::Tooling::ReusablePocketBuilder::Hole

表示孔类型。

枚举值
HoleSeries	带孔系列的型腔
HoleSubtract	减料型腔
HoleNone	无

成员函数说明

◆ AddTargetBody()

void NXOpen::Tooling::ReusablePocketBuilder::AddTargetBody	(	NXOpen::NXObject *	component,
		NXOpen::NXObject *	targetBody )

添加目标体。
创建于NX7.5.0。

许可要求：无

参数

component	要添加目标体的组件
targetBody	目标体

◆ AddToolComponent()

void NXOpen::Tooling::ReusablePocketBuilder::AddToolComponent ( NXOpen::NXObject * component )

添加刀具组件。
创建于NX7.5.0。

许可要求：无

参数

component 刀具组件

◆ AutoTarget()

bool NXOpen::Tooling::ReusablePocketBuilder::AutoTarget ( )

获取指定是否自动获取目标体的标志。如果为true，自动获取目标体；如果为false，手动获取目标体。
创建于NX7.5.0。

许可要求: 无

◆ BreakLink()

void NXOpen::Tooling::ReusablePocketBuilder::BreakLink ( NXOpen::NXObject * component )

断开链接。
创建于NX8.0.0。

许可要求：无

参数

component 要断开链接的组件

◆ CreatePocket()

void NXOpen::Tooling::ReusablePocketBuilder::CreatePocket ( NXOpen::NXObject * component )

创建凹坑。
创建于NX7.5.0。

许可要求：无

参数

component 要创建凹坑的组件

◆ DeletePocket()

void NXOpen::Tooling::ReusablePocketBuilder::DeletePocket ( NXOpen::NXObject * component )

删除凹坑。
创建于NX7.5.0。

许可要求：无

参数

component 要删除凹坑的组件

◆ RecreateHoleSeries()

void NXOpen::Tooling::ReusablePocketBuilder::RecreateHoleSeries	(	NXOpen::NXObject *	component,
		NXOpen::NXObject *	feature )

若孔特征已更新，则重新创建孔系列
创建于NX7.5.0。

许可要求：无

参数

component	要重新创建孔系列的组件
feature	要重新创建的特征

◆ RemoveTargetBody()

void NXOpen::Tooling::ReusablePocketBuilder::RemoveTargetBody	(	NXOpen::NXObject *	component,
		NXOpen::NXObject *	targetBody )

移除目标体。
创建于NX7.5.0。

许可要求：无

参数

component	要移除目标体的组件
targetBody	目标体

◆ RemoveToolComponent()

void NXOpen::Tooling::ReusablePocketBuilder::RemoveToolComponent ( NXOpen::NXObject * component )

移除刀具组件。
创建于NX7.5.0。

许可要求：无

参数

component 要移除的刀具组件

◆ SetAutoTarget()

void NXOpen::Tooling::ReusablePocketBuilder::SetAutoTarget ( bool autoTarget )

设置指定是否自动获取目标体的标志。如果为true，自动获取目标体；如果为false，手动获取目标体。
创建于NX7.5.0。

许可要求: 无

参数

autoTarget 自动目标体

◆ SetCounterboreDiameter()

void NXOpen::Tooling::ReusablePocketBuilder::SetCounterboreDiameter	(	NXOpen::NXObject *	component,
		double	counterboreDiameter )

设置孔系列的沉头孔直径
创建于NX7.5.0。

许可要求：无

参数

component	要设置沉头孔直径的组件
counterboreDiameter	孔系列的沉头孔直径

◆ SetCountersunkDiameter()

void NXOpen::Tooling::ReusablePocketBuilder::SetCountersunkDiameter	(	NXOpen::NXObject *	component,
		double	countersunkDiameter )

设置孔系列的埋头孔直径
创建于NX8.0.0。

许可要求：无

参数

component	要设置埋头孔直径的组件
countersunkDiameter	孔系列的埋头孔直径

◆ SetDiameter()

void NXOpen::Tooling::ReusablePocketBuilder::SetDiameter	(	NXOpen::NXObject *	component,
		double	diameter )

设置孔系列的直径
创建于NX7.5.0。

许可要求：无

参数

component	要设置直径的组件
diameter	孔系列的直径

◆ SetFit() [1/2]

void NXOpen::Tooling::ReusablePocketBuilder::SetFit	(	NXOpen::NXObject *	component,
		const char *	fit )

设置孔系列的配合类型
创建于NX7.5.0。

许可要求：无

参数

component	要设置配合类型的组件
fit	孔系列的配合类型

◆ SetFit() [2/2]

void NXOpen::Tooling::ReusablePocketBuilder::SetFit	(	NXOpen::NXObject *	component,
		const NXString &	fit )

设置孔系列的配合类型
创建于NX7.5.0。

许可要求：无

参数

component	要设置配合类型的组件
fit	孔系列的配合类型

◆ SetForm() [1/2]

void NXOpen::Tooling::ReusablePocketBuilder::SetForm	(	NXOpen::NXObject *	component,
		const char *	form )

设置孔系列形式。
创建于NX7.5.0。

许可要求：无

参数

component	要设置形式的组件
form	孔系列形式

◆ SetForm() [2/2]

void NXOpen::Tooling::ReusablePocketBuilder::SetForm	(	NXOpen::NXObject *	component,
		const NXString &	form )

设置孔系列形式。
创建于NX7.5.0。

许可要求：无

参数

component	要设置形式的组件
form	孔系列形式

◆ SetHoleType()

void NXOpen::Tooling::ReusablePocketBuilder::SetHoleType	(	NXOpen::NXObject *	component,
		NXOpen::Tooling::ReusablePocketBuilder::Hole	holeType )

设置孔类型。
创建于NX7.5.0。

许可要求：无

参数

component	要设置孔类型的组件
holeType	孔类型

◆ SetReference() [1/2]

void NXOpen::Tooling::ReusablePocketBuilder::SetReference	(	NXOpen::NXObject *	component,
		const char *	reference )

设置引用集
创建于NX7.5.0。

许可要求：无

参数

component	要设置引用集的组件
reference	包含切除体的引用集

◆ SetReference() [2/2]

void NXOpen::Tooling::ReusablePocketBuilder::SetReference	(	NXOpen::NXObject *	component,
		const NXString &	reference )

设置引用集
创建于NX7.5.0。

许可要求：无

参数

component	要设置引用集的组件
reference	包含切除体的引用集

◆ SetScrewType() [1/2]

void NXOpen::Tooling::ReusablePocketBuilder::SetScrewType	(	NXOpen::NXObject *	component,
		const char *	screwType )

设置孔系列的螺钉类型
创建于NX7.5.0。

许可要求：无

参数

component	要设置螺钉类型的组件
screwType	孔系列的螺钉类型

◆ SetScrewType() [2/2]

void NXOpen::Tooling::ReusablePocketBuilder::SetScrewType	(	NXOpen::NXObject *	component,
		const NXString &	screwType )

设置孔系列的螺钉类型
创建于NX7.5.0。

许可要求：无

参数

component	要设置螺钉类型的组件
screwType	孔系列的螺钉类型

◆ SetStandard() [1/2]

void NXOpen::Tooling::ReusablePocketBuilder::SetStandard	(	NXOpen::NXObject *	component,
		const char *	standard )

设置孔系列标准。
创建于NX7.5.0。

许可要求：无

参数

component	要设置标准的组件
standard	孔系列标准

◆ SetStandard() [2/2]

void NXOpen::Tooling::ReusablePocketBuilder::SetStandard	(	NXOpen::NXObject *	component,
		const NXString &	standard )

设置孔系列标准。
创建于NX7.5.0。

许可要求：无

参数

component	要设置标准的组件
standard	孔系列标准

◆ SetThreadHole()

void NXOpen::Tooling::ReusablePocketBuilder::SetThreadHole ( bool threadHole )

设置是否使用螺纹孔的标志。若为true则使用螺纹孔，否则使用螺钉间隙孔。
创建于NX7.5.0。

许可要求：无

参数

threadHole 螺纹孔标志

◆ ThreadHole()

bool NXOpen::Tooling::ReusablePocketBuilder::ThreadHole ( )

获取指定是否使用螺纹孔的标志。如果为true，使用螺纹孔；如果为false，使用螺钉间隙孔。
创建于NX7.5.0。

许可要求: 无

◆ VerifyHoleSeries()

void NXOpen::Tooling::ReusablePocketBuilder::VerifyHoleSeries ( NXOpen::NXObject * component )

验证孔系列参数
创建于NX7.5.0。

许可要求：无

参数

component 要验证孔系列参数的组件
