NXOpen::Layout2d::AssociativeAssemblyBuilder类 参考

关联装配构建器 更多...

#include <Layout2d_AssociativeAssemblyBuilder.hxx>

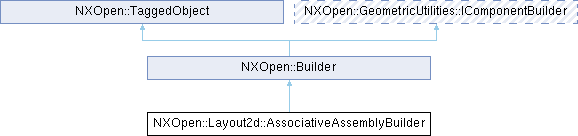

类 NXOpen::Layout2d::AssociativeAssemblyBuilder 继承关系图:

Public 类型
enum	UpdateDirection { UpdateDirectionLayoutToAssembly , UpdateDirectionAssemblyToLayout }

Public 成员函数
NXOpen::Layout2d::AssociativeAssemblyBuilder::UpdateDirection	Direction ()
std::vector< NXOpen::Layout2d::AssemblyRelation * >	GetAssemblyRelations ()
void	ResetAssemblyRelations ()
void	SetDirection (NXOpen::Layout2d::AssociativeAssemblyBuilder::UpdateDirection direction)
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_AssociativeAssemblyBuilderBuilder

详细描述

关联装配构建器

表示布局关联装配的建造器
要创建此类的新实例，请使用 NXOpen::Layout2d::ComponentCollection::CreateAssociativeAssemblyBuilder

创建于 NX1847.0.0。

成员枚举类型说明

UpdateDirection

enum NXOpen::Layout2d::AssociativeAssemblyBuilder::UpdateDirection

更新方向

枚举值
UpdateDirectionLayoutToAssembly	从2D更新3D模型
UpdateDirectionAssemblyToLayout	从3D更新2D模型

成员函数说明

Direction()

NXOpen::Layout2d::AssociativeAssemblyBuilder::UpdateDirection NXOpen::Layout2d::AssociativeAssemblyBuilder::Direction

(

)

返回更新方向
创建于 NX1847.0.0。

许可证要求：nx_layout（"NX Layout"）

GetAssemblyRelations()

std::vector< NXOpen::Layout2d::AssemblyRelation * > NXOpen::Layout2d::AssociativeAssemblyBuilder::GetAssemblyRelations

(

)

获取装配关系
创建于 NX1847.0.0。

许可证要求：nx_layout（"NX Layout"）

ResetAssemblyRelations()

void NXOpen::Layout2d::AssociativeAssemblyBuilder::ResetAssemblyRelations

(

)

将装配关系重置到初始状态
创建于 NX1847.0.0。

许可证要求：nx_layout（"NX Layout"）

SetDirection()

void NXOpen::Layout2d::AssociativeAssemblyBuilder::SetDirection

(

NXOpen::Layout2d::AssociativeAssemblyBuilder::UpdateDirection

direction

)

设置更新方向
创建于 NX1847.0.0。

许可证要求：nx_layout（"NX Layout"）

参数

direction

更新方向
