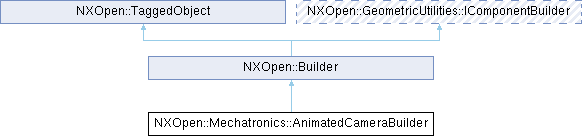

类 NXOpen::Mechatronics::AnimatedCameraBuilder 继承关系图:

Public 类型
enum	CameraAxisTypes { CameraAxisTypesX , CameraAxisTypesY , CameraAxisTypesZ }
	相机轴类型。更多...
enum	CameraModeTypes { CameraModeTypesUserDefined , CameraModeTypesTurntable , CameraModeTypesTrajectory }
	相机模式类型。更多...
enum	LookAtDirectionTypes { LookAtDirectionTypesWithRigid , LookAtDirectionTypesAlongPath , LookAtDirectionTypesLookAtObject , LookAtDirectionTypesFixed }
	看向方向类型。更多...
enum	TransitionModeTypes { TransitionModeTypesLinear , TransitionModeTypesPath }
	过渡模式类型。更多...

Public 成员函数
NXOpen::SelectNXObjectList *	AssociateObjects ()
bool	AvoidViewRoll ()
NXOpen::Expression *	CameraAngle ()
NXOpen::Mechatronics::AnimatedCameraBuilder::CameraAxisTypes	CameraAxisType ()
NXOpen::Mechatronics::AnimatedCameraBuilder::CameraModeTypes	CameraModeType ()
NXOpen::NXObject *	CameraOrientation ()
void	CreatePOV (double currentTime)
void	DeletePOVs (const std::vector< int > &povs)
NXOpen::Mechatronics::AnimatedCameraBuilder::LookAtDirectionTypes	DirectionType ()
NXOpen::Point *	EndPathPoint ()
NXOpen::Expression *	EndTime ()
void	EvaluatePath (const std::vector< NXOpen::NXObject * > &curves)
NXOpen::SelectNXObject *	LookAtObject ()
NXString	Name ()
void	PlayKeyFrameAtTime (double time)
NXOpen::Point *	PointOnLookAtRigid ()
NXOpen::Expression *	RotationSpeed ()
void	SetAvoidViewRoll (bool bAvoidRoll)
void	SetCameraAxisType (NXOpen::Mechatronics::AnimatedCameraBuilder::CameraAxisTypes axisType)
void	SetCameraModeType (NXOpen::Mechatronics::AnimatedCameraBuilder::CameraModeTypes modeType)
void	SetCameraOrientation (NXOpen::NXObject *cameraOrientation)
void	SetDirectionType (NXOpen::Mechatronics::AnimatedCameraBuilder::LookAtDirectionTypes lookAtDirType)
void	SetEndPathPoint (NXOpen::Point *endPoint)
void	SetName (const char *name)
void	SetName (const NXString &name)
void	SetPointOnLookAtRigid (NXOpen::Point *lookAtPoint)
void	SetPOVName (int pos, const char *name)
void	SetPOVName (int pos, const NXString &name)
void	SetPOVStartTime (int pos, double startTime)
void	SetPOVStepNumber (int pos, int stepNum)
void	SetSpecifyTime (bool specifyTime)
void	SetStartPathPoint (NXOpen::Point *startPoint)
void	SetTransitionModeType (NXOpen::Mechatronics::AnimatedCameraBuilder::TransitionModeTypes transitionModeType)
void	SetViewScale (double fViewScale)
bool	SpecifyTime ()
NXOpen::Point *	StartPathPoint ()
NXOpen::Expression *	StartTime ()
NXOpen::Mechatronics::AnimatedCameraBuilder::TransitionModeTypes	TransitionModeType ()
void	UpdateCurrentView (const NXOpen::Matrix3x3 &rotation, const NXOpen::Point3d &translation, double scale)
void	UpdatePOV (int pos)
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_AnimatedCameraBuilderBuilder

详细描述

动画相机构建器

表示一个 NXOpen::Mechatronics::AnimatedCameraBuilder 。
要创建此类的新实例，请使用 NXOpen::Mechatronics::AnimatedCameraCollection::CreateAnimatedCameraBuilder

创建于 NX2312.0.0。

成员枚举类型说明

◆ CameraAxisTypes

enum NXOpen::Mechatronics::AnimatedCameraBuilder::CameraAxisTypes

相机轴类型。

枚举值
CameraAxisTypesX	X
CameraAxisTypesY	Y
CameraAxisTypesZ	Z

◆ CameraModeTypes

enum NXOpen::Mechatronics::AnimatedCameraBuilder::CameraModeTypes

相机模式类型。

枚举值
CameraModeTypesUserDefined	用户自定义
CameraModeTypesTurntable	转盘
CameraModeTypesTrajectory	轨迹

◆ LookAtDirectionTypes

enum NXOpen::Mechatronics::AnimatedCameraBuilder::LookAtDirectionTypes

看向方向类型。

枚举值
LookAtDirectionTypesWithRigid	与刚体关联
LookAtDirectionTypesAlongPath	沿路径曲线
LookAtDirectionTypesLookAtObject	看向对象
LookAtDirectionTypesFixed	方向固定

◆ TransitionModeTypes

enum NXOpen::Mechatronics::AnimatedCameraBuilder::TransitionModeTypes

过渡模式类型。

枚举值
TransitionModeTypesLinear	线性
TransitionModeTypesPath	路径

成员函数说明

◆ AssociateObjects()

NXOpen::SelectNXObjectList * NXOpen::Mechatronics::AnimatedCameraBuilder::AssociateObjects ( )

获取关联对象选择。
于 NX2312.0.0 版本创建。

许可证要求：nx_mcd_core（"机电概念设计器"）

◆ AvoidViewRoll()

bool NXOpen::Mechatronics::AnimatedCameraBuilder::AvoidViewRoll ( )

获取"关联到对象"模式的避免视图翻滚选项。
于 NX2312.0.0 版本创建。

许可证要求：nx_mcd_core（"机电概念设计器"）

◆ CameraAngle()

NXOpen::Expression * NXOpen::Mechatronics::AnimatedCameraBuilder::CameraAngle ( )

返回相机角度。
创建于NX2312.0.0。

许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）

◆ CameraAxisType()

NXOpen::Mechatronics::AnimatedCameraBuilder::CameraAxisTypes NXOpen::Mechatronics::AnimatedCameraBuilder::CameraAxisType ( )

返回相机轴类型。
创建于NX2312.0.0。

许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）

◆ CameraModeType()

NXOpen::Mechatronics::AnimatedCameraBuilder::CameraModeTypes NXOpen::Mechatronics::AnimatedCameraBuilder::CameraModeType ( )

返回相机模式类型。
创建于NX2312.0.0。

许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）

◆ CameraOrientation()

NXOpen::NXObject * NXOpen::Mechatronics::AnimatedCameraBuilder::CameraOrientation ( )

获取"关联到对象"模式的相机初始方向。
于 NX2312.0.0 版本创建。

许可证要求：nx_mcd_core（"机电概念设计器"）

◆ CreatePOV()

void NXOpen::Mechatronics::AnimatedCameraBuilder::CreatePOV ( double currentTime )

创建新的视角。
创建于NX2312.0.0。

许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）

参数

currentTime currenttime

◆ DeletePOVs()

void NXOpen::Mechatronics::AnimatedCameraBuilder::DeletePOVs ( const std::vector< int > & povs )

删除视角。
创建于NX2312.0.0。

许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）

参数

povs povs

◆ DirectionType()

NXOpen::Mechatronics::AnimatedCameraBuilder::LookAtDirectionTypes NXOpen::Mechatronics::AnimatedCameraBuilder::DirectionType ( )

获取"关联到对象"模式的注视方向类型。
于 NX2312.0.0 版本创建。

许可证要求：nx_mcd_core（"机电概念设计器"）

◆ EndPathPoint()

NXOpen::Point * NXOpen::Mechatronics::AnimatedCameraBuilder::EndPathPoint ( )

获取"关联到对象"模式的关联曲线终点。
于 NX2312.0.0 版本创建。

许可证要求：nx_mcd_core（"机电概念设计器"）

◆ EndTime()

NXOpen::Expression * NXOpen::Mechatronics::AnimatedCameraBuilder::EndTime ( )

获取“关联到对象”模式的结束时间。
于NX2312.0.0版本创建。
许可证要求：nx_mcd_core（“机电概念设计器”）

◆ EvaluatePath()

void NXOpen::Mechatronics::AnimatedCameraBuilder::EvaluatePath ( const std::vector< NXOpen::NXObject * > & curves )

从关联曲线评估合成路径。
于NX2312.0.0版本创建。
许可证要求：nx_mcd_core（“机电概念设计器”）

参数

curves 曲线或边

◆ LookAtObject()

NXOpen::SelectNXObject * NXOpen::Mechatronics::AnimatedCameraBuilder::LookAtObject ( )

获取"关联到对象"模式的注视对象选择。
于 NX2312.0.0 版本创建。

许可证要求：nx_mcd_core（"机电概念设计器"）

◆ Name()

NXString NXOpen::Mechatronics::AnimatedCameraBuilder::Name ( )

获取名称。
于NX2312.0.0版本创建。
许可证要求：nx_mcd_core（“机电概念设计器”）

◆ PlayKeyFrameAtTime()

void NXOpen::Mechatronics::AnimatedCameraBuilder::PlayKeyFrameAtTime ( double time )

在指定时间播放关键帧
于NX2312.0.0版本创建。
许可证要求：nx_mcd_core（“机电概念设计器”）

参数

time 时间

◆ PointOnLookAtRigid()

NXOpen::Point * NXOpen::Mechatronics::AnimatedCameraBuilder::PointOnLookAtRigid ( )

获取"关联到对象"模式的注视对象上的注视点。
于 NX2312.0.0 版本创建。

许可证要求：nx_mcd_core（"机电概念设计器"）

◆ RotationSpeed()

NXOpen::Expression * NXOpen::Mechatronics::AnimatedCameraBuilder::RotationSpeed ( )

返回旋转速度。
创建于NX2312.0.0。

许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）

◆ SetAvoidViewRoll()

void NXOpen::Mechatronics::AnimatedCameraBuilder::SetAvoidViewRoll ( bool bAvoidRoll )

设置“关联到对象”模式的避免视图滚动选项。
于NX2312.0.0版本创建。
许可证要求：nx_mcd_core（“机电概念设计器”）

参数

bAvoidRoll 避免视图滚动

◆ SetCameraAxisType()

void NXOpen::Mechatronics::AnimatedCameraBuilder::SetCameraAxisType ( NXOpen::Mechatronics::AnimatedCameraBuilder::CameraAxisTypes axisType )

设置相机轴类型。
创建于NX2312.0.0。

许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）

参数

axisType axistype

◆ SetCameraModeType()

void NXOpen::Mechatronics::AnimatedCameraBuilder::SetCameraModeType ( NXOpen::Mechatronics::AnimatedCameraBuilder::CameraModeTypes modeType )

设置相机模式类型。
创建于NX2312.0.0。

许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）

参数

modeType modetype

◆ SetCameraOrientation()

void NXOpen::Mechatronics::AnimatedCameraBuilder::SetCameraOrientation ( NXOpen::NXObject * cameraOrientation )

设置"关联到对象"模式的相机初始方向。
于 NX2312.0.0 版本创建。

许可证要求：nx_mcd_core（"机电概念设计器"）

参数

cameraOrientation 相机方向

◆ SetDirectionType()

void NXOpen::Mechatronics::AnimatedCameraBuilder::SetDirectionType ( NXOpen::Mechatronics::AnimatedCameraBuilder::LookAtDirectionTypes lookAtDirType )

设置"关联到对象"模式的注视方向类型。
于 NX2312.0.0 版本创建。

许可证要求：nx_mcd_core（"机电概念设计器"）

参数

lookAtDirType 注视方向类型

◆ SetEndPathPoint()

void NXOpen::Mechatronics::AnimatedCameraBuilder::SetEndPathPoint ( NXOpen::Point * endPoint )

设置"关联到对象"模式的关联曲线终点。
于 NX2312.0.0 版本创建。

许可证要求：nx_mcd_core（"机电概念设计器"）

参数

endPoint 终点

◆ SetName() [1/2]

void NXOpen::Mechatronics::AnimatedCameraBuilder::SetName ( const char * name )

设置名称。
于NX2312.0.0版本创建。
许可证要求：nx_mcd_core（“机电概念设计器”）

参数

name 名称

◆ SetName() [2/2]

void NXOpen::Mechatronics::AnimatedCameraBuilder::SetName ( const NXString & name )

设置名称。
于NX2312.0.0版本创建。
许可证要求：nx_mcd_core（“机电概念设计器”）

参数

name 名称

◆ SetPointOnLookAtRigid()

void NXOpen::Mechatronics::AnimatedCameraBuilder::SetPointOnLookAtRigid ( NXOpen::Point * lookAtPoint )

设置"关联到对象"模式的注视对象上的注视点。
于 NX2312.0.0 版本创建。

许可证要求：nx_mcd_core（"机电概念设计器"）

参数

lookAtPoint 注视点

◆ SetPOVName() [1/2]

void NXOpen::Mechatronics::AnimatedCameraBuilder::SetPOVName	(	int	pos,
		const char *	name )

设置视角名称。
创建于NX2312.0.0。

许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）

参数

pos	pos
name	name

◆ SetPOVName() [2/2]

void NXOpen::Mechatronics::AnimatedCameraBuilder::SetPOVName	(	int	pos,
		const NXString &	name )

设置视角名称。
创建于NX2312.0.0。

许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）

参数

pos	pos
name	name

◆ SetPOVStartTime()

void NXOpen::Mechatronics::AnimatedCameraBuilder::SetPOVStartTime	(	int	pos,
		double	startTime )

设置视角开始时间。
于 NX2312.0.0 版本创建。

许可证要求：nx_mcd_core（"机电概念设计器"）

参数

pos	位置
startTime	开始时间

◆ SetPOVStepNumber()

void NXOpen::Mechatronics::AnimatedCameraBuilder::SetPOVStepNumber	(	int	pos,
		int	stepNum )

设置视角步数。
于 NX2312.0.0 版本创建。

许可证要求：nx_mcd_core（"机电概念设计器"）

参数

pos	位置
stepNum	步数

◆ SetSpecifyTime()

void NXOpen::Mechatronics::AnimatedCameraBuilder::SetSpecifyTime ( bool specifyTime )

设置“关联到对象”模式的指定时间选项。
于NX2312.0.0版本创建。
许可证要求：nx_mcd_core（“机电概念设计器”）

参数

specifyTime 指定时间

◆ SetStartPathPoint()

void NXOpen::Mechatronics::AnimatedCameraBuilder::SetStartPathPoint ( NXOpen::Point * startPoint )

设置"关联到对象"模式的关联曲线起点。
于 NX2312.0.0 版本创建。

许可证要求：nx_mcd_core（"机电概念设计器"）

参数

startPoint 起点

◆ SetTransitionModeType()

void NXOpen::Mechatronics::AnimatedCameraBuilder::SetTransitionModeType ( NXOpen::Mechatronics::AnimatedCameraBuilder::TransitionModeTypes transitionModeType )

设置过渡模式类型。
创建于NX2312.0.0。

许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）

参数

transitionModeType transitionmodetype

◆ SetViewScale()

void NXOpen::Mechatronics::AnimatedCameraBuilder::SetViewScale ( double fViewScale )

设置视图缩放值。
于NX2312.0.0版本创建。
许可证要求：nx_mcd_core（“机电概念设计器”）

参数

fViewScale 视图缩放

◆ SpecifyTime()

bool NXOpen::Mechatronics::AnimatedCameraBuilder::SpecifyTime ( )

获取“关联到对象”模式的指定时间选项。
于NX2312.0.0版本创建。
许可证要求：nx_mcd_core（“机电概念设计器”）

◆ StartPathPoint()

NXOpen::Point * NXOpen::Mechatronics::AnimatedCameraBuilder::StartPathPoint ( )

获取"关联到对象"模式的关联曲线起点。
于 NX2312.0.0 版本创建。

许可证要求：nx_mcd_core（"机电概念设计器"）

◆ StartTime()

NXOpen::Expression * NXOpen::Mechatronics::AnimatedCameraBuilder::StartTime ( )

获取“关联到对象”模式的开始时间。
于NX2312.0.0版本创建。
许可证要求：nx_mcd_core（“机电概念设计器”）

◆ TransitionModeType()

NXOpen::Mechatronics::AnimatedCameraBuilder::TransitionModeTypes NXOpen::Mechatronics::AnimatedCameraBuilder::TransitionModeType ( )

返回过渡模式类型。
创建于NX2312.0.0。

许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）

◆ UpdateCurrentView()

void NXOpen::Mechatronics::AnimatedCameraBuilder::UpdateCurrentView	(	const NXOpen::Matrix3x3 &	rotation,
		const NXOpen::Point3d &	translation,
		double	scale )

更新当前视图
于NX2312.0.0版本创建。
许可证要求：nx_mcd_core（“机电概念设计器”）

参数

rotation	旋转
translation	平移
scale	缩放

◆ UpdatePOV()

void NXOpen::Mechatronics::AnimatedCameraBuilder::UpdatePOV ( int pos )

更新视角
创建于NX2312.0.0。

许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）

参数

pos pos

Public 类型

Public 成员函数

友元

详细描述

成员枚举类型说明

◆ CameraAxisTypes

◆ CameraModeTypes

◆ LookAtDirectionTypes

◆ TransitionModeTypes

成员函数说明

◆ AssociateObjects()

◆ AvoidViewRoll()

◆ CameraAngle()

◆ CameraAxisType()

◆ CameraModeType()

◆ CameraOrientation()

◆ CreatePOV()

◆ DeletePOVs()

◆ DirectionType()

◆ EndPathPoint()

◆ EndTime()

◆ EvaluatePath()

◆ LookAtObject()

◆ Name()

◆ PlayKeyFrameAtTime()

◆ PointOnLookAtRigid()

◆ RotationSpeed()

◆ SetAvoidViewRoll()

◆ SetCameraAxisType()

◆ SetCameraModeType()

◆ SetCameraOrientation()

◆ SetDirectionType()

◆ SetEndPathPoint()

◆ SetName() [1/2]

◆ SetName() [2/2]

◆ SetPointOnLookAtRigid()

◆ SetPOVName() [1/2]

◆ SetPOVName() [2/2]

◆ SetPOVStartTime()

◆ SetPOVStepNumber()

◆ SetSpecifyTime()

◆ SetStartPathPoint()

◆ SetTransitionModeType()

◆ SetViewScale()

◆ SpecifyTime()

◆ StartPathPoint()

◆ StartTime()

◆ TransitionModeType()

◆ UpdateCurrentView()

◆ UpdatePOV()
