NXOpen::Mechatronics::CylindricalJointBuilder类 参考

圆柱关节构建器类 更多...

#include <Mechatronics_CylindricalJointBuilder.hxx>

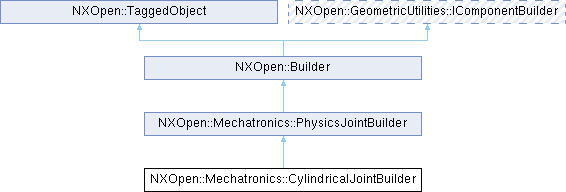

类 NXOpen::Mechatronics::CylindricalJointBuilder 继承关系图:

Public 成员函数
NXOpen::Point *	AnchorPoint ()
NXOpen::Expression *	AngularLowerLimit ()
NXOpen::Expression *	AngularUpperLimit ()
NXOpen::Direction *	AxisVector ()
bool	EnableAngularLowerLimit ()
bool	EnableAngularUpperLimit ()
bool	EnableLinearLowerLimit ()
bool	EnableLinearUpperLimit ()
NXOpen::Expression *	LinearLowerLimit ()
NXOpen::Expression *	LinearUpperLimit ()
NXOpen::Expression *	Offset ()
void	SetAnchorPoint (NXOpen::Point *anchorPoint)
void	SetAxisVector (NXOpen::Direction *axisVector)
void	SetEnableAngularLowerLimit (bool enable)
void	SetEnableAngularUpperLimit (bool enable)
void	SetEnableLinearLowerLimit (bool enable)
void	SetEnableLinearUpperLimit (bool enable)
NXOpen::Expression *	StartAngle ()
Public 成员函数 继承自 NXOpen::Mechatronics::PhysicsJointBuilder
NXOpen::SelectNXObject *	Attachment ()
NXOpen::SelectNXObject *	Base ()
NXOpen::Point *	BaseAnchorPoint ()
NXOpen::Direction *	BaseAxisVector ()
NXOpen::Mechatronics::PhysicsJointBuilder::MotionTypes	MotionType ()
NXString	Name ()
bool	Positioning ()
void	SetAttachment (NXOpen::NXObject *attachment)
void	SetBase (NXOpen::NXObject *base)
void	SetBaseAnchorPoint (NXOpen::Point *point)
void	SetBaseAxisVector (NXOpen::Direction *axisVector)
void	SetMotionType (NXOpen::Mechatronics::PhysicsJointBuilder::MotionTypes motionType)
void	SetName (const char *name)
void	SetName (const NXString &name)
void	SetPositioning (bool usePositioning)
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_CylindricalJointBuilderBuilder

额外继承的成员函数
Public 类型 继承自 NXOpen::Mechatronics::PhysicsJointBuilder
enum	MotionTypes { MotionTypesDynamics , MotionTypesKinematics , MotionTypesArticulation }

详细描述

圆柱关节构建器类

表示 NXOpen::Mechatronics::CylindricalJoint 构建器。
要创建此类的新实例，请使用 NXOpen::Mechatronics::CylindricalJointCollection::CreateCylindricalJointBuilder

于 NX7.5.1 中创建。

成员函数说明

AnchorPoint()

NXOpen::Point * NXOpen::Mechatronics::CylindricalJointBuilder::AnchorPoint

(

)

返回锚点。
于 NX7.5.1 中创建。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

AngularLowerLimit()

NXOpen::Expression * NXOpen::Mechatronics::CylindricalJointBuilder::AngularLowerLimit

(

)

返回角下限。关节角运动的下限设置。
于 NX10.0.0 中创建。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

AngularUpperLimit()

NXOpen::Expression * NXOpen::Mechatronics::CylindricalJointBuilder::AngularUpperLimit

(

)

返回角上限。关节角运动的上限设置。
于 NX10.0.0 中创建。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

AxisVector()

NXOpen::Direction * NXOpen::Mechatronics::CylindricalJointBuilder::AxisVector

(

)

返回轴矢量。
于 NX7.5.1 中创建。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

EnableAngularLowerLimit()

bool NXOpen::Mechatronics::CylindricalJointBuilder::EnableAngularLowerLimit

(

)

返回角下限选项。如果启用为 true，则该关节在角方向会应用下限。
于 NX10.0.0 中创建。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

EnableAngularUpperLimit()

bool NXOpen::Mechatronics::CylindricalJointBuilder::EnableAngularUpperLimit

(

)

返回角上限选项。如果启用为 true，则该关节在角方向会应用上限。
于 NX10.0.0 中创建。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

EnableLinearLowerLimit()

bool NXOpen::Mechatronics::CylindricalJointBuilder::EnableLinearLowerLimit

(

)

返回线性下限选项。如果启用为 true，则该关节在线性方向会应用下限。
于 NX10.0.0 中创建。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

EnableLinearUpperLimit()

bool NXOpen::Mechatronics::CylindricalJointBuilder::EnableLinearUpperLimit

(

)

返回线性上限选项。如果启用为 true，则该关节在线性方向会应用上限。
于 NX10.0.0 中创建。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

LinearLowerLimit()

NXOpen::Expression * NXOpen::Mechatronics::CylindricalJointBuilder::LinearLowerLimit

(

)

返回线性下限。关节线性运动的下限设置。
于 NX10.0.0 中创建。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

LinearUpperLimit()

NXOpen::Expression * NXOpen::Mechatronics::CylindricalJointBuilder::LinearUpperLimit

(

)

返回线性上限。关节线性运动的上限设置。
于 NX10.0.0 中创建。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

Offset()

NXOpen::Expression * NXOpen::Mechatronics::CylindricalJointBuilder::Offset

(

)

返回偏移值。
于 NX7.5.1 中创建。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

SetAnchorPoint()

void NXOpen::Mechatronics::CylindricalJointBuilder::SetAnchorPoint

(

NXOpen::Point *

anchorPoint

)

设置锚点。
于 NX7.5.1 中创建。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

anchorPoint

锚点

SetAxisVector()

void NXOpen::Mechatronics::CylindricalJointBuilder::SetAxisVector

(

NXOpen::Direction *

axisVector

)

设置轴矢量。
于 NX7.5.1 中创建。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

axisVector

轴矢量

SetEnableAngularLowerLimit()

void NXOpen::Mechatronics::CylindricalJointBuilder::SetEnableAngularLowerLimit

(

bool

enable

)

设置角下限选项。如果启用为 true，则该关节在角方向会应用下限。
于 NX10.0.0 中创建。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

enable

启用

SetEnableAngularUpperLimit()

void NXOpen::Mechatronics::CylindricalJointBuilder::SetEnableAngularUpperLimit

(

bool

enable

)

设置角上限选项。如果启用为 true，则该关节在角方向会应用上限。
于 NX10.0.0 中创建。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

enable

启用

SetEnableLinearLowerLimit()

void NXOpen::Mechatronics::CylindricalJointBuilder::SetEnableLinearLowerLimit

(

bool

enable

)

设置线性下限选项。如果启用为 true，则该关节在线性方向会应用下限。
于 NX10.0.0 中创建。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

enable

启用

SetEnableLinearUpperLimit()

void NXOpen::Mechatronics::CylindricalJointBuilder::SetEnableLinearUpperLimit

(

bool

enable

)

设置线性上限选项。如果启用为 true，则该关节在线性方向会应用上限。
于 NX10.0.0 中创建。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

enable

启用

StartAngle()

NXOpen::Expression * NXOpen::Mechatronics::CylindricalJointBuilder::StartAngle

(

)

返回起始角度。
于 NX7.5.1 中创建。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")
