NXOpen::STLImporter类 参考

STL文件导入器 更多...

#include <STLImporter.hxx>

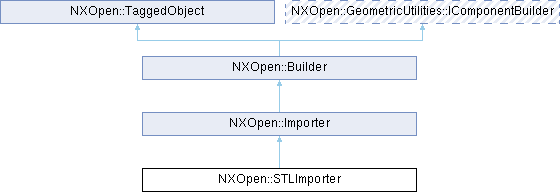

类 NXOpen::STLImporter 继承关系图:

Public 类型
enum	AngularToleranceType { AngularToleranceTypeCoarse , AngularToleranceTypeMedium , AngularToleranceTypeFine }
enum	FileFormatType { FileFormatTypeAscii , FileFormatTypeBinary }
enum	FileUnitsType { FileUnitsTypeMeters , FileUnitsTypeMillimeters , FileUnitsTypeInches }

Public 成员函数
NXOpen::STLImporter::AngularToleranceType	AngularTolerance ()
bool	DisplayInformation ()
NXOpen::STLImporter::FileFormatType	FileFormat ()
NXOpen::STLImporter::FileUnitsType	FileUnits ()
bool	HideSmoothEdges ()
void	SetAngularTolerance (NXOpen::STLImporter::AngularToleranceType angularTolerance)
void	SetDisplayInformation (bool displayInformation)
void	SetFileFormat (NXOpen::STLImporter::FileFormatType fileFormat)
void	SetFileUnits (NXOpen::STLImporter::FileUnitsType fileUnits)
void	SetHideSmoothEdges (bool hideSmoothEdges)
Public 成员函数 继承自 NXOpen::Importer
NXString	FileName ()
void	SetFileName (const char *fileName)
void	SetFileName (const NXString &fileName)
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_STLImporterBuilder

详细描述

STL文件导入器

用于将STL文件导入到工作部件中。
获取此类实例的方法是使用 ImportManager::CreateStlImporter 。

创建于NX5.0.0。

成员枚举类型说明

AngularToleranceType

enum NXOpen::STLImporter::AngularToleranceType

指定角度公差。
创建于NX5.0.0。

枚举值
AngularToleranceTypeCoarse	以粗角度公差导入。
AngularToleranceTypeMedium	以中等角度公差导入。
AngularToleranceTypeFine	以精细角度公差导入。

FileFormatType

enum NXOpen::STLImporter::FileFormatType

指定STL文件格式。
创建于NX5.0.0。

枚举值
FileFormatTypeAscii	STL文件为ASCII格式。
FileFormatTypeBinary	STL文件为二进制格式。

FileUnitsType

enum NXOpen::STLImporter::FileUnitsType

指定STL文件单位。
创建于NX5.0.0。

枚举值
FileUnitsTypeMeters	STL文件单位为米。
FileUnitsTypeMillimeters	STL文件单位为毫米。
FileUnitsTypeInches	STL文件单位为英寸。

成员函数说明

AngularTolerance()

NXOpen::STLImporter::AngularToleranceType NXOpen::STLImporter::AngularTolerance

(

)

返回角度公差。
创建于NX5.0.0。

许可要求：无

DisplayInformation()

bool NXOpen::STLImporter::DisplayInformation

(

)

返回显示信息标志。如果该标志为开启状态则返回true。
创建于NX5.0.0。

许可要求：无

FileFormat()

NXOpen::STLImporter::FileFormatType NXOpen::STLImporter::FileFormat

(

)

返回文件格式。
创建于NX5.0.0。

许可要求：无

FileUnits()

NXOpen::STLImporter::FileUnitsType NXOpen::STLImporter::FileUnits

(

)

返回文件单位。
创建于NX5.0.0。

许可要求：无

HideSmoothEdges()

bool NXOpen::STLImporter::HideSmoothEdges

(

)

返回隐藏平滑边标志。如果该标志为开启状态则返回true。
创建于NX5.0.0。

许可要求：无

SetAngularTolerance()

void NXOpen::STLImporter::SetAngularTolerance

(

NXOpen::STLImporter::AngularToleranceType

angularTolerance

)

设置角度公差。
创建于NX5.0.0。

许可要求：无

参数

angularTolerance

角度公差

SetDisplayInformation()

void NXOpen::STLImporter::SetDisplayInformation

(

bool

displayInformation

)

设置显示信息标志。如果该标志为开启状态则设为true。
创建于NX5.0.0。

许可要求：无

参数

displayInformation

显示信息

SetFileFormat()

void NXOpen::STLImporter::SetFileFormat

(

NXOpen::STLImporter::FileFormatType

fileFormat

)

设置文件格式。
创建于NX5.0.0。

许可要求：无

参数

fileFormat

文件格式

SetFileUnits()

void NXOpen::STLImporter::SetFileUnits

(

NXOpen::STLImporter::FileUnitsType

fileUnits

)

设置文件单位。
创建于NX5.0.0。

许可要求：无

参数

fileUnits

文件单位

SetHideSmoothEdges()

void NXOpen::STLImporter::SetHideSmoothEdges

(

bool

hideSmoothEdges

)

设置隐藏平滑边标志。如果该标志为开启状态则设为true。
创建于NX5.0.0。

许可要求：无

参数

hideSmoothEdges

隐藏平滑边
