NXOpen::SketchPasteBuilder类 参考

草图粘贴构建器 更多...

#include <SketchPasteBuilder.hxx>

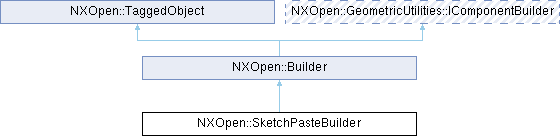

类 NXOpen::SketchPasteBuilder 继承关系图:

Public 成员函数
NXOpen::Point3d	InitialPasteLocation ()
NXOpen::Features::MoveObjectBuilder *	MoveObject ()
void	ResetInitialPasteLocation ()
void	SetInitialPasteLocation (const NXOpen::Point3d &dropLocation)
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_SketchPasteBuilderBuilder

详细描述

草图粘贴构建器

表示 SketchPasteBuilder 类
创建此类的新实例，请使用 SketchCollection::CreateSketchPasteBuilder
默认值。

属性	值
MoveObject.Associative	false
MoveObject.CreateTraceLines	false
MoveObject.Divisions	1
MoveObject.LayerOption	Original
MoveObject.MoveObjectResult	MoveOriginal
MoveObject.MoveParents	true
MoveObject.NumberOfCopies	1
MoveObject.TransformMotion.DeltaEnum	ReferenceWcsWorkPart
MoveObject.TransformMotion.DeltaXc.Value	0.0
MoveObject.TransformMotion.DeltaYc.Value	0.0
MoveObject.TransformMotion.DeltaZc.Value	0.0
MoveObject.TransformMotion.Option	Dynamic

创建于 NX7.5.0。

成员函数说明

InitialPasteLocation()

NXOpen::Point3d NXOpen::SketchPasteBuilder::InitialPasteLocation

(

)

返回初始粘贴位置，主要用于定义草图对象的默认粘贴位置
创建于 NX7.5.0。

许可要求：无

MoveObject()

NXOpen::Features::MoveObjectBuilder * NXOpen::SketchPasteBuilder::MoveObject

(

)

返回移动对象
创建于 NX7.5.0。

许可要求：无

ResetInitialPasteLocation()

void NXOpen::SketchPasteBuilder::ResetInitialPasteLocation

(

)

重置初始粘贴位置，此后将不再使用之前设置的初始粘贴位置
创建于 NX7.5.0。

许可要求：solid_modeling ("SOLIDS MODELING") 或 drafting ("DRAFTING")

SetInitialPasteLocation()

void NXOpen::SketchPasteBuilder::SetInitialPasteLocation

(

const NXOpen::Point3d &

dropLocation

)

设置初始粘贴位置，主要用于定义草图对象的默认粘贴位置
创建于 NX7.5.0。

许可要求：solid_modeling ("SOLIDS MODELING") 或 drafting ("DRAFTING")

参数

dropLocation

绝对坐标的放置位置
