NXOpen::Mechatronics::InclinometerBuilder类 参考

表示 NXOpen::Mechatronics::Inclinometer 构建器。
要创建该类的新实例，请使用 NXOpen::Mechatronics::InclinometerCollection::CreateInclinometerBuilder

创建于 NX11.0.0.
更多...

#include <Mechatronics_InclinometerBuilder.hxx>

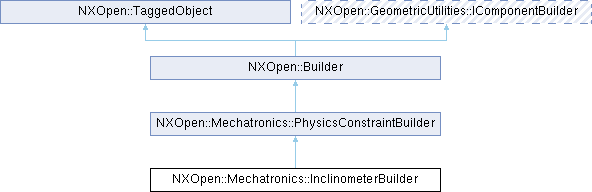

类 NXOpen::Mechatronics::InclinometerBuilder 继承关系图:

Public 类型
enum	OutputAngleType { OutputAngleTypeYawPitchRoll , OutputAngleTypeEuler }
	角度类型。 更多...
enum	OutputMeasureType { OutputMeasureTypeConstant , OutputMeasureTypeVoltage , OutputMeasureTypeCurrent }
	测量类型。 更多...

Public 成员函数
NXOpen::Mechatronics::InclinometerBuilder::OutputAngleType	AngleType ()
NXOpen::Expression *	LowerOutputRange ()
	返回用于缩放倾角仪数据的输出范围下限。其收类型包含常量、电压、电流。 创建于 NX11.0.0。 许可要求: nx_mcd_core ("Mechatronics Concept Designer")
NXOpen::Expression *	LowerTrimRange ()
NXOpen::Mechatronics::InclinometerBuilder::OutputMeasureType	MeasureType ()
	返回收类型。 创建于 NX11.0.0。 许可要求: nx_mcd_core ("Mechatronics Concept Designer")
bool	ObjectFromTrigger ()
NXOpen::CoordinateSystem *	Orientation ()
	定向。 创建于 NX11.0.0. 许可证要求： nx_mcd_core ("Mechatronics Concept Designer")
NXOpen::Mechatronics::SelectRigidBody *	RigidBody ()
	刚体。可以是 NXOpen::Mechatronics::RigidBody 。 创建于 NX11.0.0. 许可证要求： nx_mcd_core ("Mechatronics Concept Designer")
NXOpen::Mechatronics::SelectCollisionSensor *	SelectedSensor ()
void	SetAngleType (NXOpen::Mechatronics::InclinometerBuilder::OutputAngleType angleType)
void	SetMeasureType (NXOpen::Mechatronics::InclinometerBuilder::OutputMeasureType measureType)
	设置收类型。 创建于 NX11.0.0。 许可要求: nx_mcd_core ("Mechatronics Concept Designer")
void	SetObjectFromTrigger (bool objectFromTrigger)
void	SetOrientation (NXOpen::CoordinateSystem *orientation)
void	SetUseScale (bool useScale)
void	SetUseTrim (bool useTrim)
NXOpen::Expression *	UpperOutputRange ()
	返回用于缩放倾角仪数据的输出范围上限。 创建于 NX11.0.0。 许可要求: nx_mcd_core ("Mechatronics Concept Designer")
NXOpen::Expression *	UpperTrimRange ()
bool	UseScale ()
bool	UseTrim ()
Public 成员函数 继承自 NXOpen::Mechatronics::PhysicsConstraintBuilder
NXString	Name ()
void	SetName (const char *name)
void	SetName (const NXString &name)
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_InclinometerBuilderBuilder

详细描述

表示 NXOpen::Mechatronics::Inclinometer 构建器。
要创建该类的新实例，请使用 NXOpen::Mechatronics::InclinometerCollection::CreateInclinometerBuilder

创建于 NX11.0.0.

倾角仪构建器

成员枚举类型说明

OutputAngleType

enum NXOpen::Mechatronics::InclinometerBuilder::OutputAngleType

角度类型。

枚举值
OutputAngleTypeYawPitchRoll	偏航/俯仰/横滚
OutputAngleTypeEuler	欧拉角

OutputMeasureType

enum NXOpen::Mechatronics::InclinometerBuilder::OutputMeasureType

测量类型。

枚举值
OutputMeasureTypeConstant	无单位测量
OutputMeasureTypeVoltage	电压测量
OutputMeasureTypeCurrent	电流测量

成员函数说明

AngleType()

NXOpen::Mechatronics::InclinometerBuilder::OutputAngleType NXOpen::Mechatronics::InclinometerBuilder::AngleType

(

)

获取角度类型。
创建于NX11.0.0。
许可要求：nx_mcd_core ("Mechatronics Concept Designer")

LowerTrimRange()

NXOpen::Expression * NXOpen::Mechatronics::InclinometerBuilder::LowerTrimRange

(

)

获取用于修剪倾角仪数据的下修剪范围。
创建于NX11.0.0。
许可要求：nx_mcd_core ("Mechatronics Concept Designer")

ObjectFromTrigger()

bool NXOpen::Mechatronics::InclinometerBuilder::ObjectFromTrigger

(

)

获取碰撞传感器触发标志，用于控制通用传感器是否包含碰撞传感器。
创建于NX2306.0.0。
许可要求：nx_mcd_core ("Mechatronics Concept Designer")

Orientation()

NXOpen::CoordinateSystem * NXOpen::Mechatronics::InclinometerBuilder::Orientation

(

)

定向。
创建于 NX11.0.0.

许可证要求： nx_mcd_core ("Mechatronics Concept Designer")

返回

RigidBody()

NXOpen::Mechatronics::SelectRigidBody * NXOpen::Mechatronics::InclinometerBuilder::RigidBody

(

)

刚体。可以是 NXOpen::Mechatronics::RigidBody 。
创建于 NX11.0.0.

许可证要求： nx_mcd_core ("Mechatronics Concept Designer")

返回

SelectedSensor()

NXOpen::Mechatronics::SelectCollisionSensor * NXOpen::Mechatronics::InclinometerBuilder::SelectedSensor

(

)

获取碰撞传感器。该传感器可以是NXOpen::Mechatronics::CollisionSensor 类型。
创建于NX2306.0.0。
许可要求：nx_mcd_core ("Mechatronics Concept Designer")

SetAngleType()

void NXOpen::Mechatronics::InclinometerBuilder::SetAngleType

(

NXOpen::Mechatronics::InclinometerBuilder::OutputAngleType

angleType

)

设置角度类型。
创建于NX11.0.0。
许可要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

angleType

角度类型

SetMeasureType()

void NXOpen::Mechatronics::InclinometerBuilder::SetMeasureType

(

NXOpen::Mechatronics::InclinometerBuilder::OutputMeasureType

measureType

)

设置收类型。
创建于 NX11.0.0。
许可要求: nx_mcd_core ("Mechatronics Concept Designer")

参数

measureType

measuretype

SetObjectFromTrigger()

void NXOpen::Mechatronics::InclinometerBuilder::SetObjectFromTrigger

(

bool

objectFromTrigger

)

设置碰撞传感器触发标志，用于控制通用传感器是否包含碰撞传感器。
创建于NX2306.0.0。
许可要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

objectFromTrigger

碰撞传感器触发标志

SetOrientation()

void NXOpen::Mechatronics::InclinometerBuilder::SetOrientation

(

NXOpen::CoordinateSystem *

orientation

)

设置方向。
创建于NX11.0.0。
许可要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

orientation

方向

SetUseScale()

void NXOpen::Mechatronics::InclinometerBuilder::SetUseScale

(

bool

useScale

)

设置使用比例标志，用于控制倾角仪是否包含比例参数。
创建于NX11.0.0。
许可要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

useScale

使用比例标志

SetUseTrim()

void NXOpen::Mechatronics::InclinometerBuilder::SetUseTrim

(

bool

useTrim

)

设置使用修剪标志，用于控制倾角仪是否包含修剪参数。
创建于NX11.0.0。
许可要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

useTrim

使用修剪标志

UpperTrimRange()

NXOpen::Expression * NXOpen::Mechatronics::InclinometerBuilder::UpperTrimRange

(

)

获取用于修剪倾角仪数据的上修剪范围。
创建于NX11.0.0。
许可要求：nx_mcd_core ("Mechatronics Concept Designer")

UseScale()

bool NXOpen::Mechatronics::InclinometerBuilder::UseScale

(

)

获取使用比例标志，用于控制倾角仪是否包含比例参数。
创建于NX11.0.0。
许可要求：nx_mcd_core ("Mechatronics Concept Designer")

UseTrim()

bool NXOpen::Mechatronics::InclinometerBuilder::UseTrim

(

)

获取使用修剪标志，用于控制倾角仪是否包含修剪参数。
创建于NX11.0.0。
许可要求：nx_mcd_core ("Mechatronics Concept Designer")
