展开模拟构建器 更多...
#include <Tooling_UnfoldingSimulationBuilder.hxx>
Public 成员函数 | |
| double | AngleValue () |
| NXOpen::SelectFaceList * | BendFaces () |
| NXOpen::ScCollector * | CheckedBody () |
| void | CreateStepBody () |
| void | Pause () |
| void | Play () |
| NXOpen::ScCollector * | ReferenceFaceEdge () |
| void | SetAngleValue (double angleValue) |
| void | SetSpeed (int speed) |
| void | SetState (int state) |
| void | SetStepAngle (int stepAngle) |
| int | Speed () |
| int | State () |
| int | StepAngle () |
| void | StepBackward () |
| void | StepForward () |

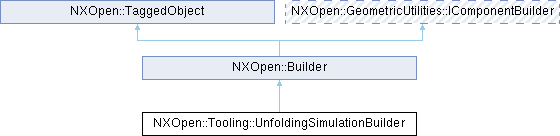

| Public 成员函数 继承自 NXOpen::Builder | |
| NXOpen::NXObject * | Commit () |
| void | Destroy () |
| std::vector< NXOpen::NXObject * > | GetCommittedObjects () |
| NXOpen::NXObject * | GetObject () |
| NXOpen::PreviewBuilder * | PreviewBuilder () |
| void | ShowResults () |
| virtual bool | Validate () |
| Public 成员函数 继承自 NXOpen::TaggedObject | |
| tag_t | Tag () const |
友元 | |
| class | _UnfoldingSimulationBuilderBuilder |
详细描述
展开模拟构建器
PDW和EDW的展开模拟构建器。此构建器无返回值。
要创建此类的新实例，请使用 NXOpen::Tooling::ProgressiveDieManager::CreateUnfoldingSimulationBuilder
默认值。
| Property | Value |
|---|---|
| AngleValue | 0.0 |
| Speed | 1 |
| State | 0 |
| StepAngle | 1 |
创建于NX10.0.0。
成员函数说明
◆ AngleValue()
| double NXOpen::Tooling::UnfoldingSimulationBuilder::AngleValue | ( | ) |
返回角度值
创建于NX1926.0.0。
许可要求：无
◆ BendFaces()
| NXOpen::SelectFaceList * NXOpen::Tooling::UnfoldingSimulationBuilder::BendFaces | ( | ) |
返回弯曲面
创建于NX10.0.0。
许可要求：无
◆ CheckedBody()
| NXOpen::ScCollector * NXOpen::Tooling::UnfoldingSimulationBuilder::CheckedBody | ( | ) |
返回将与所选弯曲面体进行静态干涉检查的体
创建于NX10.0.0。
许可要求：无
◆ CreateStepBody()
| void NXOpen::Tooling::UnfoldingSimulationBuilder::CreateStepBody | ( | ) |
创建步体
创建于NX1926.0.0。
许可要求：无
◆ Pause()
| void NXOpen::Tooling::UnfoldingSimulationBuilder::Pause | ( | ) |
暂停动画
创建于NX10.0.0。
许可要求：无
◆ Play()
| void NXOpen::Tooling::UnfoldingSimulationBuilder::Play | ( | ) |
播放动画
创建于NX10.0.0。
许可要求：无
◆ ReferenceFaceEdge()
| NXOpen::ScCollector * NXOpen::Tooling::UnfoldingSimulationBuilder::ReferenceFaceEdge | ( | ) |
返回参考面边缘
创建于NX10.0.0。
许可要求：无
◆ SetAngleValue()
| void NXOpen::Tooling::UnfoldingSimulationBuilder::SetAngleValue | ( | double | angleValue | ) |
设置角度值
创建于NX1926.0.0。
许可要求：prog_die_wizard ("UG/Progressive Die Wizard")
- 参数
-
angleValue 角度值
◆ SetSpeed()
| void NXOpen::Tooling::UnfoldingSimulationBuilder::SetSpeed | ( | int | speed | ) |
设置速度
创建于NX10.0.0。
许可要求：prog_die_wizard ("UG/Progressive Die Wizard")
- 参数
-
speed 速度
◆ SetState()
| void NXOpen::Tooling::UnfoldingSimulationBuilder::SetState | ( | int | state | ) |
设置状态
创建于NX10.0.0。
许可要求：prog_die_wizard ("UG/Progressive Die Wizard")
- 参数
-
state 状态
◆ SetStepAngle()
| void NXOpen::Tooling::UnfoldingSimulationBuilder::SetStepAngle | ( | int | stepAngle | ) |
设置步长角度
创建于NX1926.0.0。
许可要求：prog_die_wizard ("UG/Progressive Die Wizard")
- 参数
-
stepAngle 步长角度
◆ Speed()
| int NXOpen::Tooling::UnfoldingSimulationBuilder::Speed | ( | ) |
返回速度
创建于NX10.0.0。
许可要求：无
◆ State()
| int NXOpen::Tooling::UnfoldingSimulationBuilder::State | ( | ) |
返回状态
创建于NX10.0.0。
许可要求：无
◆ StepAngle()
| int NXOpen::Tooling::UnfoldingSimulationBuilder::StepAngle | ( | ) |
返回步长角度
创建于NX1926.0.0。
许可要求：无
◆ StepBackward()
| void NXOpen::Tooling::UnfoldingSimulationBuilder::StepBackward | ( | ) |
动画后退
创建于NX10.0.0。
许可要求：无
◆ StepForward()
| void NXOpen::Tooling::UnfoldingSimulationBuilder::StepForward | ( | ) |
动画前进
创建于NX10.0.0。
许可要求：无
