基准边构建器更多...

#include <Weld_DatumEdgeBuilder.hxx>

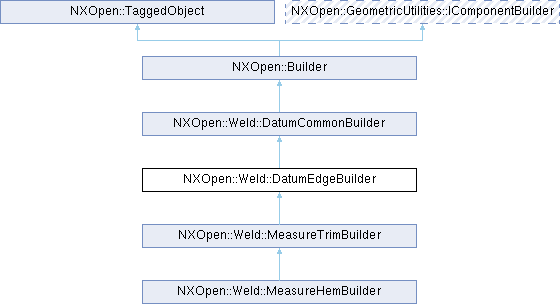

类 NXOpen::Weld::DatumEdgeBuilder 继承关系图:

Public 成员函数
NXOpen::ScCollector *	BoundaryCurve ()
double	CustomCuboidLength ()
double	CustomCuboidWidth ()
NXOpen::Weld::SelectDatumEdge *	DerivedDatum ()
double	GridSnapTolerance ()
void	InitializeAxis (const NXOpen::Point3d &approximatePoint)
void	MoveMinimumDistance ()
NXOpen::ScCollector *	RestingFace ()
void	SetCustomCuboidLength (double customCuboidLength)
void	SetCustomCuboidWidth (double customCuboidWidth)
void	SetGridSnapTolerance (double gridSnapTolerance)
void	SetSnapPointToGrid (bool snapPointToGrid)
void	SetXCoordinate (double xCoordinate)
void	SetYCoordinate (double yCoordinate)
void	SetZCoordinate (double zCoordinate)
bool	SnapPointToGrid ()
void	UpdateAxisData ()
double	XCoordinate ()
double	YCoordinate ()
double	ZCoordinate ()
Public 成员函数继承自 NXOpen::Weld::DatumCommonBuilder
NXOpen::Assemblies::SelectComponentList *	AdditionalReferences ()
bool	Associative ()
NXOpen::Weld::CharacteristicsBuilder *	Characteristics ()
NXOpen::Weld::DatumCommonBuilder::ControlMethodTypes	ControlMethod ()
bool	CreateDirectionVector ()
bool	CreatePlane ()
bool	CreatePoint ()
NXOpen::Weld::DatumCommonBuilder::CreationDirectionMethods	CreationDirection ()
double	CustomAboveLength ()
double	CustomRadius ()
double	CustomTotalLength ()
NXOpen::Weld::DatumCommonBuilder::CustomTypes	CustomType ()
NXString	CustomTypeName ()
bool	Derived ()
NXString	DerivedParentID ()
NXOpen::Axis *	DirectionAxis ()
double	DirectionLength ()
double	HoleDiameter ()
double	ModelingTolerance ()
double	PlaneHeight ()
NXOpen::Weld::DatumCommonBuilder::PlaneMethodTypes	PlaneMethod ()
double	PlaneWidth ()
bool	PrincipalAxisX ()
bool	PrincipalAxisY ()
bool	PrincipalAxisZ ()
bool	ProjectAlongDirection ()
NXOpen::Expression *	RadiusExp ()
NXOpen::Expression *	RotationAngle ()
NXOpen::Direction *	SectionPlaneNormal ()
void	SetAssociative (bool associative)
void	SetControlMethod (NXOpen::Weld::DatumCommonBuilder::ControlMethodTypes controlMethod)
void	SetCreateDirectionVector (bool createDirectionVector)
void	SetCreatePlane (bool createPlane)
void	SetCreatePoint (bool createPoint)
void	SetCreationDirection (NXOpen::Weld::DatumCommonBuilder::CreationDirectionMethods creationDirection)
void	SetCustomAboveLength (double directionLength)
void	SetCustomRadius (double customRadius)
void	SetCustomTotalLength (double customTotalLength)
void	SetCustomType (NXOpen::Weld::DatumCommonBuilder::CustomTypes customType)
void	SetCustomTypeName (const char *customTypeName)
void	SetCustomTypeName (const NXString &customTypeName)
void	SetDerived (bool derived)
void	SetDerivedParentID (const char *parentDatumID)
void	SetDerivedParentID (const NXString &parentDatumID)
void	SetDirectionAxis (NXOpen::Axis *directionAxis)
void	SetDirectionLength (double directionLength)
void	SetHoleDiameter (double holeDiameter)
void	SetModelingTolerance (double modelingTolerance)
void	SetPlaneHeight (double planeHeight)
void	SetPlaneMethod (NXOpen::Weld::DatumCommonBuilder::PlaneMethodTypes planeMethod)
void	SetPlaneWidth (double planeWidth)
void	SetPrincipalAxisX (bool principalAxisX)
void	SetPrincipalAxisY (bool principalAxisY)
void	SetPrincipalAxisZ (bool principalAxisZ)
void	SetProjectAlongDirection (bool projectAlongDirection)
void	SetSectionPlaneNormal (NXOpen::Direction *sectionPlaneNormal)
void	SetSizeMethodType (NXOpen::Weld::DatumCommonBuilder::SizeMethodTypes sizeMethodType)
void	SetSlotLength (double slotLength)
void	SetSlotWidth (double slotWidth)
void	SetSolidType (NXOpen::Weld::DatumCommonBuilder::SolidTypes solidType)
void	SetXTolerance (double xTolerance)
void	SetYTolerance (double xTolerance)
void	SetZTolerance (double xTolerance)
NXOpen::Weld::DatumCommonBuilder::SizeMethodTypes	SizeMethodType ()
double	SlotLength ()
double	SlotWidth ()
NXOpen::Weld::DatumCommonBuilder::SolidTypes	SolidType ()
void	UpdateWithDerivedDatum ()
NXOpen::SelectNXObjectList *	UserPlane ()
double	XTolerance ()
double	YTolerance ()
double	ZTolerance ()
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_DatumEdgeBuilderBuilder

额外继承的成员函数
Public 类型继承自 NXOpen::Weld::DatumCommonBuilder
enum	ControlMethodTypes { ControlMethodTypesPrincipalAxis , ControlMethodTypesUseSectionPlane }
enum	CreationDirectionMethods { CreationDirectionMethodsDefault , CreationDirectionMethodsOpposite }
enum	CustomTypes { CustomTypesDefault , CustomTypesCustom1 , CustomTypesCustom2 , CustomTypesCustom3 , CustomTypesCustom4 , CustomTypesCustom5 , CustomTypesCustom6 , CustomTypesCustom7 }
enum	PlaneMethodTypes { PlaneMethodTypesInferPlanes , PlaneMethodTypesParallelXCPlanes , PlaneMethodTypesParallelYCPlanes , PlaneMethodTypesParallelZCPlanes , PlaneMethodTypesSelectPlanes , PlaneMethodTypesUnknown }
enum	SizeMethodTypes { SizeMethodTypesAutomatic , SizeMethodTypesManual }
enum	SolidTypes { SolidTypesSphere , SolidTypesCylinder , SolidTypesCone , SolidTypesCuboid , SolidTypesHollow , SolidTypesArrow , SolidTypesNone , SolidTypesHourglass }

详细描述

基准边构建器

用于创建或编辑 NXOpen::Weld::DatumEdge 特征。
要创建此类的新实例，请使用 NXOpen::Weld::WeldManager::CreateDatumEdgeBuilder
默认值。

属性	值
ControlMethod	PrincipalAxis
CreateDirectionVector	1
CreatePoint	1
Derived	0
DirectionLength	20（毫米制部件），1.0（英寸制部件）
GridSnapTolerance	1（毫米制部件），0.05（英寸制部件）
ModelingTolerance	0.02（毫米制部件），0.001（英寸制部件）
PlaneHeight	20（毫米制部件），1.0（英寸制部件）
PlaneWidth	20（毫米制部件），1.0（英寸制部件）
PrincipalAxisX	0
PrincipalAxisY	0
PrincipalAxisZ	0
SnapPointToGrid	1

创建于NX2312.0.0。

成员函数说明

◆ BoundaryCurve()

NXOpen::ScCollector * NXOpen::Weld::DatumEdgeBuilder::BoundaryCurve ( )

获取边界曲线
创建于NX2312.0.0.

许可证要求：无

◆ CustomCuboidLength()

double NXOpen::Weld::DatumEdgeBuilder::CustomCuboidLength ( )

返回所创建的实体长方体的长度。
于NX2312.0.0中创建。

许可要求：无

◆ CustomCuboidWidth()

double NXOpen::Weld::DatumEdgeBuilder::CustomCuboidWidth ( )

返回所创建的实体长方体的宽度。
于NX2312.0.0中创建。

许可要求：无

◆ DerivedDatum()

NXOpen::Weld::SelectDatumEdge * NXOpen::Weld::DatumEdgeBuilder::DerivedDatum ( )

获取派生基准
创建于NX2312.0.0.

许可证要求：无

◆ GridSnapTolerance()

double NXOpen::Weld::DatumEdgeBuilder::GridSnapTolerance ( )

获取网格捕捉公差
创建于NX2312.0.0.

许可证要求：无

◆ InitializeAxis()

void NXOpen::Weld::DatumEdgeBuilder::InitializeAxis ( const NXOpen::Point3d & approximatePoint )

将轴原点更新到指定点，并将方向更新为最接近拾取点的主轴方向
创建于NX2312.0.0.

许可证要求：tooling_locators ("Tooling Locators")

参数

approximatePoint approximatepoint

◆ MoveMinimumDistance()

void NXOpen::Weld::DatumEdgeBuilder::MoveMinimumDistance ( )

将点移动到边上最近的位置
创建于NX2312.0.0.

许可证要求：tooling_locators ("Tooling Locators")

◆ RestingFace()

NXOpen::ScCollector * NXOpen::Weld::DatumEdgeBuilder::RestingFace ( )

获取参考（支撑）面
创建于NX2312.0.0.

许可证要求：无

◆ SetCustomCuboidLength()

void NXOpen::Weld::DatumEdgeBuilder::SetCustomCuboidLength ( double customCuboidLength )

设置所创建的实体长方体的长度。
于NX2312.0.0中创建。

许可要求：tooling_locators（"Tooling Locators"）

参数

customCuboidLength customcuboidwidth

◆ SetCustomCuboidWidth()

void NXOpen::Weld::DatumEdgeBuilder::SetCustomCuboidWidth ( double customCuboidWidth )

设置所创建的实体长方体的宽度。
于NX2312.0.0中创建。

许可要求：tooling_locators（"Tooling Locators"）

参数

customCuboidWidth customcuboidwidth

◆ SetGridSnapTolerance()

void NXOpen::Weld::DatumEdgeBuilder::SetGridSnapTolerance ( double gridSnapTolerance )

设置网格捕捉公差
创建于NX2312.0.0.

许可证要求：tooling_locators ("Tooling Locators")

参数

gridSnapTolerance gridsnaptolerance

◆ SetSnapPointToGrid()

void NXOpen::Weld::DatumEdgeBuilder::SetSnapPointToGrid ( bool snapPointToGrid )

设置点捕捉到网格的选项。指定位置将根据网格捕捉公差进行调整
创建于NX2312.0.0.

许可证要求：tooling_locators ("Tooling Locators")

参数

snapPointToGrid snappointtogrid

◆ SetXCoordinate()

void NXOpen::Weld::DatumEdgeBuilder::SetXCoordinate ( double xCoordinate )

设置基准边位置的X坐标
创建于NX2312.0.0.

许可证要求：tooling_locators ("Tooling Locators")

参数

xCoordinate xcoordinate

◆ SetYCoordinate()

void NXOpen::Weld::DatumEdgeBuilder::SetYCoordinate ( double yCoordinate )

设置基准边位置的Y坐标
创建于NX2312.0.0.

许可证要求：tooling_locators ("Tooling Locators")

参数

yCoordinate ycoordinate

◆ SetZCoordinate()

void NXOpen::Weld::DatumEdgeBuilder::SetZCoordinate ( double zCoordinate )

设置基准边位置的Z坐标
创建于NX2312.0.0.

许可证要求：tooling_locators ("Tooling Locators")

参数

zCoordinate zcoordinate

◆ SnapPointToGrid()

bool NXOpen::Weld::DatumEdgeBuilder::SnapPointToGrid ( )

获取点捕捉到网格的选项。指定位置将根据网格捕捉公差进行调整
创建于NX2312.0.0.

许可证要求：无

◆ UpdateAxisData()

void NXOpen::Weld::DatumEdgeBuilder::UpdateAxisData ( )

更新与轴相关的数据。原点将根据网格捕捉和投影方向进行调整。此外，控制方向信息将被更新
创建于NX2312.0.0.

许可证要求：tooling_locators ("Tooling Locators")

◆ XCoordinate()

double NXOpen::Weld::DatumEdgeBuilder::XCoordinate ( )

获取基准边位置的X坐标
创建于NX2312.0.0.

许可证要求：无

◆ YCoordinate()

double NXOpen::Weld::DatumEdgeBuilder::YCoordinate ( )

获取基准边位置的Y坐标
创建于NX2312.0.0.

许可证要求：无

◆ ZCoordinate()

double NXOpen::Weld::DatumEdgeBuilder::ZCoordinate ( )

获取基准边位置的Z坐标
创建于NX2312.0.0.

许可证要求：无
