NXOpen::Weld::IFeature类 参考

焊接特征接口 更多...

#include <Weld_IFeature.hxx>

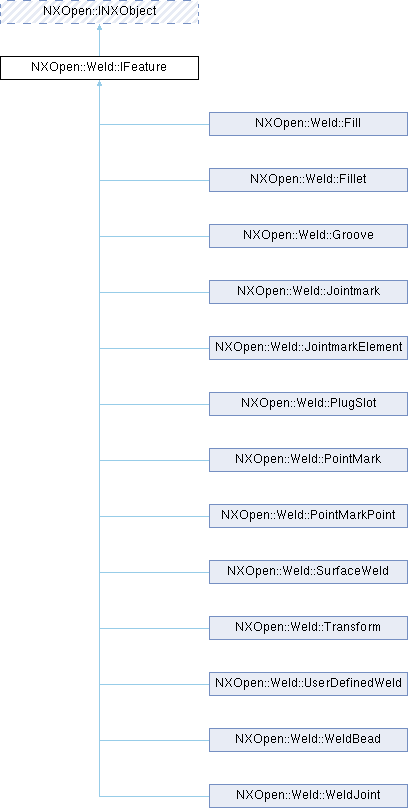

类 NXOpen::Weld::IFeature 继承关系图:

Public 成员函数
virtual void	GetFeatureDiagnostics (std::vector< int > &diagnosticCodes)=0
virtual NXString	GetFeatureIconName ()=0
virtual int	GetFeatureLayer ()=0
virtual int	GetFeatureObjectColor ()=0
virtual void	GetFeatureReferenceSets (std::vector< NXOpen::ReferenceSet * > &refSet)=0
virtual void	GetFeatureReferenceSetStrings (std::vector< NXString > &refSet)=0
Public 成员函数 继承自 NXOpen::INXObject
virtual NXOpen::INXObject *	FindObject (const char *journalIdentifier)=0
virtual NXOpen::INXObject *	FindObject (const NXString &journalIdentifier)=0
virtual bool	IsOccurrence ()=0
virtual NXString	JournalIdentifier ()=0
virtual NXString	Name ()=0
virtual NXOpen::Assemblies::Component *	OwningComponent ()=0
virtual NXOpen::BasePart *	OwningPart ()=0
virtual void	Print ()=0
virtual NXOpen::INXObject *	Prototype ()=0
virtual void	SetName (const char *name)=0
virtual void	SetName (const NXString &name)=0

详细描述

焊接特征接口

表示Weld Assistant或Structure Welding创建的特征
创建于NX11.0.0。

成员函数说明

GetFeatureDiagnostics()

virtual void NXOpen::Weld::IFeature::GetFeatureDiagnostics ( std::vector< int > & diagnosticCodes )

pure virtual

返回特征诊断信息、警告或错误代码。
创建于NX11.0.0。

许可证要求：无

参数

diagnosticCodes

此特征的信息、警告或错误代码。

在 NXOpen::Weld::Fill, NXOpen::Weld::Fillet, NXOpen::Weld::Groove, NXOpen::Weld::Jointmark, NXOpen::Weld::JointmarkElement, NXOpen::Weld::PlugSlot, NXOpen::Weld::PointMark, NXOpen::Weld::PointMarkPoint, NXOpen::Weld::SurfaceWeld, NXOpen::Weld::Transform, NXOpen::Weld::UserDefinedWeld, NXOpen::Weld::WeldBead , 以及 NXOpen::Weld::WeldJoint 内被实现.

GetFeatureIconName()

virtual NXString NXOpen::Weld::IFeature::GetFeatureIconName ( )

pure virtual

获取特征图标名称。
创建于NX12.0.0。

许可证要求：无

在 NXOpen::Weld::Fill, NXOpen::Weld::Fillet, NXOpen::Weld::Groove, NXOpen::Weld::Jointmark, NXOpen::Weld::JointmarkElement, NXOpen::Weld::PlugSlot, NXOpen::Weld::PointMark, NXOpen::Weld::PointMarkPoint, NXOpen::Weld::SurfaceWeld, NXOpen::Weld::Transform, NXOpen::Weld::UserDefinedWeld, NXOpen::Weld::WeldBead , 以及 NXOpen::Weld::WeldJoint 内被实现.

GetFeatureLayer()

virtual int NXOpen::Weld::IFeature::GetFeatureLayer ( )

pure virtual

获取特征图层。
创建于NX12.0.0。

许可证要求：无

在 NXOpen::Weld::Fill, NXOpen::Weld::Fillet, NXOpen::Weld::Groove, NXOpen::Weld::Jointmark, NXOpen::Weld::JointmarkElement, NXOpen::Weld::PlugSlot, NXOpen::Weld::PointMark, NXOpen::Weld::PointMarkPoint, NXOpen::Weld::SurfaceWeld, NXOpen::Weld::Transform, NXOpen::Weld::UserDefinedWeld, NXOpen::Weld::WeldBead , 以及 NXOpen::Weld::WeldJoint 内被实现.

GetFeatureObjectColor()

virtual int NXOpen::Weld::IFeature::GetFeatureObjectColor ( )

pure virtual

获取特征颜色。
创建于NX12.0.0。

许可证要求：无

在 NXOpen::Weld::Fill, NXOpen::Weld::Fillet, NXOpen::Weld::Groove, NXOpen::Weld::Jointmark, NXOpen::Weld::JointmarkElement, NXOpen::Weld::PlugSlot, NXOpen::Weld::PointMark, NXOpen::Weld::PointMarkPoint, NXOpen::Weld::SurfaceWeld, NXOpen::Weld::Transform, NXOpen::Weld::UserDefinedWeld, NXOpen::Weld::WeldBead , 以及 NXOpen::Weld::WeldJoint 内被实现.

GetFeatureReferenceSets()

virtual void NXOpen::Weld::IFeature::GetFeatureReferenceSets ( std::vector< NXOpen::ReferenceSet * > & refSet )

pure virtual

获取此特征所属的所有引用集。
创建于NX12.0.0。

许可证要求：无

参数

refSet

引用集

在 NXOpen::Weld::Fill, NXOpen::Weld::Fillet, NXOpen::Weld::Groove, NXOpen::Weld::Jointmark, NXOpen::Weld::JointmarkElement, NXOpen::Weld::PlugSlot, NXOpen::Weld::PointMark, NXOpen::Weld::PointMarkPoint, NXOpen::Weld::SurfaceWeld, NXOpen::Weld::Transform, NXOpen::Weld::UserDefinedWeld, NXOpen::Weld::WeldBead , 以及 NXOpen::Weld::WeldJoint 内被实现.

GetFeatureReferenceSetStrings()

virtual void NXOpen::Weld::IFeature::GetFeatureReferenceSetStrings ( std::vector< NXString > & refSet )

pure virtual

获取此特征所属的所有引用集。
创建于NX12.0.0。

许可证要求：无

参数

refSet

引用集

在 NXOpen::Weld::Fill, NXOpen::Weld::Fillet, NXOpen::Weld::Groove, NXOpen::Weld::Jointmark, NXOpen::Weld::JointmarkElement, NXOpen::Weld::PlugSlot, NXOpen::Weld::PointMark, NXOpen::Weld::PointMarkPoint, NXOpen::Weld::SurfaceWeld, NXOpen::Weld::Transform, NXOpen::Weld::UserDefinedWeld, NXOpen::Weld::WeldBead , 以及 NXOpen::Weld::WeldJoint 内被实现.
