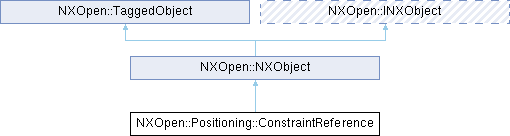

类 NXOpen::Positioning::ConstraintReference 继承关系图:

Public 类型
enum	ConstraintOrder { ConstraintOrderUnknown , ConstraintOrderInside , ConstraintOrderOutside }
enum	GeometryType { GeometryTypeUnknown = -1 , GeometryTypePoint , GeometryTypeLine , GeometryTypeCircle , GeometryTypePlane , GeometryTypeCylinder , GeometryTypeSphere , GeometryTypeSweepSurface , GeometryTypeParametricSurface , GeometryTypeParametricCurve , GeometryTypeSplineCurve , GeometryTypeTorus , GeometryTypeCone , GeometryTypeEllipse , GeometryTypeSplineSurface , GeometryTypeCoordinateSystem = 1001 }
enum	HalfSpace { HalfSpaceInfer , HalfSpacePositive , HalfSpaceNegative }
Public 类型继承自 NXOpen::NXObject
enum	AttributeType { AttributeTypeInvalid , AttributeTypeNull , AttributeTypeBoolean , AttributeTypeInteger , AttributeTypeReal , AttributeTypeString , AttributeTypeTime , AttributeTypeReference , AttributeTypeAny = 100 }
enum	DateAndTimeFormat { DateAndTimeFormatNumeric , DateAndTimeFormatTextual }

Public 成员函数
NXOpen::Positioning::ConstraintReference::HalfSpace	ConstraintReferenceHalfSpace ()
bool	GeometryDirectionReversed ()
NXOpen::NXObject *	GetGeometry ()
bool	GetHasPerpendicularVector ()
NXOpen::NXObject *	GetMovableObject ()
NXOpen::NXObject *	GetPrototypeGeometry ()
NXOpen::Vector3d	GetPrototypePerpendicularVector ()
bool	GetUsePortRotate ()
bool	GetUsesGeometryAxis ()
NXOpen::Point3d	HelpPoint ()
NXOpen::Positioning::ConstraintReference::ConstraintOrder	Order ()
void	SetConstraintReferenceHalfSpace (NXOpen::Positioning::ConstraintReference::HalfSpace halfSpace)
void	SetFixHint (bool set)
void	SetFixHintForUpdate (bool set)
void	SetGeometryDirectionReversed (bool geometryDirectionReversed)
void	SetHelpPoint (const NXOpen::Point3d &helpPoint)
void	SetPrototypePerpendicularVector (const NXOpen::Vector3d &perpendicularVector)
void	SetUsePortRotateFlag (bool useRotate)
NXOpen::Positioning::ConstraintReference::GeometryType	SolverGeometryType ()
bool	UsePortRotateFlag ()
Public 成员函数继承自 NXOpen::NXObject
NXOpen::AttributeIterator *	CreateAttributeIterator ()
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void	DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title)
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void	DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title, NXOpen::Update::Option option)
void	DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const char *title, bool deleteEntireArray, NXOpen::Update::Option option)
void	DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const NXString &title, bool deleteEntireArray, NXOpen::Update::Option option)
void	DeleteUserAttributes (NXOpen::AttributeIterator *iterator, NXOpen::Update::Option option)
void	DeleteUserAttributes (NXOpen::NXObject::AttributeType type, NXOpen::Update::Option option)
virtual NXOpen::INXObject *	FindObject (const char *journalIdentifier)
virtual NXOpen::INXObject *	FindObject (const NXString &journalIdentifier)
bool	GetBooleanUserAttribute (const char *title, int index)
bool	GetBooleanUserAttribute (const NXString &title, int index)
NXOpen::NXObject::ComputationalTime	GetComputationalTimeUserAttribute (const char *title, int index)
NXOpen::NXObject::ComputationalTime	GetComputationalTimeUserAttribute (const NXString &title, int index)
int	GetIntegerAttribute (const char *title)
int	GetIntegerUserAttribute (const char *title, int index)
int	GetIntegerUserAttribute (const NXString &title, int index)
bool	GetNextUserAttribute (NXOpen::AttributeIterator iterator, NXOpen::NXObject::AttributeInformation info)
NXString	GetPdmReferenceAttributeValue (const char *attributeTitle)
	获取指定对象的PDM参考属性值。用户需提供属性标题，将返回UI显示的属性值。
NXString	GetPdmReferenceAttributeValue (const NXString &attributeTitle)
	获取指定对象的PDM参考属性值。用户需提供属性标题，将返回UI显示的属性值。
double	GetRealAttribute (const char *title)
double	GetRealUserAttribute (const char *title, int index)
double	GetRealUserAttribute (const NXString &title, int index)
NXString	GetReferenceAttribute (const char *title)
NXString	GetStringAttribute (const char *title)
NXString	GetStringUserAttribute (const char *title, int index)
NXString	GetStringUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetTimeAttribute(NXOpen NXString	GetTimeAttribute (NXOpen::NXObject::DateAndTimeFormat format, const char *title)
NXString	GetTimeUserAttribute (const char *title, int index)
NXString	GetTimeUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX11.0.0. Use GetUserAttribute instead.") std std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttribute (const char *title, bool includeUnset, bool addStringValues, NXOpen::NXObject::AttributeType type)
NXOpen::NXObject::AttributeInformation	GetUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXOpen::NXObject::AttributeInformation	GetUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
NXString	GetUserAttributeAsString (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXString	GetUserAttributeAsString (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
int	GetUserAttributeCount (NXOpen::AttributeIterator *iterator)
int	GetUserAttributeCount (NXOpen::AttributeIterator *iterator, bool countArrayAsOneAttribute)
int	GetUserAttributeCount (NXOpen::NXObject::AttributeType type)
int	GetUserAttributeCount (NXOpen::NXObject::AttributeType type, bool includeUnset, bool countArrayAsOneAttribute)
bool	GetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type)
bool	GetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes ()
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes (bool includeUnset)
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes (NXOpen::AttributeIterator *iterator)
int	GetUserAttributeSize (const char *title, NXOpen::NXObject::AttributeType type)
int	GetUserAttributeSize (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject * >	GetUserAttributeSourceObjects ()
bool	HasUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
bool	HasUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
bool	HasUserAttribute (NXOpen::AttributeIterator *iterator)
virtual bool	IsOccurrence ()
virtual NXString	JournalIdentifier ()
virtual NXString	Name ()
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") double GetRealAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") int GetIntegerAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetReferenceAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetStringAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
virtual NXOpen::Assemblies::Component *	OwningComponent ()
virtual NXOpen::BasePart *	OwningPart ()
virtual void	Print ()
virtual NXOpen::INXObject *	Prototype ()
void	SetAttribute (const char *title)
void	SetAttribute (const char title, const char value)
void	SetAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, double value)
void	SetAttribute (const char *title, double value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, int value)
void	SetAttribute (const char *title, int value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, NXOpen::Update::Option option)
void	SetBooleanUserAttribute (const char *title, int index, bool value, NXOpen::Update::Option option)
void	SetBooleanUserAttribute (const NXString &title, int index, bool value, NXOpen::Update::Option option)
virtual void	SetName (const char *name)
virtual void	SetName (const NXString &name)
void	SetPdmReferenceAttribute (const char attributeTitle, const char attributeValue)
	设置对象的PDM参考属性值。用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。创建于NX12.0.0。许可要求：无
void	SetPdmReferenceAttribute (const NXString &attributeTitle, const NXString &attributeValue)
	设置对象的PDM参考属性值。用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。创建于NX12.0.0。许可要求：无
void	SetReferenceAttribute (const char title, const char value)
void	SetReferenceAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetTimeAttribute (const char title, const char value)
void	SetTimeAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const char title, int index, const char value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const char *title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const NXString &title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void	SetUserAttribute (const char title, int index, const char value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, double value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, int value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, NXOpen::Update::Option option)
void	SetUserAttribute (const NXOpen::NXObject::AttributeInformation &info, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, double value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, int value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, NXOpen::Update::Option option)
void	SetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type, bool lock)
void	SetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type, bool lock)
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_ConstraintReferenceBuilder

额外继承的成员函数
Public 属性继承自 NXOpen::NXObject
NXOpen::Update::Option	option
const NXString NXOpen::Update::Option	option
double NXOpen::Update::Option	option
int NXOpen::Update::Option	option
const NXString &	value
double	value
int	value

详细描述

约束参考

用于NX中对象定位的约束参考。约束参考由约束使用，用于确定约束要定位的可移动对象，以及用于定义约束的几何对象。
要创建此类实例，请使用 NXOpen::Positioning::Constraint::CreateConstraintReference 。

在NX4.0.0版本创建。

成员枚举类型说明

◆ ConstraintOrder

enum NXOpen::Positioning::ConstraintReference::ConstraintOrder

指定NXOpen::Positioning::Constraint 中使用的约束参考的顺序。通常在创建时设置顺序，第一个添加的约束参考为"外部"，第二个为"内部"。对于粘合约束，创建时顺序设置为"未知"。

枚举值
ConstraintOrderUnknown	未指定顺序
ConstraintOrderInside	内部
ConstraintOrderOutside	外部

◆ GeometryType

enum NXOpen::Positioning::ConstraintReference::GeometryType

指定NXOpen::Positioning::ConstraintReference 中使用的几何对象类型。该类型反映了NXOpen::Positioning::Constraint 求解时使用的类型，可能与直接从 NXOpen::Positioning::ConstraintReference::GetGeometry 推断的类型不同。例如，当给定圆柱面作为几何对象时，我们可能会将 NXOpen::Positioning::ConstraintReference::GeometryTypeLine 用作轴线。

枚举值
GeometryTypeUnknown	无适合求解的几何对象
GeometryTypePoint	点
GeometryTypeLine	直线
GeometryTypeCircle	圆
GeometryTypePlane	平面
GeometryTypeCylinder	圆柱
GeometryTypeSphere	球
GeometryTypeSweepSurface	扫掠曲面
GeometryTypeParametricSurface	参数曲面
GeometryTypeParametricCurve	参数曲线
GeometryTypeSplineCurve	样条曲线
GeometryTypeTorus	圆环面
GeometryTypeCone	圆锥
GeometryTypeEllipse	椭圆
GeometryTypeSplineSurface	样条曲面
GeometryTypeCoordinateSystem	坐标系

◆ HalfSpace

enum NXOpen::Positioning::ConstraintReference::HalfSpace

指定距离约束中某一几何对象的半空间值。仅适用于曲面几何对象，它确定距离约束从曲面的哪一侧开始测量。

枚举值
HalfSpaceInfer	允许求解器确定半空间值，或几何对象不是曲面
HalfSpacePositive	从曲面的正侧开始测量
HalfSpaceNegative	从曲面的负侧开始测量

成员函数说明

◆ ConstraintReferenceHalfSpace()

NXOpen::Positioning::ConstraintReference::HalfSpace NXOpen::Positioning::ConstraintReference::ConstraintReferenceHalfSpace ( )

获取约束引用的半空间值。仅适用于距离约束。
版本：NX5.0.1

许可要求：装配模块 ("ASSEMBLIES MODULE")

◆ GeometryDirectionReversed()

bool NXOpen::Positioning::ConstraintReference::GeometryDirectionReversed ( )

获取方向是否相对于几何体的方向反转。仅当底层几何体可关联方向时，才使用此属性。
创建于NX12.0.0。

许可证要求：assemblies ("ASSEMBLIES MODULE")

◆ GetGeometry()

NXOpen::NXObject * NXOpen::Positioning::ConstraintReference::GetGeometry ( )

   获取约束引用的几何对象。该几何对象会被使用此约束引用的所有@link NXOpen::Positioning::Constraint NXOpen::Positioning::Constraint@endlink 所采用。
@return  约束引用的几何对象

创建于NX4.0.0。

许可要求：装配模块 ("ASSEMBLIES MODULE")

◆ GetHasPerpendicularVector()

bool NXOpen::Positioning::ConstraintReference::GetHasPerpendicularVector ( )

获取一个标志，指示约束引用是否维护一个与主几何垂直的方向。仅适用于NXOpen::Positioning::Constraint::Type下的 NXOpen::Positioning::Constraint::TypeAlignLock、 NXOpen::Positioning::Constraint::TypeHinge、 NXOpen::Positioning::Constraint::TypeSlider和 NXOpen::Positioning::Constraint::TypeCylindrical类型约束。

返回: 约束是否具有垂直向量
版本：NX9.0.0

许可要求：装配模块 ("ASSEMBLIES MODULE")

◆ GetMovableObject()

NXOpen::NXObject * NXOpen::Positioning::ConstraintReference::GetMovableObject ( )

   获取约束引用的可移动对象。该对象决定了使用此约束引用的所有@link NXOpen::Positioning::Constraint NXOpen::Positioning::Constraint@endlink 要定位的目标对象。
@return  约束要定位的对象

创建于NX4.0.0。

许可要求：装配模块 ("ASSEMBLIES MODULE")

◆ GetPrototypeGeometry()

NXOpen::NXObject * NXOpen::Positioning::ConstraintReference::GetPrototypeGeometry ( )

   获取约束引用的原型几何对象。该对象绝不会是引用实例。
@return  约束引用的原型几何对象

创建于NX9.0.0。

许可要求：装配模块 ("ASSEMBLIES MODULE")

◆ GetPrototypePerpendicularVector()

NXOpen::Vector3d NXOpen::Positioning::ConstraintReference::GetPrototypePerpendicularVector ( )

获取垂直向量的值，除NXOpen::Positioning::Constraint::TypeAlignLock、 NXOpen::Positioning::Constraint::TypeHinge、 NXOpen::Positioning::Constraint::TypeSlider和 NXOpen::Positioning::Constraint::TypeCylindrical类型约束外，大多数约束的该向量为(0,0,0)。

返回: 垂直向量的值
版本：NX9.0.0

许可要求：装配模块 ("ASSEMBLIES MODULE")

◆ GetUsePortRotate()

bool NXOpen::Positioning::ConstraintReference::GetUsePortRotate ( )

   获取一个标志，该标志强制在求解约束系统时，使用引用的@link NXOpen::Routing::Port NXOpen::Routing::Port@endlink 对象的旋转向量而非对齐向量。
   仅当引用的几何对象为@link NXOpen::Routing::Port NXOpen::Routing::Port@endlink 对象时生效。
@return

创建于NX4.0.0。

许可要求：装配模块 ("ASSEMBLIES MODULE")

◆ GetUsesGeometryAxis()

bool NXOpen::Positioning::ConstraintReference::GetUsesGeometryAxis ( )

   获取约束引用是否使用几何对象的轴线（例如圆柱面的轴线）而非曲面本身。
@return  该引用是否使用几何对象的轴线

创建于NX4.0.0。

许可要求：装配模块 ("ASSEMBLIES MODULE")

◆ HelpPoint()

NXOpen::Point3d NXOpen::Positioning::ConstraintReference::HelpPoint ( )

   获取约束引用的辅助点。

创建于NX4.0.0。

许可要求：装配模块 ("ASSEMBLIES MODULE")

◆ Order()

NXOpen::Positioning::ConstraintReference::ConstraintOrder NXOpen::Positioning::ConstraintReference::Order ( )

获取约束引用在其所属约束中的顺序。注意，此顺序与约束的几何或对齐无关，而是基于约束存在从"外部"到"内部"的方向这一设定，不影响求解结果。
版本：NX5.0.0

许可要求：装配模块 ("ASSEMBLIES MODULE")

◆ SetConstraintReferenceHalfSpace()

void NXOpen::Positioning::ConstraintReference::SetConstraintReferenceHalfSpace ( NXOpen::Positioning::ConstraintReference::HalfSpace halfSpace )

设置约束引用的半空间值。仅适用于距离约束。
版本：NX5.0.1

许可要求：装配模块 ("ASSEMBLIES MODULE")

参数

halfSpace 约束引用的半空间

◆ SetFixHint()

void NXOpen::Positioning::ConstraintReference::SetFixHint ( bool set )

   向求解器设置提示，以固定与此约束引用关联的可移动对象。
   当"set"为false时，取消该提示。
   只有当拥有此约束引用的约束已被显式添加到@link NXOpen::Positioning::Network NXOpen::Positioning::Network@endlink 时，该提示才会生效。
   更新操作后，该提示会被清除。

创建于NX4.0.0。

许可要求：装配模块 ("ASSEMBLIES MODULE")

参数

set 设置或取消提示

◆ SetFixHintForUpdate()

void NXOpen::Positioning::ConstraintReference::SetFixHintForUpdate ( bool set )

   向求解器设置提示，以固定与此约束引用关联的可移动对象。
   当"set"为false时，取消该提示。
   更新操作后，该提示会被清除。
   确保拥有此引用的约束会在下次调用@link NXOpen::Update::DoUpdate NXOpen::Update::DoUpdate@endlink 时被求解。

创建于NX4.0.0。

许可要求：装配模块 ("ASSEMBLIES MODULE")

参数

set 设置或取消提示

◆ SetGeometryDirectionReversed()

void NXOpen::Positioning::ConstraintReference::SetGeometryDirectionReversed ( bool geometryDirectionReversed )

设置方向是否相对于几何体的方向反转。仅当底层几何体可关联方向时，才使用此属性。
创建于NX12.0.0。

许可证要求：assemblies ("ASSEMBLIES MODULE")

参数

geometryDirectionReversed 方向是否相对于几何体的方向反转

◆ SetHelpPoint()

void NXOpen::Positioning::ConstraintReference::SetHelpPoint ( const NXOpen::Point3d & helpPoint )

   设置约束引用的辅助点。

创建于NX4.0.0。

许可要求：装配模块 ("ASSEMBLIES MODULE")

参数

helpPoint 约束所在部件中的点坐标

◆ SetPrototypePerpendicularVector()

void NXOpen::Positioning::ConstraintReference::SetPrototypePerpendicularVector ( const NXOpen::Vector3d & perpendicularVector )

设置垂直向量的值。该值必须是包含引用几何的部件坐标系下的单位向量。除NXOpen::Positioning::Constraint::TypeAlignLock、 NXOpen::Positioning::Constraint::TypeHinge、 NXOpen::Positioning::Constraint::TypeSlider和 NXOpen::Positioning::Constraint::TypeCylindrical类型约束必须设置有效值外，大多数约束需将该向量设为(0,0,0)，否则会报错。每当约束被求解时，垂直向量的值可能会被修改，以确保该向量与引用几何垂直。
版本：NX9.0.0

许可要求：装配模块 ("ASSEMBLIES MODULE")

参数

perpendicularVector 垂直向量的值

◆ SetUsePortRotateFlag()

void NXOpen::Positioning::ConstraintReference::SetUsePortRotateFlag ( bool useRotate )

设置一个标志，在求解约束系统时，强制使用引用的NXOpen::Routing::Port对象的旋转向量而非对齐向量。仅当引用几何为NXOpen::Routing::Port对象时生效。
版本：NX5.0.1

许可要求：装配模块 ("ASSEMBLIES MODULE")

参数

useRotate 使用旋转向量

◆ SolverGeometryType()

NXOpen::Positioning::ConstraintReference::GeometryType NXOpen::Positioning::ConstraintReference::SolverGeometryType ( )

获取求解时使用的约束引用的几何类型。
版本：NX5.0.0

许可要求：装配模块 ("ASSEMBLIES MODULE")

◆ UsePortRotateFlag()

bool NXOpen::Positioning::ConstraintReference::UsePortRotateFlag ( )

获取一个标志，该标志表示在求解约束系统时，是否强制使用引用的NXOpen::Routing::Port对象的旋转向量而非对齐向量。仅当引用几何为NXOpen::Routing::Port对象时生效。
版本：NX5.0.1

许可要求：装配模块 ("ASSEMBLIES MODULE")

Public 类型

Public 成员函数

友元

额外继承的成员函数

详细描述

成员枚举类型说明

◆ ConstraintOrder

◆ GeometryType

◆ HalfSpace

成员函数说明

◆ ConstraintReferenceHalfSpace()

◆ GeometryDirectionReversed()

◆ GetGeometry()

◆ GetHasPerpendicularVector()

◆ GetMovableObject()

◆ GetPrototypeGeometry()

◆ GetPrototypePerpendicularVector()

◆ GetUsePortRotate()

◆ GetUsesGeometryAxis()

◆ HelpPoint()

◆ Order()

◆ SetConstraintReferenceHalfSpace()

◆ SetFixHint()

◆ SetFixHintForUpdate()

◆ SetGeometryDirectionReversed()

◆ SetHelpPoint()

◆ SetPrototypePerpendicularVector()

◆ SetUsePortRotateFlag()

◆ SolverGeometryType()

◆ UsePortRotateFlag()
