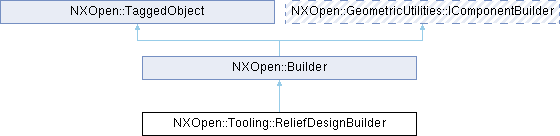

类 NXOpen::Tooling::ReliefDesignBuilder 继承关系图:

Public 类型
enum	Method { MethodBBox , MethodBoundCylinder , MethodUDef }
enum	MethodOfDelete { MethodOfDeleteDeleteSelectedInstance , MethodOfDeleteDeleteAllInstances }
enum	Types { TypesCreate , TypesEdit , TypesCopy , TypesDelete }

Public 成员函数
double	Clearance ()
NXOpen::Expression *	Clearance1 ()
NXOpen::Expression *	Clearance2 ()
NXOpen::Expression *	Clearance3 ()
NXOpen::Expression *	Clearance4 ()
NXOpen::Expression *	Clearance5 ()
NXOpen::Expression *	Clearance6 ()
NXOpen::Expression *	Clearance7 ()
NXOpen::SelectBodyList *	CopyRelief ()
NXOpen::Tooling::ReliefDesignBuilder::Method	CreateEditMethod ()
bool	CreateLocation ()
NXOpen::Section *	CurveSuperSelect ()
void	DeleteLinkedFace ()
NXOpen::Tooling::ReliefDesignBuilder::MethodOfDelete	DeleteMethod ()
bool	HideReliefStatus ()
int	NumberOfCopy ()
double	Pitch ()
double	PositionPrecisionValue ()
double	PrecisionValue ()
NXOpen::ScCollector *	ReliefFace ()
NXOpen::Expression *	ReliefHeight ()
NXOpen::Expression *	ReliefRadius ()
NXOpen::Expression *	ReliefStart ()
NXOpen::SelectNXObject *	SelectionReliefToEdit ()
void	SetClearance (double clearance)
void	SetCreateEditMethod (NXOpen::Tooling::ReliefDesignBuilder::Method createEditMethod)
void	SetCreateLocation (bool createLocation)
void	SetDeleteMethod (NXOpen::Tooling::ReliefDesignBuilder::MethodOfDelete deleteMethod)
void	SetFaces (const std::vector< NXOpen::Face * > &faceOccs)
void	SetHideReliefStatus (bool hideReliefStatus)
void	SetNumberOfCopy (int numberOfCopy)
void	SetPitch (double pitch)
void	SetPositionPrecisionValue (double positionPrecisionValue)
void	SetPrecisionValue (double precisionValue)
void	SetType (NXOpen::Tooling::ReliefDesignBuilder::Types type)
void	SetUdfOffset (double udfOffset)
void	SetUseNonAlignedMinimumBox (bool useNonAlignedMinimumBox)
NXOpen::Tooling::ReliefDesignBuilder::Types	Type ()
double	UdfOffset ()
bool	UseNonAlignedMinimumBox ()
void	WaveFaces ()
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_ReliefDesignBuilderBuilder

详细描述

避让设计构建器

表示一个 NXOpen::Tooling::ReliefDesignBuilder 让位设计用于为成型区域切削让位槽。
要创建此类的新实例，请使用 NXOpen::Tooling::ReliefDesignCollection::CreateReliefDesignBuilder
默认值。

属性	值
间隙	0.1
创建编辑方式	边界盒
创建位置	1
删除方式	删除选中实例
隐藏让位状态	0
复制数量	1
让位高度.Value	5（毫米单位部件）, 1（英寸单位部件）
让位圆角半径.Value	1（毫米单位部件）, 0.1（英寸单位部件）

在NX7.5.0版本中创建。

成员枚举类型说明

◆ Method

enum NXOpen::Tooling::ReliefDesignBuilder::Method

让位设计创建方式。

枚举值
MethodBBox	边界盒方式
MethodBoundCylinder	边界圆柱方式
MethodUDef	用户自定义方式

◆ MethodOfDelete

enum NXOpen::Tooling::ReliefDesignBuilder::MethodOfDelete

让位设计删除方式。

枚举值
MethodOfDeleteDeleteSelectedInstance	删除选中实例
MethodOfDeleteDeleteAllInstances	删除所有实例

◆ Types

enum NXOpen::Tooling::ReliefDesignBuilder::Types

让位设计类型。

枚举值
TypesCreate	创建操作
TypesEdit	编辑操作
TypesCopy	复制操作
TypesDelete	删除操作

成员函数说明

◆ Clearance()

double NXOpen::Tooling::ReliefDesignBuilder::Clearance ( )

获取KF边界框的间隙值。
创建于NX7.5.0。

许可证要求：无

◆ Clearance1()

NXOpen::Expression * NXOpen::Tooling::ReliefDesignBuilder::Clearance1 ( )

获取第一个间隙值，用于创建控制-X方向间隙的手柄。
创建于NX7.5.0。

许可证要求：无

◆ Clearance2()

NXOpen::Expression * NXOpen::Tooling::ReliefDesignBuilder::Clearance2 ( )

获取第二个间隙值，用于创建控制-Y方向间隙的手柄。
创建于NX7.5.0。

许可证要求：无

◆ Clearance3()

NXOpen::Expression * NXOpen::Tooling::ReliefDesignBuilder::Clearance3 ( )

获取第三个间隙值，用于创建控制-Z方向间隙的手柄。
创建于NX7.5.0。

许可证要求：无

◆ Clearance4()

NXOpen::Expression * NXOpen::Tooling::ReliefDesignBuilder::Clearance4 ( )

获取第四个间隙值，用于创建控制+X方向间隙的手柄。
创建于NX7.5.0。

许可证要求：无

◆ Clearance5()

NXOpen::Expression * NXOpen::Tooling::ReliefDesignBuilder::Clearance5 ( )

获取第五个间隙，用于创建控制+Y方向间隙的句柄。
版本：NX7.5.0。

许可要求：无

◆ Clearance6()

NXOpen::Expression * NXOpen::Tooling::ReliefDesignBuilder::Clearance6 ( )

获取第六个间隙，用于创建控制+Z方向间隙的句柄。
版本：NX7.5.0。

许可要求：无

◆ Clearance7()

NXOpen::Expression * NXOpen::Tooling::ReliefDesignBuilder::Clearance7 ( )

获取用于控制径向间隙的第七个间隙表达式
版本：NX2306.0.0

许可要求：无

◆ CopyRelief()

NXOpen::SelectBodyList * NXOpen::Tooling::ReliefDesignBuilder::CopyRelief ( )

获取用于复制的让位特征。
创建于NX7.5.0。

许可证要求：无

◆ CreateEditMethod()

NXOpen::Tooling::ReliefDesignBuilder::Method NXOpen::Tooling::ReliefDesignBuilder::CreateEditMethod ( )

获取创建与编辑方式。
创建于NX7.5.0。

许可证要求：无

◆ CreateLocation()

bool NXOpen::Tooling::ReliefDesignBuilder::CreateLocation ( )

获取位移特征创建位置选项，true：在成型区域位置创建，false：在下一个工位（偏移一个节距）创建。
版本：NX7.5.0。

许可要求：无

◆ CurveSuperSelect()

NXOpen::Section * NXOpen::Tooling::ReliefDesignBuilder::CurveSuperSelect ( )

获取用于创建或编辑自定义让位的草绘曲线轮廓。
创建于NX7.5.0。

许可证要求：无

◆ DeleteLinkedFace()

void NXOpen::Tooling::ReliefDesignBuilder::DeleteLinkedFace ( )

删除关联的面特征。
版本：NX7.5.0。

许可要求：无

◆ DeleteMethod()

NXOpen::Tooling::ReliefDesignBuilder::MethodOfDelete NXOpen::Tooling::ReliefDesignBuilder::DeleteMethod ( )

获取删除方式。
版本：NX7.5.0。

许可要求：无

◆ HideReliefStatus()

bool NXOpen::Tooling::ReliefDesignBuilder::HideReliefStatus ( )

获取位移特征的隐藏（true）或显示（false）选项。
版本：NX7.5.0。

许可要求：无

◆ NumberOfCopy()

int NXOpen::Tooling::ReliefDesignBuilder::NumberOfCopy ( )

获取要复制的位移特征数量。
版本：NX7.5.0。

许可要求：无

◆ Pitch()

double NXOpen::Tooling::ReliefDesignBuilder::Pitch ( )

获取节距。
版本：NX7.5.0。

许可要求：无

◆ PositionPrecisionValue()

double NXOpen::Tooling::ReliefDesignBuilder::PositionPrecisionValue ( )

获取包围盒的位置精度值
版本：NX2306.0.0

许可要求：无

◆ PrecisionValue()

double NXOpen::Tooling::ReliefDesignBuilder::PrecisionValue ( )

获取包围盒的精度值
版本：NX2306.0.0

许可要求：无

◆ ReliefFace()

NXOpen::ScCollector * NXOpen::Tooling::ReliefDesignBuilder::ReliefFace ( )

获取用于创建边界框或通过WAVE链接到工作部件的面，作为创建自定义让位的参考。
创建于NX7.5.0。

许可证要求：无

◆ ReliefHeight()

NXOpen::Expression * NXOpen::Tooling::ReliefDesignBuilder::ReliefHeight ( )

获取让位高度。
创建于NX7.5.0。

许可证要求：无

◆ ReliefRadius()

NXOpen::Expression * NXOpen::Tooling::ReliefDesignBuilder::ReliefRadius ( )

获取让位半径。
创建于NX7.5.0。

许可证要求：无

◆ ReliefStart()

NXOpen::Expression * NXOpen::Tooling::ReliefDesignBuilder::ReliefStart ( )

获取自定义让位的拉伸起始值。
创建于NX7.5.0。

许可证要求：无

◆ SelectionReliefToEdit()

NXOpen::SelectNXObject * NXOpen::Tooling::ReliefDesignBuilder::SelectionReliefToEdit ( )

获取要编辑的选定位移特征。
版本：NX7.5.0。

许可要求：无

◆ SetClearance()

void NXOpen::Tooling::ReliefDesignBuilder::SetClearance ( double clearance )

设置KF边界框的间隙值。
创建于NX7.5.0。

许可证要求：无

参数

clearance 间隙值

◆ SetCreateEditMethod()

void NXOpen::Tooling::ReliefDesignBuilder::SetCreateEditMethod ( NXOpen::Tooling::ReliefDesignBuilder::Method createEditMethod )

设置创建与编辑方式。
创建于NX7.5.0。

许可证要求：无

参数

createEditMethod 创建编辑方式

◆ SetCreateLocation()

void NXOpen::Tooling::ReliefDesignBuilder::SetCreateLocation ( bool createLocation )

设置位移特征创建位置选项，true：在成型区域位置创建，false：在下一个工位（偏移一个节距）创建。
版本：NX7.5.0。

许可要求：无

参数

createLocation 创建位置选项

◆ SetDeleteMethod()

void NXOpen::Tooling::ReliefDesignBuilder::SetDeleteMethod ( NXOpen::Tooling::ReliefDesignBuilder::MethodOfDelete deleteMethod )

设置删除方式。
版本：NX7.5.0。

许可要求：无

参数

deleteMethod 删除方式

◆ SetFaces()

void NXOpen::Tooling::ReliefDesignBuilder::SetFaces ( const std::vector< NXOpen::Face * > & faceOccs )

将面实例设置到构建器属性中。
版本：NX7.5.0。

许可要求：无

参数

faceOccs 面实例数组

◆ SetHideReliefStatus()

void NXOpen::Tooling::ReliefDesignBuilder::SetHideReliefStatus ( bool hideReliefStatus )

设置位移特征的隐藏（true）或显示（false）选项。
版本：NX7.5.0。

许可要求：无

参数

hideReliefStatus 位移特征显示状态

◆ SetNumberOfCopy()

void NXOpen::Tooling::ReliefDesignBuilder::SetNumberOfCopy ( int numberOfCopy )

设置要复制的位移特征数量。
版本：NX7.5.0。

许可要求：无

参数

numberOfCopy 复制数量

◆ SetPitch()

void NXOpen::Tooling::ReliefDesignBuilder::SetPitch ( double pitch )

设置节距。
版本：NX7.5.0。

许可要求：无

参数

pitch 节距

◆ SetPositionPrecisionValue()

void NXOpen::Tooling::ReliefDesignBuilder::SetPositionPrecisionValue ( double positionPrecisionValue )

设置包围盒的位置精度值
版本：NX2306.0.0

许可要求：无

参数

positionPrecisionValue 位置精度值

◆ SetPrecisionValue()

void NXOpen::Tooling::ReliefDesignBuilder::SetPrecisionValue ( double precisionValue )

设置包围盒的精度值
版本：NX2306.0.0

许可要求：无

参数

precisionValue 精度值

◆ SetType()

void NXOpen::Tooling::ReliefDesignBuilder::SetType ( NXOpen::Tooling::ReliefDesignBuilder::Types type )

设置让位设计的类型。
创建于NX7.5.0。

许可证要求：无

参数

type 类型

◆ SetUdfOffset()

void NXOpen::Tooling::ReliefDesignBuilder::SetUdfOffset ( double udfOffset )

设置用户定义的偏置值
版本：NX2306.0.0

许可要求：无

参数

udfOffset 用户定义偏置值

◆ SetUseNonAlignedMinimumBox()

void NXOpen::Tooling::ReliefDesignBuilder::SetUseNonAlignedMinimumBox ( bool useNonAlignedMinimumBox )

设置是否使用非对齐最小包围盒创建退刀槽，true：使用非对齐最小包围盒创建退刀槽
版本：NX2306.0.0

许可要求：无

参数

useNonAlignedMinimumBox 是否使用非对齐最小包围盒

◆ Type()

NXOpen::Tooling::ReliefDesignBuilder::Types NXOpen::Tooling::ReliefDesignBuilder::Type ( )

获取让位设计的类型。
创建于NX7.5.0。

许可证要求：无

◆ UdfOffset()

double NXOpen::Tooling::ReliefDesignBuilder::UdfOffset ( )

获取用户定义的偏置值
版本：NX2306.0.0

许可要求：无

◆ UseNonAlignedMinimumBox()

bool NXOpen::Tooling::ReliefDesignBuilder::UseNonAlignedMinimumBox ( )

获取是否使用非对齐最小包围盒创建退刀槽，true：使用非对齐最小包围盒创建退刀槽
版本：NX2306.0.0

许可要求：无

◆ WaveFaces()

void NXOpen::Tooling::ReliefDesignBuilder::WaveFaces ( )

将面关联到工作部件，作为创建自定义位移特征的参考。
版本：NX7.5.0。

许可要求：无
