#include <Face.hxx>

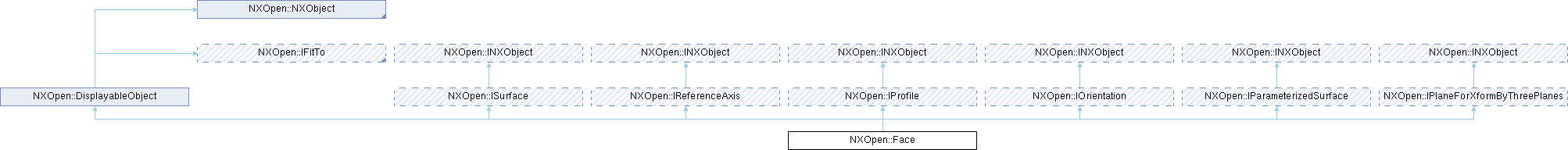

类 NXOpen::Face 继承关系图:

Public 类型
enum	ChamferType { ChamferTypeOffsetOffset , ChamferTypeOffsetAngle , ChamferTypeVertex , ChamferTypeUndefined }
enum	FaceType { FaceTypeRubber , FaceTypePlanar , FaceTypeCylindrical , FaceTypeConical , FaceTypeSpherical , FaceTypeSurfaceOfRevolution , FaceTypeParametric , FaceTypeBlending , FaceTypeOffset , FaceTypeSwept , FaceTypeConvergent , FaceTypeUndefined }
enum	VirtualBlendCurveType { VirtualBlendCurveTypeLine , VirtualBlendCurveTypeCircle , VirtualBlendCurveTypeArc , VirtualBlendCurveTypeOther }
Public 类型继承自 NXOpen::DisplayableObject
enum	ObjectFont { ObjectFontSolid = 1 , ObjectFontDashed , ObjectFontPhantom , ObjectFontCenterline , ObjectFontDotted , ObjectFontLongDashed , ObjectFontDottedDashed , ObjectFontEight = 11 , ObjectFontNine , ObjectFontTen , ObjectFontEleven }
enum	ObjectWidth { ObjectWidthNormal , ObjectWidthThick , ObjectWidthThin , ObjectWidthOne = 5 , ObjectWidthTwo , ObjectWidthThree , ObjectWidthFour , ObjectWidthFive , ObjectWidthSix , ObjectWidthSeven , ObjectWidthEight , ObjectWidthNine }
Public 类型继承自 NXOpen::NXObject
enum	AttributeType { AttributeTypeInvalid , AttributeTypeNull , AttributeTypeBoolean , AttributeTypeInteger , AttributeTypeReal , AttributeTypeString , AttributeTypeTime , AttributeTypeReference , AttributeTypeAny = 100 }
enum	DateAndTimeFormat { DateAndTimeFormatNumeric , DateAndTimeFormatTextual }

Public 成员函数
void	DestroyOwnedFacets ()
void	GetBlendData (double radius, bool isBlendFace)
NXOpen::Body *	GetBody ()
bool	GetChamferData (NXOpen::Face::ChamferType *chamferType, std::vector< double > &offsets)
std::vector< NXOpen::Edge * >	GetEdges ()
	返回面中的边边根据边的日志标识符排序。
NXOpen::ConvergentFacet *	GetFirstFacetOnFace ()
	返回收敛面的第一个小平面。此方法仅对收敛面有效。若此面不是收敛面，则返回错误。
NXOpen::ResizeHoleData *	GetHoleData (bool *isHoleFace)
NXOpen::ConvergentFacet *	GetNextFacet (NXOpen::ConvergentFacet *inputFacet)
	返回收敛面中输入小平面旁边的小平面。注意，下一个小平面是内部有序小平面序列中给定小平面的紧邻下一个小平面。它不一定与给定小平面相邻。若输入小平面是面的最后一个小平面，则返回NULL。此方法仅对收敛面有效。若此面不是收敛面，则返回错误。
int	GetNumberOfFacets ()
	返回收敛面的小平面数量。此方法仅对收敛面有效。若此面不是收敛面，则返回错误
int	GetNumberOfVertices ()
	返回此收敛面的顶点数量。此方法仅对收敛面有效。若此面不是收敛面，则返回错误。
std::vector< NXOpen::Edge * >	GetUnsortedEdges ()
	返回面中的边此方法返回的边无保证顺序。此方法将比 NXOpen::Face::GetEdges 更快。
void	GetVirtualBlendCurveData (NXOpen::Face::VirtualBlendCurveType *curveType, std::vector< double > &curveValue)
NXOpen::Face::FaceType	SolidFaceType ()
Public 成员函数继承自 NXOpen::DisplayableObject
void	Blank ()
int	Color ()
void	Highlight ()
bool	IsBlanked ()
int	Layer ()
NXOpen::DisplayableObject::ObjectFont	LineFont ()
NXOpen::DisplayableObject::ObjectWidth	LineWidth ()
NXOpen::Point3d	NameLocation ()
void	RedisplayObject ()
void	RemoveViewDependency ()
void	SetColor (int color)
void	SetLayer (int layer)
void	SetLineFont (NXOpen::DisplayableObject::ObjectFont font)
void	SetLineWidth (NXOpen::DisplayableObject::ObjectWidth width)
void	SetNameLocation (const NXOpen::Point3d &location)
void	Unblank ()
void	Unhighlight ()
Public 成员函数继承自 NXOpen::NXObject
NXOpen::AttributeIterator *	CreateAttributeIterator ()
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void	DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title)
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void	DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title, NXOpen::Update::Option option)
void	DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const char *title, bool deleteEntireArray, NXOpen::Update::Option option)
void	DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const NXString &title, bool deleteEntireArray, NXOpen::Update::Option option)
void	DeleteUserAttributes (NXOpen::AttributeIterator *iterator, NXOpen::Update::Option option)
void	DeleteUserAttributes (NXOpen::NXObject::AttributeType type, NXOpen::Update::Option option)
virtual NXOpen::INXObject *	FindObject (const char *journalIdentifier)
virtual NXOpen::INXObject *	FindObject (const NXString &journalIdentifier)
bool	GetBooleanUserAttribute (const char *title, int index)
bool	GetBooleanUserAttribute (const NXString &title, int index)
NXOpen::NXObject::ComputationalTime	GetComputationalTimeUserAttribute (const char *title, int index)
NXOpen::NXObject::ComputationalTime	GetComputationalTimeUserAttribute (const NXString &title, int index)
int	GetIntegerAttribute (const char *title)
int	GetIntegerUserAttribute (const char *title, int index)
int	GetIntegerUserAttribute (const NXString &title, int index)
bool	GetNextUserAttribute (NXOpen::AttributeIterator iterator, NXOpen::NXObject::AttributeInformation info)
NXString	GetPdmReferenceAttributeValue (const char *attributeTitle)
	获取指定对象的PDM参考属性值。用户需提供属性标题，将返回UI显示的属性值。
NXString	GetPdmReferenceAttributeValue (const NXString &attributeTitle)
	获取指定对象的PDM参考属性值。用户需提供属性标题，将返回UI显示的属性值。
double	GetRealAttribute (const char *title)
double	GetRealUserAttribute (const char *title, int index)
double	GetRealUserAttribute (const NXString &title, int index)
NXString	GetReferenceAttribute (const char *title)
NXString	GetStringAttribute (const char *title)
NXString	GetStringUserAttribute (const char *title, int index)
NXString	GetStringUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetTimeAttribute(NXOpen NXString	GetTimeAttribute (NXOpen::NXObject::DateAndTimeFormat format, const char *title)
NXString	GetTimeUserAttribute (const char *title, int index)
NXString	GetTimeUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX11.0.0. Use GetUserAttribute instead.") std std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttribute (const char *title, bool includeUnset, bool addStringValues, NXOpen::NXObject::AttributeType type)
NXOpen::NXObject::AttributeInformation	GetUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXOpen::NXObject::AttributeInformation	GetUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
NXString	GetUserAttributeAsString (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXString	GetUserAttributeAsString (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
int	GetUserAttributeCount (NXOpen::AttributeIterator *iterator)
int	GetUserAttributeCount (NXOpen::AttributeIterator *iterator, bool countArrayAsOneAttribute)
int	GetUserAttributeCount (NXOpen::NXObject::AttributeType type)
int	GetUserAttributeCount (NXOpen::NXObject::AttributeType type, bool includeUnset, bool countArrayAsOneAttribute)
bool	GetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type)
bool	GetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes ()
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes (bool includeUnset)
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes (NXOpen::AttributeIterator *iterator)
int	GetUserAttributeSize (const char *title, NXOpen::NXObject::AttributeType type)
int	GetUserAttributeSize (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject * >	GetUserAttributeSourceObjects ()
bool	HasUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
bool	HasUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
bool	HasUserAttribute (NXOpen::AttributeIterator *iterator)
virtual bool	IsOccurrence ()
virtual NXString	JournalIdentifier ()
virtual NXString	Name ()
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") double GetRealAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") int GetIntegerAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetReferenceAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetStringAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
virtual NXOpen::Assemblies::Component *	OwningComponent ()
virtual NXOpen::BasePart *	OwningPart ()
virtual void	Print ()
virtual NXOpen::INXObject *	Prototype ()
void	SetAttribute (const char *title)
void	SetAttribute (const char title, const char value)
void	SetAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, double value)
void	SetAttribute (const char *title, double value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, int value)
void	SetAttribute (const char *title, int value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, NXOpen::Update::Option option)
void	SetBooleanUserAttribute (const char *title, int index, bool value, NXOpen::Update::Option option)
void	SetBooleanUserAttribute (const NXString &title, int index, bool value, NXOpen::Update::Option option)
virtual void	SetName (const char *name)
virtual void	SetName (const NXString &name)
void	SetPdmReferenceAttribute (const char attributeTitle, const char attributeValue)
	设置对象的PDM参考属性值。用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。创建于NX12.0.0。许可要求：无
void	SetPdmReferenceAttribute (const NXString &attributeTitle, const NXString &attributeValue)
	设置对象的PDM参考属性值。用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。创建于NX12.0.0。许可要求：无
void	SetReferenceAttribute (const char title, const char value)
void	SetReferenceAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetTimeAttribute (const char title, const char value)
void	SetTimeAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const char title, int index, const char value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const char *title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const NXString &title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void	SetUserAttribute (const char title, int index, const char value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, double value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, int value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, NXOpen::Update::Option option)
void	SetUserAttribute (const NXOpen::NXObject::AttributeInformation &info, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, double value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, int value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, NXOpen::Update::Option option)
void	SetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type, bool lock)
void	SetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type, bool lock)
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_FaceBuilder

额外继承的成员函数
Public 属性继承自 NXOpen::NXObject
NXOpen::Update::Option	option
const NXString NXOpen::Update::Option	option
double NXOpen::Update::Option	option
int NXOpen::Update::Option	option
const NXString &	value
double	value
int	value

详细描述

面类

表示一个面
创建于NX3.0.0。

成员枚举类型说明

◆ ChamferType

enum NXOpen::Face::ChamferType

倒角类型

枚举值
ChamferTypeOffsetOffset	倒角由从倒角边界到面法线交点的两个偏置定义；倒角由从边到倒角边界的两个偏置定义
ChamferTypeOffsetAngle	倒角由边偏置和角度定义
ChamferTypeVertex	底部均为倒角的倒角
ChamferTypeUndefined	不是倒角或倒角类型未定义

◆ FaceType

enum NXOpen::Face::FaceType

实体面类型。

枚举值
FaceTypeRubber	橡胶面，无附着曲面
FaceTypePlanar	平面面
FaceTypeCylindrical	圆柱面
FaceTypeConical	圆锥面
FaceTypeSpherical	球面
FaceTypeSurfaceOfRevolution	旋转曲面构成的面
FaceTypeParametric	参数化面
FaceTypeBlending	倒圆面
FaceTypeOffset	偏置面
FaceTypeSwept	扫掠面
FaceTypeConvergent	收敛面
FaceTypeUndefined	未定义面类型

◆ VirtualBlendCurveType

enum NXOpen::Face::VirtualBlendCurveType

倒圆虚拟曲线类型

枚举值
VirtualBlendCurveTypeLine	直线曲线类型
VirtualBlendCurveTypeCircle	圆曲线类型
VirtualBlendCurveTypeArc	圆弧曲线类型
VirtualBlendCurveTypeOther	其他曲线类型

成员函数说明

◆ DestroyOwnedFacets()

void NXOpen::Face::DestroyOwnedFacets ( )

   销毁此面拥有的所有 @link IFacet IFacet@endlink 对象。
   请注意，此方法不会从其曲面网格中几何删除小平面留下孔洞。
   它仅删除为表示单个小平面而创建的标记对象。

创建于NX12.0.0.

许可证要求：无

◆ GetBlendData()

void NXOpen::Face::GetBlendData	(	double *	radius,
		bool *	isBlendFace )

识别倒圆面并获取其半径
创建于 NX1872.0.0。

许可要求：solid_modeling ("SOLIDS MODELING")

参数

radius	半径
isBlendFace	是否为倒圆面

◆ GetBody()

NXOpen::Body * NXOpen::Face::GetBody ( )

返回包含此面的体

返回: 创建于NX3.0.0.

许可证要求：solid_modeling ("SOLIDS MODELING")

◆ GetChamferData()

bool NXOpen::Face::GetChamferData	(	NXOpen::Face::ChamferType *	chamferType,
		std::vector< double > &	offsets )

检查面是否是倒角面并返回倒角面的倒角数据

返回: 是否是倒角面
创建于NX1872.0.0.

许可证要求：无

参数

chamferType	倒角类型
offsets	OffsetOffset类型：offsets[0]和offsets[1]是两个偏置距离； OffsetAngle：offsets[0]是偏置距离，offsets[1]是角度； Vertex类型无offsets值

◆ GetEdges()

std::vector< NXOpen::Edge * > NXOpen::Face::GetEdges ( )

返回面中的边边根据边的日志标识符排序。

返回: 创建于NX3.0.0.

许可证要求：nx_atlas_testlab_api ("Testlab worker - STS") 或 solid_modeling ("SOLIDS MODELING")

◆ GetFirstFacetOnFace()

NXOpen::ConvergentFacet * NXOpen::Face::GetFirstFacetOnFace ( )

返回收敛面的第一个小平面。此方法仅对收敛面有效。若此面不是收敛面，则返回错误。

返回: 面的第一个小平面。
创建于NX11.0.2.

许可证要求：solid_modeling ("SOLIDS MODELING")

◆ GetHoleData()

NXOpen::ResizeHoleData * NXOpen::Face::GetHoleData ( bool * isHoleFace )

若面属于孔的面之一，则获取孔数据。
创建于 NX2206.0.0。

许可要求：无

参数

isHoleFace 是否为孔面

◆ GetNextFacet()

NXOpen::ConvergentFacet * NXOpen::Face::GetNextFacet ( NXOpen::ConvergentFacet * inputFacet )

返回收敛面中输入小平面旁边的小平面。注意，下一个小平面是内部有序小平面序列中给定小平面的紧邻下一个小平面。它不一定与给定小平面相邻。若输入小平面是面的最后一个小平面，则返回NULL。此方法仅对收敛面有效。若此面不是收敛面，则返回错误。

返回: 下一个小平面。
创建于NX11.0.2.

许可证要求：solid_modeling ("SOLIDS MODELING")

参数

inputFacet 要查找其旁小平面的输入小平面。

◆ GetNumberOfFacets()

int NXOpen::Face::GetNumberOfFacets ( )

返回收敛面的小平面数量。此方法仅对收敛面有效。若此面不是收敛面，则返回错误

返回: 面的小平面数量
创建于NX11.0.2.

许可证要求：solid_modeling ("SOLIDS MODELING")

◆ GetNumberOfVertices()

int NXOpen::Face::GetNumberOfVertices ( )

返回此收敛面的顶点数量。此方法仅对收敛面有效。若此面不是收敛面，则返回错误。

返回: 面的顶点数量
创建于NX11.0.2.

许可证要求：solid_modeling ("SOLIDS MODELING")

◆ GetUnsortedEdges()

std::vector< NXOpen::Edge * > NXOpen::Face::GetUnsortedEdges ( )

返回面中的边此方法返回的边无保证顺序。此方法将比 NXOpen::Face::GetEdges 更快。

返回: 创建于NX12.0.0.

许可证要求：solid_modeling ("SOLIDS MODELING")

◆ GetVirtualBlendCurveData()

void NXOpen::Face::GetVirtualBlendCurveData	(	NXOpen::Face::VirtualBlendCurveType *	curveType,
		std::vector< double > &	curveValue )

为输入倒圆面获取虚拟倒圆曲线数据。
创建于 NX2406.0.0。

许可要求：solid_modeling ("SOLIDS MODELING")

参数

curveType	倒圆面上的虚拟曲线类型。
curveValue	虚拟倒圆曲线值。直线：numCurveValue为6，包含两个端点的6个坐标值。圆：numCurveValue为7，包含中心点的3个坐标值、轴线的3个坐标值和半径值。圆弧：numCurveValue为13，包含中心点的3个坐标值、轴线的3个坐标值、半径值以及两个端点的6个坐标值。其他曲线：numCurveValue为6，包含两个端点的6个坐标值。

◆ SolidFaceType()

NXOpen::Face::FaceType NXOpen::Face::SolidFaceType ( )

返回面的Parasolid类型
创建于NX3.0.0.

许可证要求：nx_atlas_testlab_api ("Testlab worker - STS") 或 solid_modeling ("SOLIDS MODELING")

Public 类型

Public 成员函数

友元

额外继承的成员函数

详细描述

成员枚举类型说明

◆ ChamferType

◆ FaceType

◆ VirtualBlendCurveType

成员函数说明

◆ DestroyOwnedFacets()

◆ GetBlendData()

◆ GetBody()

◆ GetChamferData()

◆ GetEdges()

◆ GetFirstFacetOnFace()

◆ GetHoleData()

◆ GetNextFacet()

◆ GetNumberOfFacets()

◆ GetNumberOfVertices()

◆ GetUnsortedEdges()

◆ GetVirtualBlendCurveData()

◆ SolidFaceType()
