NX Open C++ 参考指南 2406 v1.1
载入中...
搜索中...
未找到
Public 类型 | Public 成员函数 | 友元 | 所有成员列表
NXOpen::Weld::JointmarkPointsBuilder类 参考

焊接接头标记点构建器 更多...

#include <Weld_JointmarkPointsBuilder.hxx>

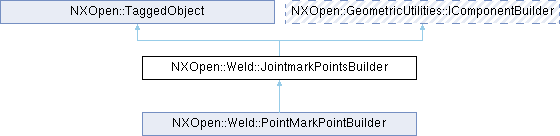

类 NXOpen::Weld::JointmarkPointsBuilder 继承关系图:
NXOpen::TaggedObject NXOpen::GeometricUtilities::IComponentBuilder NXOpen::Weld::PointMarkPointBuilder

Public 类型

enum  PointPosition { PointPositionNone , PointPositionMovedAlongGuide , PointPositionMovedOffGuide }

Public 成员函数

NXOpen::Expression * Angle ()
bool FlipDirection ()
NXOpen::Features::SelectFeature * MappingFeature ()
NXOpen::Point * Point ()
void SetFlipDirection (bool flip)
void SetPoint (NXOpen::Point *point)
void UpdateCsys (const NXOpen::Matrix3x3 &matrix)
virtual bool Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t Tag () const

友元

class _JointmarkPointsBuilderBuilder

详细描述

焊接接头标记点构建器

用于在焊标点列表中创建或编辑点
要创建此类的新实例，请使用 NXOpen::Weld::JointmarkBuilder::NewPoints

创建于NX9.0.0。

成员枚举类型说明

◆ PointPosition

enum NXOpen::Weld::JointmarkPointsBuilder::PointPosition

点分类

枚举值
PointPositionNone

未指定。

PointPositionMovedAlongGuide

用户将点从默认位置沿引导曲线移动

PointPositionMovedOffGuide

用户将点从默认位置移离引导曲线

成员函数说明

◆ Angle()

NXOpen::Expression * NXOpen::Weld::JointmarkPointsBuilder::Angle ( )

返回X和Y轴要旋转的角度
创建于NX9.0.0。

许可证要求：ugweld ("UG WELD")

◆ FlipDirection()

bool NXOpen::Weld::JointmarkPointsBuilder::FlipDirection ( )

返回Z轴的翻转状态。表示法线的Z轴可被翻转
创建于NX9.0.0。

许可证要求：ugweld ("UG WELD")

◆ MappingFeature()

NXOpen::Features::SelectFeature * NXOpen::Weld::JointmarkPointsBuilder::MappingFeature ( )

返回要移动到指定位置的所选特征。
创建于NX10.0.0。

许可证要求：ugweld ("UG WELD")

◆ Point()

NXOpen::Point * NXOpen::Weld::JointmarkPointsBuilder::Point ( )

返回创建特征的点
创建于NX9.0.0。

许可证要求：ugweld ("UG WELD")

◆ SetFlipDirection()

void NXOpen::Weld::JointmarkPointsBuilder::SetFlipDirection ( bool flip)

设置Z轴的翻转状态。表示法线的Z轴可被翻转
创建于NX9.0.0。

许可证要求：ugweld ("UG WELD")

参数
flip翻转

◆ SetPoint()

void NXOpen::Weld::JointmarkPointsBuilder::SetPoint ( NXOpen::Point * point)

设置创建特征的点
创建于NX9.0.0。

许可证要求：ugweld ("UG WELD")

参数
point点

◆ UpdateCsys()

void NXOpen::Weld::JointmarkPointsBuilder::UpdateCsys ( const NXOpen::Matrix3x3 & matrix)

使用新矩阵更新坐标系。
创建于NX10.0.0。

许可证要求：ugweld ("UG WELD")

参数
matrix旋转矩阵

◆ Validate()

virtual bool NXOpen::Weld::JointmarkPointsBuilder::Validate ( )
virtual

验证组件的输入是否足以调用提交。 如果组件未处于可提交状态，则抛出异常。 例如，如果组件要求您设置某些属性，而您尚未设置，则此方法会抛出异常。 此方法对某些组件抛出“尚未实现”的NXException。

返回
自验证是否成功
创建于NX3.0.1。

许可证要求：无

实现了 NXOpen::GeometricUtilities::IComponentBuilder.
