焊接接头标记构建器更多...

#include <Weld_JointmarkBuilder.hxx>

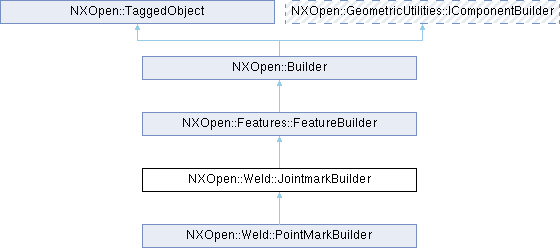

类 NXOpen::Weld::JointmarkBuilder 继承关系图:

Public 类型
enum	ConnectedPanelTypes { ConnectedPanelTypesTwo , ConnectedPanelTypesThree , ConnectedPanelTypesFour }
enum	ConnectPartTypes { ConnectPartTypesAllUniqueParts , ConnectPartTypesOnlyOnePart , ConnectPartTypesIgnoreFiltering }
enum	Method { MethodGuideCurve , MethodMirror , MethodPoints , MethodTranslate , MethodExistingPoints }
enum	OrientationMethodTypes { OrientationMethodTypesSurfaceNormal , OrientationMethodTypesCoordinateSystem }
enum	ProjectionDirectionOptions { ProjectionDirectionOptionsNone , ProjectionDirectionOptionsAlongFaceNormal , ProjectionDirectionOptionsPricipalAxis , ProjectionDirectionOptionsX , ProjectionDirectionOptionsY , ProjectionDirectionOptionsZ }
enum	ReferenceSheetTypes { ReferenceSheetTypesOverlap , ReferenceSheetTypesTop }
enum	ReuseMethod { ReuseMethodSameConnectingParts , ReuseMethodAnyConnectingParts }

Public 成员函数
void	AppendPoints (bool mode, NXOpen::Curve *curve)
NXOpen::Weld::ConnectedPart *	AskConnectedFaces ()
bool	Associativity ()
NXOpen::Weld::CharacteristicsBuilder *	Characteristics ()
NXOpen::Weld::JointmarkBuilder::ConnectedPanelTypes	ConnectedPanelType ()
NXOpen::Weld::JointmarkBuilder::ConnectPartTypes	ConnectPartType ()
NXOpen::Weld::JointmarkBuilder::Method	ConstructionMethod ()
void	CreateReferenceData ()
bool	CreateSingleFeatures ()
NXOpen::Curve *	CreateSymbolCurve (const char path, const char name)
NXOpen::Curve *	CreateSymbolCurve (const NXString &path, const NXString &name)
void	DeleteReferenceData ()
double	DistanceTolerance ()
NXOpen::Weld::JointmarkFaceSetsBuilderList *	FaceSetsList ()
NXOpen::CoordinateSystem *	FixedCsys ()
void	FromReuseFeatures (bool faceSetsUpdated, bool guideCurvesUpdated, bool *pointSelectionUpdated)
void	GetCreateReferenceDataMessages (std::vector< NXString > &messages)
NXOpen::Features::Feature *	GetReferenceSheet ()
void	GetSelectedReferences (std::vector< NXOpen::NXObject * > &references)
void	GetSheetEdges (std::vector< NXOpen::Edge * > &edges)
NXOpen::Weld::JointmarkGuideBuilderList *	GuideCurvesList ()
void	MapFeaturesToPoints ()
void	MoveReferenceSheet ()
NXOpen::Weld::JointmarkFaceSetsBuilder *	NewFaceSets ()
NXOpen::Weld::JointmarkGuideBuilder *	NewGuide ()
NXOpen::Weld::JointmarkPointsBuilder *	NewPoints ()
bool	NotifyIfParentPointMoved ()
	NX_DEPRECATED ("Deprecated in NX1872.0.0. Use JA_JOINTMARK_BUILDER_get_ConnectPartType instead.") bool ConnectPart()
	NX_DEPRECATED ("Deprecated in NX1872.0.0. Use JA_JOINTMARK_BUILDER_set_ConnectPartType instead.") void SetConnectPart(bool connectPart)
NXOpen::Weld::JointmarkBuilder::OrientationMethodTypes	OrientationMethod ()
NXOpen::Plane *	Plane ()
NXOpen::Weld::JointmarkPointsBuilderList *	PointList ()
NXOpen::Weld::JointmarkBuilder::ProjectionDirectionOptions	ProjectionDirectionOption ()
void	RediscoverFaces ()
NXOpen::Weld::JointmarkBuilder::ReferenceSheetTypes	ReferenceSheetType ()
NXOpen::Features::SelectFeatureList *	ReuseFeatures ()
NXOpen::Weld::JointmarkBuilder::ReuseMethod	ReuseFeaturesMethod ()
NXOpen::SelectTaggedObjectList *	SelectMirrorObject ()
NXOpen::SelectPointList *	SelectPointsObject ()
NXOpen::SelectTaggedObjectList *	SelectTranslateObject ()
void	SetAssociativity (bool associativity)
void	SetConnectedPanelType (NXOpen::Weld::JointmarkBuilder::ConnectedPanelTypes method)
void	SetConnectPartType (NXOpen::Weld::JointmarkBuilder::ConnectPartTypes connectPart)
void	SetConstructionMethod (NXOpen::Weld::JointmarkBuilder::Method method)
void	SetCreateSingleFeatures (bool createSingleFeatures)
void	SetDisplayCsys (bool status)
void	SetDistanceTolerance (double distanceTolerance)
void	SetFixedCsys (NXOpen::CoordinateSystem *fixedCsys)
void	SetNotifyIfParentPointMoved (bool notifyIfParentPointMoved)
void	SetOrientationMethod (NXOpen::Weld::JointmarkBuilder::OrientationMethodTypes orientationMethod)
void	SetPlane (NXOpen::Plane *plane)
void	SetProjectionDirectionOption (NXOpen::Weld::JointmarkBuilder::ProjectionDirectionOptions projectionOption)
void	SetReferenceSheetType (NXOpen::Weld::JointmarkBuilder::ReferenceSheetTypes refSheet)
void	SetReuseFeaturesMethod (NXOpen::Weld::JointmarkBuilder::ReuseMethod reuseMethod)
void	SetShowThruState (bool status)
void	SetShowWorkCsys (bool showWorkCsys)
void	SetTranslateCsys (NXOpen::CoordinateSystem *csys)
void	SetVector (NXOpen::Direction *vector)
bool	ShowWorkCsys ()
NXOpen::CoordinateSystem *	TranslateCsys ()
NXOpen::Expression *	TranslateX ()
NXOpen::Expression *	TranslateY ()
NXOpen::Expression *	TranslateZ ()
void	UpdateFeatures ()
void	UpdatePoint ()
NXOpen::Features::Feature *	UpdateReferenceSheet (bool facesModified)
NXOpen::Direction *	Vector ()
Public 成员函数继承自 NXOpen::Features::FeatureBuilder
NXOpen::Features::Feature *	CommitFeature ()
NXOpen::Features::Feature *	GetFeature ()
void	HideInternalParentFeatureAfterEdit (NXOpen::Features::Feature *parentFeature)
bool	ParentFeatureInternal ()
void	SetParentFeatureInternal (bool isInternal)
void	SetParentFeatureInternal (NXOpen::Features::Feature *parentFeature)
void	ShowInternalParentFeatureForEdit (NXOpen::Features::Feature *parentFeature)
void	UnsetParentFeatureInternal (NXOpen::Features::Feature *parentFeature)
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_JointmarkBuilderBuilder

详细描述

焊接接头标记构建器

表示 NXOpen::Weld::Jointmark 构建器
若要创建此类的新实例，请使用 NXOpen::Weld::WeldManager::CreateJointmarkBuilder
默认值。

属性	值
关联性	1
连接部件（已过时）	0
连接部件类型	AllUniqueParts
构造方法	GuideCurve
创建单个特征	0
定向方法	SurfaceNormal
参考板类型	Overlap
重用特征方法	SameConnectingParts
显示工作坐标系	1

创建于 NX9.0.0。

成员枚举类型说明

◆ ConnectedPanelTypes

enum NXOpen::Weld::JointmarkBuilder::ConnectedPanelTypes

要创建的连接面板类型

枚举值
ConnectedPanelTypesTwo	两个
ConnectedPanelTypesThree	三个
ConnectedPanelTypesFour	四个

◆ ConnectPartTypes

enum NXOpen::Weld::JointmarkBuilder::ConnectPartTypes

连接零件的类型

枚举值
ConnectPartTypesAllUniqueParts	所有唯一零件
ConnectPartTypesOnlyOnePart	仅一个零件
ConnectPartTypesIgnoreFiltering	忽略过滤

◆ Method

enum NXOpen::Weld::JointmarkBuilder::Method

创建接头标记的构造方法类型

枚举值
MethodGuideCurve	引导曲线
MethodMirror	镜像
MethodPoints	点
MethodTranslate	平移
MethodExistingPoints	现有点。仅允许用于 NXOpen::Weld::PointMark 类。

◆ OrientationMethodTypes

enum NXOpen::Weld::JointmarkBuilder::OrientationMethodTypes

用于定义默认坐标系的定向方法类型

枚举值
OrientationMethodTypesSurfaceNormal	面法线。
OrientationMethodTypesCoordinateSystem	使用固定坐标系替代面法线。

◆ ProjectionDirectionOptions

enum NXOpen::Weld::JointmarkBuilder::ProjectionDirectionOptions

用于将点投影到参考面上的投影方向

枚举值
ProjectionDirectionOptionsNone	无
ProjectionDirectionOptionsAlongFaceNormal	沿面法线
ProjectionDirectionOptionsPricipalAxis	主轴
ProjectionDirectionOptionsX	X
ProjectionDirectionOptionsY	Y
ProjectionDirectionOptionsZ	Z

◆ ReferenceSheetTypes

enum NXOpen::Weld::JointmarkBuilder::ReferenceSheetTypes

要创建的参考面类型

枚举值
ReferenceSheetTypesOverlap	重叠
ReferenceSheetTypesTop	顶部

◆ ReuseMethod

enum NXOpen::Weld::JointmarkBuilder::ReuseMethod

指示所有重用特征是否具有相同连接零件的方法

枚举值
ReuseMethodSameConnectingParts	相同连接零件
ReuseMethodAnyConnectingParts	任意连接零件

成员函数说明

◆ AppendPoints()

void NXOpen::Weld::JointmarkBuilder::AppendPoints	(	bool	mode,
		NXOpen::Curve *	curve )

在重叠面上创建点列表。此外，用户选择的曲线将放置在这些点上。
创建于 NX9.0.0。

许可证要求：ugweld ("UG WELD")

参数

mode	创建或编辑
curve	放置在这些点上的曲线

◆ AskConnectedFaces()

NXOpen::Weld::ConnectedPart * NXOpen::Weld::JointmarkBuilder::AskConnectedFaces ( )

   查找连接面信息。
    <br>
   数据存储在 @link NXOpen::Weld::ConnectedPart NXOpen::Weld::ConnectedPart@endlink 中，包含适当的
   连接零件面的实例信息。
    <br>   @return 连接面信息。如果未找到，则返回 NULL。

于 NX11.0.0 版本创建。

许可证要求：无

◆ Associativity()

bool NXOpen::Weld::JointmarkBuilder::Associativity ( )

返回自动更新选项，也称为关联性。如果为true，代表Jointmark特征的曲线会在引导曲线更新时改变位置
创建于NX9.0.0。

许可要求：ugweld（"UG WELD"）

◆ Characteristics()

NXOpen::Weld::CharacteristicsBuilder * NXOpen::Weld::JointmarkBuilder::Characteristics ( )

返回特征参数
在NX9.0.0中创建。

许可要求：ugweld（"UG WELD"）

◆ ConnectedPanelType()

NXOpen::Weld::JointmarkBuilder::ConnectedPanelTypes NXOpen::Weld::JointmarkBuilder::ConnectedPanelType ( )

返回点处连接的面板数量。当构建方法为现有点时使用。
创建于 NX10.0.0。

许可证要求：ugweld ("UG WELD")

◆ ConnectPartType()

NXOpen::Weld::JointmarkBuilder::ConnectPartTypes NXOpen::Weld::JointmarkBuilder::ConnectPartType ( )

返回仅连接一个零件的选项。如果为 true，则在单个组件上创建接头标记特征。
版本 NX1872.0.0 中创建。

许可证要求 : ugweld ("UG WELD")

◆ ConstructionMethod()

NXOpen::Weld::JointmarkBuilder::Method NXOpen::Weld::JointmarkBuilder::ConstructionMethod ( )

返回创建Jointmark的构造方法
创建于NX9.0.0。

许可要求：ugweld（"UG WELD"）

◆ CreateReferenceData()

void NXOpen::Weld::JointmarkBuilder::CreateReferenceData ( )

创建临时的重叠或顶层片体和引导曲线。与独立的 NXOpen::Weld::PointMarkPoint 特征配合使用。
在NX10.0.0中创建。

许可要求：ugweld（"UG WELD"）

◆ CreateSingleFeatures()

bool NXOpen::Weld::JointmarkBuilder::CreateSingleFeatures ( )

返回确定是否应创建单个特征的控制选项。仅适用于 NXOpen::Weld::PointMark 类。
于 NX10.0.0 版本创建。

许可证要求：ugweld ("UG WELD")

◆ CreateSymbolCurve() [1/2]

NXOpen::Curve * NXOpen::Weld::JointmarkBuilder::CreateSymbolCurve	(	const char *	path,
		const char *	name )

从 PMI 符号创建曲线

返回: 符号生成的曲线
创建于 NX9.0.0。

许可证要求：ugweld ("UG WELD")

参数

path	符号路径
name	符号标识

◆ CreateSymbolCurve() [2/2]

NXOpen::Curve * NXOpen::Weld::JointmarkBuilder::CreateSymbolCurve	(	const NXString &	path,
		const NXString &	name )

从 PMI 符号创建曲线

返回: 符号生成的曲线
创建于 NX9.0.0。

许可证要求：ugweld ("UG WELD")

参数

path	符号路径
name	符号标识

◆ DeleteReferenceData()

void NXOpen::Weld::JointmarkBuilder::DeleteReferenceData ( )

删除临时的重叠或顶层片体特征。与独立的 NXOpen::Weld::PointMarkPoint 特征配合使用。
在NX10.0.0中创建。

许可要求：ugweld（"UG WELD"）

◆ DistanceTolerance()

double NXOpen::Weld::JointmarkBuilder::DistanceTolerance ( )

返回距离公差
在NX9.0.0中创建。

许可要求：ugweld（"UG WELD"）

◆ FaceSetsList()

NXOpen::Weld::JointmarkFaceSetsBuilderList * NXOpen::Weld::JointmarkBuilder::FaceSetsList ( )

返回面集列表
版本 NX9.0.0 中创建。

许可证要求 : ugweld ("UG WELD")

◆ FixedCsys()

NXOpen::CoordinateSystem * NXOpen::Weld::JointmarkBuilder::FixedCsys ( )

返回覆盖默认坐标系方向的固定坐标系。
于 NX10.0.0 版本创建。

许可证要求：ugweld ("UG WELD")

◆ FromReuseFeatures()

void NXOpen::Weld::JointmarkBuilder::FromReuseFeatures	(	bool *	faceSetsUpdated,
		bool *	guideCurvesUpdated,
		bool *	pointSelectionUpdated )

从重用特征初始化面组、引导曲线和点构造器。
创建于 NX11.0.1。

许可证要求：ugweld ("UG WELD")

参数

faceSetsUpdated	指示面组列表是否已更新。
guideCurvesUpdated	指示引导曲线列表是否已更新。
pointSelectionUpdated	指示点选择对象是否已更新。

◆ GetCreateReferenceDataMessages()

void NXOpen::Weld::JointmarkBuilder::GetCreateReferenceDataMessages ( std::vector< NXString > & messages )

获取由 NXOpen::Weld::JointmarkBuilder::CreateReferenceData 创建的所有消息。
于 NX10.0.1 版本创建。

许可证要求：ugweld ("UG WELD")

参数

messages 在发现参考数据过程中生成的消息数组。

◆ GetReferenceSheet()

NXOpen::Features::Feature * NXOpen::Weld::JointmarkBuilder::GetReferenceSheet ( )

返回参考面特征
创建于 NX9.0.0。

许可证要求：ugweld ("UG WELD")

◆ GetSelectedReferences()

void NXOpen::Weld::JointmarkBuilder::GetSelectedReferences ( std::vector< NXOpen::NXObject * > & references )

获取所选点或点特征的引用。不适用于引导曲线方法。
于 NX10.0.0 版本创建。

许可证要求：ugweld ("UG WELD")

参数

references 引用数组。这些可以是点或点特征。

◆ GetSheetEdges()

void NXOpen::Weld::JointmarkBuilder::GetSheetEdges ( std::vector< NXOpen::Edge * > & edges )

创建的面的边
创建于 NX9.0.0。

许可证要求：ugweld ("UG WELD")

参数

edges 边

◆ GuideCurvesList()

NXOpen::Weld::JointmarkGuideBuilderList * NXOpen::Weld::JointmarkBuilder::GuideCurvesList ( )

返回引导曲线列表
版本 NX9.0.0 中创建。

许可证要求 : ugweld ("UG WELD")

◆ MapFeaturesToPoints()

void NXOpen::Weld::JointmarkBuilder::MapFeaturesToPoints ( )

将所选的重用特征映射到新的预览点位置。
创建于 NX10.0.0。

许可证要求：ugweld ("UG WELD")

◆ MoveReferenceSheet()

void NXOpen::Weld::JointmarkBuilder::MoveReferenceSheet ( )

将参考片体移动到工作层，并与分组特征取消链接。
于 NX10.0.1 版本创建。

许可证要求：ugweld ("UG WELD")

◆ NewFaceSets()

NXOpen::Weld::JointmarkFaceSetsBuilder * NXOpen::Weld::JointmarkBuilder::NewFaceSets ( )

创建 NXOpen::Weld::JointmarkFaceSetsBuilder 对象。
在NX9.0.0中创建。

许可要求：ugweld（"UG WELD"）

◆ NewGuide()

NXOpen::Weld::JointmarkGuideBuilder * NXOpen::Weld::JointmarkBuilder::NewGuide ( )

创建 NXOpen::Weld::JointmarkGuideBuilder 对象。
在NX9.0.0中创建。

许可要求：ugweld（"UG WELD"）

◆ NewPoints()

NXOpen::Weld::JointmarkPointsBuilder * NXOpen::Weld::JointmarkBuilder::NewPoints ( )

创建 NXOpen::Weld::JointmarkPointsBuilder 对象。
在NX9.0.0中创建。

许可要求：ugweld（"UG WELD"）

◆ NotifyIfParentPointMoved()

bool NXOpen::Weld::JointmarkBuilder::NotifyIfParentPointMoved ( )

返回指示当父点移动时是否应发出警报的选项。当使用 NXOpen::Weld::JointmarkBuilder::MethodExistingPoints 且关联性关闭时有效。
于 NX11.0.1 版本创建。

许可证要求：ugweld ("UG WELD")

◆ NX_DEPRECATED() [1/2]

NXOpen::Weld::JointmarkBuilder::NX_DEPRECATED ( "Deprecated in NX1872.0.0. Use JA_JOINTMARK_BUILDER_get_ConnectPartType instead." )

返回仅连接一个零件的选项。如果为 true，则在单个组件上创建接头标记特征。

弃用: 版本 NX1872.0.0 中已过时。请改用 JA_JOINTMARK_BUILDER_get_ConnectPartType 。

版本 NX9.0.0 中创建。

许可证要求 : ugweld ("UG WELD")

◆ NX_DEPRECATED() [2/2]

NXOpen::Weld::JointmarkBuilder::NX_DEPRECATED ( "Deprecated in NX1872.0.0. Use JA_JOINTMARK_BUILDER_set_ConnectPartType instead." )

设置仅连接一个零件的选项。如果为 true，则在单个组件上创建接头标记特征。

弃用: 版本 NX1872.0.0 中已过时。请改用 JA_JOINTMARK_BUILDER_set_ConnectPartType 。

版本 NX9.0.0 中创建。

许可证要求 : ugweld ("UG WELD")

连接零件

◆ OrientationMethod()

NXOpen::Weld::JointmarkBuilder::OrientationMethodTypes NXOpen::Weld::JointmarkBuilder::OrientationMethod ( )

返回用于定义坐标系的定向方法
创建于 NX10.0.0。

许可证要求：ugweld ("UG WELD")

◆ Plane()

NXOpen::Plane * NXOpen::Weld::JointmarkBuilder::Plane ( )

返回用于镜像的平面
创建于NX9.0.0。

许可要求：ugweld（"UG WELD"）

◆ PointList()

NXOpen::Weld::JointmarkPointsBuilderList * NXOpen::Weld::JointmarkBuilder::PointList ( )

返回点列表
在NX9.0.0中创建。

许可要求：ugweld（"UG WELD"）

◆ ProjectionDirectionOption()

NXOpen::Weld::JointmarkBuilder::ProjectionDirectionOptions NXOpen::Weld::JointmarkBuilder::ProjectionDirectionOption ( )

返回用于将 NXOpen::Weld::JointmarkBuilder::SelectPointsObject 投影到 NXOpen::Weld::JointmarkBuilder::GetReferenceSheet 上的投影方向选项。
创建于 NX10.0.2。

许可证要求：ugweld ("UG WELD")

◆ RediscoverFaces()

void NXOpen::Weld::JointmarkBuilder::RediscoverFaces ( )

使用焊接助手连接面查找命令，根据当前特征点位置重新发现面。
在NX10.0.0中创建。

许可要求：ugweld（"UG WELD"）

◆ ReferenceSheetType()

NXOpen::Weld::JointmarkBuilder::ReferenceSheetTypes NXOpen::Weld::JointmarkBuilder::ReferenceSheetType ( )

返回参考图纸类型
版本 NX9.0.0 中创建。

许可证要求 : ugweld ("UG WELD")

◆ ReuseFeatures()

NXOpen::Features::SelectFeatureList * NXOpen::Weld::JointmarkBuilder::ReuseFeatures ( )

返回所选的重用特征
创建于 NX10.0.0。

许可证要求：ugweld ("UG WELD")

◆ ReuseFeaturesMethod()

NXOpen::Weld::JointmarkBuilder::ReuseMethod NXOpen::Weld::JointmarkBuilder::ReuseFeaturesMethod ( )

返回用于在所有连接零件相同时推断特征参数，或在连接零件不同时跳过推断的方法
创建于NX11.0.1。

许可要求：ugweld（"UG WELD"）

◆ SelectMirrorObject()

NXOpen::SelectTaggedObjectList * NXOpen::Weld::JointmarkBuilder::SelectMirrorObject ( )

返回用于镜像的所选对象。这些对象可以是表示Jointmark的特征或曲线
创建于NX9.0.0。

许可要求：ugweld（"UG WELD"）

◆ SelectPointsObject()

NXOpen::SelectPointList * NXOpen::Weld::JointmarkBuilder::SelectPointsObject ( )

返回用于点的所选对象
版本 NX9.0.0 中创建。

许可证要求 : ugweld ("UG WELD")

◆ SelectTranslateObject()

NXOpen::SelectTaggedObjectList * NXOpen::Weld::JointmarkBuilder::SelectTranslateObject ( )

返回要平移的所选对象。这些对象可以是特征或表示接头标记的曲线
版本 NX10.0.0 中创建。

许可证要求 : ugweld ("UG WELD")

◆ SetAssociativity()

void NXOpen::Weld::JointmarkBuilder::SetAssociativity ( bool associativity )

设置自动更新选项，也称为关联性。如果为true，代表Jointmark特征的曲线会在引导曲线更新时改变位置
创建于NX9.0.0。

许可要求：ugweld（"UG WELD"）

参数

associativity 关联性

◆ SetConnectedPanelType()

void NXOpen::Weld::JointmarkBuilder::SetConnectedPanelType ( NXOpen::Weld::JointmarkBuilder::ConnectedPanelTypes method )

设置点处连接的面板数量。当构建方法为现有点时使用。
创建于 NX10.0.0。

许可证要求：ugweld ("UG WELD")

参数

method 方法

◆ SetConnectPartType()

void NXOpen::Weld::JointmarkBuilder::SetConnectPartType ( NXOpen::Weld::JointmarkBuilder::ConnectPartTypes connectPart )

设置仅连接一个零件的选项。如果为 true，则在单个组件上创建接头标记特征。
版本 NX1872.0.0 中创建。

许可证要求 : ugweld ("UG WELD")

参数

connectPart 连接零件

◆ SetConstructionMethod()

void NXOpen::Weld::JointmarkBuilder::SetConstructionMethod ( NXOpen::Weld::JointmarkBuilder::Method method )

设置创建Jointmark的构造方法
创建于NX9.0.0。

许可要求：ugweld（"UG WELD"）

参数

method 方法

◆ SetCreateSingleFeatures()

void NXOpen::Weld::JointmarkBuilder::SetCreateSingleFeatures ( bool createSingleFeatures )

设置确定是否应创建单个特征的控制选项。仅适用于 NXOpen::Weld::PointMark 类。
于 NX10.0.0 版本创建。

许可证要求：ugweld ("UG WELD")

参数

createSingleFeatures true- 创建完全关联的特征。false- 创建单个非关联的特征。

◆ SetDisplayCsys()

void NXOpen::Weld::JointmarkBuilder::SetDisplayCsys ( bool status )

指示创建时是否应显示坐标系
在NX10.0.0中创建。

许可要求：ugweld（"UG WELD"）

参数

status 状态

◆ SetDistanceTolerance()

void NXOpen::Weld::JointmarkBuilder::SetDistanceTolerance ( double distanceTolerance )

设置距离公差
在NX9.0.0中创建。

许可要求：ugweld（"UG WELD"）

参数

distanceTolerance 距离公差

◆ SetFixedCsys()

void NXOpen::Weld::JointmarkBuilder::SetFixedCsys ( NXOpen::CoordinateSystem * fixedCsys )

设置覆盖默认坐标系方向的固定坐标系。
于 NX10.0.0 版本创建。

许可证要求：ugweld ("UG WELD")

参数

fixedCsys fixedcsys

◆ SetNotifyIfParentPointMoved()

void NXOpen::Weld::JointmarkBuilder::SetNotifyIfParentPointMoved ( bool notifyIfParentPointMoved )

设置指示当父点移动时是否应发出警报的选项。当使用 NXOpen::Weld::JointmarkBuilder::MethodExistingPoints 且关联性关闭时有效。
于 NX11.0.1 版本创建。

许可证要求：ugweld ("UG WELD")

参数

notifyIfParentPointMoved true- 当父点移动时提供通知。false- 不提供通知。

◆ SetOrientationMethod()

void NXOpen::Weld::JointmarkBuilder::SetOrientationMethod ( NXOpen::Weld::JointmarkBuilder::OrientationMethodTypes orientationMethod )

设置用于定义坐标系的定向方法
创建于 NX10.0.0。

许可证要求：ugweld ("UG WELD")

参数

orientationMethod 定向方法

◆ SetPlane()

void NXOpen::Weld::JointmarkBuilder::SetPlane ( NXOpen::Plane * plane )

设置用于镜像的平面
版本 NX9.0.0 中创建。

许可证要求 : ugweld ("UG WELD")

参数

plane 平面

◆ SetProjectionDirectionOption()

void NXOpen::Weld::JointmarkBuilder::SetProjectionDirectionOption ( NXOpen::Weld::JointmarkBuilder::ProjectionDirectionOptions projectionOption )

设置用于将 NXOpen::Weld::JointmarkBuilder::SelectPointsObject 投影到 NXOpen::Weld::JointmarkBuilder::GetReferenceSheet 上的投影方向选项。
创建于 NX10.0.2。

许可证要求：ugweld ("UG WELD")

参数

projectionOption 投影选项

◆ SetReferenceSheetType()

void NXOpen::Weld::JointmarkBuilder::SetReferenceSheetType ( NXOpen::Weld::JointmarkBuilder::ReferenceSheetTypes refSheet )

设置参考图纸类型
版本 NX9.0.0 中创建。

许可证要求 : ugweld ("UG WELD")

参数

refSheet 参考图纸

◆ SetReuseFeaturesMethod()

void NXOpen::Weld::JointmarkBuilder::SetReuseFeaturesMethod ( NXOpen::Weld::JointmarkBuilder::ReuseMethod reuseMethod )

设置用于在所有连接零件相同时推断特征参数，或在连接零件不同时跳过推断的方法
创建于NX11.0.1。

许可要求：ugweld（"UG WELD"）

参数

reuseMethod 重用方法

◆ SetShowThruState()

void NXOpen::Weld::JointmarkBuilder::SetShowThruState ( bool status )

指示创建时输出对象是否应显示穿透效果
在NX10.0.0中创建。

许可要求：ugweld（"UG WELD"）

参数

status 状态

◆ SetShowWorkCsys()

void NXOpen::Weld::JointmarkBuilder::SetShowWorkCsys ( bool showWorkCsys )

设置控制工作坐标系是否显示的选项。
于 NX10.0.0 版本创建。

许可证要求：ugweld ("UG WELD")

参数

showWorkCsys showworkcsys

◆ SetTranslateCsys()

void NXOpen::Weld::JointmarkBuilder::SetTranslateCsys ( NXOpen::CoordinateSystem * csys )

设置定义平移偏移方向的坐标系。如果未指定，则使用绝对坐标系。
版本 NX10.0.0 中创建。

许可证要求 : ugweld ("UG WELD")

参数

csys 坐标系

◆ SetVector()

void NXOpen::Weld::JointmarkBuilder::SetVector ( NXOpen::Direction * vector )

设置指向Y轴的向量
在NX9.0.0中创建。

许可要求：ugweld（"UG WELD"）

参数

vector 向量

◆ ShowWorkCsys()

bool NXOpen::Weld::JointmarkBuilder::ShowWorkCsys ( )

返回控制工作坐标系是否显示的选项。
于 NX10.0.0 版本创建。

许可证要求：ugweld ("UG WELD")

◆ TranslateCsys()

NXOpen::CoordinateSystem * NXOpen::Weld::JointmarkBuilder::TranslateCsys ( )

返回定义平移偏移方向的坐标系。如果未指定，则使用绝对坐标系。
版本 NX10.0.0 中创建。

许可证要求 : 无

◆ TranslateX()

NXOpen::Expression * NXOpen::Weld::JointmarkBuilder::TranslateX ( )

返回包含X平移距离值的表达式。
版本 NX9.0.0 中创建。

许可证要求 : 无

◆ TranslateY()

NXOpen::Expression * NXOpen::Weld::JointmarkBuilder::TranslateY ( )

返回包含Y平移距离值的表达式。
版本 NX10.0.0 中创建。

许可证要求 : 无

◆ TranslateZ()

NXOpen::Expression * NXOpen::Weld::JointmarkBuilder::TranslateZ ( )

返回包含Z平移距离值的表达式。
版本 NX10.0.0 中创建。

许可证要求 : 无

◆ UpdateFeatures()

void NXOpen::Weld::JointmarkBuilder::UpdateFeatures ( )

根据构造方法和相关输入更新点列表上的所有项。
在NX9.0.0中创建。

许可要求：ugweld（"UG WELD"）

◆ UpdatePoint()

void NXOpen::Weld::JointmarkBuilder::UpdatePoint ( )

通过将选定点投影到引导曲线上来更新该点。
在NX10.0.2中创建。

许可要求：ugweld（"UG WELD"）

◆ UpdateReferenceSheet()

NXOpen::Features::Feature * NXOpen::Weld::JointmarkBuilder::UpdateReferenceSheet ( bool facesModified )

为放置节点标记特征准备参考面。如果参考面被抑制，将取消抑制。
创建于 NX9.0.0。

许可证要求：ugweld ("UG WELD")

参数

facesModified 指示是否需要更新参考面。

◆ Vector()

NXOpen::Direction * NXOpen::Weld::JointmarkBuilder::Vector ( )

返回指向Y轴的向量
在NX9.0.0中创建。

许可要求：ugweld（"UG WELD"）

Public 类型

Public 成员函数

友元

详细描述

成员枚举类型说明

◆ ConnectedPanelTypes

◆ ConnectPartTypes

◆ Method

◆ OrientationMethodTypes

◆ ProjectionDirectionOptions

◆ ReferenceSheetTypes

◆ ReuseMethod

成员函数说明

◆ AppendPoints()

◆ AskConnectedFaces()

◆ Associativity()

◆ Characteristics()

◆ ConnectedPanelType()

◆ ConnectPartType()

◆ ConstructionMethod()

◆ CreateReferenceData()

◆ CreateSingleFeatures()

◆ CreateSymbolCurve() [1/2]

◆ CreateSymbolCurve() [2/2]

◆ DeleteReferenceData()

◆ DistanceTolerance()

◆ FaceSetsList()

◆ FixedCsys()

◆ FromReuseFeatures()

◆ GetCreateReferenceDataMessages()

◆ GetReferenceSheet()

◆ GetSelectedReferences()

◆ GetSheetEdges()

◆ GuideCurvesList()

◆ MapFeaturesToPoints()

◆ MoveReferenceSheet()

◆ NewFaceSets()

◆ NewGuide()

◆ NewPoints()

◆ NotifyIfParentPointMoved()

◆ NX_DEPRECATED() [1/2]

◆ NX_DEPRECATED() [2/2]

◆ OrientationMethod()

◆ Plane()

◆ PointList()

◆ ProjectionDirectionOption()

◆ RediscoverFaces()

◆ ReferenceSheetType()

◆ ReuseFeatures()

◆ ReuseFeaturesMethod()

◆ SelectMirrorObject()

◆ SelectPointsObject()

◆ SelectTranslateObject()

◆ SetAssociativity()

◆ SetConnectedPanelType()

◆ SetConnectPartType()

◆ SetConstructionMethod()

◆ SetCreateSingleFeatures()

◆ SetDisplayCsys()

◆ SetDistanceTolerance()

◆ SetFixedCsys()

◆ SetNotifyIfParentPointMoved()

◆ SetOrientationMethod()

◆ SetPlane()

◆ SetProjectionDirectionOption()

◆ SetReferenceSheetType()

◆ SetReuseFeaturesMethod()

◆ SetShowThruState()

◆ SetShowWorkCsys()

◆ SetTranslateCsys()

◆ SetVector()

◆ ShowWorkCsys()

◆ TranslateCsys()

◆ TranslateX()

◆ TranslateY()

◆ TranslateZ()

◆ UpdateFeatures()

◆ UpdatePoint()

◆ UpdateReferenceSheet()

◆ Vector()
