#include <PartMfg_Element.hxx>

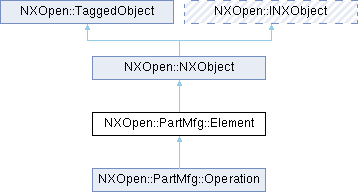

类 NXOpen::PartMfg::Element 继承关系图:

Public 类型
enum	ElementTypes { ElementTypesAdHoc , ElementTypesFolder , ElementTypesMaterial , ElementTypesModel , ElementTypesOperation , ElementTypesStep , ElementTypesRole , ElementTypesResource , ElementTypesDocument }
Public 类型继承自 NXOpen::NXObject
enum	AttributeType { AttributeTypeInvalid , AttributeTypeNull , AttributeTypeBoolean , AttributeTypeInteger , AttributeTypeReal , AttributeTypeString , AttributeTypeTime , AttributeTypeReference , AttributeTypeAny = 100 }
enum	DateAndTimeFormat { DateAndTimeFormatNumeric , DateAndTimeFormatTextual }

Public 成员函数
void	AttachProcessDocument (const char *processDocument)
void	AttachProcessDocument (const NXString &processDocument)
void	GetChildren (std::vector< NXOpen::PartMfg::Element * > &children)
NXString	GetElementDescription ()
bool	GetElementExpandState ()
NXString	GetElementSequence ()
NXOpen::PartMfg::Element::ElementTypes	GetElementType ()
NXString	GetSubtype ()
NXString	GetSubtypeLibrarySourceSpecifiction ()
NXString	GetWorkInstructionSpecification ()
NXString	GetWorkInstructionTemplateSpecification ()
NXOpen::Part *	OpenStyleSheetForReview ()
void	RemoveProcessDocument (const char *processDocument)
void	RemoveProcessDocument (const NXString &processDocument)
void	SetElementDescription (const char *description)
void	SetElementDescription (const NXString &description)
void	SetElementExpandState (bool expandState)
void	SetElementSequence (const char *sequence)
void	SetElementSequence (const NXString &sequence)
void	SetName (const char *name)
void	SetName (const NXString &name)
void	SetNextInSequence (NXOpen::PartMfg::Element *nextElementInSequence)
Public 成员函数继承自 NXOpen::NXObject
NXOpen::AttributeIterator *	CreateAttributeIterator ()
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void	DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title)
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void	DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title, NXOpen::Update::Option option)
void	DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const char *title, bool deleteEntireArray, NXOpen::Update::Option option)
void	DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const NXString &title, bool deleteEntireArray, NXOpen::Update::Option option)
void	DeleteUserAttributes (NXOpen::AttributeIterator *iterator, NXOpen::Update::Option option)
void	DeleteUserAttributes (NXOpen::NXObject::AttributeType type, NXOpen::Update::Option option)
virtual NXOpen::INXObject *	FindObject (const char *journalIdentifier)
virtual NXOpen::INXObject *	FindObject (const NXString &journalIdentifier)
bool	GetBooleanUserAttribute (const char *title, int index)
bool	GetBooleanUserAttribute (const NXString &title, int index)
NXOpen::NXObject::ComputationalTime	GetComputationalTimeUserAttribute (const char *title, int index)
NXOpen::NXObject::ComputationalTime	GetComputationalTimeUserAttribute (const NXString &title, int index)
int	GetIntegerAttribute (const char *title)
int	GetIntegerUserAttribute (const char *title, int index)
int	GetIntegerUserAttribute (const NXString &title, int index)
bool	GetNextUserAttribute (NXOpen::AttributeIterator iterator, NXOpen::NXObject::AttributeInformation info)
NXString	GetPdmReferenceAttributeValue (const char *attributeTitle)
	获取指定对象的PDM参考属性值。用户需提供属性标题，将返回UI显示的属性值。
NXString	GetPdmReferenceAttributeValue (const NXString &attributeTitle)
	获取指定对象的PDM参考属性值。用户需提供属性标题，将返回UI显示的属性值。
double	GetRealAttribute (const char *title)
double	GetRealUserAttribute (const char *title, int index)
double	GetRealUserAttribute (const NXString &title, int index)
NXString	GetReferenceAttribute (const char *title)
NXString	GetStringAttribute (const char *title)
NXString	GetStringUserAttribute (const char *title, int index)
NXString	GetStringUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetTimeAttribute(NXOpen NXString	GetTimeAttribute (NXOpen::NXObject::DateAndTimeFormat format, const char *title)
NXString	GetTimeUserAttribute (const char *title, int index)
NXString	GetTimeUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX11.0.0. Use GetUserAttribute instead.") std std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttribute (const char *title, bool includeUnset, bool addStringValues, NXOpen::NXObject::AttributeType type)
NXOpen::NXObject::AttributeInformation	GetUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXOpen::NXObject::AttributeInformation	GetUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
NXString	GetUserAttributeAsString (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXString	GetUserAttributeAsString (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
int	GetUserAttributeCount (NXOpen::AttributeIterator *iterator)
int	GetUserAttributeCount (NXOpen::AttributeIterator *iterator, bool countArrayAsOneAttribute)
int	GetUserAttributeCount (NXOpen::NXObject::AttributeType type)
int	GetUserAttributeCount (NXOpen::NXObject::AttributeType type, bool includeUnset, bool countArrayAsOneAttribute)
bool	GetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type)
bool	GetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes ()
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes (bool includeUnset)
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes (NXOpen::AttributeIterator *iterator)
int	GetUserAttributeSize (const char *title, NXOpen::NXObject::AttributeType type)
int	GetUserAttributeSize (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject * >	GetUserAttributeSourceObjects ()
bool	HasUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
bool	HasUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
bool	HasUserAttribute (NXOpen::AttributeIterator *iterator)
virtual bool	IsOccurrence ()
virtual NXString	JournalIdentifier ()
virtual NXString	Name ()
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") double GetRealAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") int GetIntegerAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetReferenceAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetStringAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
virtual NXOpen::Assemblies::Component *	OwningComponent ()
virtual NXOpen::BasePart *	OwningPart ()
virtual void	Print ()
virtual NXOpen::INXObject *	Prototype ()
void	SetAttribute (const char *title)
void	SetAttribute (const char title, const char value)
void	SetAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, double value)
void	SetAttribute (const char *title, double value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, int value)
void	SetAttribute (const char *title, int value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, NXOpen::Update::Option option)
void	SetBooleanUserAttribute (const char *title, int index, bool value, NXOpen::Update::Option option)
void	SetBooleanUserAttribute (const NXString &title, int index, bool value, NXOpen::Update::Option option)
void	SetPdmReferenceAttribute (const char attributeTitle, const char attributeValue)
	设置对象的PDM参考属性值。用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。创建于NX12.0.0。许可要求：无
void	SetPdmReferenceAttribute (const NXString &attributeTitle, const NXString &attributeValue)
	设置对象的PDM参考属性值。用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。创建于NX12.0.0。许可要求：无
void	SetReferenceAttribute (const char title, const char value)
void	SetReferenceAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetTimeAttribute (const char title, const char value)
void	SetTimeAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const char title, int index, const char value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const char *title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const NXString &title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void	SetUserAttribute (const char title, int index, const char value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, double value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, int value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, NXOpen::Update::Option option)
void	SetUserAttribute (const NXOpen::NXObject::AttributeInformation &info, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, double value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, int value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, NXOpen::Update::Option option)
void	SetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type, bool lock)
void	SetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type, bool lock)
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_ElementBuilder

额外继承的成员函数
Public 属性继承自 NXOpen::NXObject
NXOpen::Update::Option	option
const NXString NXOpen::Update::Option	option
double NXOpen::Update::Option	option
int NXOpen::Update::Option	option
const NXString &	value
double	value
int	value

详细描述

元素类

表示工艺清单中的一个元素。
此类实例可通过NXOpen::PartMfg::ElementCollection 获取。

在NX2212.0.0版本中创建。

成员枚举类型说明

◆ ElementTypes

enum NXOpen::PartMfg::Element::ElementTypes

元素类型

枚举值
ElementTypesAdHoc	临时工艺清单元素
ElementTypesFolder	文件夹工艺清单元素
ElementTypesMaterial	物料工艺清单元素
ElementTypesModel	模型工艺清单元素
ElementTypesOperation	工序工艺清单元素
ElementTypesStep	工步工艺清单元素
ElementTypesRole	角色工艺清单元素
ElementTypesResource	资源工艺清单元素
ElementTypesDocument	文档工艺清单元素

成员函数说明

◆ AttachProcessDocument() [1/2]

void NXOpen::PartMfg::Element::AttachProcessDocument ( const char * processDocument )

为工艺清单元素关联工艺文档
在NX2212.0.0版本中创建。

许可证要求：nx_mbpm_bill_of_proc ("NX 工艺清单")

参数

processDocument 要添加的工艺文档文件路径

◆ AttachProcessDocument() [2/2]

void NXOpen::PartMfg::Element::AttachProcessDocument ( const NXString & processDocument )

为工艺清单元素关联工艺文档
在NX2212.0.0版本中创建。

许可证要求：nx_mbpm_bill_of_proc ("NX 工艺清单")

参数

processDocument 要添加的工艺文档文件路径

◆ GetChildren()

void NXOpen::PartMfg::Element::GetChildren ( std::vector< NXOpen::PartMfg::Element * > & children )

获取元素的子元素
版本：NX2406.0.0

许可要求：无

参数

children 子元素

◆ GetElementDescription()

NXString NXOpen::PartMfg::Element::GetElementDescription ( )

获取元素在导航器中的描述

返回: 描述
版本：NX2306.0.0

许可要求：无

◆ GetElementExpandState()

bool NXOpen::PartMfg::Element::GetElementExpandState ( )

获取元素在导航器中的展开状态

返回: 节点的展开状态
版本：NX2312.0.0

许可要求：无

◆ GetElementSequence()

NXString NXOpen::PartMfg::Element::GetElementSequence ( )

获取元素在导航器中的序号

返回: 序号
版本：NX2306.0.0

许可要求：无

◆ GetElementType()

NXOpen::PartMfg::Element::ElementTypes NXOpen::PartMfg::Element::GetElementType ( )

获取元素类型

返回: 元素类型
版本：NX2212.0.0

许可要求：无

◆ GetSubtype()

NXString NXOpen::PartMfg::Element::GetSubtype ( )

获取元素子类型名称

返回: 元素子类型名称
版本：NX2406.0.0

许可要求：无

◆ GetSubtypeLibrarySourceSpecifiction()

NXString NXOpen::PartMfg::Element::GetSubtypeLibrarySourceSpecifiction ( )

获取子类型库源规格

返回: 子类型库源规格
版本：NX2406.0.0

许可要求：无

◆ GetWorkInstructionSpecification()

NXString NXOpen::PartMfg::Element::GetWorkInstructionSpecification ( )

获取作业指导书规范

返回: 作业指导书规范
创建于NX2406.0.0。

许可要求: 无

◆ GetWorkInstructionTemplateSpecification()

NXString NXOpen::PartMfg::Element::GetWorkInstructionTemplateSpecification ( )

获取作业指导书模板规格

返回: 作业指导书模板规格
版本：NX2406.0.0

许可要求：无

◆ OpenStyleSheetForReview()

NXOpen::Part * NXOpen::PartMfg::Element::OpenStyleSheetForReview ( )

打开样式表以供查看
版本：NX2212.0.0

许可要求：无

◆ RemoveProcessDocument() [1/2]

void NXOpen::PartMfg::Element::RemoveProcessDocument ( const char * processDocument )

从工艺清单元素中移除工艺文档
版本：NX2212.0.0

许可要求：nx_mbpm_bill_of_proc ("NX 工艺清单")

参数

processDocument 要移除的工艺文档文件路径

◆ RemoveProcessDocument() [2/2]

void NXOpen::PartMfg::Element::RemoveProcessDocument ( const NXString & processDocument )

从工艺清单元素中移除工艺文档
版本：NX2212.0.0

许可要求：nx_mbpm_bill_of_proc ("NX 工艺清单")

参数

processDocument 要移除的工艺文档文件路径

◆ SetElementDescription() [1/2]

void NXOpen::PartMfg::Element::SetElementDescription ( const char * description )

设置元素在导航器中的描述
版本：NX2306.0.0

许可要求：nx_mbpm_bill_of_proc ("NX 工艺清单")

参数

description 描述

◆ SetElementDescription() [2/2]

void NXOpen::PartMfg::Element::SetElementDescription ( const NXString & description )

设置元素在导航器中的描述
版本：NX2306.0.0

许可要求：nx_mbpm_bill_of_proc ("NX 工艺清单")

参数

description 描述

◆ SetElementExpandState()

void NXOpen::PartMfg::Element::SetElementExpandState ( bool expandState )

设置元素在导航器中的展开状态
版本：NX2312.0.0

许可要求：无

参数

expandState 节点的展开状态

◆ SetElementSequence() [1/2]

void NXOpen::PartMfg::Element::SetElementSequence ( const char * sequence )

设置元素在导航器中的序号
版本：NX2306.0.0

许可要求：nx_mbpm_bill_of_proc ("NX 工艺清单")

参数

sequence 序号

◆ SetElementSequence() [2/2]

void NXOpen::PartMfg::Element::SetElementSequence ( const NXString & sequence )

设置元素在导航器中的序号
版本：NX2306.0.0

许可要求：nx_mbpm_bill_of_proc ("NX 工艺清单")

参数

sequence 序号

◆ SetName() [1/2]

void NXOpen::PartMfg::Element::SetName ( const char * name )

virtual

设置元素名称
在NX2212.0.0版本中创建。

许可证要求：nx_mbpm_bill_of_proc ("NX 工艺清单")

参数

name 元素名称

重载 NXOpen::NXObject .

◆ SetName() [2/2]

void NXOpen::PartMfg::Element::SetName ( const NXString & name )

virtual

设置元素名称
在NX2212.0.0版本中创建。

许可证要求：nx_mbpm_bill_of_proc ("NX 工艺清单")

参数

name 元素名称

重载 NXOpen::NXObject .

◆ SetNextInSequence()

void NXOpen::PartMfg::Element::SetNextInSequence ( NXOpen::PartMfg::Element * nextElementInSequence )

设置序列中的下一个元素
在NX2212.0.0版本中创建。

许可证要求：nx_mbpm_bill_of_proc ("NX 工艺清单")

参数

nextElementInSequence 序列中的下一个元素

Public 类型

Public 成员函数

友元

额外继承的成员函数

详细描述

成员枚举类型说明

◆ ElementTypes

成员函数说明

◆ AttachProcessDocument() [1/2]

◆ AttachProcessDocument() [2/2]

◆ GetChildren()

◆ GetElementDescription()

◆ GetElementExpandState()

◆ GetElementSequence()

◆ GetElementType()

◆ GetSubtype()

◆ GetSubtypeLibrarySourceSpecifiction()

◆ GetWorkInstructionSpecification()

◆ GetWorkInstructionTemplateSpecification()

◆ OpenStyleSheetForReview()

◆ RemoveProcessDocument() [1/2]

◆ RemoveProcessDocument() [2/2]

◆ SetElementDescription() [1/2]

◆ SetElementDescription() [2/2]

◆ SetElementExpandState()

◆ SetElementSequence() [1/2]

◆ SetElementSequence() [2/2]

◆ SetName() [1/2]

◆ SetName() [2/2]

◆ SetNextInSequence()
