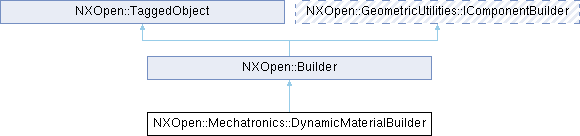

类 NXOpen::Mechatronics::DynamicMaterialBuilder 继承关系图:

Public 类型
enum	MaterialMode { MaterialModeBox , MaterialModeCylinder , MaterialModeUserDefined , MaterialModeAlongGuide , MaterialModeDynamicVariables }
enum	ShapeType { ShapeTypeAutomatic , ShapeTypeUserDefined }

Public 成员函数
NXOpen::Direction *	AxisVector ()
NXOpen::Expression *	BoxXlen ()
NXOpen::Expression *	BoxYlen ()
NXOpen::Expression *	BoxZlen ()
int	Category ()
	碰撞类别创建于NX2306.0.0。许可证要求：nx_mcd_core ("Mechatronics Concept Designer")
NXOpen::Expression *	CylinderHeight ()
NXOpen::Expression *	CylinderRadius ()
void	EvaluateGuideSection (const std::vector< NXOpen::NXObject * > &curves)
void	EvaluateSection (const std::vector< NXOpen::NXObject * > &curves)
NXOpen::SelectFaceList *	Faces ()
std::vector< NXOpen::NXObject * >	GetGuideCurves ()
std::vector< NXOpen::NXObject * >	GetSectionCurves ()
std::vector< NXOpen::NXObject * >	GetVariableExps ()
NXOpen::Expression *	GuideOffset ()
NXOpen::Direction *	GuideVector ()
NXOpen::Mechatronics::DynamicMaterialBuilder::MaterialMode	Mode ()
NXString	Name ()
NXOpen::Mechatronics::DynamicMaterialPointBuilder *	NewDrivePoint ()
NXOpen::Expression *	Offset ()
NXOpen::CoordinateSystem *	Orientation ()
NXOpen::Mechatronics::DynamicMaterialPointBuilderList *	PointList ()
NXOpen::Point *	PointOnGuide ()
void	SetAxisVector (NXOpen::Direction *axisVector)
void	SetCategory (int collisionCategory)
	碰撞类别创建于NX2306.0.0。许可证要求：nx_mcd_core ("Mechatronics Concept Designer")
void	SetFaces (const std::vector< NXOpen::NXObject * > &faces)
void	SetGuideCurves (const std::vector< NXOpen::NXObject * > &curves)
void	SetGuideVector (NXOpen::Direction *guideVector)
void	SetMode (NXOpen::Mechatronics::DynamicMaterialBuilder::MaterialMode type)
void	SetName (const char *name)
void	SetName (const NXString &name)
void	SetOrientation (NXOpen::CoordinateSystem *orientation)
void	SetPointOnGuide (NXOpen::Point *pointOnGuide)
void	SetSectionCurves (const std::vector< NXOpen::NXObject * > &curves)
void	SetShapeOption (NXOpen::Mechatronics::DynamicMaterialBuilder::ShapeType type)
void	SetSuperseded (NXOpen::NXObject *superseded)
void	SetVariableExps (const std::vector< NXOpen::NXObject * > &exps)
NXOpen::Mechatronics::DynamicMaterialBuilder::ShapeType	ShapeOption ()
NXOpen::Mechatronics::SelectRigidBody *	Superseded ()
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_DynamicMaterialBuilderBuilder

详细描述

动态材料构建器

表示 NXOpen::Mechatronics::DynamicMaterial 构建器。
要创建此类的新实例，请使用 NXOpen::Mechatronics::DynamicMaterialCollection::CreateDynamicMaterialBuilder

于 NX1980.0.0 中创建。

成员枚举类型说明

◆ MaterialMode

enum NXOpen::Mechatronics::DynamicMaterialBuilder::MaterialMode

动态材料类型。

枚举值
MaterialModeBox	盒形材料
MaterialModeCylinder	圆柱形材料
MaterialModeUserDefined	用户定义形状材料
MaterialModeAlongGuide	沿导轨材料
MaterialModeDynamicVariables	动态变量材料

◆ ShapeType

enum NXOpen::Mechatronics::DynamicMaterialBuilder::ShapeType

动态材料形状类型选项。

枚举值
ShapeTypeAutomatic	自动形状选项
ShapeTypeUserDefined	用户定义形状选项

成员函数说明

◆ AxisVector()

NXOpen::Direction * NXOpen::Mechatronics::DynamicMaterialBuilder::AxisVector ( )

获取指定的轴矢量。
于 NX1980.0.0 版本创建。

许可证要求：nx_mcd_core（“机电概念设计器”）

◆ BoxXlen()

NXOpen::Expression * NXOpen::Mechatronics::DynamicMaterialBuilder::BoxXlen ( )

获取长方体X方向长度。
于 NX1980.0.0 版本创建。

许可证要求：nx_mcd_core（“机电概念设计器”）

◆ BoxYlen()

NXOpen::Expression * NXOpen::Mechatronics::DynamicMaterialBuilder::BoxYlen ( )

获取长方体Y方向长度。
于 NX1980.0.0 版本创建。

许可证要求：nx_mcd_core（“机电概念设计器”）

◆ BoxZlen()

NXOpen::Expression * NXOpen::Mechatronics::DynamicMaterialBuilder::BoxZlen ( )

获取长方体Z方向长度。
于 NX1980.0.0 版本创建。

许可证要求：nx_mcd_core（“机电概念设计器”）

◆ Category()

int NXOpen::Mechatronics::DynamicMaterialBuilder::Category ( )

碰撞类别
创建于NX2306.0.0。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

返回

◆ CylinderHeight()

NXOpen::Expression * NXOpen::Mechatronics::DynamicMaterialBuilder::CylinderHeight ( )

获取圆柱体高度。
于 NX1980.0.0 版本创建。

许可证要求：nx_mcd_core（“机电概念设计器”）

◆ CylinderRadius()

NXOpen::Expression * NXOpen::Mechatronics::DynamicMaterialBuilder::CylinderRadius ( )

获取圆柱体半径。
于 NX1980.0.0 版本创建。

许可证要求：nx_mcd_core（“机电概念设计器”）

◆ EvaluateGuideSection()

void NXOpen::Mechatronics::DynamicMaterialBuilder::EvaluateGuideSection ( const std::vector< NXOpen::NXObject * > & curves )

评估导向曲线。如果没有复合曲线，则创建它，否则评估它。
于NX1980.0.0创建

许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）

参数

curves 曲线或边

◆ EvaluateSection()

void NXOpen::Mechatronics::DynamicMaterialBuilder::EvaluateSection ( const std::vector< NXOpen::NXObject * > & curves )

评估截面曲线。如果没有复合曲线，则创建它，否则评估它。
于NX1980.0.0创建

许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）

参数

curves 曲线或边

◆ Faces()

NXOpen::SelectFaceList * NXOpen::Mechatronics::DynamicMaterialBuilder::Faces ( )

获取面列表。可包含 NXOpen::Face 类型对象。
于 NX1980.0.0 版本创建。

许可证要求：nx_mcd_core（“机电概念设计器”）

◆ GetGuideCurves()

std::vector< NXOpen::NXObject * > NXOpen::Mechatronics::DynamicMaterialBuilder::GetGuideCurves ( )

获取沿导向模式的导向曲线

返回: 曲线或边
于NX1980.0.0创建

许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）

◆ GetSectionCurves()

std::vector< NXOpen::NXObject * > NXOpen::Mechatronics::DynamicMaterialBuilder::GetSectionCurves ( )

获取沿导向模式的截面曲线

返回: 曲线或边
于NX1980.0.0创建

许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）

◆ GetVariableExps()

std::vector< NXOpen::NXObject * > NXOpen::Mechatronics::DynamicMaterialBuilder::GetVariableExps ( )

获取“动态变量”模式的变量表达式

返回: 表达式
于NX1980.0.0创建

许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）

◆ GuideOffset()

NXOpen::Expression * NXOpen::Mechatronics::DynamicMaterialBuilder::GuideOffset ( )

返回沿导向模式的偏移值
于NX1980.0.0创建

许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）

◆ GuideVector()

NXOpen::Direction * NXOpen::Mechatronics::DynamicMaterialBuilder::GuideVector ( )

返回导向线方向矢量
于NX1980.0.0创建

许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）

◆ Mode()

NXOpen::Mechatronics::DynamicMaterialBuilder::MaterialMode NXOpen::Mechatronics::DynamicMaterialBuilder::Mode ( )

获取动态材料类型。
于 NX1980.0.0 版本创建。

许可证要求：nx_mcd_core（“机电概念设计器”）

◆ Name()

NXString NXOpen::Mechatronics::DynamicMaterialBuilder::Name ( )

返回对象名称。
于NX1980.0.0创建

许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）

◆ NewDrivePoint()

NXOpen::Mechatronics::DynamicMaterialPointBuilder * NXOpen::Mechatronics::DynamicMaterialBuilder::NewDrivePoint ( )

创建一个 NXOpen::Mechatronics::DynamicMaterialPointBuilder 对象。
于NX1980.0.0创建

许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）

◆ Offset()

NXOpen::Expression * NXOpen::Mechatronics::DynamicMaterialBuilder::Offset ( )

返回用户定义模式的偏移值
于NX1980.0.0创建

许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）

◆ Orientation()

NXOpen::CoordinateSystem * NXOpen::Mechatronics::DynamicMaterialBuilder::Orientation ( )

获取定向坐标系。
于 NX1980.0.0 版本创建。

许可证要求：nx_mcd_core（“机电概念设计器”）

◆ PointList()

NXOpen::Mechatronics::DynamicMaterialPointBuilderList * NXOpen::Mechatronics::DynamicMaterialBuilder::PointList ( )

返回包含驱动点的列表。
于NX1980.0.0创建

许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）

◆ PointOnGuide()

NXOpen::Point * NXOpen::Mechatronics::DynamicMaterialBuilder::PointOnGuide ( )

获取引导线上的选定点。
于 NX1980.0.0 版本创建。

许可证要求：nx_mcd_core（“机电概念设计器”）

◆ SetAxisVector()

void NXOpen::Mechatronics::DynamicMaterialBuilder::SetAxisVector ( NXOpen::Direction * axisVector )

设置指定的轴矢量。
于 NX1980.0.0 版本创建。

许可证要求：nx_mcd_core（“机电概念设计器”）

参数

axisVector 轴矢量

◆ SetCategory()

void NXOpen::Mechatronics::DynamicMaterialBuilder::SetCategory ( int collisionCategory )

碰撞类别
创建于NX2306.0.0。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

设置

参数

collisionCategory 碰撞类别

◆ SetFaces()

void NXOpen::Mechatronics::DynamicMaterialBuilder::SetFaces ( const std::vector< NXOpen::NXObject * > & faces )

设置面列表。
于 NX1980.0.0 版本创建。

许可证要求：nx_mcd_core（“机电概念设计器”）

参数

faces 面列表

◆ SetGuideCurves()

void NXOpen::Mechatronics::DynamicMaterialBuilder::SetGuideCurves ( const std::vector< NXOpen::NXObject * > & curves )

设置沿导向模式的导向曲线
于NX1980.0.0创建

许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）

参数

curves 曲线或边

◆ SetGuideVector()

void NXOpen::Mechatronics::DynamicMaterialBuilder::SetGuideVector ( NXOpen::Direction * guideVector )

设置导向线方向矢量
于NX1980.0.0创建

许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）

参数

guideVector 导向矢量

◆ SetMode()

void NXOpen::Mechatronics::DynamicMaterialBuilder::SetMode ( NXOpen::Mechatronics::DynamicMaterialBuilder::MaterialMode type )

设置动态材料类型。
于 NX1980.0.0 版本创建。

许可证要求：nx_mcd_core（“机电概念设计器”）

参数

type 类型

◆ SetName() [1/2]

void NXOpen::Mechatronics::DynamicMaterialBuilder::SetName ( const char * name )

设置对象名称。
创建于NX1980.0.0。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

name 名称

◆ SetName() [2/2]

void NXOpen::Mechatronics::DynamicMaterialBuilder::SetName ( const NXString & name )

设置对象名称。
创建于NX1980.0.0。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

name 名称

◆ SetOrientation()

void NXOpen::Mechatronics::DynamicMaterialBuilder::SetOrientation ( NXOpen::CoordinateSystem * orientation )

设置定向坐标系。
于 NX1980.0.0 版本创建。

许可证要求：nx_mcd_core（“机电概念设计器”）

参数

orientation 定向坐标系

◆ SetPointOnGuide()

void NXOpen::Mechatronics::DynamicMaterialBuilder::SetPointOnGuide ( NXOpen::Point * pointOnGuide )

设置导向线上的选中点
于NX1980.0.0创建

许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）

参数

pointOnGuide 导向线上的点

◆ SetSectionCurves()

void NXOpen::Mechatronics::DynamicMaterialBuilder::SetSectionCurves ( const std::vector< NXOpen::NXObject * > & curves )

设置沿导向模式的截面曲线
于NX1980.0.0创建

许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）

参数

curves 曲线或边

◆ SetShapeOption()

void NXOpen::Mechatronics::DynamicMaterialBuilder::SetShapeOption ( NXOpen::Mechatronics::DynamicMaterialBuilder::ShapeType type )

设置动态材料形状类型。
于 NX1980.0.0 版本创建。

许可证要求：nx_mcd_core（“机电概念设计器”）

参数

type 类型

◆ SetSuperseded()

void NXOpen::Mechatronics::DynamicMaterialBuilder::SetSuperseded ( NXOpen::NXObject * superseded )

设置被替换的对象。
于 NX1980.0.0 中创建。

许可要求：nx_mcd_core（"Mechatronics Concept Designer"）

参数

superseded 被替换对象

◆ SetVariableExps()

void NXOpen::Mechatronics::DynamicMaterialBuilder::SetVariableExps ( const std::vector< NXOpen::NXObject * > & exps )

设置“动态变量”模式的变量表达式
于NX1980.0.0创建

许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）

参数

exps 表达式

◆ ShapeOption()

NXOpen::Mechatronics::DynamicMaterialBuilder::ShapeType NXOpen::Mechatronics::DynamicMaterialBuilder::ShapeOption ( )

获取动态材料形状类型。
于 NX1980.0.0 版本创建。

许可证要求：nx_mcd_core（“机电概念设计器”）

◆ Superseded()

NXOpen::Mechatronics::SelectRigidBody * NXOpen::Mechatronics::DynamicMaterialBuilder::Superseded ( )

返回被替换的刚体。该刚体可以是 NXOpen::Mechatronics::RigidBody 。
于 NX1980.0.0 中创建。

许可要求：nx_mcd_core（"Mechatronics Concept Designer"）
