NXOpen::Diagramming::PortBuilder类 参考

端口构建器 更多...

#include <Diagramming_PortBuilder.hxx>

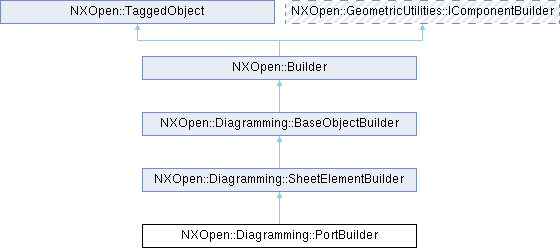

类 NXOpen::Diagramming::PortBuilder 继承关系图:

Public 成员函数
bool	CanAnotherConnectionBeAdded ()
NXOpen::Diagramming::Direction	Direction ()
void	GetAllowedParentSides (bool *isAllowedLeftSide, bool *isAllowedRightSide, bool *isAllowedUpSide, bool *isAllowedDownSide)
std::vector< NXOpen::Diagramming::Connection * >	GetConnections ()
NXOpen::Diagramming::ConnectableElement *	GetOwningConnectableElement ()
bool	IsNumberOfConnectionInfinite ()
int	NumberAllowedConnections ()
bool	Pinned ()
NXOpen::Diagramming::Port *	Proxy ()
void	SetDirection (NXOpen::Diagramming::Direction direction)
void	SetNumberAllowedConnections (int numberAllowedConnections)
void	SetPinned (bool isPinned)
void	SetProxy (NXOpen::Diagramming::Port *proxy)
Public 成员函数 继承自 NXOpen::Diagramming::SheetElementBuilder
void	GetAllowedTransformations (bool *isAllowedTranslation, bool *isAllowedRotation, bool *isAllowedScale, bool *isAllowedShear)
void	GetMinNodeSize (std::vector< double > &sizeValues)
double	Height ()
NXOpen::Diagramming::DiagrammingSizingpolicy	HeightPolicy ()
bool	Internal ()
NXOpen::Diagramming::Annotation *	Label ()
NXString	LabelName ()
NXOpen::Diagramming::LocationBuilder *	Location ()
NXOpen::Diagramming::DiagrammingLocationstyle	LocationStyle ()
bool	MirrorX ()
bool	MirrorY ()
NXOpen::Diagramming::SheetElement *	Owner ()
NXOpen::Diagramming::Sheet *	OwningSheet ()
NXOpen::Diagramming::RenderingPropertiesBuilder *	RenderingProperties ()
NXOpen::Diagramming::SheetElementBuilder::ResizeOptionType	ResizeOption ()
double	Rotation ()
void	SetHeight (double height)
void	SetHeightPolicy (NXOpen::Diagramming::DiagrammingSizingpolicy heightPolicy)
void	SetLabelName (const char *labelname)
void	SetLabelName (const NXString &labelname)
void	SetLocationStyle (NXOpen::Diagramming::DiagrammingLocationstyle locationStyle)
void	SetMinNodeSize (const std::vector< double > &sizeValues)
void	SetMirrorX (bool mirrorX)
void	SetMirrorY (bool mirrorY)
void	SetOwner (NXOpen::Diagramming::SheetElement *owner)
void	SetOwningSheet (NXOpen::Diagramming::Sheet *owningSheet)
void	SetResizeOption (NXOpen::Diagramming::SheetElementBuilder::ResizeOptionType resizeOption)
void	SetRotation (double angle)
void	SetWidth (double width)
void	SetWidthPolicy (NXOpen::Diagramming::DiagrammingSizingpolicy widthPolicy)
void	SetX (double x)
void	SetY (double y)
void	SetZDepth (int zDepth)
NXOpen::Diagramming::SheetElement *	SourceElement ()
bool	UpToDate ()
bool	Visible ()
double	Width ()
NXOpen::Diagramming::DiagrammingSizingpolicy	WidthPolicy ()
double	X ()
double	Y ()
int	ZDepth ()
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_PortBuilderBuilder

额外继承的成员函数
Public 类型 继承自 NXOpen::Diagramming::SheetElementBuilder
enum	ResizeOptionType {   ResizeOptionTypeAnyDirection , ResizeOptionTypeOnAnchor , ResizeOptionTypeSameRatio , ResizeOptionTypeSameRationOnCorner ,   ResizeOptionTypeSameRatioOnEdge }

详细描述

端口构建器

表示PortBuilder。
要创建此类的新实例，请使用 NXOpen::Diagramming::PortCollection::CreatePortBuilder

创建于NX10.0.0.

成员函数说明

CanAnotherConnectionBeAdded()

bool NXOpen::Diagramming::PortBuilder::CanAnotherConnectionBeAdded

(

)

获取是否可以添加另一个连接。
创建于NX10.0.0.

许可证要求：无

Direction()

NXOpen::Diagramming::Direction NXOpen::Diagramming::PortBuilder::Direction

(

)

返回端口的方向。
创建于NX10.0.0.

许可证要求：无

GetAllowedParentSides()

void NXOpen::Diagramming::PortBuilder::GetAllowedParentSides	(	bool *	isAllowedLeftSide,
		bool *	isAllowedRightSide,
		bool *	isAllowedUpSide,
		bool *	isAllowedDownSide )

获取允许的父侧边。
创建于NX10.0.0.

许可证要求：无

参数

isAllowedLeftSide	是否允许左侧
isAllowedRightSide	是否允许右侧
isAllowedUpSide	是否允许上侧
isAllowedDownSide	是否允许下侧

GetConnections()

std::vector< NXOpen::Diagramming::Connection * > NXOpen::Diagramming::PortBuilder::GetConnections

(

)

获取关联的连接。
创建于NX10.0.0.

许可证要求：无

GetOwningConnectableElement()

NXOpen::Diagramming::ConnectableElement * NXOpen::Diagramming::PortBuilder::GetOwningConnectableElement

(

)

获取所有者可连接元素。
创建于NX10.0.0.

许可证要求：无

IsNumberOfConnectionInfinite()

bool NXOpen::Diagramming::PortBuilder::IsNumberOfConnectionInfinite

(

)

获取连接引用数量是否无限。如果为true，则数量无限。
创建于NX10.0.0.

许可证要求：无

NumberAllowedConnections()

int NXOpen::Diagramming::PortBuilder::NumberAllowedConnections

(

)

返回端口允许引用的最大连接数。
创建于NX10.0.0.

许可证要求：无

Pinned()

bool NXOpen::Diagramming::PortBuilder::Pinned

(

)

返回指示端口是否已固定的标志。如果为true，端口已固定且无法移动。
创建于NX10.0.0.

许可证要求：无

Proxy()

NXOpen::Diagramming::Port * NXOpen::Diagramming::PortBuilder::Proxy

(

)

返回超级节点内部端口的代理端口。
创建于NX10.0.0.

许可证要求：无

SetDirection()

void NXOpen::Diagramming::PortBuilder::SetDirection

(

NXOpen::Diagramming::Direction

direction

)

设置端口的方向。
创建于NX10.0.0.

许可证要求：无

参数

direction

方向

SetNumberAllowedConnections()

void NXOpen::Diagramming::PortBuilder::SetNumberAllowedConnections

(

int

numberAllowedConnections

)

设置端口允许引用的最大连接数。
创建于NX10.0.0.

许可证要求：无

参数

numberAllowedConnections

允许的连接数

SetPinned()

void NXOpen::Diagramming::PortBuilder::SetPinned

(

bool

isPinned

)

设置指示端口是否已固定的标志。如果为true，端口已固定且无法移动。
创建于NX10.0.0.

许可证要求：无

参数

isPinned

是否已固定

SetProxy()

void NXOpen::Diagramming::PortBuilder::SetProxy

(

NXOpen::Diagramming::Port *

proxy

)

设置超级节点内部端口的代理端口。
创建于NX10.0.0.

许可证要求：无

参数

proxy

代理
