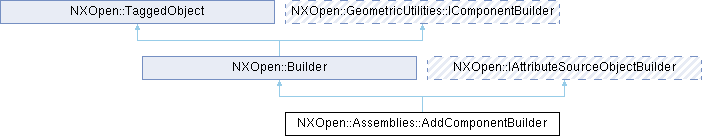

类 NXOpen::Assemblies::AddComponentBuilder 继承关系图:

Public 类型
enum	CamComponentType { CamComponentTypeTarget , CamComponentTypeResource , CamComponentTypeWorkpiece }
enum	LocationType { LocationTypeSnap , LocationTypeWorkPartAbsolute , LocationTypeDisplayedPartAbsolute , LocationTypeDisplayedPartWCS }

Public 成员函数
bool	AllowMultipleAssemblyLocations ()
virtual NXOpen::ErrorList *	AutoAssignAttributes (const std::vector< NXOpen::NXObject * > &objects)
virtual NXOpen::ErrorList *	AutoAssignAttributesWithNamingPattern (const std::vector< NXOpen::NXObject * > &objects, const std::vector< NXOpen::NXObject * > &properties)
NXString	ComponentName ()
virtual NXOpen::NXObject *	CreateAttributeTitleToNamingPatternMap (std::vector< NXString > &attributeTitles, std::vector< NXString > &titlePatterns)
NXString	DesignElementType ()
NXOpen::FileNew *	FileNewDescriptor ()
void	GetAllProductInterfaceObjects (std::vector< NXOpen::Assemblies::ProductInterface::InterfaceObject * > &productInterfaceObjects)
NXOpen::Assemblies::AddComponentBuilder::CamComponentType	GetCamComponentType ()
NXOpen::Assemblies::ProductInterface::InterfaceObject *	GetComponentAnchor ()
int	GetCount ()
void	GetInitialLocationAndOrientation (NXOpen::Point initialLocation, NXOpen::CoordinateSystem initialOrientation)
NXOpen::Assemblies::AddComponentBuilder::LocationType	GetInitialLocationType ()
virtual void	GetItemNamingRulePatterns (NXOpen::NXObject *object, std::vector< NXString > &patternList)
virtual void	GetItemRevisionNamingRules (NXOpen::NXObject *object, std::vector< NXString > &revOptions)
bool	GetKeepConstraintsOption ()
void	GetLogicalObjects (std::vector< NXOpen::PDM::LogicalObject * > &logicalObjects)
void	GetLogicalObjectsHavingUnassignedRequiredAttributes (std::vector< NXOpen::PDM::LogicalObject * > &logicalObjects)
NXOpen::ErrorList *	GetOperationFailures ()
void	GetPartsToAdd (std::vector< NXOpen::BasePart * > &partsToUse)
bool	GetScatterOption ()
int	Layer ()
void	OrientToWCS ()
NXString	ReferenceSet ()
void	RemoveAddedComponents ()
void	RemovePartsFromSelection (const std::vector< NXOpen::BasePart * > &partsToRemove)
void	ResetPartsToAdd ()
void	ResetToSnapped ()
void	ReverseZDirection ()
void	RotateAlongZDirection ()
void	SetAllowMultipleAssemblyLocations (bool allow)
void	SetCamComponentType (NXOpen::Assemblies::AddComponentBuilder::CamComponentType camCompType)
void	SetComponentAnchor (NXOpen::Assemblies::ProductInterface::InterfaceObject *componentAnchor)
void	SetComponentName (const char *componentName)
void	SetComponentName (const NXString &componentName)
void	SetCount (int count)
void	SetDesignElementType (const char *deType)
void	SetDesignElementType (const NXString &deType)
void	SetInitialLocationAndOrientation (const NXOpen::Point3d &point, const NXOpen::Matrix3x3 &orientation)
void	SetInitialLocationAndOrientation (NXOpen::Point initialLocation, NXOpen::CoordinateSystem initialOrientation)
void	SetInitialLocationType (NXOpen::Assemblies::AddComponentBuilder::LocationType locationType)
void	SetKeepConstraintsOption (bool keepConstraintsOption)
void	SetLayer (int layer)
void	SetPartsToAdd (const std::vector< NXOpen::BasePart * > &partsToUse)
void	SetPendingInstance (NXOpen::NXObject *pendingInstance)
void	SetReferenceSet (const char *referenceSet)
void	SetReferenceSet (const NXString &referenceSet)
void	SetScatterOption (bool scatterOption)
void	SetSynchDisplayProperties (bool synchDisplayProperties)
void	SetUseReferenceSetAndApplyInitialLocation (bool useRefSetCSYS)
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_AddComponentBuilderBuilder

详细描述

添加组件构建器

表示在当前上下文中执行添加现有组件操作的构建器类。上下文可以是装配体或4GD。
要创建此类的新实例，请使用 NXOpen::Assemblies::AssemblyManager::CreateAddComponentBuilder

创建于 NX12.0.0.

成员枚举类型说明

◆ CamComponentType

enum NXOpen::Assemblies::AddComponentBuilder::CamComponentType

表示制造模式下添加组件期间可用的CAM组件类型

枚举值
CamComponentTypeTarget	目标类型
CamComponentTypeResource	资源类型
CamComponentTypeWorkpiece	工件类型

◆ LocationType

enum NXOpen::Assemblies::AddComponentBuilder::LocationType

表示添加组件期间可用的初始位置类型

枚举值
LocationTypeSnap	捕捉作为初始位置类型
LocationTypeWorkPartAbsolute	工作部件的绝对坐标系作为初始位置类型
LocationTypeDisplayedPartAbsolute	显示部件的绝对坐标系作为初始位置类型
LocationTypeDisplayedPartWCS	工作坐标系作为初始位置类型

成员函数说明

◆ AllowMultipleAssemblyLocations()

bool NXOpen::Assemblies::AddComponentBuilder::AllowMultipleAssemblyLocations ( )

获取添加组件时是否允许多个装配位置选项。
创建于NX1980.0.0。

许可要求：装配 ("ASSEMBLIES MODULE")

◆ AutoAssignAttributes()

virtual NXOpen::ErrorList * NXOpen::Assemblies::AddComponentBuilder::AutoAssignAttributes ( const std::vector< NXOpen::NXObject * > & objects )

virtual

为给定的对象数组自动分配属性，并返回未能自动分配属性的对象数组。
创建于 NX8.5.0。

许可要求：无

参数

objects 对象

实现了 NXOpen::IAttributeSourceObjectBuilder.

◆ AutoAssignAttributesWithNamingPattern()

virtual NXOpen::ErrorList * NXOpen::Assemblies::AddComponentBuilder::AutoAssignAttributesWithNamingPattern	(	const std::vector< NXOpen::NXObject * > &	objects,
		const std::vector< NXOpen::NXObject * > &	properties )

virtual

为给定对象自动分配属性，并返回未能自动分配属性的对象数组。属性需要使用 CreateAttributeTitleToNamingPatternMap 创建。
创建于 NX12.0.0。

许可要求：无

参数

objects	对象
properties	属性

实现了 NXOpen::IAttributeSourceObjectBuilder.

◆ ComponentName()

NXString NXOpen::Assemblies::AddComponentBuilder::ComponentName ( )

返回要添加组件的组件名称。
创建于NX12.0.0.

许可要求：无

◆ CreateAttributeTitleToNamingPatternMap()

virtual NXOpen::NXObject * NXOpen::Assemblies::AddComponentBuilder::CreateAttributeTitleToNamingPatternMap	(	std::vector< NXString > &	attributeTitles,
		std::vector< NXString > &	titlePatterns )

virtual

创建属性标题到其对应命名规则的映射对象。
创建于 NX12.0.0。

许可要求：无

参数

attributeTitles	属性标题
titlePatterns	标题模式

实现了 NXOpen::IAttributeSourceObjectBuilder.

◆ DesignElementType()

NXString NXOpen::Assemblies::AddComponentBuilder::DesignElementType ( )

返回添加组件的类型
创建于NX12.0.0.

许可要求：无

◆ FileNewDescriptor()

NXOpen::FileNew * NXOpen::Assemblies::AddComponentBuilder::FileNewDescriptor ( )

返回用于在4GD中识别已添加组件的文件新建描述符。
创建于NX12.0.0。

许可要求：无

◆ GetAllProductInterfaceObjects()

void NXOpen::Assemblies::AddComponentBuilder::GetAllProductInterfaceObjects ( std::vector< NXOpen::Assemblies::ProductInterface::InterfaceObject * > & productInterfaceObjects )

返回所有可用的产品接口对象（按名称排序）。其中之一可用作组件锚点。
创建于NX12.0.0。

许可要求：无

参数

productInterfaceObjects productinterfaceobjects

◆ GetCamComponentType()

NXOpen::Assemblies::AddComponentBuilder::CamComponentType NXOpen::Assemblies::AddComponentBuilder::GetCamComponentType ( )

在添加组件期间获取CAM组件类型。
创建于NX12.0.2。

许可要求：无

◆ GetComponentAnchor()

NXOpen::Assemblies::ProductInterface::InterfaceObject * NXOpen::Assemblies::AddComponentBuilder::GetComponentAnchor ( )

返回用于添加组件的组件锚点。
创建于NX12.0.0。

许可要求：无

◆ GetCount()

int NXOpen::Assemblies::AddComponentBuilder::GetCount ( )

获取要添加的组件数量。
创建于NX12.0.0。

许可要求：无

◆ GetInitialLocationAndOrientation()

void NXOpen::Assemblies::AddComponentBuilder::GetInitialLocationAndOrientation	(	NXOpen::Point **	initialLocation,
		NXOpen::CoordinateSystem **	initialOrientation )

返回用于添加组件的位置和方向。
创建于NX12.0.0。

许可要求：无

参数

initialLocation	初始位置
initialOrientation	初始方向

◆ GetInitialLocationType()

NXOpen::Assemblies::AddComponentBuilder::LocationType NXOpen::Assemblies::AddComponentBuilder::GetInitialLocationType ( )

获取添加组件时的初始位置类型。
创建于NX12.0.0。

许可要求：无

◆ GetItemNamingRulePatterns()

virtual void NXOpen::Assemblies::AddComponentBuilder::GetItemNamingRulePatterns	(	NXOpen::NXObject *	object,
		std::vector< NXString > &	patternList )

virtual

获取给定逻辑对象的可用项命名规则模式。逻辑对象应使用 NXOpen::PDM::PartOperationBuilder::CreateLogicalObjects 创建。有效的命名规则模式将存储在 patternList 中。使用时，为 CreateAttributeTitleToNamingPatternMap 设置 attributeTitles = "DB_PART_NO" 和 titlePatterns = patternList(index)。
创建于 NX2306.0.0。

许可要求：无

参数

object	对象
patternList	模式列表

实现了 NXOpen::IAttributeSourceObjectBuilder.

◆ GetItemRevisionNamingRules()

virtual void NXOpen::Assemblies::AddComponentBuilder::GetItemRevisionNamingRules	(	NXOpen::NXObject *	object,
		std::vector< NXString > &	revOptions )

virtual

获取给定逻辑对象的可用项修订命名规则修订 ID。逻辑对象应使用 NXOpen::PDM::PartOperationBuilder::CreateLogicalObjects 创建。有效的修订 ID 将存储在 revOptions 中，并可以使用 NXOpen::AttributePropertiesBaseBuilder 进行设置。使用时，设置 Title = "DB_PART_REV" 和 StringValue = revOptions(index)。
创建于 NX2306.0.0。

许可要求：无

参数

object	对象
revOptions	修订选项

实现了 NXOpen::IAttributeSourceObjectBuilder.

◆ GetKeepConstraintsOption()

bool NXOpen::Assemblies::AddComponentBuilder::GetKeepConstraintsOption ( )

获取已添加组件的保持约束选项。
创建于NX12.0.0。

许可要求：无

◆ GetLogicalObjects()

void NXOpen::Assemblies::AddComponentBuilder::GetLogicalObjects ( std::vector< NXOpen::PDM::LogicalObject * > & logicalObjects )

返回预创建对象。
创建于NX12.0.0。

许可要求：无

参数

logicalObjects logicalobjects

◆ GetLogicalObjectsHavingUnassignedRequiredAttributes()

void NXOpen::Assemblies::AddComponentBuilder::GetLogicalObjectsHavingUnassignedRequiredAttributes ( std::vector< NXOpen::PDM::LogicalObject * > & logicalObjects )

返回具有未分配必需属性的预创建对象。
创建于NX12.0.0。

许可要求：无

参数

logicalObjects logicalobjects

◆ GetOperationFailures()

NXOpen::ErrorList * NXOpen::Assemblies::AddComponentBuilder::GetOperationFailures ( )

返回添加组件操作失败信息。
创建于NX12.0.0。

许可要求：无

◆ GetPartsToAdd()

void NXOpen::Assemblies::AddComponentBuilder::GetPartsToAdd ( std::vector< NXOpen::BasePart * > & partsToUse )

返回用于添加组件的部件
创建于NX12.0.0.

许可要求：无

参数

partsToUse partstouse

◆ GetScatterOption()

bool NXOpen::Assemblies::AddComponentBuilder::GetScatterOption ( )

获取已添加组件的散布选项。
创建于NX12.0.0。

许可要求：无

◆ Layer()

int NXOpen::Assemblies::AddComponentBuilder::Layer ( )

返回要添加组件的图层。
创建于NX12.0.0.

许可要求：无

◆ OrientToWCS()

void NXOpen::Assemblies::AddComponentBuilder::OrientToWCS ( )

将添加的组件定向到工作坐标系。
创建于NX12.0.0。

许可要求：装配（"ASSEMBLIES MODULE"）

◆ ReferenceSet()

NXString NXOpen::Assemblies::AddComponentBuilder::ReferenceSet ( )

返回要添加组件的引用集。
创建于NX12.0.0.

许可要求：无

◆ RemoveAddedComponents()

void NXOpen::Assemblies::AddComponentBuilder::RemoveAddedComponents ( )

移除通过添加组件功能添加的组件。
创建于NX12.0.0。

许可要求：装配 ("ASSEMBLIES MODULE")

◆ RemovePartsFromSelection()

void NXOpen::Assemblies::AddComponentBuilder::RemovePartsFromSelection ( const std::vector< NXOpen::BasePart * > & partsToRemove )

从选定的部件列表中移除指定的部件
创建于NX1847.0.0.

许可要求：assemblies ("装配模块")

参数

partsToRemove partstoremove

◆ ResetPartsToAdd()

void NXOpen::Assemblies::AddComponentBuilder::ResetPartsToAdd ( )

重置为添加组件操作指定的部件列表。
创建于 NX2206.0.0。

许可要求：装配 ("ASSEMBLIES MODULE")

◆ ResetToSnapped()

void NXOpen::Assemblies::AddComponentBuilder::ResetToSnapped ( )

将组件重置到捕捉的位置和方向。
创建于NX12.0.0。

许可要求：装配（"ASSEMBLIES MODULE"）

◆ ReverseZDirection()

void NXOpen::Assemblies::AddComponentBuilder::ReverseZDirection ( )

反转已添加组件的Z方向。
创建于NX12.0.0。

许可要求：装配（"ASSEMBLIES MODULE"）

◆ RotateAlongZDirection()

void NXOpen::Assemblies::AddComponentBuilder::RotateAlongZDirection ( )

沿Z方向将添加的组件旋转90度。
创建于NX12.0.0。

许可要求：装配（"ASSEMBLIES MODULE"）

◆ SetAllowMultipleAssemblyLocations()

void NXOpen::Assemblies::AddComponentBuilder::SetAllowMultipleAssemblyLocations ( bool allow )

设置添加组件时允许多个装配位置的选项。
创建于NX1980.0.0。

许可要求：装配（"ASSEMBLIES MODULE"）

参数

allow allow

◆ SetCamComponentType()

void NXOpen::Assemblies::AddComponentBuilder::SetCamComponentType ( NXOpen::Assemblies::AddComponentBuilder::CamComponentType camCompType )

在添加组件期间设置CAM组件类型。
创建于NX12.0.2。

许可要求：装配（"ASSEMBLIES MODULE"）

参数

camCompType camcomptype

◆ SetComponentAnchor()

void NXOpen::Assemblies::AddComponentBuilder::SetComponentAnchor ( NXOpen::Assemblies::ProductInterface::InterfaceObject * componentAnchor )

设置用于添加组件的组件锚点。
创建于NX12.0.0。

许可要求：装配（"ASSEMBLIES MODULE"）

参数

componentAnchor componentanchor

◆ SetComponentName() [1/2]

void NXOpen::Assemblies::AddComponentBuilder::SetComponentName ( const char * componentName )

设置要添加组件的组件名称。
创建于NX12.0.0.

许可要求：assemblies ("装配模块")

参数

componentName componentname

◆ SetComponentName() [2/2]

void NXOpen::Assemblies::AddComponentBuilder::SetComponentName ( const NXString & componentName )

设置要添加组件的组件名称。
创建于NX12.0.0.

许可要求：assemblies ("装配模块")

参数

componentName componentname

◆ SetCount()

void NXOpen::Assemblies::AddComponentBuilder::SetCount ( int count )

设置要添加的组件数量。
创建于NX12.0.0。

许可要求：装配 ("ASSEMBLIES MODULE")

参数

count 数量

◆ SetDesignElementType() [1/2]

void NXOpen::Assemblies::AddComponentBuilder::SetDesignElementType ( const char * deType )

设置添加组件的类型
创建于NX12.0.0.

许可要求：nx_4gd_integration ("第四代设计")

参数

deType detype

◆ SetDesignElementType() [2/2]

void NXOpen::Assemblies::AddComponentBuilder::SetDesignElementType ( const NXString & deType )

设置添加组件的类型
创建于NX12.0.0.

许可要求：nx_4gd_integration ("第四代设计")

参数

deType detype

◆ SetInitialLocationAndOrientation() [1/2]

void NXOpen::Assemblies::AddComponentBuilder::SetInitialLocationAndOrientation	(	const NXOpen::Point3d &	point,
		const NXOpen::Matrix3x3 &	orientation )

设置用于添加组件的位置和方向。方向是可选的，用户可以传入NULL。
创建于NX12.0.0。

许可要求：装配 ("ASSEMBLIES MODULE")

参数

point	点
orientation	方向

◆ SetInitialLocationAndOrientation() [2/2]

void NXOpen::Assemblies::AddComponentBuilder::SetInitialLocationAndOrientation	(	NXOpen::Point *	initialLocation,
		NXOpen::CoordinateSystem *	initialOrientation )

设置用于添加组件的位置和方向。方向是可选的，用户可以传入NULL。
创建于NX12.0.0。

许可要求：装配 ("ASSEMBLIES MODULE")

参数

initialLocation	初始位置
initialOrientation	初始方向

◆ SetInitialLocationType()

void NXOpen::Assemblies::AddComponentBuilder::SetInitialLocationType ( NXOpen::Assemblies::AddComponentBuilder::LocationType locationType )

设置添加组件时的初始位置类型。
创建于NX12.0.0。

许可要求：装配 ("ASSEMBLIES MODULE")

参数

locationType 位置类型

◆ SetKeepConstraintsOption()

void NXOpen::Assemblies::AddComponentBuilder::SetKeepConstraintsOption ( bool keepConstraintsOption )

设置已添加组件的保持约束选项。
创建于NX12.0.0。

许可要求：装配（"ASSEMBLIES MODULE"）

参数

keepConstraintsOption keepconstraintsoption

◆ SetLayer()

void NXOpen::Assemblies::AddComponentBuilder::SetLayer ( int layer )

设置要添加组件的图层。
创建于NX12.0.0.

许可要求：assemblies ("装配模块")

参数

layer layer

◆ SetPartsToAdd()

void NXOpen::Assemblies::AddComponentBuilder::SetPartsToAdd ( const std::vector< NXOpen::BasePart * > & partsToUse )

设置用于添加组件的部件
创建于NX12.0.0.

许可要求：assemblies ("装配模块")

参数

partsToUse partstouse

◆ SetPendingInstance()

void NXOpen::Assemblies::AddComponentBuilder::SetPendingInstance ( NXOpen::NXObject * pendingInstance )

设置管理挂起组件时在实例创建时分配挂起实例。
创建于 NX1899.0.0。

许可要求：装配 ("ASSEMBLIES MODULE")

参数

pendingInstance 挂起实例

◆ SetReferenceSet() [1/2]

void NXOpen::Assemblies::AddComponentBuilder::SetReferenceSet ( const char * referenceSet )

设置要添加组件的引用集。
创建于NX12.0.0.

许可要求：assemblies ("装配模块")

参数

referenceSet referenceset

◆ SetReferenceSet() [2/2]

void NXOpen::Assemblies::AddComponentBuilder::SetReferenceSet ( const NXString & referenceSet )

设置要添加组件的引用集。
创建于NX12.0.0.

许可要求：assemblies ("装配模块")

参数

referenceSet referenceset

◆ SetScatterOption()

void NXOpen::Assemblies::AddComponentBuilder::SetScatterOption ( bool scatterOption )

设置已添加组件的散布选项。
创建于NX12.0.0。

许可要求：装配 ("ASSEMBLIES MODULE")

参数

scatterOption 散布选项

◆ SetSynchDisplayProperties()

void NXOpen::Assemblies::AddComponentBuilder::SetSynchDisplayProperties ( bool synchDisplayProperties )

设置与要添加的组件同步显示属性的选项。
创建于NX12.0.0。

许可要求：装配（"ASSEMBLIES MODULE"）

参数

synchDisplayProperties synchdisplayproperties

◆ SetUseReferenceSetAndApplyInitialLocation()

void NXOpen::Assemblies::AddComponentBuilder::SetUseReferenceSetAndApplyInitialLocation ( bool useRefSetCSYS )

启用旧版本部件中引用集关联的 CSYS 变换的使用，并将其应用于添加组件的位置。
创建于 NX2206.0.0。

许可要求：装配 ("ASSEMBLIES MODULE")

参数

useRefSetCSYS 使用引用集 CSYS

Public 类型

Public 成员函数

友元

详细描述

成员枚举类型说明

◆ CamComponentType

◆ LocationType

成员函数说明

◆ AllowMultipleAssemblyLocations()

◆ AutoAssignAttributes()

◆ AutoAssignAttributesWithNamingPattern()

◆ ComponentName()

◆ CreateAttributeTitleToNamingPatternMap()

◆ DesignElementType()

◆ FileNewDescriptor()

◆ GetAllProductInterfaceObjects()

◆ GetCamComponentType()

◆ GetComponentAnchor()

◆ GetCount()

◆ GetInitialLocationAndOrientation()

◆ GetInitialLocationType()

◆ GetItemNamingRulePatterns()

◆ GetItemRevisionNamingRules()

◆ GetKeepConstraintsOption()

◆ GetLogicalObjects()

◆ GetLogicalObjectsHavingUnassignedRequiredAttributes()

◆ GetOperationFailures()

◆ GetPartsToAdd()

◆ GetScatterOption()

◆ Layer()

◆ OrientToWCS()

◆ ReferenceSet()

◆ RemoveAddedComponents()

◆ RemovePartsFromSelection()

◆ ResetPartsToAdd()

◆ ResetToSnapped()

◆ ReverseZDirection()

◆ RotateAlongZDirection()

◆ SetAllowMultipleAssemblyLocations()

◆ SetCamComponentType()

◆ SetComponentAnchor()

◆ SetComponentName() [1/2]

◆ SetComponentName() [2/2]

◆ SetCount()

◆ SetDesignElementType() [1/2]

◆ SetDesignElementType() [2/2]

◆ SetInitialLocationAndOrientation() [1/2]

◆ SetInitialLocationAndOrientation() [2/2]

◆ SetInitialLocationType()

◆ SetKeepConstraintsOption()

◆ SetLayer()

◆ SetPartsToAdd()

◆ SetPendingInstance()

◆ SetReferenceSet() [1/2]

◆ SetReferenceSet() [2/2]

◆ SetScatterOption()

◆ SetSynchDisplayProperties()

◆ SetUseReferenceSetAndApplyInitialLocation()
