NXOpen::Diagramming::AnnotationBuilder类 参考

图表注释构建器 更多...

#include <Diagramming_AnnotationBuilder.hxx>

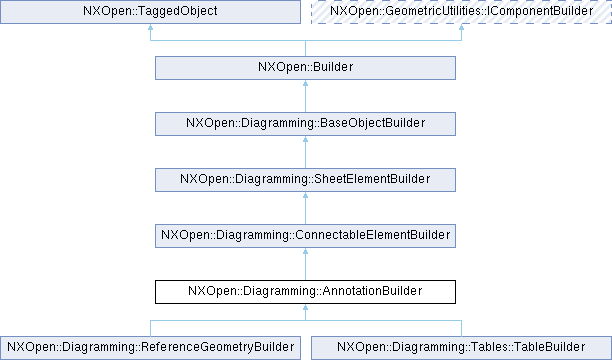

类 NXOpen::Diagramming::AnnotationBuilder 继承关系图:

Public 类型
enum	TextTypeOption { TextTypeOptionFixed , TextTypeOptionParametric }
Public 类型 继承自 NXOpen::Diagramming::SheetElementBuilder
enum	ResizeOptionType {   ResizeOptionTypeAnyDirection , ResizeOptionTypeOnAnchor , ResizeOptionTypeSameRatio , ResizeOptionTypeSameRationOnCorner ,   ResizeOptionTypeSameRatioOnEdge }

Public 成员函数
bool	BoundaryDisplay ()
NXOpen::Diagramming::DiagrammingAnnotationboundarytype	BoundaryType ()
NXOpen::Diagramming::FormattedStringBuilder *	FormattedStringBuilder ()
void	SetBoundaryDisplay (bool boundaryDisplay)
void	SetBoundaryType (NXOpen::Diagramming::DiagrammingAnnotationboundarytype boundaryType)
void	SetText (const char *strValue)
void	SetText (const NXString &strValue)
void	SetTextType (NXOpen::Diagramming::AnnotationBuilder::TextTypeOption textType)
NXString	Text ()
NXOpen::Diagramming::TextStyleBuilder *	TextStyleBuilder ()
NXOpen::Diagramming::AnnotationBuilder::TextTypeOption	TextType ()
Public 成员函数 继承自 NXOpen::Diagramming::ConnectableElementBuilder
std::vector< NXOpen::Diagramming::Port * >	GetAllPorts ()
std::vector< NXOpen::Diagramming::Port * >	GetPorts (NXOpen::Diagramming::Direction direction)
Public 成员函数 继承自 NXOpen::Diagramming::SheetElementBuilder
void	GetAllowedTransformations (bool *isAllowedTranslation, bool *isAllowedRotation, bool *isAllowedScale, bool *isAllowedShear)
void	GetMinNodeSize (std::vector< double > &sizeValues)
double	Height ()
NXOpen::Diagramming::DiagrammingSizingpolicy	HeightPolicy ()
bool	Internal ()
NXOpen::Diagramming::Annotation *	Label ()
NXString	LabelName ()
NXOpen::Diagramming::LocationBuilder *	Location ()
NXOpen::Diagramming::DiagrammingLocationstyle	LocationStyle ()
bool	MirrorX ()
bool	MirrorY ()
NXOpen::Diagramming::SheetElement *	Owner ()
NXOpen::Diagramming::Sheet *	OwningSheet ()
NXOpen::Diagramming::RenderingPropertiesBuilder *	RenderingProperties ()
NXOpen::Diagramming::SheetElementBuilder::ResizeOptionType	ResizeOption ()
double	Rotation ()
void	SetHeight (double height)
void	SetHeightPolicy (NXOpen::Diagramming::DiagrammingSizingpolicy heightPolicy)
void	SetLabelName (const char *labelname)
void	SetLabelName (const NXString &labelname)
void	SetLocationStyle (NXOpen::Diagramming::DiagrammingLocationstyle locationStyle)
void	SetMinNodeSize (const std::vector< double > &sizeValues)
void	SetMirrorX (bool mirrorX)
void	SetMirrorY (bool mirrorY)
void	SetOwner (NXOpen::Diagramming::SheetElement *owner)
void	SetOwningSheet (NXOpen::Diagramming::Sheet *owningSheet)
void	SetResizeOption (NXOpen::Diagramming::SheetElementBuilder::ResizeOptionType resizeOption)
void	SetRotation (double angle)
void	SetWidth (double width)
void	SetWidthPolicy (NXOpen::Diagramming::DiagrammingSizingpolicy widthPolicy)
void	SetX (double x)
void	SetY (double y)
void	SetZDepth (int zDepth)
NXOpen::Diagramming::SheetElement *	SourceElement ()
bool	UpToDate ()
bool	Visible ()
double	Width ()
NXOpen::Diagramming::DiagrammingSizingpolicy	WidthPolicy ()
double	X ()
double	Y ()
int	ZDepth ()
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_AnnotationBuilderBuilder

详细描述

图表注释构建器

表示AnnotationBuilder。
要创建此类的新实例，请使用 NXOpen::Diagramming::AnnotationCollection::CreateAnnotationBuilder

创建于NX10.0.0。

成员枚举类型说明

TextTypeOption

enum NXOpen::Diagramming::AnnotationBuilder::TextTypeOption

表示NXOpen::Diagramming::AnnotationBuilder::TextType 的选项 用于NXOpen::Diagramming::AnnotationBuilder 。
创建于NX10.0.0。

枚举值
TextTypeOptionFixed	设置文本类型为固定
TextTypeOptionParametric	设置文本类型为参数化

成员函数说明

BoundaryDisplay()

bool NXOpen::Diagramming::AnnotationBuilder::BoundaryDisplay

(

)

返回边界的可见性。如果返回true，注释将显示其边界（如果有）。
创建于NX10.0.0。

许可要求：无

BoundaryType()

NXOpen::Diagramming::DiagrammingAnnotationboundarytype NXOpen::Diagramming::AnnotationBuilder::BoundaryType

(

)

返回注释的边界类型
创建于NX10.0.0。

许可要求：无

FormattedStringBuilder()

NXOpen::Diagramming::FormattedStringBuilder * NXOpen::Diagramming::AnnotationBuilder::FormattedStringBuilder

(

)

返回文本的格式化字符串。
创建于NX10.0.0。

许可要求：无

SetBoundaryDisplay()

void NXOpen::Diagramming::AnnotationBuilder::SetBoundaryDisplay

(

bool

boundaryDisplay

)

设置边界的可见性。如果返回true，注释将显示其边界（如果有）。
创建于NX10.0.0。

许可要求：无

参数

boundaryDisplay

边界显示

SetBoundaryType()

void NXOpen::Diagramming::AnnotationBuilder::SetBoundaryType

(

NXOpen::Diagramming::DiagrammingAnnotationboundarytype

boundaryType

)

设置注释的边界类型
创建于NX10.0.0。

许可要求：无

参数

boundaryType

边界类型

SetText() [1/2]

void NXOpen::Diagramming::AnnotationBuilder::SetText

(

const char *

strValue

)

设置文本，仅当textType为Diagramming.AnnotationBuilder.TextTypeOption.Fixed时使用
创建于NX10.0.0。

许可要求：无

参数

strValue

字符串值

SetText() [2/2]

void NXOpen::Diagramming::AnnotationBuilder::SetText

(

const NXString &

strValue

)

设置文本，仅当textType为Diagramming.AnnotationBuilder.TextTypeOption.Fixed时使用
创建于NX10.0.0。

许可要求：无

参数

strValue

字符串值

SetTextType()

void NXOpen::Diagramming::AnnotationBuilder::SetTextType

(

NXOpen::Diagramming::AnnotationBuilder::TextTypeOption

textType

)

设置文本类型。如果为NXOpen::Diagramming::AnnotationBuilder::TextTypeOptionFixed ，注释文本存储在NXOpen::Diagramming::AnnotationBuilder 中。 如果为NXOpen::Diagramming::AnnotationBuilder::TextTypeOptionParametric ，注释文本存储在NXOpen::Diagramming::AnnotationBuilder::FormattedStringBuilder 中。
创建于NX10.0.0。

许可要求：无

参数

textType

文本类型

Text()

NXString NXOpen::Diagramming::AnnotationBuilder::Text

(

)

返回文本，仅当textType为Diagramming.AnnotationBuilder.TextTypeOption.Fixed时使用
创建于NX10.0.0。

许可要求：无

TextStyleBuilder()

NXOpen::Diagramming::TextStyleBuilder * NXOpen::Diagramming::AnnotationBuilder::TextStyleBuilder

(

)

返回注释的文本样式。
创建于NX11.0.0。

许可要求：无

TextType()

NXOpen::Diagramming::AnnotationBuilder::TextTypeOption NXOpen::Diagramming::AnnotationBuilder::TextType

(

)

返回文本类型。如果为NXOpen::Diagramming::AnnotationBuilder::TextTypeOptionFixed ，注释文本存储在NXOpen::Diagramming::AnnotationBuilder 中。 如果为NXOpen::Diagramming::AnnotationBuilder::TextTypeOptionParametric ，注释文本存储在NXOpen::Diagramming::AnnotationBuilder::FormattedStringBuilder 中。
创建于NX10.0.0。

许可要求：无
