转子构建器更多...

#include <Die_RotorBuilder.hxx>

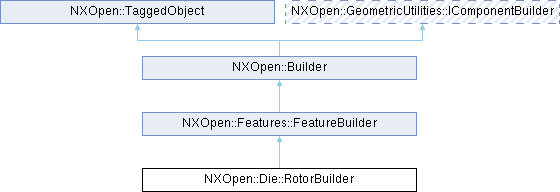

类 NXOpen::Die::RotorBuilder 继承关系图:

Public 成员函数
NXOpen::Die::PadParentBuilder *	AirCylinderParent ()
double	AngleTolerance ()
NXOpen::Die::HoleParentBuilder *	BoltHoleParent ()
bool	DisplayHoles ()
double	DistanceTolerance ()
NXOpen::Die::HoleParentBuilder *	DowelHoleParent ()
NXOpen::Die::PadParentBuilder *	EndStopsParent ()
std::vector< NXOpen::IProfile * >	GetEndOfFlangeProfile (NXOpen::Die::DirectionOption *direction)
std::vector< NXOpen::ISurface * >	GetEndOrientation ()
std::vector< NXOpen::IProfile * >	GetFlangeBendProfile (NXOpen::Die::DirectionOption *direction)
std::vector< NXOpen::ISurface * >	GetStartOrientation ()
NXOpen::Die::HoleParentBuilder *	HandlingHoleParent ()
NXOpen::IReferenceAxis *	PressDirection ()
NXOpen::Expression *	RotorRotationAngle ()
NXOpen::Body *	RotorSolid ()
NXOpen::Die::RotorSectionBuilder *	Section ()
NXOpen::Die::PadParentBuilder *	SensorParent ()
void	SetAngleTolerance (double angleTolerance)
void	SetDisplayHoles (bool displayHoles)
void	SetDistanceTolerance (double distanceTolerance)
void	SetEndOfFlangeProfile (NXOpen::Die::DirectionOption direction, const std::vector< NXOpen::IProfile * > &profileEntries)
void	SetEndOrientation (const std::vector< NXOpen::ISurface * > &endEntries)
void	SetFlangeBendProfile (NXOpen::Die::DirectionOption direction, const std::vector< NXOpen::IProfile * > &profileEntries)
void	SetPressDirection (NXOpen::IReferenceAxis *pressDirection)
void	SetRotorRotationAngle (const char *degrees)
void	SetRotorRotationAngle (const NXString &degrees)
void	SetRotorSolid (NXOpen::Body *rotorSolid)
void	SetSheetMetal (NXOpen::Body *sheetMetal)
void	SetStartOrientation (const std::vector< NXOpen::ISurface * > &startEntries)
void	SetThroatOrientation (NXOpen::CartesianCoordinateSystem *throatOrientation)
NXOpen::Die::PadParentBuilder *	SetupBlocksParent ()
NXOpen::Body *	SheetMetal ()
NXOpen::Die::HoleParentBuilder *	TbarHoleParent ()
NXOpen::Die::ThroatParentBuilder *	ThroatDefinitionParent ()
NXOpen::CartesianCoordinateSystem *	ThroatOrientation ()
NXOpen::Die::WearPlateLocParentBuilder *	WearPlateLocatorsParent ()
Public 成员函数继承自 NXOpen::Features::FeatureBuilder
NXOpen::Features::Feature *	CommitFeature ()
NXOpen::Features::Feature *	GetFeature ()
void	HideInternalParentFeatureAfterEdit (NXOpen::Features::Feature *parentFeature)
bool	ParentFeatureInternal ()
void	SetParentFeatureInternal (bool isInternal)
void	SetParentFeatureInternal (NXOpen::Features::Feature *parentFeature)
void	ShowInternalParentFeatureForEdit (NXOpen::Features::Feature *parentFeature)
void	UnsetParentFeatureInternal (NXOpen::Features::Feature *parentFeature)
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_RotorBuilderBuilder

详细描述

转子构建器

表示CAM转子特征构建器。
要创建此类的新实例，请使用 NXOpen::Die::DieCollection::Rotor

在NX4.0.0中创建。

成员函数说明

◆ AirCylinderParent()

NXOpen::Die::PadParentBuilder * NXOpen::Die::RotorBuilder::AirCylinderParent ( )

获取转子的气缸父构建器。
创建于 NX4.0.0。
许可证要求：ug_die_design（"冲模设计"）

◆ AngleTolerance()

double NXOpen::Die::RotorBuilder::AngleTolerance ( )

获取转子铸件的角度公差。
创建于 NX4.0.0。
许可证要求：ug_die_design（"冲模设计"）

◆ BoltHoleParent()

NXOpen::Die::HoleParentBuilder * NXOpen::Die::RotorBuilder::BoltHoleParent ( )

返回转子的螺栓孔父构造器。
在NX4.0.0中创建。
许可证要求：ug_die_design ("Die Design")

◆ DisplayHoles()

bool NXOpen::Die::RotorBuilder::DisplayHoles ( )

获取转子铸件的显示孔。
创建于 NX4.0.0。
许可证要求：ug_die_design（"冲模设计"）

◆ DistanceTolerance()

double NXOpen::Die::RotorBuilder::DistanceTolerance ( )

获取转子铸件的距离公差。
创建于 NX4.0.0。
许可证要求：ug_die_design（"冲模设计"）

◆ DowelHoleParent()

NXOpen::Die::HoleParentBuilder * NXOpen::Die::RotorBuilder::DowelHoleParent ( )

获取转子的定位销孔父构建器。
创建于 NX4.0.0。
许可证要求：ug_die_design（"冲模设计"）

◆ EndStopsParent()

NXOpen::Die::PadParentBuilder * NXOpen::Die::RotorBuilder::EndStopsParent ( )

获取转子的终点止动器父构建器。
创建于 NX4.0.0。
许可证要求：ug_die_design（"冲模设计"）

◆ GetEndOfFlangeProfile()

std::vector< NXOpen::IProfile * > NXOpen::Die::RotorBuilder::GetEndOfFlangeProfile ( NXOpen::Die::DirectionOption * direction )

获取模具转子铸件的法兰端轮廓。

返回: 轮廓条目，将是曲线、边、面、草图或曲线特征。
创建于 NX4.0.0。
许可要求：ug_die_design（"模具设计"）

参数

direction 轮廓方向。

◆ GetEndOrientation()

std::vector< NXOpen::ISurface * > NXOpen::Die::RotorBuilder::GetEndOrientation ( )

获取转子铸件的结束定位面。

返回: 创建于 NX4.0.0。
许可要求：ug_die_design（"模具设计"）

◆ GetFlangeBendProfile()

std::vector< NXOpen::IProfile * > NXOpen::Die::RotorBuilder::GetFlangeBendProfile ( NXOpen::Die::DirectionOption * direction )

获取转子铸件的法兰弯曲轮廓。

返回: 轮廓条目，将是曲线、边、面、草图或曲线特征。
创建于 NX4.0.0。
许可要求：ug_die_design（"模具设计"）

参数

direction 轮廓方向。

◆ GetStartOrientation()

std::vector< NXOpen::ISurface * > NXOpen::Die::RotorBuilder::GetStartOrientation ( )

获取转子铸件的起始定位面。

返回: 创建于 NX4.0.0。
许可要求：ug_die_design（"模具设计"）

◆ HandlingHoleParent()

NXOpen::Die::HoleParentBuilder * NXOpen::Die::RotorBuilder::HandlingHoleParent ( )

获取转子的操作孔父构建器。
创建于 NX4.0.0。
许可证要求：ug_die_design（"冲模设计"）

◆ PressDirection()

NXOpen::IReferenceAxis * NXOpen::Die::RotorBuilder::PressDirection ( )

获取转子铸件的冲压方向。
创建于 NX4.0.0。
许可要求：ug_die_design（"模具设计"）

◆ RotorRotationAngle()

NXOpen::Expression * NXOpen::Die::RotorBuilder::RotorRotationAngle ( )

获取转子铸件的转子旋转角度值。
创建于 NX4.0.0。
许可证要求：ug_die_design（"冲模设计"）

◆ RotorSolid()

NXOpen::Body * NXOpen::Die::RotorBuilder::RotorSolid ( )

返回转子铸件的转子实体。
在NX4.0.0中创建。

许可证要求：ug_die_design ("Die Design")

◆ Section()

NXOpen::Die::RotorSectionBuilder * NXOpen::Die::RotorBuilder::Section ( )

获取转子的截面构建器。
创建于 NX4.0.0。
许可证要求：ug_die_design（"冲模设计"）

◆ SensorParent()

NXOpen::Die::PadParentBuilder * NXOpen::Die::RotorBuilder::SensorParent ( )

获取转子的传感器父构建器。
创建于 NX4.0.0。
许可证要求：ug_die_design（"冲模设计"）

◆ SetAngleTolerance()

void NXOpen::Die::RotorBuilder::SetAngleTolerance ( double angleTolerance )

设置转子铸件的角度公差。
创建于 NX4.0.0。
许可证要求：ug_die_design（"冲模设计"）

参数

angleTolerance 角度公差

◆ SetDisplayHoles()

void NXOpen::Die::RotorBuilder::SetDisplayHoles ( bool displayHoles )

设置转子铸件的显示孔。
创建于 NX4.0.0。
许可证要求：ug_die_design（"冲模设计"）

参数

displayHoles 显示孔

◆ SetDistanceTolerance()

void NXOpen::Die::RotorBuilder::SetDistanceTolerance ( double distanceTolerance )

设置转子铸件的距离公差。
创建于 NX4.0.0。
许可证要求：ug_die_design（"冲模设计"）

参数

distanceTolerance 距离公差

◆ SetEndOfFlangeProfile()

void NXOpen::Die::RotorBuilder::SetEndOfFlangeProfile	(	NXOpen::Die::DirectionOption	direction,
		const std::vector< NXOpen::IProfile * > &	profileEntries )

设置模具转子铸件的法兰端轮廓。
创建于 NX4.0.0。
许可要求：ug_die_design（"模具设计"）

参数

direction	轮廓方向。
profileEntries	轮廓条目，可以是曲线、边、面、草图或曲线特征。

◆ SetEndOrientation()

void NXOpen::Die::RotorBuilder::SetEndOrientation ( const std::vector< NXOpen::ISurface * > & endEntries )

设置转子铸件的结束定位面。
创建于 NX4.0.0。
许可要求：ug_die_design（"模具设计"）

参数

endEntries 结束定位条目

◆ SetFlangeBendProfile()

void NXOpen::Die::RotorBuilder::SetFlangeBendProfile	(	NXOpen::Die::DirectionOption	direction,
		const std::vector< NXOpen::IProfile * > &	profileEntries )

设置转子铸件的法兰弯曲轮廓。
创建于 NX4.0.0。
许可要求：ug_die_design（"模具设计"）

参数

direction	轮廓方向。
profileEntries	轮廓条目，可以是曲线、边、面、草图或曲线特征。

◆ SetPressDirection()

void NXOpen::Die::RotorBuilder::SetPressDirection ( NXOpen::IReferenceAxis * pressDirection )

设置转子铸件的冲压方向。
创建于 NX4.0.0。
许可要求：ug_die_design（"模具设计"）

参数

pressDirection 冲压方向

◆ SetRotorRotationAngle() [1/2]

void NXOpen::Die::RotorBuilder::SetRotorRotationAngle ( const char * degrees )

创建于 NX4.0.0。
许可要求：ug_die_design（"模具设计"）

参数

degrees 角度

◆ SetRotorRotationAngle() [2/2]

void NXOpen::Die::RotorBuilder::SetRotorRotationAngle ( const NXString & degrees )

创建于 NX4.0.0。
许可要求：ug_die_design（"模具设计"）

参数

degrees 角度

◆ SetRotorSolid()

void NXOpen::Die::RotorBuilder::SetRotorSolid ( NXOpen::Body * rotorSolid )

设置转子铸件的转子实体。
在NX4.0.0中创建。

许可证要求：ug_die_design ("Die Design")

参数

rotorSolid 转子实体

◆ SetSheetMetal()

void NXOpen::Die::RotorBuilder::SetSheetMetal ( NXOpen::Body * sheetMetal )

设置转子铸件的钣金件。
创建于 NX4.0.0。
许可要求：ug_die_design（"模具设计"）

参数

sheetMetal 钣金件

◆ SetStartOrientation()

void NXOpen::Die::RotorBuilder::SetStartOrientation ( const std::vector< NXOpen::ISurface * > & startEntries )

设置转子铸件的起始定位面。
创建于 NX4.0.0。
许可要求：ug_die_design（"模具设计"）

参数

startEntries 起始定位条目

◆ SetThroatOrientation()

void NXOpen::Die::RotorBuilder::SetThroatOrientation ( NXOpen::CartesianCoordinateSystem * throatOrientation )

设置转子铸件的喉部方向。
在NX4.0.0中创建。

许可证要求：ug_die_design ("Die Design")

参数

throatOrientation 喉部方向

◆ SetupBlocksParent()

NXOpen::Die::PadParentBuilder * NXOpen::Die::RotorBuilder::SetupBlocksParent ( )

获取转子的安装块父构建器。
创建于 NX4.0.0。
许可证要求：ug_die_design（"冲模设计"）

◆ SheetMetal()

NXOpen::Body * NXOpen::Die::RotorBuilder::SheetMetal ( )

获取转子铸件的钣金件。
创建于 NX4.0.0。
许可要求：ug_die_design（"模具设计"）

◆ TbarHoleParent()

NXOpen::Die::HoleParentBuilder * NXOpen::Die::RotorBuilder::TbarHoleParent ( )

获取转子的T型杆孔父构建器。
创建于 NX4.0.0。
许可证要求：ug_die_design（"冲模设计"）

◆ ThroatDefinitionParent()

NXOpen::Die::ThroatParentBuilder * NXOpen::Die::RotorBuilder::ThroatDefinitionParent ( )

获取转子的喉部定义父构建器。
创建于 NX4.0.0。
许可证要求：ug_die_design（"冲模设计"）

◆ ThroatOrientation()

NXOpen::CartesianCoordinateSystem * NXOpen::Die::RotorBuilder::ThroatOrientation ( )

获取转子铸件的喉部方向。
创建于 NX4.0.0。
许可要求：ug_die_design（"模具设计"）

◆ WearPlateLocatorsParent()

NXOpen::Die::WearPlateLocParentBuilder * NXOpen::Die::RotorBuilder::WearPlateLocatorsParent ( )

获取转子的耐磨板和定位器父构建器。
创建于 NX4.0.0。
许可证要求：ug_die_design（"冲模设计"）
