#include <Body.hxx>

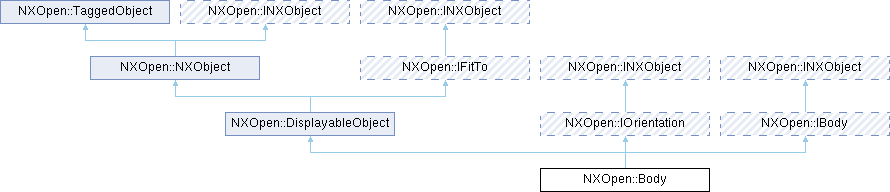

类 NXOpen::Body 继承关系图:

Public 成员函数
double	Density ()
std::vector< NXOpen::Edge * >	GetEdges ()
std::vector< NXOpen::Face * >	GetFaces ()
void	GetFacetedBody (NXOpen::Facet::FacetedBody *facetBody, bool upToDate)
std::vector< NXOpen::Features::Feature * >	GetFeatures ()
NXOpen::ConvergentFacet *	GetFirstFacetOnBody ()
	返回收敛体上的第一个小平面。此方法仅对收敛体有效。如果此面不是收敛体，则返回错误。
NXOpen::ConvergentFacet *	GetNextFacet (NXOpen::ConvergentFacet *facet)
	返回收敛体上给定小平面相邻的下一个小平面。如果输入小平面是某个面上的最后一个小平面，则返回下一个面的第一个小平面。如果输入小平面是最后一个面的最后一个小平面，则返回NULL。此方法仅对收敛体有效。如果此面不是收敛体，则返回错误。
int	GetNumberOfFacets ()
	返回此收敛体所有面上的小平面数量。此方法仅对收敛体有效。如果此体不是收敛体，则返回错误。
int	GetNumberOfVertices ()
	返回此收敛体所有面上的顶点数量。此方法仅对收敛体有效。如果此面不是收敛体，则返回错误。
bool	IsConvergentBody ()
bool	IsSheetBody ()
bool	IsSolidBody ()
void	RemoveMergedRibImprintedEdges (NXOpen::Face originalFace, const std::vector< NXOpen::Edge > &imprintedEdges)
void	SetDensity (double density)
int	SweepabilityCheck ()
Public 成员函数继承自 NXOpen::DisplayableObject
void	Blank ()
int	Color ()
void	Highlight ()
bool	IsBlanked ()
int	Layer ()
NXOpen::DisplayableObject::ObjectFont	LineFont ()
NXOpen::DisplayableObject::ObjectWidth	LineWidth ()
NXOpen::Point3d	NameLocation ()
void	RedisplayObject ()
void	RemoveViewDependency ()
void	SetColor (int color)
void	SetLayer (int layer)
void	SetLineFont (NXOpen::DisplayableObject::ObjectFont font)
void	SetLineWidth (NXOpen::DisplayableObject::ObjectWidth width)
void	SetNameLocation (const NXOpen::Point3d &location)
void	Unblank ()
void	Unhighlight ()
Public 成员函数继承自 NXOpen::NXObject
NXOpen::AttributeIterator *	CreateAttributeIterator ()
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void	DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title)
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void	DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title, NXOpen::Update::Option option)
void	DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const char *title, bool deleteEntireArray, NXOpen::Update::Option option)
void	DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const NXString &title, bool deleteEntireArray, NXOpen::Update::Option option)
void	DeleteUserAttributes (NXOpen::AttributeIterator *iterator, NXOpen::Update::Option option)
void	DeleteUserAttributes (NXOpen::NXObject::AttributeType type, NXOpen::Update::Option option)
virtual NXOpen::INXObject *	FindObject (const char *journalIdentifier)
virtual NXOpen::INXObject *	FindObject (const NXString &journalIdentifier)
bool	GetBooleanUserAttribute (const char *title, int index)
bool	GetBooleanUserAttribute (const NXString &title, int index)
NXOpen::NXObject::ComputationalTime	GetComputationalTimeUserAttribute (const char *title, int index)
NXOpen::NXObject::ComputationalTime	GetComputationalTimeUserAttribute (const NXString &title, int index)
int	GetIntegerAttribute (const char *title)
int	GetIntegerUserAttribute (const char *title, int index)
int	GetIntegerUserAttribute (const NXString &title, int index)
bool	GetNextUserAttribute (NXOpen::AttributeIterator iterator, NXOpen::NXObject::AttributeInformation info)
NXString	GetPdmReferenceAttributeValue (const char *attributeTitle)
	获取指定对象的PDM参考属性值。用户需提供属性标题，将返回UI显示的属性值。
NXString	GetPdmReferenceAttributeValue (const NXString &attributeTitle)
	获取指定对象的PDM参考属性值。用户需提供属性标题，将返回UI显示的属性值。
double	GetRealAttribute (const char *title)
double	GetRealUserAttribute (const char *title, int index)
double	GetRealUserAttribute (const NXString &title, int index)
NXString	GetReferenceAttribute (const char *title)
NXString	GetStringAttribute (const char *title)
NXString	GetStringUserAttribute (const char *title, int index)
NXString	GetStringUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetTimeAttribute(NXOpen NXString	GetTimeAttribute (NXOpen::NXObject::DateAndTimeFormat format, const char *title)
NXString	GetTimeUserAttribute (const char *title, int index)
NXString	GetTimeUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX11.0.0. Use GetUserAttribute instead.") std std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttribute (const char *title, bool includeUnset, bool addStringValues, NXOpen::NXObject::AttributeType type)
NXOpen::NXObject::AttributeInformation	GetUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXOpen::NXObject::AttributeInformation	GetUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
NXString	GetUserAttributeAsString (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXString	GetUserAttributeAsString (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
int	GetUserAttributeCount (NXOpen::AttributeIterator *iterator)
int	GetUserAttributeCount (NXOpen::AttributeIterator *iterator, bool countArrayAsOneAttribute)
int	GetUserAttributeCount (NXOpen::NXObject::AttributeType type)
int	GetUserAttributeCount (NXOpen::NXObject::AttributeType type, bool includeUnset, bool countArrayAsOneAttribute)
bool	GetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type)
bool	GetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes ()
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes (bool includeUnset)
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes (NXOpen::AttributeIterator *iterator)
int	GetUserAttributeSize (const char *title, NXOpen::NXObject::AttributeType type)
int	GetUserAttributeSize (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject * >	GetUserAttributeSourceObjects ()
bool	HasUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
bool	HasUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
bool	HasUserAttribute (NXOpen::AttributeIterator *iterator)
virtual bool	IsOccurrence ()
virtual NXString	JournalIdentifier ()
virtual NXString	Name ()
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") double GetRealAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") int GetIntegerAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetReferenceAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetStringAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
virtual NXOpen::Assemblies::Component *	OwningComponent ()
virtual NXOpen::BasePart *	OwningPart ()
virtual void	Print ()
virtual NXOpen::INXObject *	Prototype ()
void	SetAttribute (const char *title)
void	SetAttribute (const char title, const char value)
void	SetAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, double value)
void	SetAttribute (const char *title, double value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, int value)
void	SetAttribute (const char *title, int value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, NXOpen::Update::Option option)
void	SetBooleanUserAttribute (const char *title, int index, bool value, NXOpen::Update::Option option)
void	SetBooleanUserAttribute (const NXString &title, int index, bool value, NXOpen::Update::Option option)
virtual void	SetName (const char *name)
virtual void	SetName (const NXString &name)
void	SetPdmReferenceAttribute (const char attributeTitle, const char attributeValue)
	设置对象的PDM参考属性值。用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。创建于NX12.0.0。许可要求：无
void	SetPdmReferenceAttribute (const NXString &attributeTitle, const NXString &attributeValue)
	设置对象的PDM参考属性值。用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。创建于NX12.0.0。许可要求：无
void	SetReferenceAttribute (const char title, const char value)
void	SetReferenceAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetTimeAttribute (const char title, const char value)
void	SetTimeAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const char title, int index, const char value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const char *title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const NXString &title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void	SetUserAttribute (const char title, int index, const char value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, double value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, int value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, NXOpen::Update::Option option)
void	SetUserAttribute (const NXOpen::NXObject::AttributeInformation &info, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, double value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, int value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, NXOpen::Update::Option option)
void	SetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type, bool lock)
void	SetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type, bool lock)
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_BodyBuilder

额外继承的成员函数
Public 类型继承自 NXOpen::DisplayableObject
enum	ObjectFont { ObjectFontSolid = 1 , ObjectFontDashed , ObjectFontPhantom , ObjectFontCenterline , ObjectFontDotted , ObjectFontLongDashed , ObjectFontDottedDashed , ObjectFontEight = 11 , ObjectFontNine , ObjectFontTen , ObjectFontEleven }
enum	ObjectWidth { ObjectWidthNormal , ObjectWidthThick , ObjectWidthThin , ObjectWidthOne = 5 , ObjectWidthTwo , ObjectWidthThree , ObjectWidthFour , ObjectWidthFive , ObjectWidthSix , ObjectWidthSeven , ObjectWidthEight , ObjectWidthNine }
Public 类型继承自 NXOpen::NXObject
enum	AttributeType { AttributeTypeInvalid , AttributeTypeNull , AttributeTypeBoolean , AttributeTypeInteger , AttributeTypeReal , AttributeTypeString , AttributeTypeTime , AttributeTypeReference , AttributeTypeAny = 100 }
enum	DateAndTimeFormat { DateAndTimeFormatNumeric , DateAndTimeFormatTextual }
Public 属性继承自 NXOpen::NXObject
NXOpen::Update::Option	option
const NXString NXOpen::Update::Option	option
double NXOpen::Update::Option	option
int NXOpen::Update::Option	option
const NXString &	value
double	value
int	value

详细描述

体对象

表示一个体
创建于NX3.0.0.

成员函数说明

◆ Density()

double NXOpen::Body::Density ( )

返回体的实体密度。密度单位将为千克每立方米
创建于NX3.0.0.

许可要求：solid_modeling ("SOLIDS MODELING")

◆ GetEdges()

std::vector< NXOpen::Edge * > NXOpen::Body::GetEdges ( )

返回体中的边

返回: 创建于NX3.0.0.

许可要求：solid_modeling ("SOLIDS MODELING")

◆ GetFaces()

std::vector< NXOpen::Face * > NXOpen::Body::GetFaces ( )

返回体中的面

返回: 创建于NX3.0.0.

许可要求：solid_modeling ("SOLIDS MODELING")

◆ GetFacetedBody()

void NXOpen::Body::GetFacetedBody	(	NXOpen::Facet::FacetedBody **	facetBody,
		bool *	upToDate )

返回与此体关联的轻量级JT NXOpen::Facet::FacetedBody 并检查其是否已过时。
创建于NX7.5.5.

许可要求：无

参数

facetBody	facetbody
upToDate	up to date

◆ GetFeatures()

std::vector< NXOpen::Features::Feature * > NXOpen::Body::GetFeatures ( )

返回用于构造体的特征

返回: 创建于NX3.0.0.

许可要求：solid_modeling ("SOLIDS MODELING")

◆ GetFirstFacetOnBody()

NXOpen::ConvergentFacet * NXOpen::Body::GetFirstFacetOnBody ( )

返回收敛体上的第一个小平面。此方法仅对收敛体有效。如果此面不是收敛体，则返回错误。

返回: 体上的第一个小平面。
创建于NX11.0.2.

许可要求：solid_modeling ("SOLIDS MODELING")

◆ GetNextFacet()

NXOpen::ConvergentFacet * NXOpen::Body::GetNextFacet ( NXOpen::ConvergentFacet * facet )

返回收敛体上给定小平面相邻的下一个小平面。如果输入小平面是某个面上的最后一个小平面，则返回下一个面的第一个小平面。如果输入小平面是最后一个面的最后一个小平面，则返回NULL。此方法仅对收敛体有效。如果此面不是收敛体，则返回错误。

返回: 下一个相邻小平面。
创建于NX11.0.2.

许可要求：solid_modeling ("SOLIDS MODELING")

参数

facet 输入小平面，用于查找其相邻的下一个小平面。

◆ GetNumberOfFacets()

int NXOpen::Body::GetNumberOfFacets ( )

返回此收敛体所有面上的小平面数量。此方法仅对收敛体有效。如果此体不是收敛体，则返回错误。

返回: 体上的小平面数量
创建于NX11.0.2.

许可要求：solid_modeling ("SOLIDS MODELING")

◆ GetNumberOfVertices()

int NXOpen::Body::GetNumberOfVertices ( )

返回此收敛体所有面上的顶点数量。此方法仅对收敛体有效。如果此面不是收敛体，则返回错误。

返回: 体上的顶点数量
创建于NX11.0.2.

许可要求：solid_modeling ("SOLIDS MODELING")

◆ IsConvergentBody()

bool NXOpen::Body::IsConvergentBody ( )

返回如果体是收敛体则为true。收敛体是至少具有一个收敛面的体。
创建于NX11.0.0.

许可要求：solid_modeling ("SOLIDS MODELING")

◆ IsSheetBody()

bool NXOpen::Body::IsSheetBody ( )

返回如果体是片体则为true
创建于NX3.0.0.

许可要求：solid_modeling ("SOLIDS MODELING")

◆ IsSolidBody()

bool NXOpen::Body::IsSolidBody ( )

返回如果体是实体则为true
创建于NX3.0.0.

许可要求：solid_modeling ("SOLIDS MODELING")

◆ RemoveMergedRibImprintedEdges()

void NXOpen::Body::RemoveMergedRibImprintedEdges	(	NXOpen::Face *	originalFace,
		const std::vector< NXOpen::Edge * > &	imprintedEdges )

移除由合并筋规则创建的压印边。
创建于NX6.0.2.

许可要求：solid_modeling ("SOLIDS MODELING")

参数

originalFace	规则的种子面。可以为空
imprintedEdges	边。

◆ SetDensity()

void NXOpen::Body::SetDensity ( double density )

设置体的实体密度。密度单位将为千克每立方米
创建于NX3.0.0.

许可要求：solid_modeling ("SOLIDS MODELING")

参数

density density

◆ SweepabilityCheck()

int NXOpen::Body::SweepabilityCheck ( )

可扫掠性检查
创建于NX12.0.0.

许可要求：solid_modeling ("SOLIDS MODELING")

Public 成员函数

友元

额外继承的成员函数

详细描述

成员函数说明

◆ Density()

◆ GetEdges()

◆ GetFaces()

◆ GetFacetedBody()

◆ GetFeatures()

◆ GetFirstFacetOnBody()

◆ GetNextFacet()

◆ GetNumberOfFacets()

◆ GetNumberOfVertices()

◆ IsConvergentBody()

◆ IsSheetBody()

◆ IsSolidBody()

◆ RemoveMergedRibImprintedEdges()

◆ SetDensity()

◆ SweepabilityCheck()
