#include <Plane.hxx>

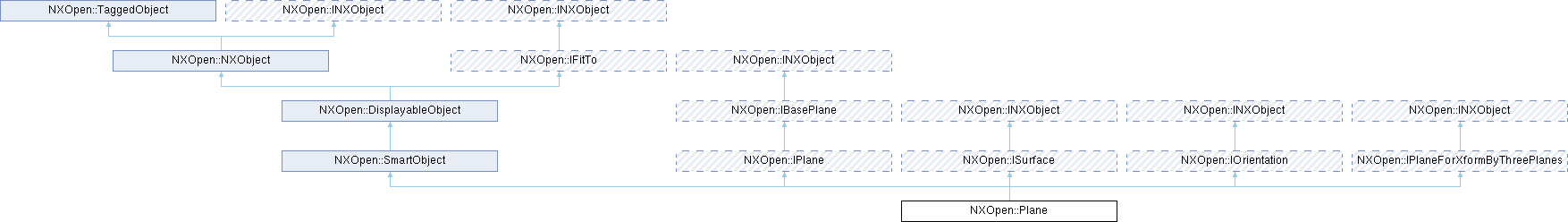

类 NXOpen::Plane 继承关系图:

Public 成员函数
void	ConvertToSmartPlane ()
NXOpen::Plane *	CopyPlane ()
void	DestroyPlane ()
void	EditFixedPlane (const NXOpen::Point3d &origin, const NXOpen::Matrix3x3 &matrix)
virtual void	Evaluate ()
virtual NXOpen::Expression *	Expression ()
virtual bool	Flip ()
virtual NXOpen::PlaneTypes::FrenetSubtype	FrenetSubtype ()
virtual NXOpen::PlaneTypes::AlternateType	GetAlternate ()
virtual std::vector< NXOpen::NXObject * >	GetGeometry ()
virtual int	GetNumberOfAlternate ()
virtual bool	GetReverseSection ()
virtual bool	GetReverseSide ()
virtual NXOpen::Matrix3x3	Matrix ()
virtual NXOpen::PlaneTypes::MethodType	Method ()
virtual NXOpen::Vector3d	Normal ()
virtual NXOpen::Expression *	OffsetExpression ()
virtual bool	OffsetFlip ()
virtual NXOpen::Point3d	Origin ()
virtual bool	Percent ()
virtual void	RemoveOffsetData ()
virtual void	ReplaceExpression (NXOpen::Expression *expTag)
virtual void	ResetExpressionValue ()
virtual void	SetAlternate (NXOpen::PlaneTypes::AlternateType type)
virtual void	SetExpression (const char *valueExpression)
virtual void	SetExpression (const NXString &valueExpression)
virtual void	SetFlip (bool flip)
virtual void	SetFrenetSubtype (NXOpen::PlaneTypes::FrenetSubtype subtype)
virtual void	SetGeometry (const std::vector< NXOpen::NXObject * > &geom)
virtual void	SetMatrix (const NXOpen::Matrix3x3 &matrix)
virtual void	SetMethod (NXOpen::PlaneTypes::MethodType type)
virtual void	SetNormal (const NXOpen::Vector3d &normal)
virtual void	SetOffsetExpression (const char *valueExpression)
virtual void	SetOffsetExpression (const NXString &valueExpression)
virtual void	SetOffsetExpression (NXOpen::Expression *valueExpression)
virtual void	SetOffsetFlip (bool flip)
virtual void	SetOrigin (const NXOpen::Point3d &origin)
virtual void	SetPercent (bool percent)
virtual void	SetReverseSection (bool reverseSection)
virtual void	SetReverseSide (bool reverseSide)
virtual void	SetUpdateOption (NXOpen::SmartObject::UpdateOption update)
void	SynchronizeToPlane (NXOpen::Plane *sourcePlane)
Public 成员函数继承自 NXOpen::SmartObject
void	Evaluate ()
void	ProtectFromDelete ()
void	ReleaseDeleteProtection ()
void	RemoveParameters ()
void	ReplaceParameters (NXOpen::SmartObject *otherSo)
void	SetVisibility (NXOpen::SmartObject::VisibilityOption visibility)
NXOpen::SmartObject::UpdateOption	Update ()
NXOpen::SmartObject::VisibilityOption	Visibility ()
Public 成员函数继承自 NXOpen::DisplayableObject
void	Blank ()
int	Color ()
void	Highlight ()
bool	IsBlanked ()
int	Layer ()
NXOpen::DisplayableObject::ObjectFont	LineFont ()
NXOpen::DisplayableObject::ObjectWidth	LineWidth ()
NXOpen::Point3d	NameLocation ()
void	RedisplayObject ()
void	RemoveViewDependency ()
void	SetColor (int color)
void	SetLayer (int layer)
void	SetLineFont (NXOpen::DisplayableObject::ObjectFont font)
void	SetLineWidth (NXOpen::DisplayableObject::ObjectWidth width)
void	SetNameLocation (const NXOpen::Point3d &location)
void	Unblank ()
void	Unhighlight ()
Public 成员函数继承自 NXOpen::NXObject
NXOpen::AttributeIterator *	CreateAttributeIterator ()
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void	DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title)
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void	DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title, NXOpen::Update::Option option)
void	DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const char *title, bool deleteEntireArray, NXOpen::Update::Option option)
void	DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const NXString &title, bool deleteEntireArray, NXOpen::Update::Option option)
void	DeleteUserAttributes (NXOpen::AttributeIterator *iterator, NXOpen::Update::Option option)
void	DeleteUserAttributes (NXOpen::NXObject::AttributeType type, NXOpen::Update::Option option)
virtual NXOpen::INXObject *	FindObject (const char *journalIdentifier)
virtual NXOpen::INXObject *	FindObject (const NXString &journalIdentifier)
bool	GetBooleanUserAttribute (const char *title, int index)
bool	GetBooleanUserAttribute (const NXString &title, int index)
NXOpen::NXObject::ComputationalTime	GetComputationalTimeUserAttribute (const char *title, int index)
NXOpen::NXObject::ComputationalTime	GetComputationalTimeUserAttribute (const NXString &title, int index)
int	GetIntegerAttribute (const char *title)
int	GetIntegerUserAttribute (const char *title, int index)
int	GetIntegerUserAttribute (const NXString &title, int index)
bool	GetNextUserAttribute (NXOpen::AttributeIterator iterator, NXOpen::NXObject::AttributeInformation info)
NXString	GetPdmReferenceAttributeValue (const char *attributeTitle)
	获取指定对象的PDM参考属性值。用户需提供属性标题，将返回UI显示的属性值。
NXString	GetPdmReferenceAttributeValue (const NXString &attributeTitle)
	获取指定对象的PDM参考属性值。用户需提供属性标题，将返回UI显示的属性值。
double	GetRealAttribute (const char *title)
double	GetRealUserAttribute (const char *title, int index)
double	GetRealUserAttribute (const NXString &title, int index)
NXString	GetReferenceAttribute (const char *title)
NXString	GetStringAttribute (const char *title)
NXString	GetStringUserAttribute (const char *title, int index)
NXString	GetStringUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetTimeAttribute(NXOpen NXString	GetTimeAttribute (NXOpen::NXObject::DateAndTimeFormat format, const char *title)
NXString	GetTimeUserAttribute (const char *title, int index)
NXString	GetTimeUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX11.0.0. Use GetUserAttribute instead.") std std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttribute (const char *title, bool includeUnset, bool addStringValues, NXOpen::NXObject::AttributeType type)
NXOpen::NXObject::AttributeInformation	GetUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXOpen::NXObject::AttributeInformation	GetUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
NXString	GetUserAttributeAsString (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXString	GetUserAttributeAsString (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
int	GetUserAttributeCount (NXOpen::AttributeIterator *iterator)
int	GetUserAttributeCount (NXOpen::AttributeIterator *iterator, bool countArrayAsOneAttribute)
int	GetUserAttributeCount (NXOpen::NXObject::AttributeType type)
int	GetUserAttributeCount (NXOpen::NXObject::AttributeType type, bool includeUnset, bool countArrayAsOneAttribute)
bool	GetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type)
bool	GetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes ()
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes (bool includeUnset)
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes (NXOpen::AttributeIterator *iterator)
int	GetUserAttributeSize (const char *title, NXOpen::NXObject::AttributeType type)
int	GetUserAttributeSize (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject * >	GetUserAttributeSourceObjects ()
bool	HasUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
bool	HasUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
bool	HasUserAttribute (NXOpen::AttributeIterator *iterator)
virtual bool	IsOccurrence ()
virtual NXString	JournalIdentifier ()
virtual NXString	Name ()
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") double GetRealAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") int GetIntegerAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetReferenceAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetStringAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
virtual NXOpen::Assemblies::Component *	OwningComponent ()
virtual NXOpen::BasePart *	OwningPart ()
virtual void	Print ()
virtual NXOpen::INXObject *	Prototype ()
void	SetAttribute (const char *title)
void	SetAttribute (const char title, const char value)
void	SetAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, double value)
void	SetAttribute (const char *title, double value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, int value)
void	SetAttribute (const char *title, int value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, NXOpen::Update::Option option)
void	SetBooleanUserAttribute (const char *title, int index, bool value, NXOpen::Update::Option option)
void	SetBooleanUserAttribute (const NXString &title, int index, bool value, NXOpen::Update::Option option)
virtual void	SetName (const char *name)
virtual void	SetName (const NXString &name)
void	SetPdmReferenceAttribute (const char attributeTitle, const char attributeValue)
	设置对象的PDM参考属性值。用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。创建于NX12.0.0。许可要求：无
void	SetPdmReferenceAttribute (const NXString &attributeTitle, const NXString &attributeValue)
	设置对象的PDM参考属性值。用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。创建于NX12.0.0。许可要求：无
void	SetReferenceAttribute (const char title, const char value)
void	SetReferenceAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetTimeAttribute (const char title, const char value)
void	SetTimeAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const char title, int index, const char value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const char *title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const NXString &title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void	SetUserAttribute (const char title, int index, const char value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, double value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, int value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, NXOpen::Update::Option option)
void	SetUserAttribute (const NXOpen::NXObject::AttributeInformation &info, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, double value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, int value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, NXOpen::Update::Option option)
void	SetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type, bool lock)
void	SetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type, bool lock)
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_PlaneBuilder

额外继承的成员函数
Public 类型继承自 NXOpen::SmartObject
enum	UpdateOption { UpdateOptionDontUpdate , UpdateOptionWithinModeling , UpdateOptionAfterModeling , UpdateOptionAfterParentBody , UpdateOptionMixed }
enum	VisibilityOption { VisibilityOptionInvisible , VisibilityOptionVisible , VisibilityOptionVisibleIfParentInvisible }
Public 类型继承自 NXOpen::DisplayableObject
enum	ObjectFont { ObjectFontSolid = 1 , ObjectFontDashed , ObjectFontPhantom , ObjectFontCenterline , ObjectFontDotted , ObjectFontLongDashed , ObjectFontDottedDashed , ObjectFontEight = 11 , ObjectFontNine , ObjectFontTen , ObjectFontEleven }
enum	ObjectWidth { ObjectWidthNormal , ObjectWidthThick , ObjectWidthThin , ObjectWidthOne = 5 , ObjectWidthTwo , ObjectWidthThree , ObjectWidthFour , ObjectWidthFive , ObjectWidthSix , ObjectWidthSeven , ObjectWidthEight , ObjectWidthNine }
Public 类型继承自 NXOpen::NXObject
enum	AttributeType { AttributeTypeInvalid , AttributeTypeNull , AttributeTypeBoolean , AttributeTypeInteger , AttributeTypeReal , AttributeTypeString , AttributeTypeTime , AttributeTypeReference , AttributeTypeAny = 100 }
enum	DateAndTimeFormat { DateAndTimeFormatNumeric , DateAndTimeFormatTextual }
Public 属性继承自 NXOpen::NXObject
NXOpen::Update::Option	option
const NXString NXOpen::Update::Option	option
double NXOpen::Update::Option	option
int NXOpen::Update::Option	option
const NXString &	value
double	value
int	value

详细描述

平面对象

表示Plane 类。
此类实例可通过NXOpen::PlaneCollection 获取。

于NX4.0.0版本创建。

成员函数说明

◆ ConvertToSmartPlane()

void NXOpen::Plane::ConvertToSmartPlane ( )

将固定平面转换为智能平面对象，以便为平面添加约束。
于NX7.0.0版本创建。

许可要求：无

◆ CopyPlane()

NXOpen::Plane * NXOpen::Plane::CopyPlane ( )

使用基准平面特征创建Plane。

弃用: 于NX11.0.1版本弃用，请使用NXOpen.Plane.CopyPlane

于NX4.0.0版本创建。

许可要求：无

返回基于当前平面对象参数的新Plane 对象。
于NX11.0.1版本创建。

许可要求：无

◆ DestroyPlane()

void NXOpen::Plane::DestroyPlane ( )

销毁平面对象
于NX6.0.3版本创建。

许可要求：无

◆ EditFixedPlane()

void NXOpen::Plane::EditFixedPlane	(	const NXOpen::Point3d &	origin,
		const NXOpen::Matrix3x3 &	matrix )

使用新原点和矩阵编辑固定平面对象。若平面非固定平面，将抛出错误。
于NX11.0.0版本创建。

许可要求：无

参数

origin	新平面原点
matrix	新平面矩阵

◆ Evaluate()

virtual void NXOpen::Plane::Evaluate ( )

virtual

评估平面
版本：NX4.0.0

许可要求：无

实现了 NXOpen::IPlane.

◆ Expression()

virtual NXOpen::Expression * NXOpen::Plane::Expression ( )

virtual

获取平面表达式。
版本：NX4.0.0

许可要求：无

实现了 NXOpen::IPlane.

◆ Flip()

virtual bool NXOpen::Plane::Flip ( )

virtual

获取平面的翻转方向状态
版本：NX4.0.0

许可要求：无

实现了 NXOpen::IPlane.

◆ FrenetSubtype()

virtual NXOpen::PlaneTypes::FrenetSubtype NXOpen::Plane::FrenetSubtype ( )

virtual

返回NX6及以后版本中曲面上平面的子类型。仅适用于NX6及以后版本的曲面上平面类型。
版本：NX6.0.0

许可要求：无

实现了 NXOpen::IPlane.

◆ GetAlternate()

virtual NXOpen::PlaneTypes::AlternateType NXOpen::Plane::GetAlternate ( )

virtual

返回替代类型

返回: 替代类型
版本：NX4.0.0

许可要求：无

实现了 NXOpen::IPlane.

◆ GetGeometry()

virtual std::vector< NXOpen::NXObject * > NXOpen::Plane::GetGeometry ( )

virtual

返回几何体

返回: 几何体
版本：NX4.0.0

许可要求：无

实现了 NXOpen::IPlane.

◆ GetNumberOfAlternate()

virtual int NXOpen::Plane::GetNumberOfAlternate ( )

virtual

返回替代解的数量

返回: 替代解数量
版本：NX4.0.0

许可要求：无

实现了 NXOpen::IPlane.

◆ GetReverseSection()

virtual bool NXOpen::Plane::GetReverseSection ( )

virtual

返回反向截面状态

返回: 反向截面状态
版本：NX4.0.0

许可要求：无

实现了 NXOpen::IPlane.

◆ GetReverseSide()

virtual bool NXOpen::Plane::GetReverseSide ( )

virtual

返回反向侧状态

返回: 反向侧状态
版本：NX4.0.0

许可要求：无

实现了 NXOpen::IPlane.

◆ Matrix()

virtual NXOpen::Matrix3x3 NXOpen::Plane::Matrix ( )

virtual

获取平面矩阵
版本：NX7.5.0

许可要求：无

实现了 NXOpen::IPlane.

◆ Method()

virtual NXOpen::PlaneTypes::MethodType NXOpen::Plane::Method ( )

virtual

获取平面类型
版本：NX4.0.0

许可要求：无

实现了 NXOpen::IPlane.

◆ Normal()

virtual NXOpen::Vector3d NXOpen::Plane::Normal ( )

virtual

获取平面法向
版本：NX4.0.0

许可要求：无

实现了 NXOpen::IPlane.

◆ OffsetExpression()

virtual NXOpen::Expression * NXOpen::Plane::OffsetExpression ( )

virtual

获取平面偏置表达式。
版本：NX7.5.0。

许可要求：无

实现了 NXOpen::IPlane.

◆ OffsetFlip()

virtual bool NXOpen::Plane::OffsetFlip ( )

virtual

获取平面偏置方向的翻转状态
版本：NX7.5.0。

许可要求：无

实现了 NXOpen::IPlane.

◆ Origin()

virtual NXOpen::Point3d NXOpen::Plane::Origin ( )

virtual

获取平面原点
版本：NX4.0.0

许可要求：无

实现了 NXOpen::IPlane.

◆ Percent()

virtual bool NXOpen::Plane::Percent ( )

virtual

返回弧长或百分比值
版本：NX4.0.0

许可要求：无

实现了 NXOpen::IPlane.

◆ RemoveOffsetData()

virtual void NXOpen::Plane::RemoveOffsetData ( )

virtual

移除平面的所有偏置数据
版本：NX7.5.0。

许可要求：无

实现了 NXOpen::IPlane.

◆ ReplaceExpression()

virtual void NXOpen::Plane::ReplaceExpression ( NXOpen::Expression * expTag )

virtual

替换曲面上平面的表达式
版本：NX7.5.0。

许可要求：无

参数

expTag 表达式标签

实现了 NXOpen::IPlane.

◆ ResetExpressionValue()

virtual void NXOpen::Plane::ResetExpressionValue ( )

virtual

重置曲面上平面的表达式值
版本：NX7.5.0。

许可要求：无

实现了 NXOpen::IPlane.

◆ SetAlternate()

virtual void NXOpen::Plane::SetAlternate ( NXOpen::PlaneTypes::AlternateType type )

virtual

设置替代类型
版本：NX4.0.0

许可要求：无

参数

type 类型

实现了 NXOpen::IPlane.

◆ SetExpression() [1/2]

virtual void NXOpen::Plane::SetExpression ( const char * valueExpression )

virtual

设置平面表达式。仅对以下类型有效：PlaneTypes::MethodTypeFrenet 或 PlaneTypes::MethodTypeDistance。
版本：NX4.0.0

许可要求：无

参数

valueExpression 偏置值

实现了 NXOpen::IPlane.

◆ SetExpression() [2/2]

virtual void NXOpen::Plane::SetExpression ( const NXString & valueExpression )

virtual

设置平面表达式。仅对以下类型有效：PlaneTypes::MethodTypeFrenet 或 PlaneTypes::MethodTypeDistance。
版本：NX4.0.0

许可要求：无

参数

valueExpression 偏置值

实现了 NXOpen::IPlane.

◆ SetFlip()

virtual void NXOpen::Plane::SetFlip ( bool flip )

virtual

翻转平面方向
版本：NX4.0.0

许可要求：无

参数

flip 是否翻转方向

实现了 NXOpen::IPlane.

◆ SetFrenetSubtype()

virtual void NXOpen::Plane::SetFrenetSubtype ( NXOpen::PlaneTypes::FrenetSubtype subtype )

virtual

设置子类型，用于替代解无法处理的特定平面类型。目前仅适用于Frenet类型，NX6版本日产增强后新增。
版本：NX6.0.0

许可要求：无

参数

subtype 子类型

实现了 NXOpen::IPlane.

◆ SetGeometry()

virtual void NXOpen::Plane::SetGeometry ( const std::vector< NXOpen::NXObject * > & geom )

virtual

设置几何体
版本：NX4.0.0

许可要求：无

参数

geom 几何体

实现了 NXOpen::IPlane.

◆ SetMatrix()

virtual void NXOpen::Plane::SetMatrix ( const NXOpen::Matrix3x3 & matrix )

virtual

设置平面矩阵
版本：NX7.5.0

许可要求：无

参数

matrix 矩阵

实现了 NXOpen::IPlane.

◆ SetMethod()

virtual void NXOpen::Plane::SetMethod ( NXOpen::PlaneTypes::MethodType type )

virtual

设置平面类型
版本：NX4.0.0

许可要求：无

参数

type 平面类型

实现了 NXOpen::IPlane.

◆ SetNormal()

virtual void NXOpen::Plane::SetNormal ( const NXOpen::Vector3d & normal )

virtual

设置平面法向
版本：NX4.0.0

许可要求：无

参数

normal 法向

实现了 NXOpen::IPlane.

◆ SetOffsetExpression() [1/3]

virtual void NXOpen::Plane::SetOffsetExpression ( const char * valueExpression )

virtual

设置平面偏置表达式值。
版本：NX7.5.0

许可要求：无

参数

valueExpression 偏置值

实现了 NXOpen::IPlane.

◆ SetOffsetExpression() [2/3]

virtual void NXOpen::Plane::SetOffsetExpression ( const NXString & valueExpression )

virtual

设置平面偏置表达式值。
版本：NX7.5.0

许可要求：无

参数

valueExpression 偏置值

实现了 NXOpen::IPlane.

◆ SetOffsetExpression() [3/3]

virtual void NXOpen::Plane::SetOffsetExpression ( NXOpen::Expression * valueExpression )

virtual

设置平面偏置表达式。
版本：NX8.5.0。

许可要求：无

参数

valueExpression 偏置值

实现了 NXOpen::IPlane.

◆ SetOffsetFlip()

virtual void NXOpen::Plane::SetOffsetFlip ( bool flip )

virtual

设置平面偏置方向的翻转状态
版本：NX7.5.0。

许可要求：无

参数

flip 偏置方向翻转

实现了 NXOpen::IPlane.

◆ SetOrigin()

virtual void NXOpen::Plane::SetOrigin ( const NXOpen::Point3d & origin )

virtual

设置平面原点
版本：NX4.0.0

许可要求：无

参数

origin 原点

实现了 NXOpen::IPlane.

◆ SetPercent()

virtual void NXOpen::Plane::SetPercent ( bool percent )

virtual

设置使用弧长或百分比值
版本：NX4.0.0

许可要求：无

参数

percent 弧长或百分比模式

实现了 NXOpen::IPlane.

◆ SetReverseSection()

virtual void NXOpen::Plane::SetReverseSection ( bool reverseSection )

virtual

设置反向截面
版本：NX4.0.0

许可要求：无

参数

reverseSection 反向截面

实现了 NXOpen::IPlane.

◆ SetReverseSide()

virtual void NXOpen::Plane::SetReverseSide ( bool reverseSide )

virtual

设置反向侧
版本：NX4.0.0

许可要求：无

参数

reverseSide 反向侧

实现了 NXOpen::IPlane.

◆ SetUpdateOption()

virtual void NXOpen::Plane::SetUpdateOption ( NXOpen::SmartObject::UpdateOption update )

virtual

设置平面更新选项
版本：NX5.0.0

许可要求：无

参数

update 更新选项

实现了 NXOpen::IPlane.

◆ SynchronizeToPlane()

void NXOpen::Plane::SynchronizeToPlane ( NXOpen::Plane * sourcePlane )

将输入的Plane 对象的参数同步到此平面。
版本：NX11.0.1

许可要求：无

参数

sourcePlane 源平面

Public 成员函数

友元

额外继承的成员函数

详细描述

成员函数说明

◆ ConvertToSmartPlane()

◆ CopyPlane()

◆ DestroyPlane()

◆ EditFixedPlane()

◆ Evaluate()

◆ Expression()

◆ Flip()

◆ FrenetSubtype()

◆ GetAlternate()

◆ GetGeometry()

◆ GetNumberOfAlternate()

◆ GetReverseSection()

◆ GetReverseSide()

◆ Matrix()

◆ Method()

◆ Normal()

◆ OffsetExpression()

◆ OffsetFlip()

◆ Origin()

◆ Percent()

◆ RemoveOffsetData()

◆ ReplaceExpression()

◆ ResetExpressionValue()

◆ SetAlternate()

◆ SetExpression() [1/2]

◆ SetExpression() [2/2]

◆ SetFlip()

◆ SetFrenetSubtype()

◆ SetGeometry()

◆ SetMatrix()

◆ SetMethod()

◆ SetNormal()

◆ SetOffsetExpression() [1/3]

◆ SetOffsetExpression() [2/3]

◆ SetOffsetExpression() [3/3]

◆ SetOffsetFlip()

◆ SetOrigin()

◆ SetPercent()

◆ SetReverseSection()

◆ SetReverseSide()

◆ SetUpdateOption()

◆ SynchronizeToPlane()
