连接构建器更多...

#include <Join_JoinBuilder.hxx>

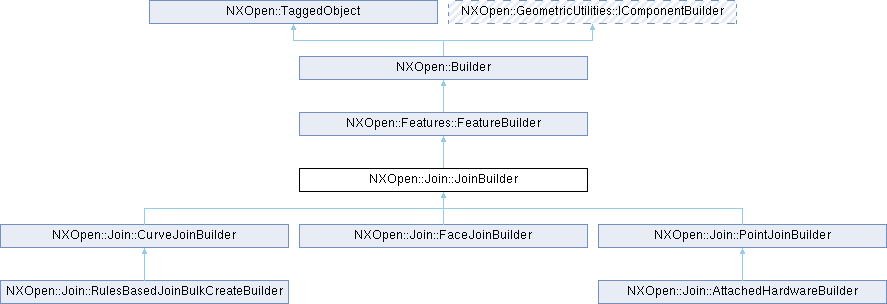

类 NXOpen::Join::JoinBuilder 继承关系图:

Public 类型
enum	DestinationTypes { DestinationTypesWorkPart , DestinationTypesNewComponent }
enum	MaterialAssignmentPolicyType { MaterialAssignmentPolicyTypeNoneAssigned , MaterialAssignmentPolicyTypeExternallyAssigned , MaterialAssignmentPolicyTypeJoinFeatureAssigned }

Public 成员函数
void	AddNewlyCreatedWaveLink (NXOpen::NXObject *waveLink)
bool	Associative ()
NXOpen::SelectBodyList *	ConnectedBodies ()
NXOpen::TaggedObject *	CustomAttributesHolder ()
bool	DelayUpdate ()
NXOpen::Join::JoinBuilder::DestinationTypes	Destination ()
NXOpen::Expression *	DistanceTolerance ()
std::vector< NXOpen::Body * >	GetJoinBodies ()
NXOpen::TaggedObject *	Material ()
NXOpen::Expression *	MaterialActualThickness ()
NXOpen::Join::JoinBuilder::MaterialAssignmentPolicyType	MaterialAssignmentPolicy ()
NXOpen::Expression *	MaterialDispensedWidth ()
NXOpen::Expression *	NuggetDiameter ()
void	SetAssociative (bool associative)
void	SetDelayUpdate (bool delayUpdate)
void	SetDestination (NXOpen::Join::JoinBuilder::DestinationTypes type)
void	SetHideSolid (bool hideSolid)
void	SetMaterial (NXOpen::TaggedObject *material)
void	SetMaterialAssignmentPolicy (NXOpen::Join::JoinBuilder::MaterialAssignmentPolicyType materialPolicy)
void	SetShowConnectedBodies (bool showConnectedBodies)
void	SetShowThroughState (bool status)
void	SetSubtype (const char *type)
void	SetSubtype (const NXString &type)
void	SetWeldFinishMethod (NXOpen::Annotations::FinishMethod method)
bool	ShowConnectedBodies ()
NXString	Subtype ()
NXOpen::Annotations::FinishMethod	WeldFinishMethod ()
Public 成员函数继承自 NXOpen::Features::FeatureBuilder
NXOpen::Features::Feature *	CommitFeature ()
NXOpen::Features::Feature *	GetFeature ()
void	HideInternalParentFeatureAfterEdit (NXOpen::Features::Feature *parentFeature)
bool	ParentFeatureInternal ()
void	SetParentFeatureInternal (bool isInternal)
void	SetParentFeatureInternal (NXOpen::Features::Feature *parentFeature)
void	ShowInternalParentFeatureForEdit (NXOpen::Features::Feature *parentFeature)
void	UnsetParentFeatureInternal (NXOpen::Features::Feature *parentFeature)
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_JoinBuilderBuilder

详细描述

连接构建器

所有NXOpen.Join构建器的基类。
这是一个抽象类，无法实例化

在NX1872.0.0中创建。

成员枚举类型说明

◆ DestinationTypes

enum NXOpen::Join::JoinBuilder::DestinationTypes

指示新的NXOpen::Join 将在哪里创建。

枚举值
DestinationTypesWorkPart	在工作部件中创建新的NXOpen::Join 。
DestinationTypesNewComponent	为工作部件下的每个NXOpen::Join 创建一个新组件。

◆ MaterialAssignmentPolicyType

enum NXOpen::Join::JoinBuilder::MaterialAssignmentPolicyType

合并的材料分配策略类型

枚举值
MaterialAssignmentPolicyTypeNoneAssigned	未分配
MaterialAssignmentPolicyTypeExternallyAssigned	外部分配
MaterialAssignmentPolicyTypeJoinFeatureAssigned	合并特征分配

成员函数说明

◆ AddNewlyCreatedWaveLink()

void NXOpen::Join::JoinBuilder::AddNewlyCreatedWaveLink ( NXOpen::NXObject * waveLink )

用于动态收集新创建的波形链接。
于 NX2312.0.0 版本创建。

许可证要求： nx_join (" NX Join") 或 nx_join_structures (" Automated Structure Join")

参数

waveLink 波形链接

◆ Associative()

bool NXOpen::Join::JoinBuilder::Associative ( )

返回用于连接创建的关联选项
创建于 NX1953.0.0。

许可证要求：nx_join ("NX Join") 或 nx_join_structures ("自动结构连接")

◆ ConnectedBodies()

NXOpen::SelectBodyList * NXOpen::Join::JoinBuilder::ConnectedBodies ( )

返回连接的体
创建于 NX1872.0.0。

许可证要求：nx_join ("NX Join") 或 nx_join_structures ("自动结构连接")

◆ CustomAttributesHolder()

NXOpen::TaggedObject * NXOpen::Join::JoinBuilder::CustomAttributesHolder ( )

返回一个临时存储属性的自定义属性持有者对象。可在该对象上设置 NXOpen::Features::BodyFeature 的自定义属性。若属性与连接特征描述中的属性描述匹配，则会在特征上创建这些自定义属性；否则，将被忽略。不要删除此对象，删除会导致未定义行为。
于 NX1872.0.0 版本创建。

许可证要求： nx_join (" NX Join") 或 nx_join_structures (" Automated Structure Join")

◆ DelayUpdate()

bool NXOpen::Join::JoinBuilder::DelayUpdate ( )

返回延迟特征更新。逻辑值为 true 时，当依赖几何体变更时会延迟更新连接特征。false 时会正常更新连接特征
创建于 NX1872.0.0。

许可证要求：nx_join ("NX Join") 或 nx_join_structures ("自动结构连接")

◆ Destination()

NXOpen::Join::JoinBuilder::DestinationTypes NXOpen::Join::JoinBuilder::Destination ( )

返回用于创建新 NXOpen::Join 的部件目标
于 NX2406.0.0 版本创建。

许可证要求：无

◆ DistanceTolerance()

NXOpen::Expression * NXOpen::Join::JoinBuilder::DistanceTolerance ( )

返回距离公差
创建于 NX1953.0.0。

许可证要求：nx_join ("NX Join") 或 nx_join_structures ("自动结构连接")

◆ GetJoinBodies()

std::vector< NXOpen::Body * > NXOpen::Join::JoinBuilder::GetJoinBodies ( )

获取由建造器的 NXOpen::Join 创建的可视化体。

返回: 于 NX2212.0.0 版本创建。

许可证要求： nx_join (" NX Join") 或 nx_join_structures (" Automated Structure Join")

◆ Material()

NXOpen::TaggedObject * NXOpen::Join::JoinBuilder::Material ( )

返回连接的材料
创建于 NX2007.0.0。

许可证要求：nx_join ("NX Join") 或 nx_join_structures ("自动结构连接")

◆ MaterialActualThickness()

NXOpen::Expression * NXOpen::Join::JoinBuilder::MaterialActualThickness ( )

返回材料实际厚度
创建于 NX2306.0.0。

许可证要求：nx_join ("NX Join") 或 nx_join_structures ("自动结构连接")

◆ MaterialAssignmentPolicy()

NXOpen::Join::JoinBuilder::MaterialAssignmentPolicyType NXOpen::Join::JoinBuilder::MaterialAssignmentPolicy ( )

返回连接的材料分配策略
创建于 NX2007.0.0。

许可证要求：nx_join ("NX Join") 或 nx_join_structures ("自动结构连接")

◆ MaterialDispensedWidth()

NXOpen::Expression * NXOpen::Join::JoinBuilder::MaterialDispensedWidth ( )

返回材料分配宽度
创建于 NX2306.0.0。

许可证要求：nx_join ("NX Join") 或 nx_join_structures ("自动结构连接")

◆ NuggetDiameter()

NXOpen::Expression * NXOpen::Join::JoinBuilder::NuggetDiameter ( )

返回熔核直径
创建于 NX2206.0.0。

许可证要求：nx_join ("NX Join") 或 nx_join_structures ("自动结构连接")

◆ SetAssociative()

void NXOpen::Join::JoinBuilder::SetAssociative ( bool associative )

设置用于连接创建的关联选项
创建于 NX1953.0.0。

许可证要求：nx_join ("NX Join") 或 nx_join_structures ("自动结构连接")

参数

associative associative

◆ SetDelayUpdate()

void NXOpen::Join::JoinBuilder::SetDelayUpdate ( bool delayUpdate )

设置延迟特征更新。逻辑值为 true 时，当依赖几何体变更时会延迟更新连接特征。false 时会正常更新连接特征
创建于 NX1872.0.0。

许可证要求：nx_join ("NX Join") 或 nx_join_structures ("自动结构连接")

参数

delayUpdate delayupdate

◆ SetDestination()

void NXOpen::Join::JoinBuilder::SetDestination ( NXOpen::Join::JoinBuilder::DestinationTypes type )

设置用于创建新 NXOpen::Join 的部件目标
于 NX2406.0.0 版本创建。

许可证要求： nx_join (" NX Join") 或 nx_join_structures (" Automated Structure Join")

参数

type 类型

◆ SetHideSolid()

void NXOpen::Join::JoinBuilder::SetHideSolid ( bool hideSolid )

指示输出在创建时是否应隐藏
于 NX1899.0.0 版本创建。

许可证要求： nx_join (" NX Join") 或 nx_join_structures (" Automated Structure Join")

参数

hideSolid true- 隐藏输出实体

◆ SetMaterial()

void NXOpen::Join::JoinBuilder::SetMaterial ( NXOpen::TaggedObject * material )

设置连接的材料
创建于 NX2007.0.0。

许可证要求：nx_join ("NX Join") 或 nx_join_structures ("自动结构连接")

参数

material material

◆ SetMaterialAssignmentPolicy()

void NXOpen::Join::JoinBuilder::SetMaterialAssignmentPolicy ( NXOpen::Join::JoinBuilder::MaterialAssignmentPolicyType materialPolicy )

设置连接的材料分配策略
创建于 NX2007.0.0。

许可证要求：nx_join ("NX Join") 或 nx_join_structures ("自动结构连接")

参数

materialPolicy materialpolicy

◆ SetShowConnectedBodies()

void NXOpen::Join::JoinBuilder::SetShowConnectedBodies ( bool showConnectedBodies )

设置要包含哪些连接体的指示
创建于 NX2212.0.0。

许可证要求：nx_join ("NX Join") 或 nx_join_structures ("自动结构连接")

参数

showConnectedBodies showconnectedbodies

◆ SetShowThroughState()

void NXOpen::Join::JoinBuilder::SetShowThroughState ( bool status )

指示输出对象在创建时是否应显示穿透效果
于 NX1899.0.0 版本创建。

许可证要求： nx_join (" NX Join") 或 nx_join_structures (" Automated Structure Join")

参数

status true- 为点添加穿透显示属性

◆ SetSubtype() [1/2]

void NXOpen::Join::JoinBuilder::SetSubtype ( const char * type )

设置子类型
在NX1872.0.0中创建。

许可证要求：nx_join（"NX合并"）或 nx_join_structures（"自动化结构合并"）

参数

type 类型

◆ SetSubtype() [2/2]

void NXOpen::Join::JoinBuilder::SetSubtype ( const NXString & type )

设置子类型
在NX1872.0.0中创建。

许可证要求：nx_join（"NX合并"）或 nx_join_structures（"自动化结构合并"）

参数

type 类型

◆ SetWeldFinishMethod()

void NXOpen::Join::JoinBuilder::SetWeldFinishMethod ( NXOpen::Annotations::FinishMethod method )

设置焊接收尾方法
于 NX2212.0.0 版本创建。

许可证要求： nx_join (" NX Join") 或 nx_join_structures (" Automated Structure Join")

参数

method 方法

◆ ShowConnectedBodies()

bool NXOpen::Join::JoinBuilder::ShowConnectedBodies ( )

返回要包含哪些连接体的指示
创建于 NX2212.0.0。

许可证要求：nx_join ("NX Join") 或 nx_join_structures ("自动结构连接")

◆ Subtype()

NXString NXOpen::Join::JoinBuilder::Subtype ( )

获取子类型
在NX1872.0.0中创建。

许可证要求：无

◆ WeldFinishMethod()

NXOpen::Annotations::FinishMethod NXOpen::Join::JoinBuilder::WeldFinishMethod ( )

返回焊缝表面处理方法
创建于 NX2212.0.0。

许可证要求：无
