NXOpen::Annotations::Centerline3dBuilder类 参考

三维中心线构建器 更多...

#include <Annotations_Centerline3dBuilder.hxx>

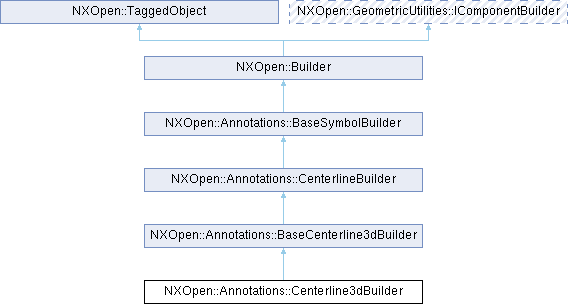

类 NXOpen::Annotations::Centerline3dBuilder 继承关系图:

Public 类型
enum	Offset { OffsetNone , OffsetDistanceMethod , OffsetObjectMethod }

Public 成员函数
bool	AlignedCenterlines ()
NXOpen::SelectNXObject *	Inherit ()
double	OffsetDistance ()
NXOpen::Annotations::Centerline3dBuilder::Offset	OffsetMethod ()
NXOpen::SelectNXObject *	OffsetObject ()
void	SetAlignedCenterlines (bool alignedCenterlines)
void	SetOffsetDistance (double offsetDistance)
void	SetOffsetMethod (NXOpen::Annotations::Centerline3dBuilder::Offset offsetMethod)
Public 成员函数 继承自 NXOpen::Annotations::BaseCenterline3dBuilder
NXOpen::SelectNXObjectList *	Face ()
int	ReferenceIndex ()
void	SetReferenceIndex (int referenceIndex)
NXOpen::Annotations::Centerline3dSettingsBuilder *	Settings ()
Public 成员函数 继承自 NXOpen::Annotations::CenterlineBuilder
void	AddEndExtensions (double start, double end)
void	AddExtension (int index, double defaultValue)
std::vector< double >	GetAllExtensions ()
std::vector< double >	GetAllIndividualExtensions ()
std::vector< double >	GetEndExtensions ()
void	RemoveEndExtensions ()
void	RemoveExtension (int index)
void	ResetAllExtensions (double defaultValue)
void	SetAllIndividualExtensions (const std::vector< double > &extensionValues)
void	SetEndExtensions (double start, double end)
void	SetIndividualExtensions (int index, double value1, double value2)
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_Centerline3dBuilderBuilder

详细描述

三维中心线构建器

用于创建3D中心线的构建器。它创建或编辑3D中心线
要创建此类的新实例，请使用 NXOpen::Annotations::CenterlineCollection::CreateCenterline3dBuilder
默认值。

属性	值
对齐中心线	false
偏置距离	0
偏置方法	无

在 NX6.0.0 中创建。

成员枚举类型说明

Offset

enum NXOpen::Annotations::Centerline3dBuilder::Offset

有效的3D中心线偏置方法类型

枚举值
OffsetNone	无偏置
OffsetDistanceMethod	偏置距离
OffsetObjectMethod	偏置对象，仅适用于创建

成员函数说明

AlignedCenterlines()

bool NXOpen::Annotations::Centerline3dBuilder::AlignedCenterlines

(

)

获取 对齐中心线，仅适用于创建
在 NX6.0.0 中创建。

许可证要求：无

Inherit()

NXOpen::SelectNXObject * NXOpen::Annotations::Centerline3dBuilder::Inherit

(

)

获取 继承对象
在 NX6.0.0 中创建。

许可证要求：无

OffsetDistance()

double NXOpen::Annotations::Centerline3dBuilder::OffsetDistance

(

)

获取 偏置距离，仅在关闭对齐中心线开关时使用
在 NX6.0.0 中创建。

许可证要求：无

OffsetMethod()

NXOpen::Annotations::Centerline3dBuilder::Offset NXOpen::Annotations::Centerline3dBuilder::OffsetMethod

(

)

获取 偏置方法，仅在关闭对齐中心线开关时使用
在 NX6.0.0 中创建。

许可证要求：无

OffsetObject()

NXOpen::SelectNXObject * NXOpen::Annotations::Centerline3dBuilder::OffsetObject

(

)

获取 偏置对象，仅在关闭对齐中心线开关时使用
在 NX6.0.0 中创建。

许可证要求：无

SetAlignedCenterlines()

void NXOpen::Annotations::Centerline3dBuilder::SetAlignedCenterlines

(

bool

alignedCenterlines

)

设置 对齐中心线，仅适用于创建
在 NX6.0.0 中创建。

许可证要求：drafting ("DRAFTING")

参数

alignedCenterlines

alignedcenterlines

SetOffsetDistance()

void NXOpen::Annotations::Centerline3dBuilder::SetOffsetDistance

(

double

offsetDistance

)

设置 偏置距离，仅在关闭对齐中心线开关时使用
在 NX6.0.0 中创建。

许可证要求：drafting ("DRAFTING")

参数

offsetDistance

offsetdistance

SetOffsetMethod()

void NXOpen::Annotations::Centerline3dBuilder::SetOffsetMethod

(

NXOpen::Annotations::Centerline3dBuilder::Offset

offsetMethod

)

设置 偏置方法，仅在关闭对齐中心线开关时使用
在 NX6.0.0 中创建。

许可证要求：drafting ("DRAFTING")

参数

offsetMethod

offsetmethod
