NXOpen::SketchSlotBuilder类 参考

草图槽构建器 更多...

#include <SketchSlotBuilder.hxx>

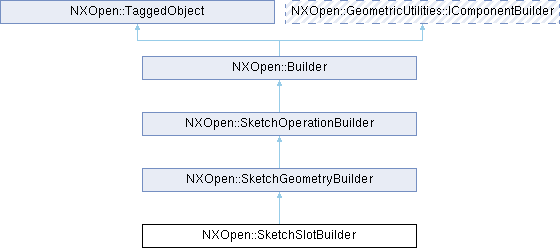

类 NXOpen::SketchSlotBuilder 继承关系图:

Public 成员函数
NXOpen::NXObject *	CenterLine ()
NXOpen::SketchLineBuilder *	GetLineBuilder ()
bool	LockWidth ()
void	SetCenterLine (NXOpen::NXObject *centerLine)
void	SetLineBuilder (NXOpen::SketchLineBuilder *lineBuilder)
void	SetLockWidth (bool lockWidth)
void	SetWidthPoint (const NXOpen::Point3d &widthPoint)
void	SnapWidthPoint (const NXOpen::Point3d &widthPoint)
NXOpen::Expression *	Width ()
Public 成员函数 继承自 NXOpen::SketchGeometryBuilder
std::vector< NXOpen::NXObject * >	GetPreviewGeometry ()
NXOpen::SketchGeometryBuilder::RelationStatus	GetRelationStatus ()
std::vector< NXOpen::SketchFoundRelation * >	GetSnapRelations ()
void	LockDirectionalSnapRelations ()
void	Reset ()
void	SetDirectionAtTarget (int index, const NXOpen::Vector3d &direction)
void	SetSnapEnabled (bool isSnapEnabled)
void	SetSnapPointTarget (NXOpen::NXObject *snapTarget, const NXOpen::Point3d &snapHelpPoint)
void	SetSnapRadius (double snapRadius)
void	SetSnapTarget (NXOpen::NXObject *snapTarget)
bool	SnapEnabled ()
double	SnapRadius ()
void	UnlockDirectionalSnapRelations ()
Public 成员函数 继承自 NXOpen::SketchOperationBuilder
NXOpen::SketchOperationData *	ExportOperationData ()
std::vector< NXOpen::SketchFoundRelation * >	FindRelations ()
NXOpen::SketchOperationBuilder::SolverStatus	GetSolverStatus ()
	NX_DEPRECATED ("Deprecated in NX2007.0.0. Use NXOpen::SketchOperationBuilder::ExportOperationData instead.") NXString ExportSolverConfiguration(int *numStringSize)
void	RestoreOperation ()
void	SetRelationRelaxState (NXOpen::SketchRelation *relation, bool relax)
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_SketchSlotBuilderBuilder

额外继承的成员函数
Public 类型 继承自 NXOpen::SketchGeometryBuilder
enum	RelationStatus { RelationStatusFree , RelationStatusSliding , RelationStatusDirectionLocked }
Public 类型 继承自 NXOpen::SketchOperationBuilder
enum	SolverStatus {   SolverStatusUnknown , SolverStatusInitializing , SolverStatusConfigured , SolverStatusConfigureFailed ,   SolverStatusUpdated , SolverStatusUpdateFailed }

详细描述

草图槽构建器

创建活动草图中的槽。
要创建此类的新实例，请使用 NXOpen::SketchCollection::CreateSlotBuilder

创建于 NX2312.0.0。

成员函数说明

CenterLine()

NXOpen::NXObject * NXOpen::SketchSlotBuilder::CenterLine

(

)

返回槽的中心线。中心线必须是属于活动草图的直线。
创建于 NX2312.0.0。

许可要求：无

GetLineBuilder()

NXOpen::SketchLineBuilder * NXOpen::SketchSlotBuilder::GetLineBuilder

(

)

用于创建中心线的线构建器。用于更新槽预览。当槽基于现有直线或其他类型的曲线构建时，此值可能为 nullptr。
创建于 NX2312.0.0。

许可要求：无

LockWidth()

bool NXOpen::SketchSlotBuilder::LockWidth

(

)

返回指示是否锁定并使用 SketchSlotBuilder::Width 设置的值的标志
创建于 NX2312.0.0。

许可要求：无

SetCenterLine()

void NXOpen::SketchSlotBuilder::SetCenterLine

(

NXOpen::NXObject *

centerLine

)

设置槽的中心线。中心线必须是属于活动草图的直线。
创建于 NX2312.0.0。

许可要求：无

参数

centerLine

centerline

SetLineBuilder()

void NXOpen::SketchSlotBuilder::SetLineBuilder

(

NXOpen::SketchLineBuilder *

lineBuilder

)

用于创建中心线的线构建器。用于更新槽预览。当槽基于现有直线或其他类型的曲线构建时，无需设置此值。
创建于 NX2312.0.0。

许可要求：无

参数

lineBuilder

linebuilder

SetLockWidth()

void NXOpen::SketchSlotBuilder::SetLockWidth

(

bool

lockWidth

)

设置指示是否锁定并使用 SketchSlotBuilder::Width 设置的值的标志
创建于 NX2312.0.0。

许可要求：无

参数

lockWidth

lockwidth

SetWidthPoint()

void NXOpen::SketchSlotBuilder::SetWidthPoint

(

const NXOpen::Point3d &

widthPoint

)

设置槽宽度点。该点将投影到草图平面，但不会进行捕捉或值舍入。
创建于 NX2312.0.0。

许可要求：无

参数

widthPoint

槽的宽度点。

SnapWidthPoint()

void NXOpen::SketchSlotBuilder::SnapWidthPoint

(

const NXOpen::Point3d &

widthPoint

)

捕捉槽宽度点到位置。该点可以是近似值（例如来自指针设备）。该点将被 投影到草图平面并根据当前缩放比例舍入。如果 NXOpen::SketchGeometryBuilder::SnapEnabled 为 true 且已设置捕捉目标，则可以推断几何关系。实际点可能与输入点不同。
创建于 NX2312.0.0。

许可要求：无

参数

widthPoint

槽的宽度点。

Width()

NXOpen::Expression * NXOpen::SketchSlotBuilder::Width

(

)

返回槽的宽度
创建于 NX2312.0.0。

许可要求：无
